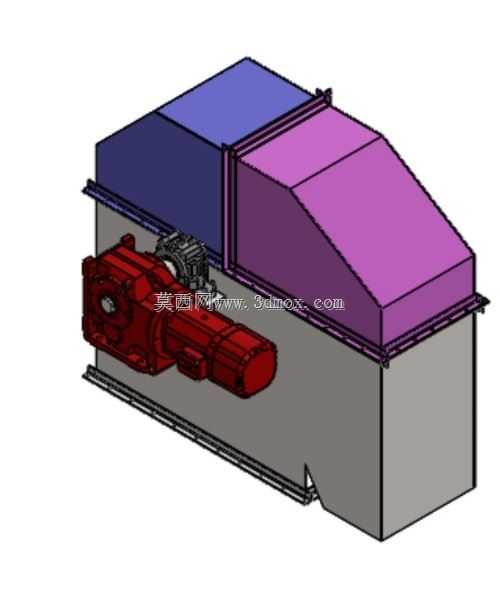

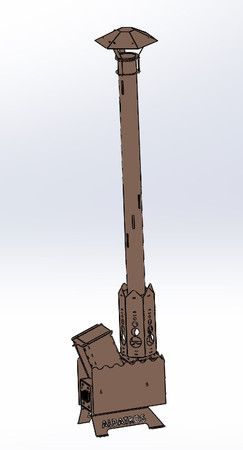

做了十几年机械结构设计,经手的散料输送类设备少说也有几十套,这次拆解的这套风送式提升结构,是针对车间内短距离垂直+小角度倾斜散料转运场景做的方案,最早是给粮食加工车间的麸皮、碎料转运做的适配,后来调整参数后也能用到建材行业的干粉颗粒、化工行业的小粒径塑料粒子输送环节。先从安装边界说起,这套结构的整体外廓是长方体箱式壳体,安装时需要预留的地面投影尺寸要比壳体底面单边宽出150mm,方便后期做地脚固定和检修开门的操作空间,进料端的斜向溜槽伸出壳体侧面320mm,对接上游设备出料口的时候,要保证溜槽上沿比上游出料口下沿低40-60mm,避免物料撒漏,壳体顶部的出料口是圆形法兰接口,对接下游风管或者料仓的时候,要保证同轴度偏差不超过2mm,不然风送过程中会产生紊流,增加风阻还容易积料。
再讲设计思路,最开始做方案的时候,本来想选斗式提升机的结构,但斗提的结构对物料破碎率高,而且检修的时候需要拆大量链板组件,后期维护成本高,后来改成这种箱式内置风轮的结构,核心是靠壳体内腔形成的稳定负压气流带动物料上行,壳体用折弯钢板拼焊,内部做了2mm厚的耐磨衬板,尤其是物料直接冲刷的进料侧内壁和风轮周边区域,衬板用沉头螺栓固定,磨损后可以单独更换,不用整体换壳体。风轮组件做了动平衡校正,运转时的径向跳动控制在0.1mm以内,避免长期运转产生振动导致壳体焊缝开裂,风轮和壳体之间的密封用羊毛毡加迷宫密封的双重结构,既可以减少风压泄漏,又能避免细粉进入轴承座损坏轴承。
实际使用的时候,进料端的斜溜槽做了倾角优化,角度设为45度,刚好能保证流动性一般的散料靠自重滑入壳体内腔,不会在溜槽内积料堵料,溜槽和壳体的连接处做了圆弧过渡,避免直角位置挂料。壳体上开了两个对开的检修门,位置刚好对着风轮组件和进料过渡区,日常检查风轮磨损、清理积料的时候不用拆整个壳体,打开检修门就能操作,检修门周边贴了3mm厚的橡胶密封条,关门后用快开压扣锁紧,保证壳体的密封性,不会漏风漏粉。
功能特性上,这套结构没有传统输送设备的回程带、链板这些易损件,日常维护只需要定期检查轴承润滑情况和衬板磨损量就行,相比同输送量的斗提,易损件数量减少了60%以上,而且因为是密闭式结构,输送粉料的时候不会产生粉尘外溢,能满足车间的环保要求,不会像皮带输送机那样撒料漏料需要专人清理。风轮的转速可以根据物料的密度调整,输送密度大的物料时适当提高转速增加风压,输送轻质易碎物料时降低转速,减少物料和壳体、风轮的碰撞破碎率。
安装的时候要注意,壳体的垂直度偏差不能超过千分之一,不然风轮运转时会和壳体产生剐蹭,而且气流在壳体内的流场会不均匀,影响输送效率,地脚螺栓要用M16的膨胀螺栓,四个角固定后还要在壳体侧面加斜撑,避免设备启动时的振动导致移位。轴承座选用的是带座外球面轴承,自带密封结构,注油嘴引到壳体外侧,日常注油润滑的时候不用拆设备,站在地面就能操作,降低了维护的难度和安全风险。
之前在面粉厂做同类型设备改造的时候,原来的斗提因为经常堵料、碎料,每个月都要停机检修两三次,换成这种结构后,连续运行半年都没出现过堵料的情况,而且物料破碎率从原来的8%降到了1.5%以内,完全满足工艺要求。还有一点细节,壳体的顶部做了导流板,气流带着物料到顶部出料口的时候,导流板会把物料顺畅导入出料法兰,不会在顶部形成涡流积料,导流板的角度做了多次流场仿真优化,角度设为30度的时候,物料流出的顺畅度最好,风阻最小。
另外,进料溜槽上还预留了补风口的安装位置,如果输送的物料湿度偏大、流动性差,可以在补风口加调节风门,适当补入外界空气,增加物料的流态化程度,避免堵料,补风口上装了过滤网,防止大块杂物被吸入壳体内打坏风轮。整个结构的焊接处都做了打磨处理,内壁没有突出的焊瘤和毛刺,不会挂料积料,所有外露的螺栓都做了防锈处理,适合在多粉尘、有一定湿度的车间环境里长期使用。
