工业用斜置式格栅输送承载结构设计

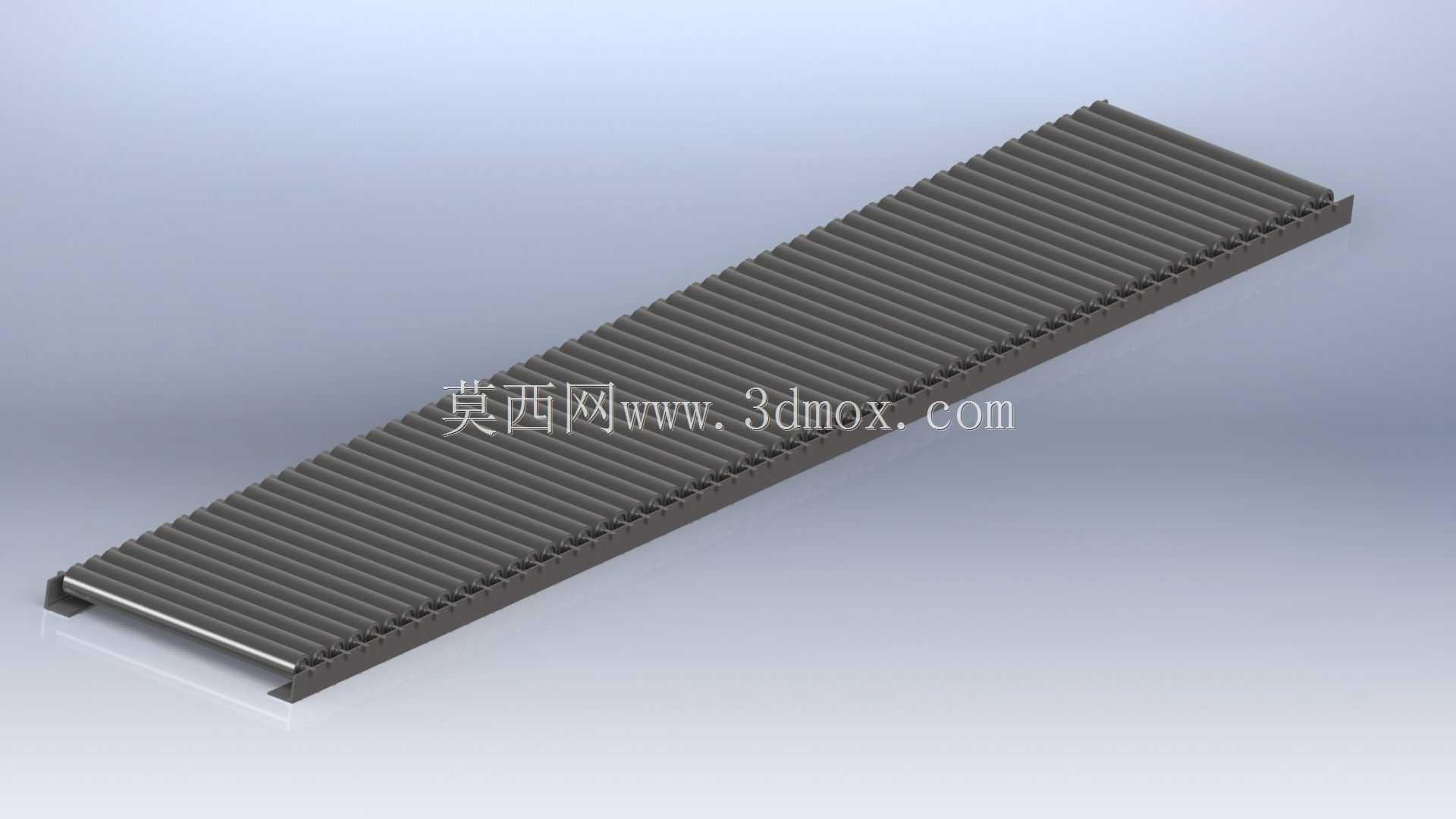

　　在轻工包装、电子元器件分拣、小型五金件加工流转的产线布局里，这类斜置格栅输送结构的应用场景十分明确，主要承担短距离内的物料爬坡转运、工序间衔接输送任务，区别于平皮带、滚筒线的适用边界，格栅式的承载面不会积存加工碎屑、残留冷却液，尤其适配机加工序到清洗工序、组装工序到检测工序之间的物料传递，不会因为带面附着杂物造成物料打滑、污损待加工工件表面。从实际使用的功能特性来看，该输送结构采用等间距排布的格栅条作为承载面，单根格栅条的截面做了圆角过渡处理，避免尖锐棱边刮蹭工件表面，相邻格栅条的间隙经过匹配设计，既可以保证常规尺寸的小型工件不会从间隙掉落，又能让输送过程中携带的切屑、粉尘从间隙自然下落，减少后续工位的清洁负担。

　　两侧的边框采用一体化折弯成型结构，既作为格栅条的安装定位基准，也起到侧边挡料的作用，防止输送过程中工件从侧边滑落，边框上预留的安装孔位可以直接和产线的支架、驱动端辊筒、从动端张紧结构做连接，不需要额外做焊接转接件，现场安装的适配性更强。设计思路上，首先是确定输送倾角的合理范围，这类斜置输送结构的倾角一般控制在15到25度之间，既保证爬坡输送的高度差需求，也避免倾角过大造成工件下滑，格栅条表面做了细微的防滑纹理处理，不需要额外加装防滑条就能保证和工件之间的摩擦力足够。

　　整体的框架采用轻量化的型材焊接后做时效处理，消除焊接内应力，避免长期负载运行后出现框架变形、格栅条排布错位的问题，从动端的张紧结构采用可调式螺栓设计，后期维护时不需要拆解整体框架，只需要调整两侧的张紧螺栓就能调整承载面的张紧度，降低运维的工作量。从外形尺寸与安装边界来看，该输送结构的整体宽度适配常规的小型工件输送需求，有效输送宽度占据整体宽度的九成以上，减少无效的结构占比，长度方向可以根据产线的实际布局需求做模块化拼接，单段标准长度的结构可以独立作为一个输送单元，也可以多段拼接组成更长的输送线。安装时底部的支撑脚采用可调高度设计，可以适配现场地面的不平整情况，保证输送面的倾角精度控制在允许误差范围内，进料端和出料端的接口做了圆弧过渡处理，和前后工序的设备对接时不会出现卡料、磕碰工件的问题。在结构强度校核上，单根格栅条的负载能力经过测算，可以满足常规小型工业工件的单位面积负载要求，不会因为长期受载出现格栅条弯曲变形的情况，两侧边框的截面惯性矩经过优化，在保证整体结构刚性的前提下尽可能减少材料用量，控制整体设备的自重，方便现场的吊装和移位。

　　和传统的皮带输送机相比，这种格栅结构的输送面不需要频繁更换皮带，耐磨性能更好，使用寿命更长，维护成本更低，尤其适配有碎屑、少量液体滴落的生产场景，不会出现皮带被碎屑划伤、被液体腐蚀老化的问题。在三维建模过程中，所有的格栅条都采用参数化建模方式，调整格栅间距、整体宽度、长度参数时可以快速驱动整体模型更新，方便设计人员根据不同的产线需求快速调整设计方案，减少重复建模的工作量，模型中所有的安装孔位、连接结构都按照实际加工公差做了预留，导出工程图后可以直接用于生产加工，不需要额外做结构修正。
