PA-GF30材质散热器水箱翘曲分析模型

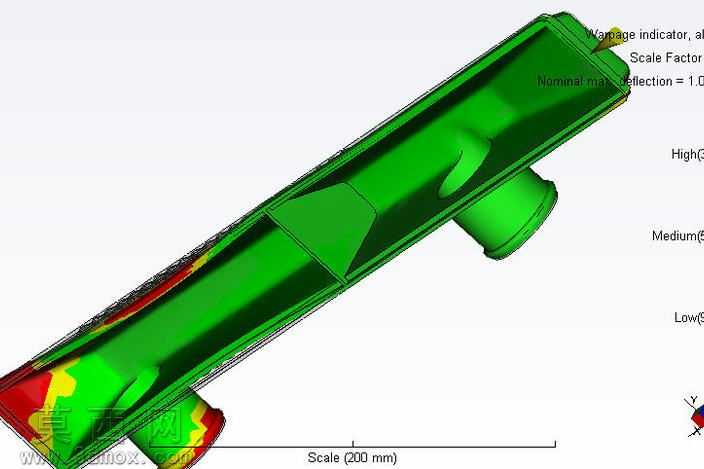

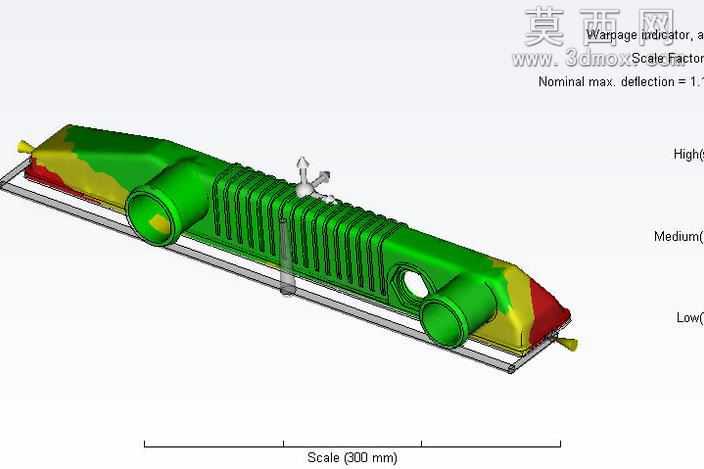

本模型针对PA-GF30材质的汽车散热器水箱开展模流翘曲分析建模，建模阶段首先依据散热器水箱的实际功能需求完成结构拓扑设计，主体采用长条形中空腔体结构，侧面设置两个径向伸出的管路接口，分别对应冷却液的进出通路，腔体内部预留散热流道的排布空间，外壁设置局部加强凸台结构，既满足注塑成型的壁厚均匀性要求，避免局部壁厚过大导致的缩痕缺陷，也兼顾产品安装时的结构强度需求。建模过程中严格遵循PA-GF30材料的成型特性，玻纤含量30%的尼龙材料在流动方向与垂直流动方向的收缩率存在显著差异，因此在模型构建时提前预设了收缩补偿基准，将翘曲变形的预判逻辑嵌入三维模型的参数设置中，通过定义不同区域的网格密度，在管路接口、腔体转角等应力集中区域加密网格，保证翘曲分析的计算精度。材质渲染阶段采用模流分析专用的色彩映射逻辑，以绿色作为基准零变形区域，黄色、红色依次标识变形量递增的区域，直观呈现产品不同位置的翘曲变形程度，同时标注变形比例标尺与200mm参考尺寸，方便快速定位最大变形位置。设计过程中重点考量翘曲变形对产品装配精度的影响，散热器水箱作为汽车冷却系统的核心密封部件，接口位置的变形量直接影响管路连接的密封性，因此建模时针对两个管路接口区域单独设置变形监测点，通过调整浇口位置、冷却水路排布的模拟参数，预判不同成型方案下的翘曲趋势，为实际注塑工艺参数调整提供三维数据支撑。模型完整还原了散热器水箱的所有装配特征与成型特征，既可以作为模流翘曲分析的基础计算模型，也可用于冷却系统结构设计的方案验证，帮助设计人员在开模前提前识别翘曲风险，优化产品结构与成型工艺，降低后续试模成本，缩短产品开发周期。
