小型履带式竞技格斗机器人结构设计

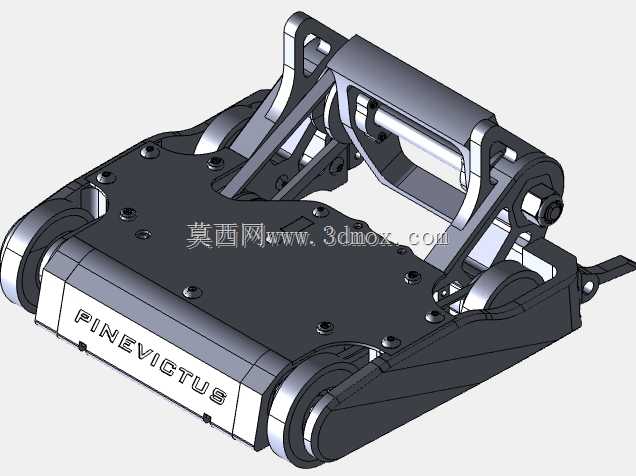

　　这款小型履带式移动平台的结构设计，最初是面向桌面级竞技格斗场景开发的，这类设备目前在青少年工程实践赛事、高校机械创新竞赛、小型机器人格斗联赛中应用十分广泛，区别于工业巡检类履带底盘，它的设计逻辑完全围绕对抗场景下的抗冲击性、移动灵活性、改装兼容性展开。从整体布局来看，底盘采用上下分层的板式承载结构，上层盖板通过内六角圆柱头螺钉与下层车架刚性连接，所有紧固件均做沉头处理，避免对抗过程中凸起部位被对方武器勾挂造成结构损坏，车架主体采用6061铝合金加工的思路，在保证整体结构刚度的前提下尽可能压缩自重，毕竟这类竞技场景对设备总重量有严格的组别限制，多余的重量需要留给武器系统与防护装甲。

　　行走系统采用双侧独立驱动的履带布局，驱动轮、负重轮均集成在车架两侧的一体式支架上，履带选用带防滑齿的橡胶同步带材质，既可以在平整的竞技台面上提供足够的抓地力，避免急转、急停时出现打滑，也能缓冲对抗过程中来自侧面的撞击能量，减少冲击直接传递到内部驱动元件上。前部的抬升机构采用四连杆铰接结构，铰接点全部配置带法兰的滑动轴承，减少反复动作过程中的磨损间隙，整个抬升臂的动作行程经过反复校核，既可以实现对同重量级对手的底部托举、掀翻动作，也能在自身被顶起时作为支撑结构辅助复位，不会因为行程过大导致机构死点或者自身重心失稳。从安装边界来看，底盘内部预留了标准化的驱动电机、控制板、电池的安装位，所有安装孔位都按照常用的航模、机器人标准件尺寸设计，使用者不需要额外打孔改造就可以直接适配市面上主流的20mm直径直流减速电机、标准尺寸的航模锂电池与通用机器人控制板，上层盖板预留了多组扩展安装孔，可以根据竞技需求加装旋转武器、弹射机构、顶部防护装甲等不同功能模块，不需要对主体车架做破坏性修改。

　　结构设计过程中特意对整车重心做了校核，满配状态下重心落在前后负重轮的中心连线偏前位置，既可以保证抬升臂发力时前部有足够的下压力，也能避免急加速、急停时出现前倾或者后翻的情况，双侧履带的轮距经过反复调整，在保证转向灵活性的前提下尽可能加宽轮距，提升侧向抗撞击能力，不会被对手从侧面轻易顶翻。所有铰接位置的轴类零件都做了轴向限位设计，采用卡圈加轴肩的双重固定方式，避免对抗过程中受到剧烈冲击时轴件脱出导致机构失效，车架的边角位置全部做了圆角过渡处理，一方面减少应力集中，避免撞击时边角位置出现应力断裂，另一方面也避免尖锐边角在赛事中造成不必要的安全隐患。

　　履带的张紧结构集成在车架后部，通过调节张紧轮的前后位置就可以调整履带张紧度，不需要拆卸整个侧盖，日常维护、更换履带的操作十分便捷，抬升机构的驱动件安装位预留了舵机与直线推杆两种安装方案，使用者可以根据自己的动力选型灵活调整安装方式，不需要重新加工连接支架。整个底盘的外形尺寸控制在同重量级竞技机器人的常规限制范围内，长宽高比例适配大多数赛事的组别尺寸要求，不会因为尺寸超标无法参赛，结构上所有的受力部位都做了加厚处理，比如抬升臂与车架的铰接支座、驱动轮的安装位、履带支架的连接位置，都在有限的重量配额内做了局部加强，平衡了重量与结构强度的矛盾，毕竟这类竞技设备既不能过重影响机动性，也不能强度不足在一次撞击后就出现结构变形失效。
