适用于3D打印的悬挂式滑翔机控制杆结构

　　在轻型载人滑翔设备的操纵系统设计中，控制杆作为飞行员直接施力的核心交互部件，其结构合理性直接决定飞行过程中的操纵精度与反馈手感，同时也会影响整套操纵机构的维护成本与更换便捷性。这款面向3D打印工艺开发的悬挂式滑翔机控制杆，在设计阶段就充分考虑了无动力滑翔场景下的实际受力工况，没有照搬传统金属机加件的结构逻辑，而是针对熔融沉积成型、光固化成型等主流3D打印工艺的成型特性做了定向优化，让个人爱好者、小型滑翔机改装团队无需依赖复杂的机加工序，就能通过桌面级3D打印设备制作出满足使用强度要求的操纵部件。

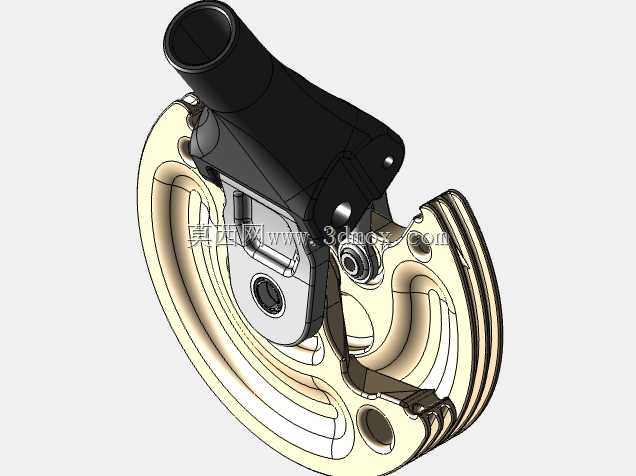

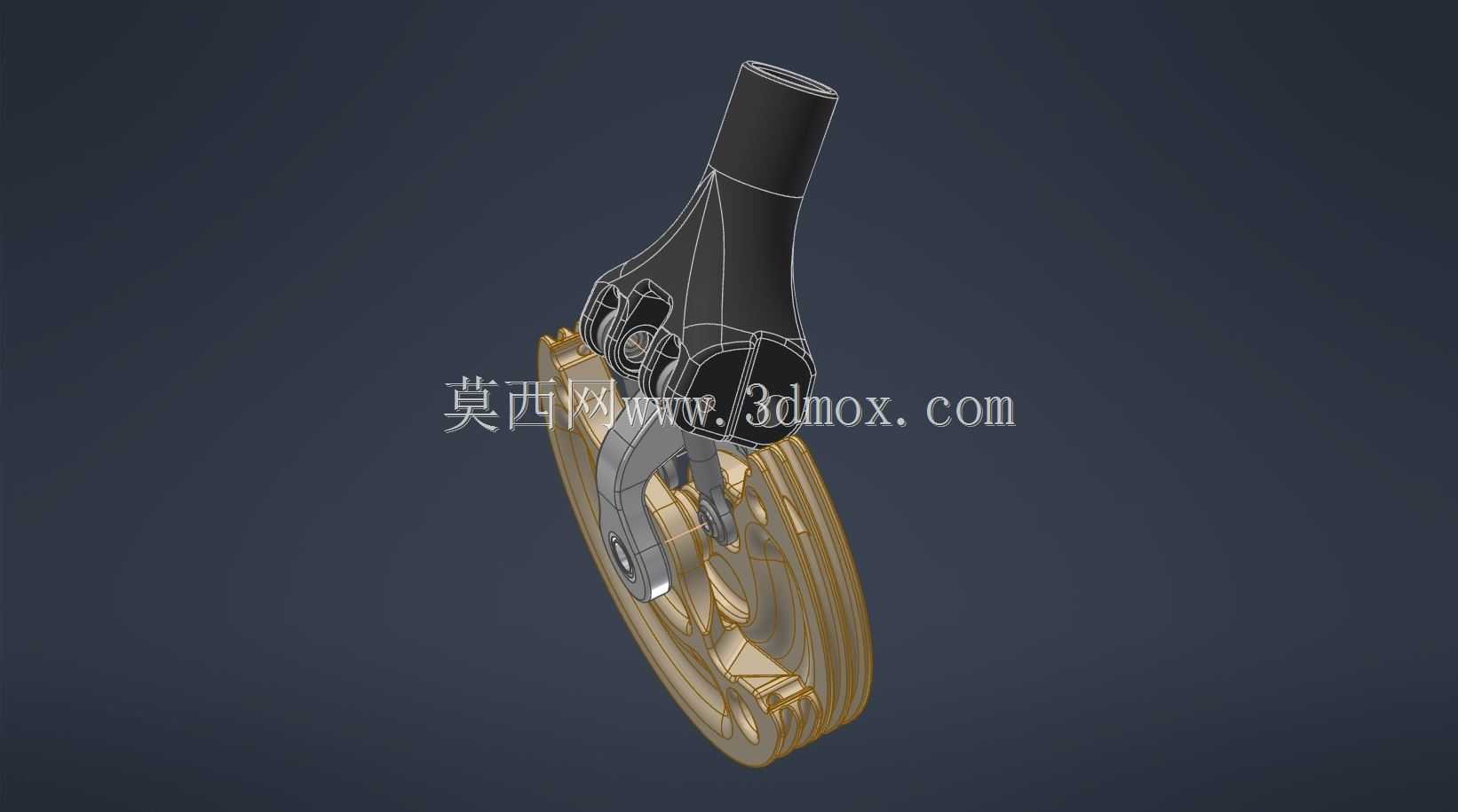

　　从实际应用场景来看，悬挂式滑翔机的操纵过程中，控制杆需要持续传递飞行员施加的横向、纵向操纵力，带动伞翼的操纵钢索完成姿态调整，在遇到紊流、气流突变的工况下，部件还需要承受瞬时的冲击载荷，这就要求结构在连接位置不能出现应力集中的薄弱点。这款控制杆在手握持的上段采用了符合人体工学的锥形收窄结构，表面没有多余的凸起棱角，飞行员长时间握持操纵时不会出现硌手的问题，下段与轮盘结构连接的位置做了多道加强筋布局，筋条的走向完全顺着操纵力的传递路径排布，既不会额外增加过多的打印耗材用量，又能保证力从握持段传递到连接端时不会出现结构形变。

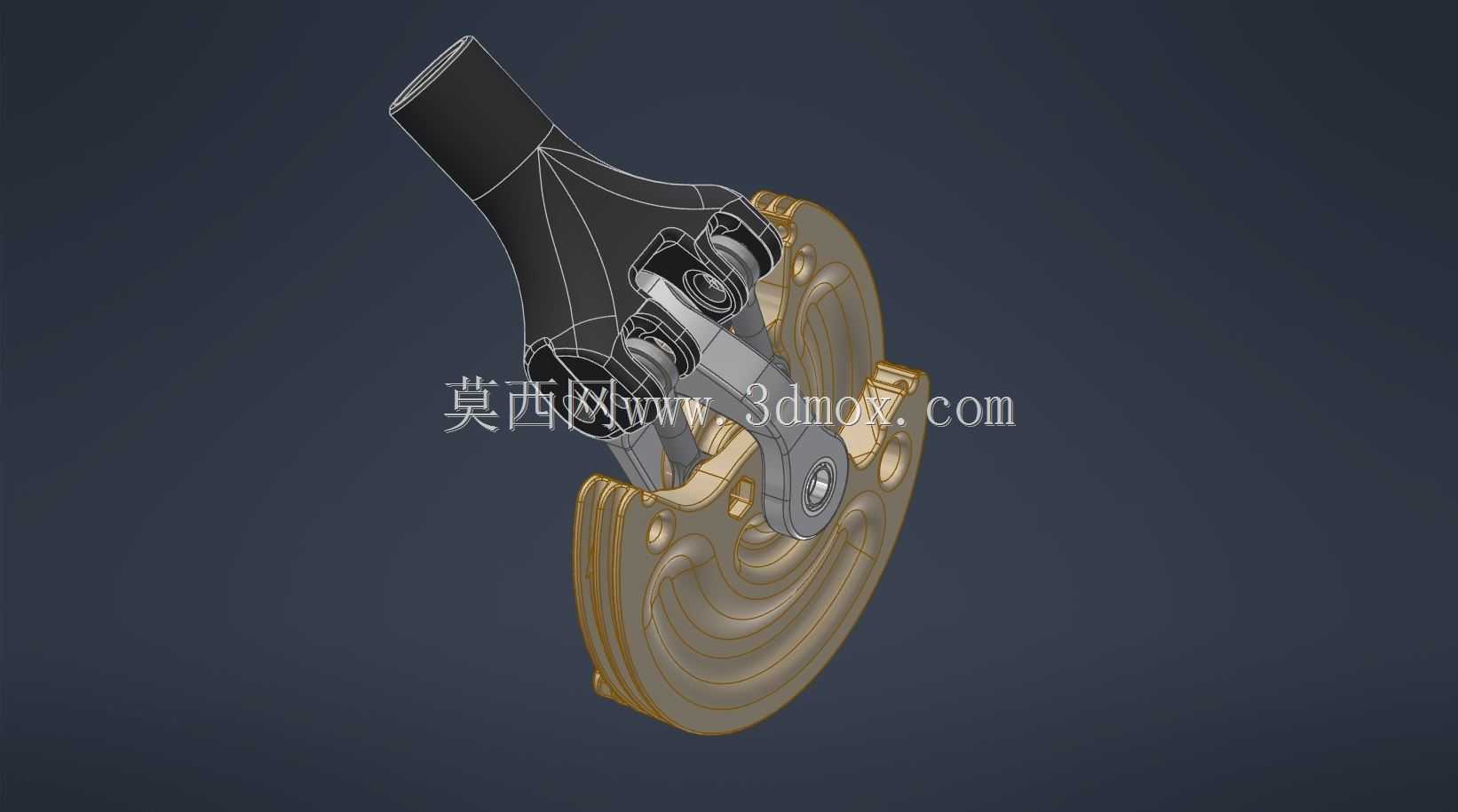

　　考虑到3D打印件的层间结合强度弱于实体金属件，设计时特意将所有的受力连接位都做了圆角过渡处理，避免直角位置在反复受力后出现层间开裂的问题。轮盘部分的结构采用了辐条式镂空设计，既可以用来缠绕固定操纵钢索，又能最大限度降低部件整体重量，毕竟对于无动力滑翔设备而言，每减少一克的无效重量，都能换来更好的滑翔比与操纵响应速度。轮盘的外缘做了等宽的凹槽结构，钢索嵌入后不会出现滑脱错位的问题，凹槽的深度经过反复校核，既能够容纳标准规格的滑翔机操纵钢索，又不会因为槽深过大导致轮盘整体结构强度下降。

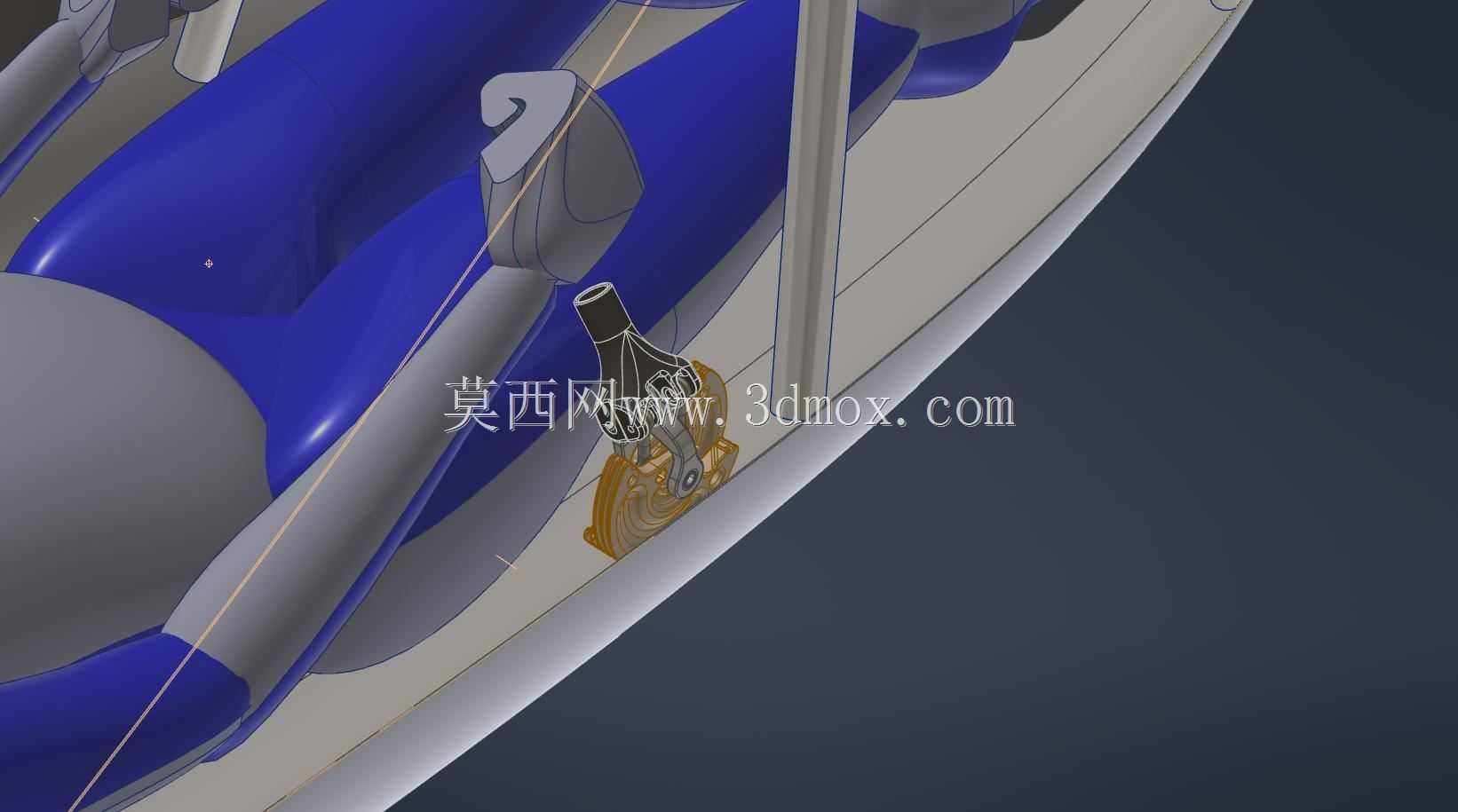

　　安装边界方面，这款控制杆的上段握持部分外径控制在32mm，刚好匹配成年人手掌抓握的舒适尺寸，整体长度控制在210mm，安装后不会与滑翔机的吊带、主悬挂结构出现运动干涉，下段与轮盘连接的轴孔采用了标准8mm直径设计，可以直接适配市面上绝大多数悬挂式滑翔机的通用操纵转轴，不需要额外做转接改装。轮盘的最大外径为120mm，转动时的扫掠空间经过校核，在左右满舵转动的情况下，不会碰到飞行员的身体或者悬挂吊带的连接扣，避免操纵过程中出现卡滞。

　　设计过程中还特意考虑了3D打印的支撑问题，整个结构沿操纵杆轴向摆放打印时，所有的悬空角度都控制在45度以内，仅需要在轮盘的少量镂空位置添加易拆除的支撑结构，打印完成后不需要做复杂的后处理，简单打磨掉支撑痕迹就可以直接装配使用。连接位置的轴孔预留了0.2mm的装配间隙，既可以保证转轴转动时的顺滑度，又不会因为间隙过大出现操纵旷量，对于不同打印精度的设备，用户只需要根据实际打印件的收缩率微调打印补偿参数，就能获得合适的装配紧密度。

　　从功能特性来看，这款控制杆除了满足基础的操纵力传递需求外，还在结构上预留了钢索固定的卡位，安装钢索时不需要额外制作固定压片，直接将钢索穿过卡位后用铝套压接即可，装配工序比传统金属控制杆减少了近三分之一。整个结构没有采用一体化封闭设计，所有的受力部位都可以直观检查是否出现打印缺陷或者使用损伤，日常飞行前的检查环节不需要拆解部件就能快速排查结构隐患，对于低空滑翔这类对部件可靠性要求极高的应用场景而言，这种可直观检查的结构设计能大幅降低故障漏检的概率。

　　不同于传统机加金属件需要经过切割、铣削、表面处理等多道工序，这款3D打印适配的控制杆结构，用户只需要根据自身的使用需求选择对应的打印材料，比如日常休闲飞行可以选用常规的PETG材料，追求更高强度可以选用碳纤维增强尼龙材料，不需要开模就能快速制作替换件，对于偏远地区的滑翔爱好者、小型滑翔机俱乐部而言，这种易制作、易替换的结构设计，能大幅降低设备的维护成本与备件等待周期，哪怕是在野外飞行时出现部件损坏，只要有便携的3D打印设备，就能快速制作备件完成修复，不需要因为单个部件损坏终止飞行计划。
