欧姆龙H5CX-AD-N数显计时器结构设计

　　在工业自动化电控系统的搭建过程中，面板式计时器件是时序控制环节里不可或缺的基础元件，这款数显计时器件的三维结构完全还原了实物的装配关系与安装边界，可直接用于电控柜面板布局的干涉校验、操作工位的人机工程模拟，以及成套设备的三维布线预演。从实际应用场景来看，这类计时器件广泛覆盖产线工位节拍计时、设备运行时长累计、工艺动作延时触发、设备维护周期提醒等工况，不管是小型单机设备的操作面板，还是大型流水线的集中控制柜，都能见到同规格器件的应用，其安装尺寸的通用性直接决定了电控柜开孔的标准化程度，建模时严格还原了卡装式固定结构的尺寸公差，能保证在虚拟装配时完全匹配标准面板开孔的尺寸要求，避免实际加工开孔后出现装不进、间隙过大或者固定卡扣断裂的问题。

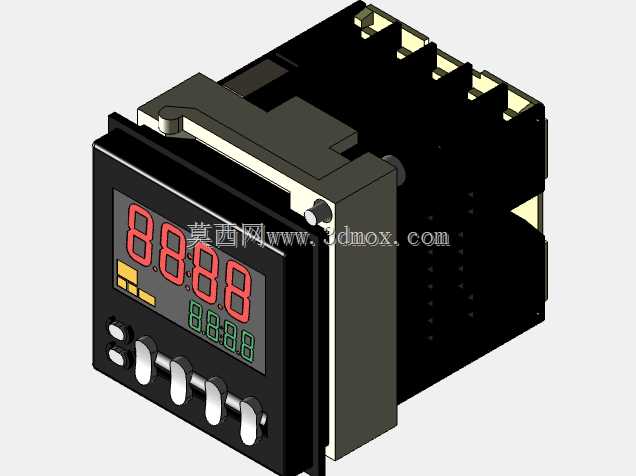

　　从功能特性对应的结构设计来看，器件正面设置了双层数码显示区域，上层红色高亮度数码管用于主计时数值显示，保证在车间不同光照环境下操作人员都能快速读取数值，下层绿色数码管用于预设参数或者辅助计时信息显示，显示区域下方的操作按键采用了凸台式硅胶按键结构，建模时还原了按键的按压行程空间，按键周围的面板做了微凸的防误触边框，避免日常操作时误碰到相邻按键。器件背部的接线端子采用了分层排列的栅栏式结构，端子之间的隔离筋高度完全按照实物比例还原，能在三维布线时准确计算接线的弯曲半径，预留足够的接线操作空间，不会出现布线时端子与柜内其他元件干涉的问题。

　　设计思路上完全遵循工业面板仪表的通用设计规范，整体采用方形壳体结构，前面板的尺寸略大于壳体主体，形成安装时的定位止口，背部的卡扣结构采用弹性悬臂式设计，建模时还原了卡扣的倾斜导向面，安装时推入面板开孔即可自动卡紧，不需要额外的固定螺丝，能大幅提升现场装配的效率。壳体侧面做了密集的散热格栅结构，这些格栅的开孔方向、间距都和实物保持一致，在做设备热仿真分析时，可以直接导入模型计算壳体的通风散热效率，验证器件长时间运行时的温升是否在合理范围内。

　　关于外形尺寸与安装边界，这款器件采用标准的48×48mm面板安装规格，壳体嵌入面板部分的深度尺寸严格按照实物测绘数据还原，建模时预留了接线端子尾部的线缆弯曲空间，在做电控柜内部布局时，只要按照模型给出的边界预留安装空间，就能保证实际装配时器件不会和柜内的线槽、导轨、其他电气元件发生碰撞。前面板的显示区域与按键的位置布局符合人机操作的最优视角，操作人员站立操作时视线刚好落在显示区域的中心位置，按键的排列顺序对应常用的参数设置逻辑，减少操作时的思考成本。器件的整体外壳采用阻燃工程塑料材质，建模时还原了外壳的壁厚、加强筋位置，能在做结构强度校核时准确模拟壳体的抗冲击性能，验证设备运输、安装过程中壳体不会出现开裂变形的问题。

　　在实际的设备设计流程中，这类标准电控元件的精准三维模型能大幅减少设计反复，以往很多设计人员在做面板布局时只靠二维尺寸估算安装空间，经常出现实际装配时器件深度不够、接线空间不足、按键被柜门挡住等问题，直接使用还原度足够高的三维模型进行预装配，就能在设计阶段提前规避这些问题，减少现场整改的工作量。同时模型的细节还原度足够支撑产品宣传动画、操作培训课件的制作，不需要再单独对器件进行建模，能缩短成套设备的设计交付周期。
