带风扇安装支架的圆筒式HEPA空气过滤件

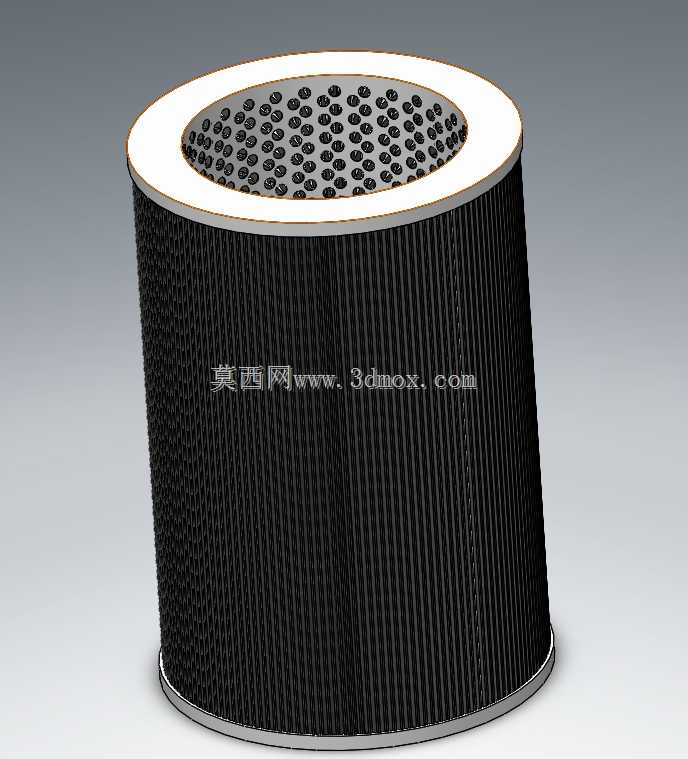

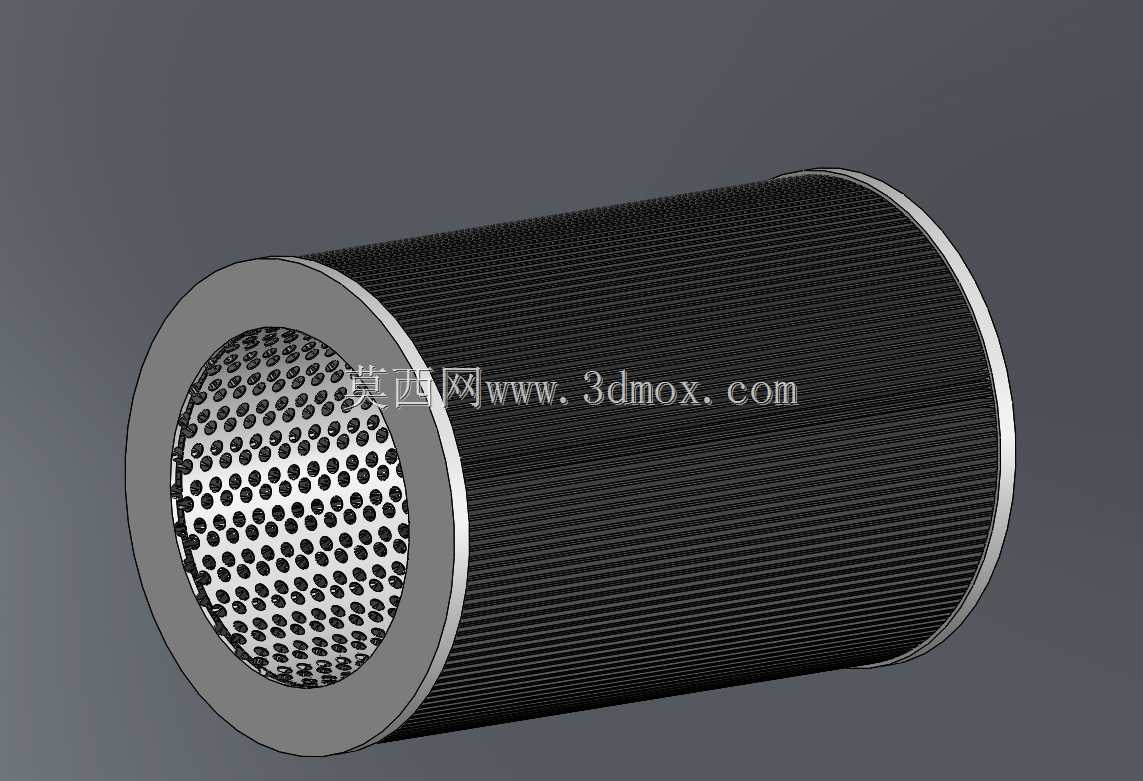

　　从实际应用场景来看，这类结构的过滤件既可以适配桌面级小型空气净化器，作为核心过滤单元直接与轴流风扇对接完成整机装配，也可以用在工业设备的控制柜通风散热回路中，在保障柜内空气流通降温的同时，拦截外界进入柜内的粉尘、纤维类杂质，避免精密电气元件表面积灰引发的接触不良、散热受阻问题，还能配套小型焊烟收集装置、桌面除尘工位做末端过滤使用，适配场景覆盖民用净化、工业设备防护、局部作业环境治理多个领域。从功能特性上看，该过滤件采用圆筒式折叠滤材结构，相比同等端面尺寸的平板滤网，有效过滤面积提升了三倍以上，在相同通风量下能大幅降低气流穿过滤网时的阻力，减少配套风扇的风压负载，既可以降低风扇运行的能耗，也能控制气流通过时产生的风噪。在工业通风净化、局部工位除尘、小型新风系统以及家用空气净化设备的结构设计环节，过滤元件与动力端的匹配安装一直是容易被忽略却直接影响整机运行效率的细节，这款带集成风扇支架的圆筒式HEPA过滤件，正是针对这类安装痛点完成的结构设计。不同于常规无安装定位结构的平置滤网或者独立圆筒滤芯，该设计直接将风扇安装位与滤芯本体做了集成化处理，省去了设计人员额外制作滤芯固定架、风扇转接法兰的重复工作，能直接缩短小型净化设备的开发周期。滤材两端采用金属端盖做密封压合，端盖与滤材接触位置做了折边压合密封处理，避免未经过滤的空气从滤材与端盖的装配缝隙处短路流出，保障过滤效率的稳定性。进风端的金属网板做了密集冲孔处理，冲孔边缘做了去毛刺倒角，一方面可以对折叠状态的HEPA滤材做径向支撑，避免滤材在通风负压作用下出现变形、贴附的问题，长期使用也不会出现滤材塌陷导致有效过滤面积缩减的情况，另一方面也可以阻挡大尺寸的纸屑、飞絮、硬质颗粒直接冲击滤材表面，减少滤材被尖锐颗粒物刺破的风险，延长滤材的实际使用寿命。

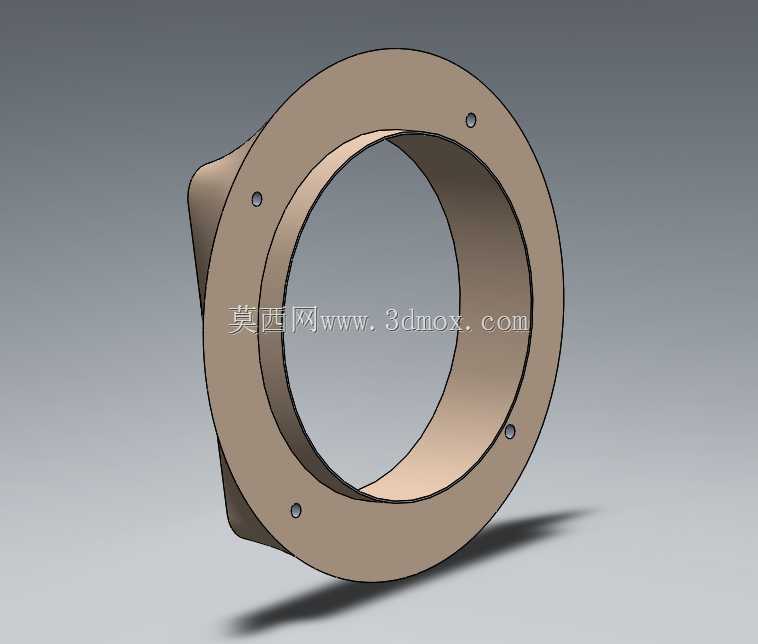

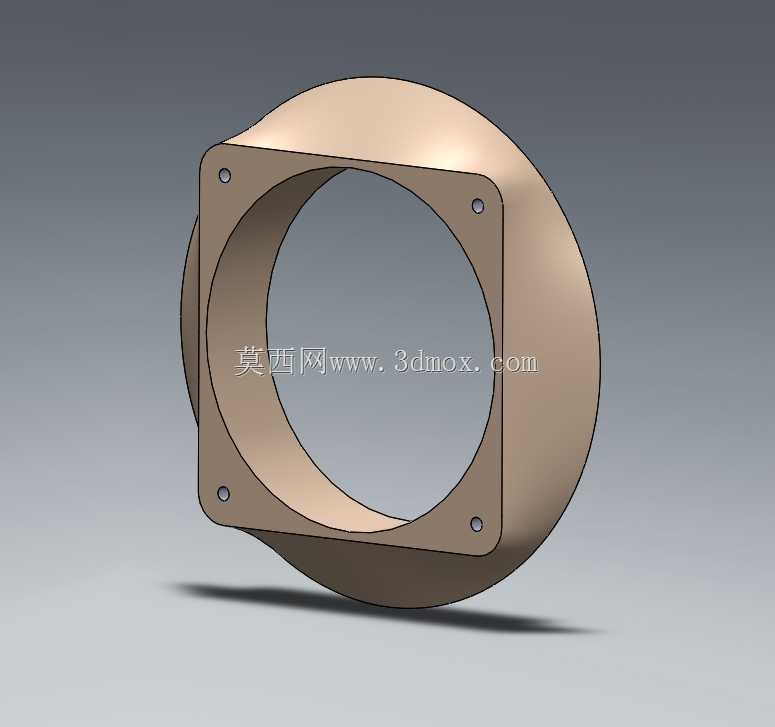

　　设计过程中，首先确定了滤芯的核心尺寸边界：整体直径设定为200毫米，轴向总长度293毫米，这个尺寸是结合常用的180毫米规格轴流风扇的安装孔位、以及常规小型净化设备的内部安装空间反复校核确定的，既不会因为直径过大占用过多设备内部空间，也不会因为长度不足导致过滤面积不够、容尘量偏低。集成的风扇支架直接设置在滤芯的出风端，支架的安装孔位完全匹配标准轴流风扇的固定孔距，安装时只需要将风扇对准支架定位孔锁紧固定即可，不需要额外调整同轴度，支架与滤芯端盖采用一体折弯成型的连接结构，连接位置做了加强筋处理，避免风扇长期运行产生的振动导致支架变形、连接松动。

　　滤材的折叠折距经过反复验算，控制在合理范围内，既保证滤材有足够的展开面积，也避免折距过小导致滤材褶皱之间积灰后快速堵塞，延长滤芯的维护更换周期。在安装边界的考量上，滤芯的圆柱外表面为光滑无凸起结构，安装时只需要在设备壳体上预留对应直径的圆形安装位，配合简易的径向密封圈就可以完成滤芯与壳体之间的密封，不需要设计复杂的轴向压紧结构，降低了整机的结构复杂度。出风端的支架除了固定风扇之外，还预留了足够的走线空间，风扇的供电线缆可以顺着支架的预留缺口引出，不会被转动的扇叶剐蹭，也不会被挤压在风扇与支架的连接面之间造成绝缘层破损。

　　不同于很多分离式的滤芯与风扇安装结构，该集成设计从根源上避免了滤芯与风扇之间的对接缝隙漏风问题，不需要在两个部件之间额外加装密封泡棉，减少了装配工序的同时也降低了长期使用后密封泡棉老化漏风的隐患。对于结构设计从业者来说，这类集成化的过滤组件可以直接嵌入到各类需要空气过滤的设备结构中，不需要从零开始设计滤芯的固定结构、风扇的转接结构，能大幅减少三维建模过程中的重复劳动，也能避免因为安装结构设计不合理导致的风阻过大、密封失效、振动异响等常见问题。在选型适配时，只需要确认设备的通风量需求与该滤芯的额定通风量匹配，安装空间能够容纳直径200毫米、长度293毫米的圆柱结构，就可以直接配套使用，不需要做过多的结构调整。
