80*80*25规格轴流直流散热风扇结构

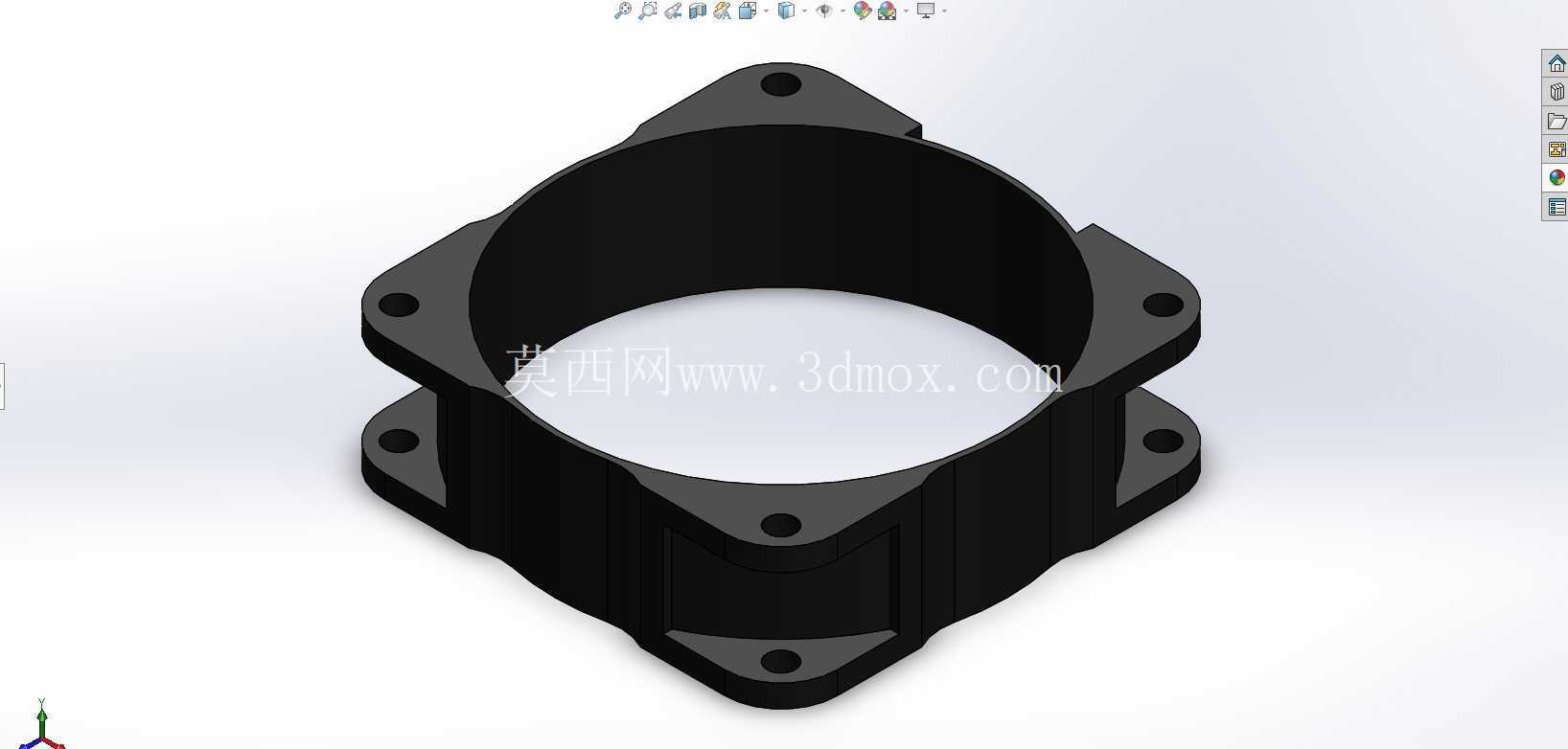

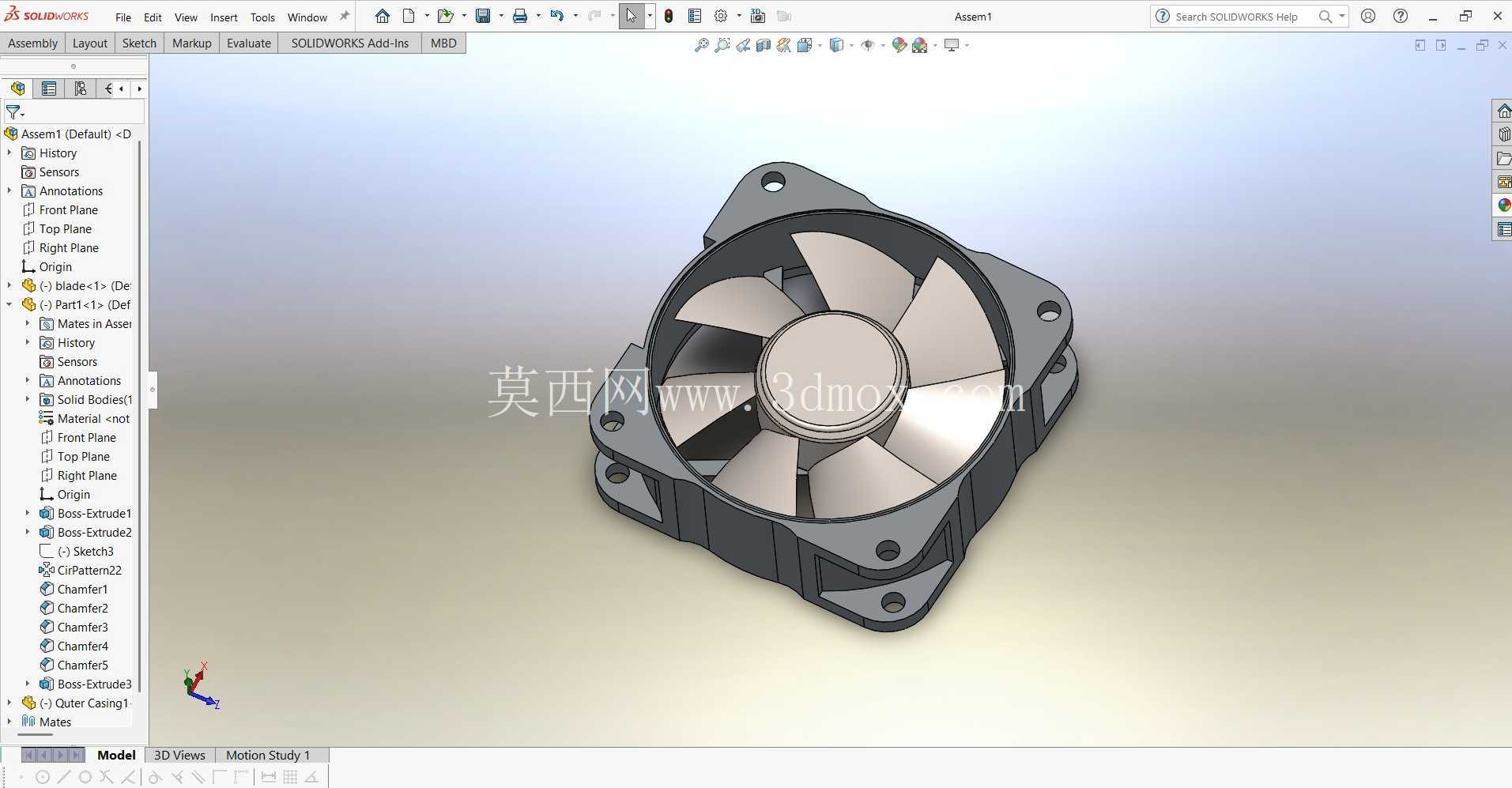

　　在工业控制机柜、通讯基站设备、桌面PC主机、小型电源模块这类需要主动风冷散热的场景里，80mm见方的轴流直流风扇是选型率极高的通用散热部件，这类风扇的安装兼容性、风阻适配能力、运行稳定性，直接决定了整套设备的热管理可靠性，很多设备出现过热降频、元器件寿命折损的问题，往往不是散热设计冗余不足，而是风扇的安装匹配、结构细节没有贴合设备内部的风道走向。做这类风扇的三维结构设计时，首先要卡死的就是安装边界尺寸，这款风扇的外轮廓为80*80mm的正方形，整体厚度25mm，四个安装耳的孔位完全遵循行业通用的安装孔距标准，安装孔做了沉台设计，既可以适配M4规格的自攻螺丝直接固定在塑胶壳体上，也可以搭配减震橡胶钉使用，降低风扇运行时的振动传递到设备壳体上产生共振噪音。

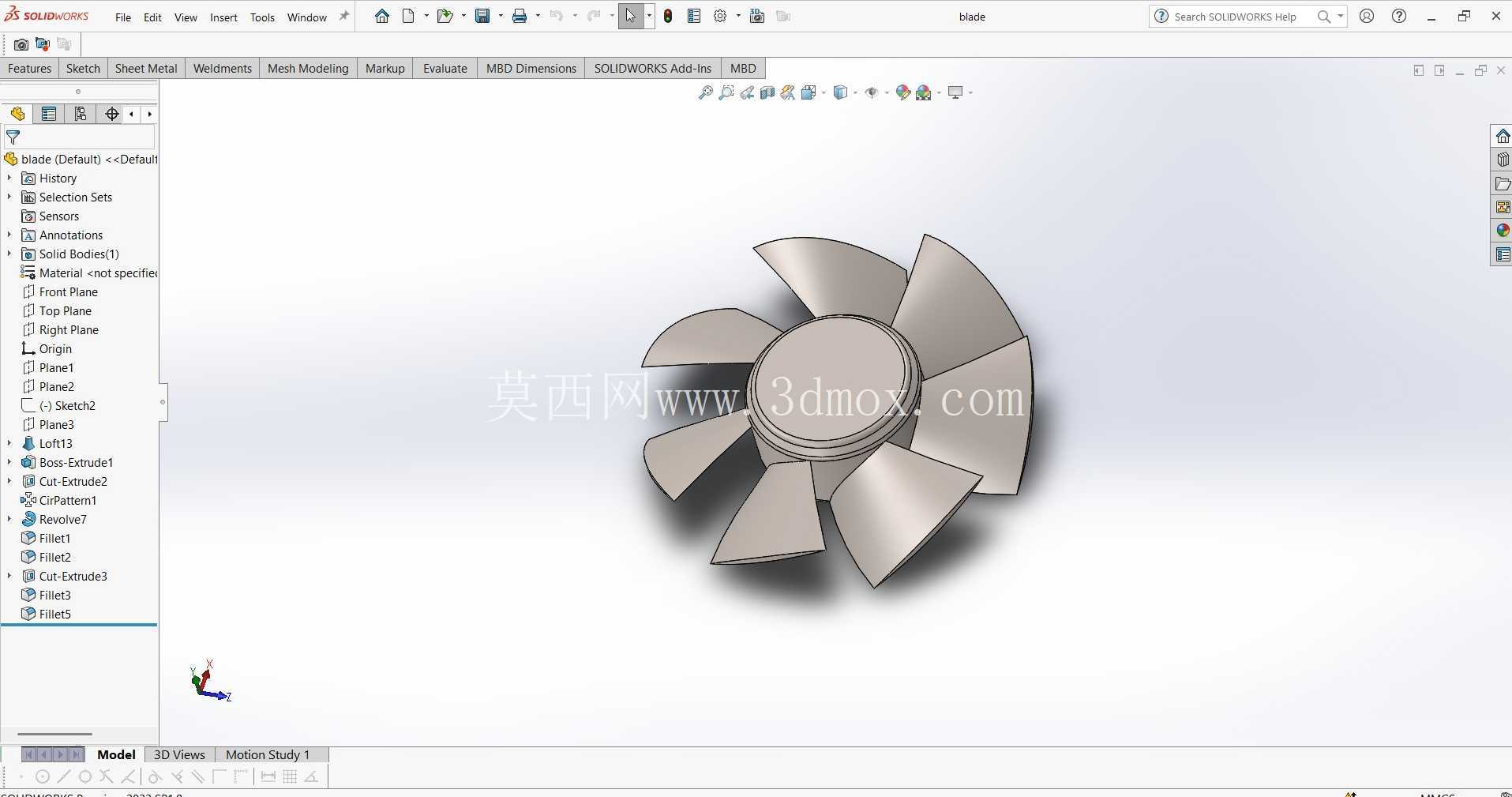

　　外框的设计不是简单的方形壳体，进风侧做了内凹的导流弧面，避免直角边切割进风气流产生紊流，出风侧的框体边缘做了微倒角，减少风道出风口的涡流损耗，风叶和外框之间的径向间隙控制在0.8mm以内，间隙过大会产生叶尖漏风降低风压，间隙过小则容易因为注塑公差、运行温升形变出现风叶擦框的故障。风叶采用七片后掠式叶片设计，叶片的安装角从叶根到叶尖做了连续的非线性变化，叶根位置的安装角更大，适配轮毂附近较低的线速度，叶尖位置安装角收小，匹配高转速下的气流攻角，避免高转速下叶尖出现气流分离产生额外的气动噪音，轮毂位置做了封闭的圆台结构，既可以遮挡内部的电机转子结构，也能梳理轮毂中心的乱流，降低中心区域的风阻。

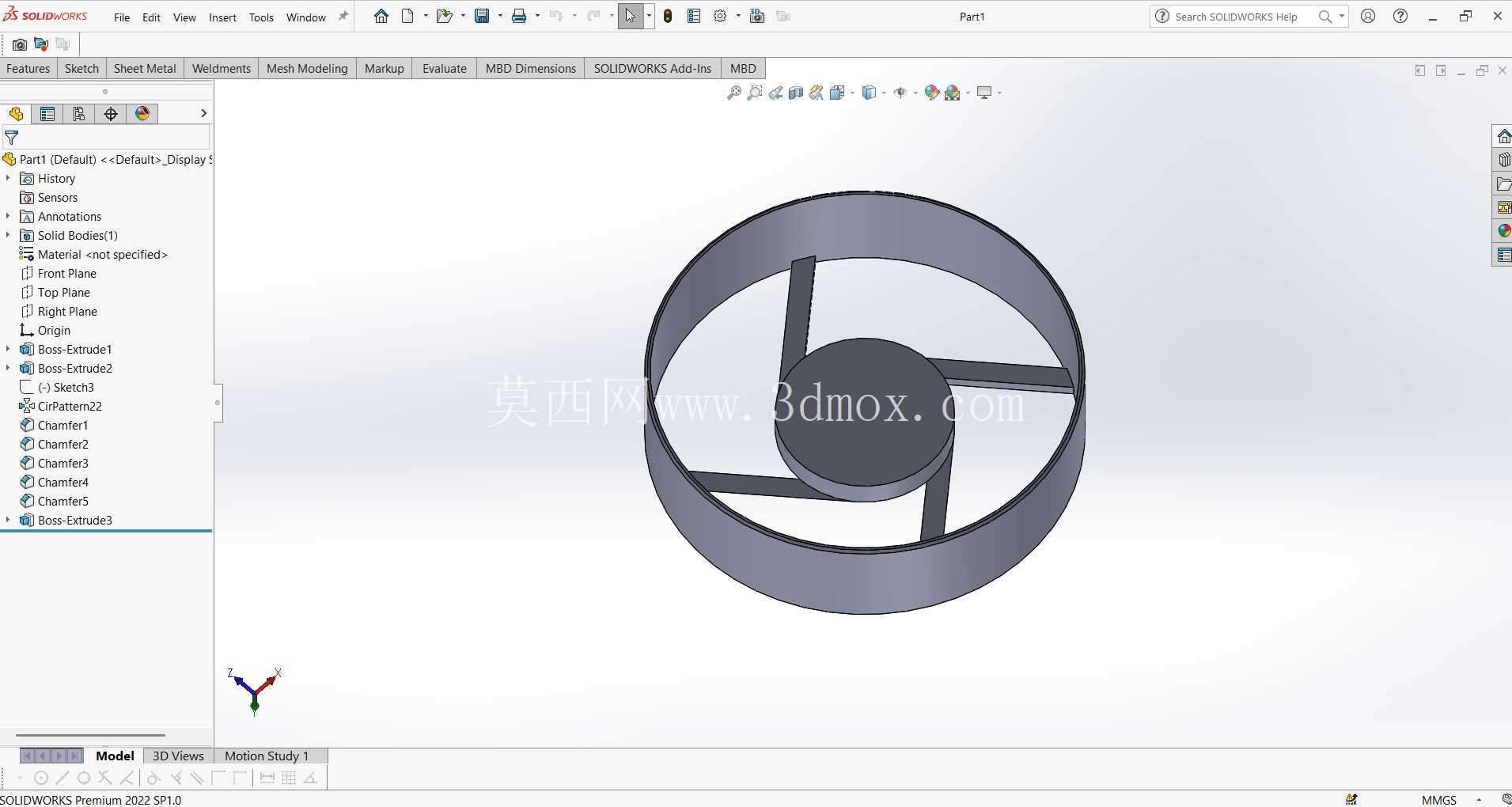

　　这款风扇的结构设计完全适配直流无刷电机的安装空间，外框中心的电机安装位做了四条径向的加强筋连接外框，加强筋的截面采用水滴形流线设计，替代传统的方形加强筋，减少加强筋对出风气流的切割，降低气流通过加强筋时产生的啸叫。在实际选型应用中，这个尺寸的风扇可以覆盖1U-2U高度的机架式设备散热需求，既可以单独安装在设备的进风侧做正压送风，也可以成对布置在设备的出风侧做负压抽风，搭配防尘网使用时，要注意预留至少3mm的网面和风扇进风面的间隙，避免防尘网贴死风叶导致进风面积不足。建模过程中需要特别注意安装耳的强度设计，四个安装耳和外框主体的连接位置做了R2的圆角过渡，避免螺丝锁附时应力集中导致安装耳开裂，安装孔的周边做了0.5mm的凸台，增加锁附位置的结构强度，避免长期受震动后螺丝出现松脱。外框的侧壁厚度均匀控制在1.8mm，符合注塑成型的壁厚要求，避免出现缩痕、填充不足的注塑缺陷，风叶的叶片厚度从叶根的2.2mm均匀过渡到叶尖的1.2mm，既保证叶片的结构刚性，不会在高转速下出现叶片形变，也能控制整体的转动惯量，降低电机的启动负载。

　　在设备风道匹配上，这款风扇的风压特性适合中等风阻的散热场景，比如搭配间距10mm的铝制散热鳍片使用时，能保证足够的气流穿过鳍片间隙带走热量，如果是高密度鳍片的散热场景，还可以在风扇和散热鳍片之间增加导流罩，收拢气流避免散逸。日常做设备结构设计时，调用这类标准化的风扇模型，不需要从零开始绘制每个细节，只需要核对安装孔位、外轮廓尺寸、接线端的出线位置是否和自身的设备结构匹配，就能快速完成散热部分的结构布局，减少重复建模的工作量，同时也能避免因为尺寸绘制错误导致后期开模或者装机时出现干涉问题。很多结构工程师在做散热布局时容易忽略风扇的出线位置，这款模型的出线槽设计在外框的侧边，不会占用安装面的空间，不管是正面锁附还是背面锁附都不会和线材产生干涉，适配不同的安装方向需求。
