3立方可热水消毒管式水处理集成装置

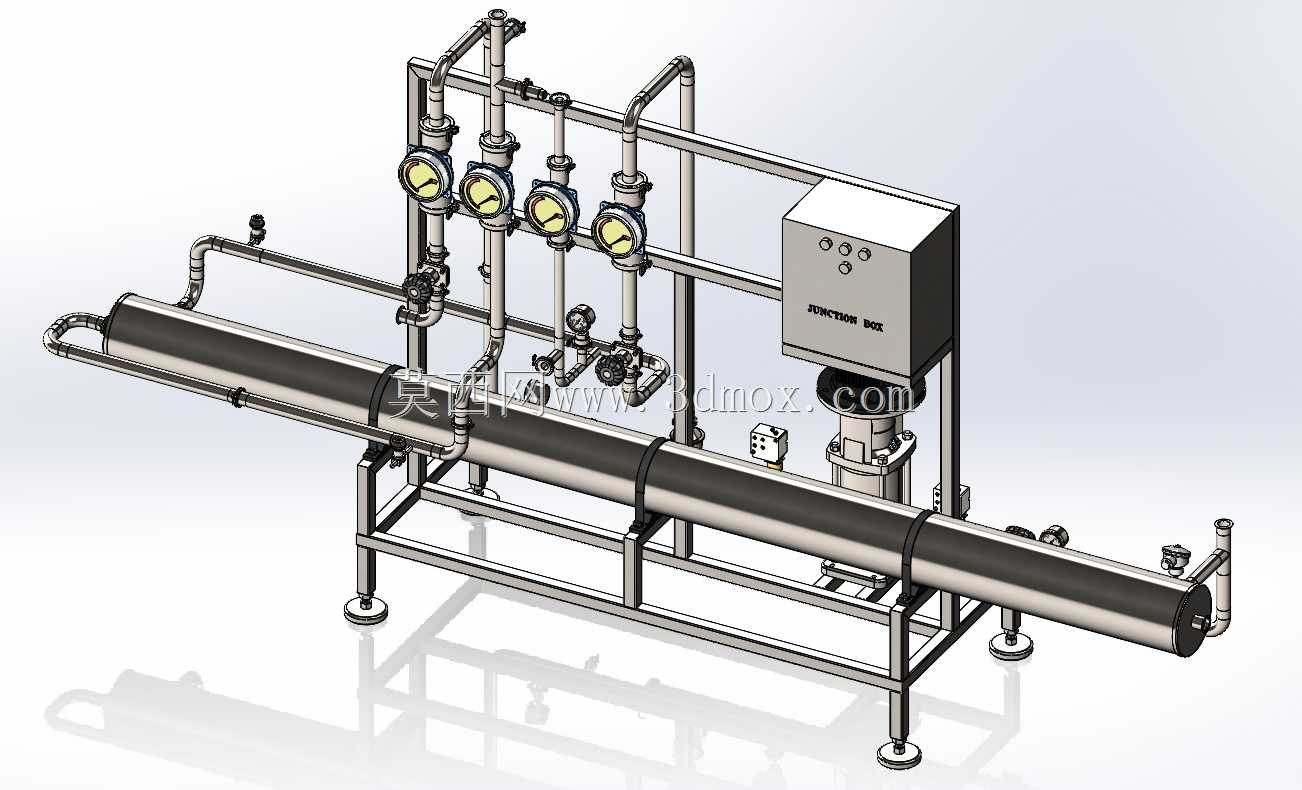

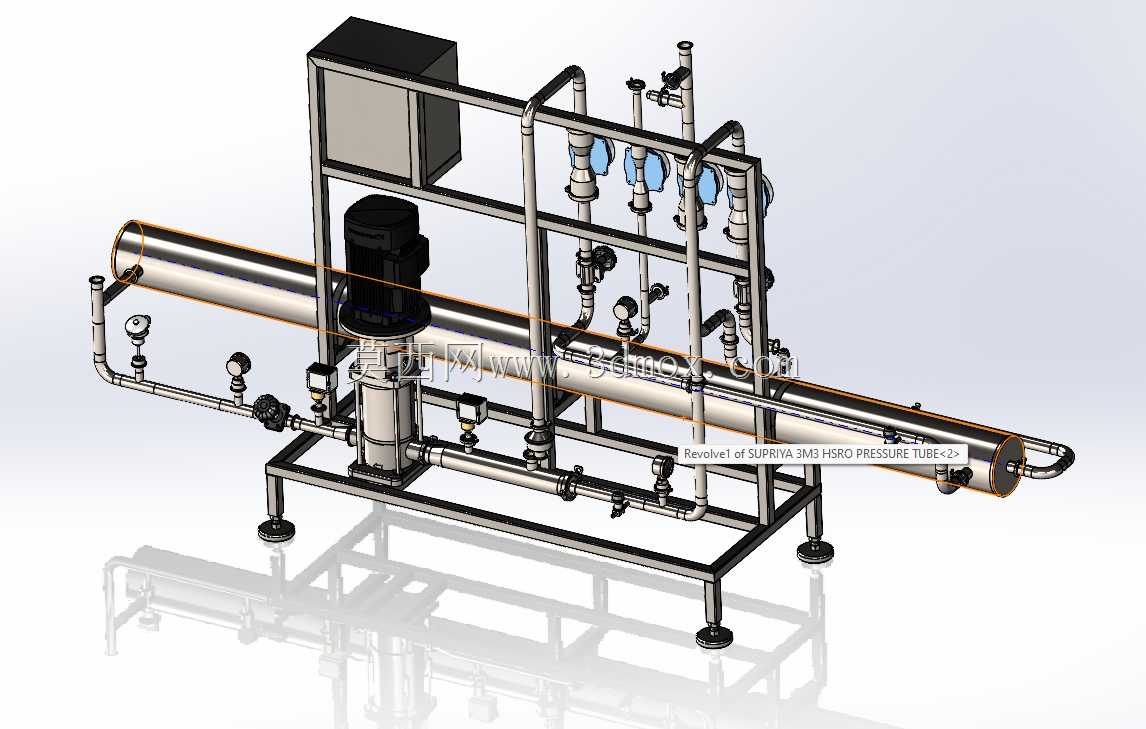

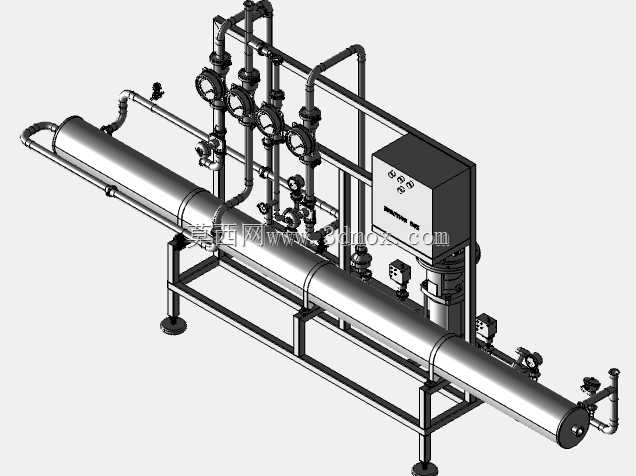

　　这套集成式流体处理装置，核心处理单元采用卧式长筒形承压壳体结构，配套的立式输送泵组布置在壳体中段侧方，整体通过304不锈钢方管焊接成一体式撬装机架，所有支脚配套可调式支撑脚杯，可直接在平整的硬化车间地面完成调平固定，无需额外浇筑混凝土安装基础，撬装整体的宽度控制在1.2米以内，长度约2.8米，最高点距离地面1.8米，适配多数食品加工、饮料生产、生物医药洁净车间的设备通道预留尺寸，进场安装时无需拆解主体结构，可通过标准宽度的车间防火门。从实际应用场景来看，这类带热水消毒功能的处理装置，主要用在食品饮料生产线的工艺用水终端处理、中小型市政直饮水供水站点的水质净化、生物医药车间纯化水回路的循环处理环节，相比传统分体式组装的处理系统，撬装集成的结构能大幅减少现场管路焊接的工作量，降低洁净车间施工过程中的污染风险，同时整套设备的管路布局经过预先排布，现场仅需对接进水、出水、排污三个主管道接口，以及消毒热水的循环接口即可投入使用，能缩短70%以上的现场安装调试周期。

　　设备的功能设计上，核心处理筒体内可根据处理水质需求适配不同精度的过滤芯体、换热组件或者消毒模块，前端进水管路并排设置了四组带压力表的控制支路，每一支路都配置独立的截止阀，可根据实际处理流量需求灵活开启对应支路的通路，也可在不停机的状态下对单一支路的阀件、仪表进行检修更换，避免单一支路故障导致整套生产线断水。压力表采用径向安装的耐震型表具，表盘朝向设备操作侧，操作人员站在设备正面即可直观读取各支路的进水压力数据，通过压力差判断滤芯堵塞情况或者管路通断状态。

　　控制箱体布置在泵组上方的机架横梁上，箱体采用倾斜式安装面板，面板上设置操作按钮与状态指示灯，内部预留PLC控制模块的安装空间，可根据用户需求接入车间的中央控制系统，实现远程启停、消毒流程自动切换、压力异常报警等自动化功能。设计过程中，管路走向全部采用等径弯头做圆弧过渡，避免直角管路造成的流体阻力增大、积液残留问题，所有管路连接位置优先采用快装卡箍接口，满足卫生级设备的拆卸清洗要求，消毒流程运行时，85摄氏度以上的热水可在筒体、管路、泵组之间形成完整循环，无消毒死角，能彻底杀灭管路内壁附着的微生物，避免长期使用后的生物膜滋生问题。

　　机架的焊接位置全部做钝化抛光处理，外表面粗糙度达到Ra0.8的卫生级要求，不会积留灰尘与生产残留污渍，日常清洁时可直接用高压水枪冲洗设备外表面。泵组的进出口都配置软连接接头，能抵消泵运行时产生的振动传递到管路系统，避免长期振动导致的管路接口松动渗漏问题，设备的排污口设置在筒体最低端位置，消毒或者反冲洗产生的废水可完全排空，无积液残留。在安装边界的考量上，设备左右两侧预留了不小于0.6米的操作维护空间，正面的阀件操作区域预留0.8米的站立空间，顶部的管路最高点距离车间顶面的净空不小于0.3米，方便后期对顶部管路的阀件进行检修更换，设备整体的运行重量约为1.2吨，普通工业厂房的楼板承重即可满足安装要求，无需额外做承重加固。
