UCF207方形法兰带座轴承安装座结构

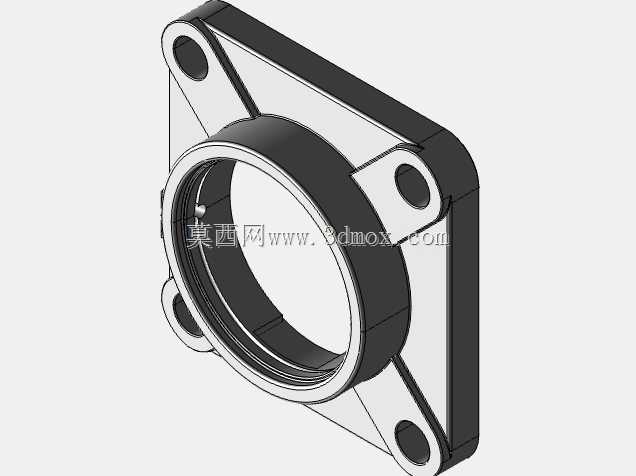

　　在轻工输送线、食品包装设备、小型农用传动机构的设计选型环节，带座外球面轴承的安装固定件是直接影响传动系运行稳定性的核心零件，本次呈现的UCF207方形法兰安装座，就是针对内径35mm外球面轴承配套开发的一体式支撑结构。不同于凸台圆形座、菱形座的安装适配场景，方形法兰结构的四个安装孔呈对称矩形分布，在垂直安装面的受力工况下，四个紧固点能均匀分摊径向载荷与少量轴向窜动带来的附加力矩，尤其适合设备侧壁板、机架立面的轴承安装需求，比如皮带输送机的从动辊端固定、小型风机的叶轮轴支撑、包装机械的导辊定位，都能见到这类方形法兰轴承座的应用。

　　从结构设计逻辑来看，这类安装座采用一体铸造成型后再做机加工的工艺路线，主体承托部分为环形轴承容腔，内壁预留了外球面轴承的调心间隙，可补偿轴加工或安装过程中产生的小角度同轴度误差，避免轴系运行时出现卡滞、额外磨损的问题。方形法兰边的四个安装孔做了沉台设计，安装时内六角螺栓的头部可以完全沉入沉台内，不会突出法兰表面，既避免了螺栓头与周边转动部件发生干涉，也能让法兰安装面与设备板面完全贴合，保证支撑刚性。容腔外侧的环形凸台做了加厚处理，对应轴承装入后的定位止口位置，能限制轴承外圈在容腔内的轴向窜动，即使设备运行中存在一定的振动，轴承也不会从座体内脱出。

　　从安装边界尺寸来看，这类方形座的法兰边对角线尺寸、安装孔中心距都遵循行业通用的配套标准，四个安装孔的孔径适配常用的M10紧固螺栓，环形容腔的内径与UC207外球面轴承的外圈尺寸完全匹配，容腔深度刚好覆盖轴承外圈的宽度，装入轴承后轴承端面与座体端面基本齐平，不会额外占用轴向上的安装空间。在实际建模过程中，需要重点关注几个关键尺寸的公差配合：首先是轴承容腔的内径尺寸，要控制在合理的间隙配合范围内，过紧会导致轴承装入困难，甚至挤压外圈造成轴承转动卡滞，过松则会出现轴承跑外圈的问题，加速座体磨损；其次是四个安装孔的位置度公差，必须保证孔位中心与容腔中心的对称度，否则安装时会出现螺栓无法对位、座体强行安装后轴承中心偏移的问题，直接影响轴系的同轴度；另外法兰面与容腔轴线的垂直度也需要严格控制，若法兰面倾斜，安装后轴的回转中心会与安装面不垂直，运行时会出现轴跳动、皮带跑偏、密封件异常磨损等一系列连锁问题。

　　不同于冲压成型的薄型轴承座，这类铸造型的方形法兰座整体刚性更强，能承受更大的径向冲击载荷，在有一定振动的工况下也能保持稳定的支撑性能，容腔边缘的倒角设计既方便轴承的压装导入，也能去除机加工后的锐边，避免安装时划伤操作人员或轴承密封件。在设备维护环节，这类一体式座体的拆装也十分便捷，只需松开四个法兰紧固螺栓，就能将座体连同轴承一起从轴上拆下，无需额外拆卸周边的其他部件，能大幅缩短设备停机维护的时间。针对不同的使用环境，这类座体还可以搭配不同的密封件配置，比如在多粉尘的粮食加工场景，可以选用带三重密封的外球面轴承配套，座体本身的铸造表面经过喷塑或喷漆处理后，也能具备一定的防锈防腐蚀能力，适应潮湿、多粉尘的恶劣工况。在建模细节处理上，法兰边与环形容腔的衔接位置做了过渡圆角处理，避免应力集中导致的座体开裂问题，尤其是在承受交变载荷的工况下，过渡圆角能有效分散应力，提升座体的疲劳强度。安装孔的沉台深度也经过精准核算，保证螺栓拧紧后头部完全低于法兰表面，不会出现突出干涉的情况，同时沉台与安装孔的同轴度也做了约束，避免螺栓穿入时出现偏斜。
