NU313型立式剖分轴承座结构设计

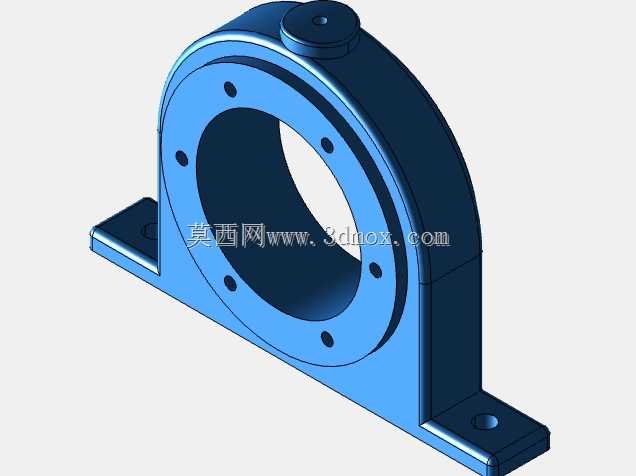

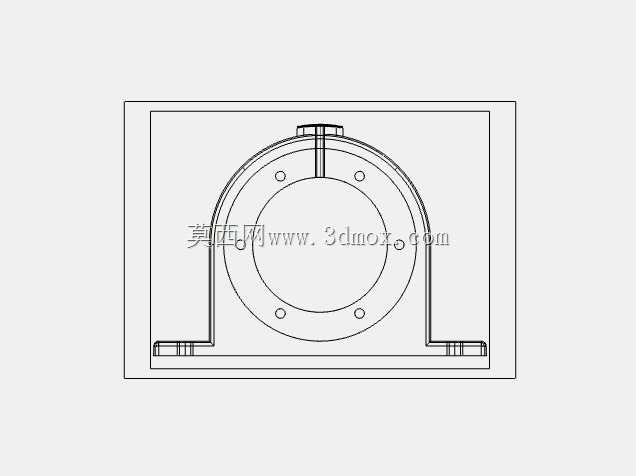

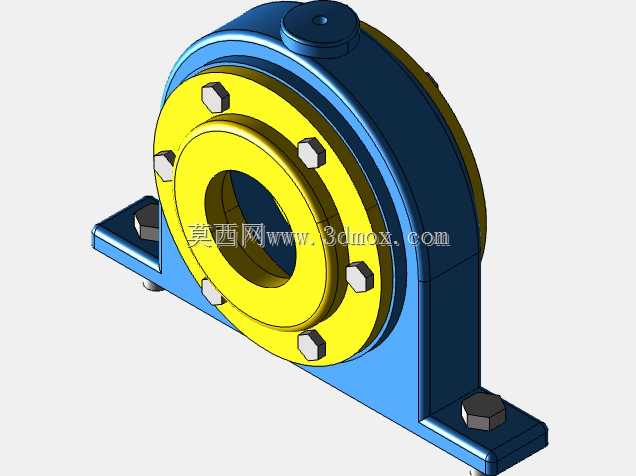

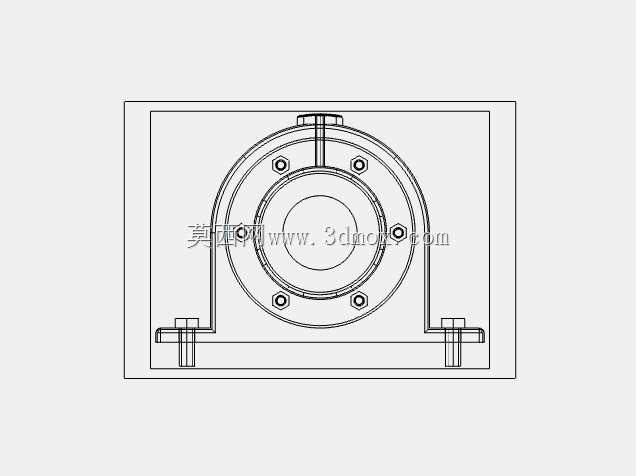

　　从安装边界来看，座体底部采用双安装脚设计，每个安装脚预留了适配M16螺栓的沉头通孔，两个安装孔的中心距按照常规120mm传动中心高的安装基准设置，安装脚底面做了0.02mm平面度的铣削加工要求，安装时无需额外调整垫片即可保证座体与安装机架的贴合度，避免因安装面翘曲导致的座体附加应力。座体的中心高设置为80mm，适配直径65mm的主轴轴径，轴承安装腔的内径公差严格按照H7级精度加工，与NU313轴承外圈的配合采用过渡配合，既保证轴承运行时不会出现外圈蠕变，也能在拆卸时通过顶丝孔顺利顶出轴承外圈。在带式输送机驱动辊、中小型减速机输入输出轴、风机叶轮主轴这类需要径向重载支撑的传动场景中，轴承座的安装精度、承载冗余与维护便捷性直接决定整套传动系统的无故障运行周期。这款适配NU313圆柱滚子轴承的立式轴承座，在设计阶段就瞄准了常规带座轴承维护时需整体拆卸轴端配件的痛点，采用上下剖分的座体结构，日常更换轴承、补充润滑脂时仅需拆卸上盖连接螺栓即可完成操作，无需挪动两端的联轴器、带轮或者叶轮，能大幅缩短产线停机维护的时间。

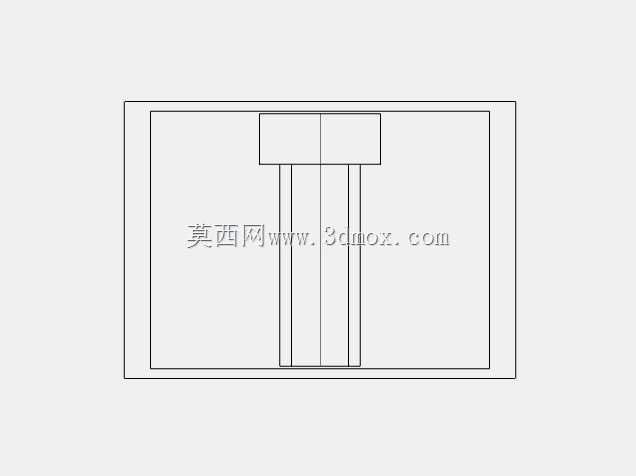

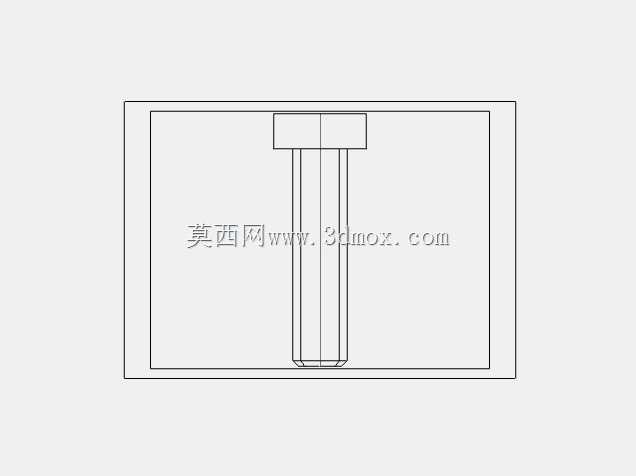

　　座体上盖顶部预留了M10×1的直通式注油孔，可直接安装标准黄油嘴，注油通道正对轴承保持架的滚道间隙位置，加注润滑脂时无需拆卸任何部件即可将润滑脂直接输送到滚动体接触表面，避免出现润滑不到位导致的轴承早期磨损。上下座体的结合面采用止口定位结构，止口的配合公差设置为H8/h7，装配时能自动对齐上下腔体的同轴度，避免因螺栓锁紧时的错位导致轴承安装腔出现圆度误差，上盖与底座之间采用6颗M12的内六角螺栓连接，螺栓的预紧力矩按照8.8级螺栓的标准设置为45N·m，能保证在径向冲击载荷下结合面不会出现分离缝隙。

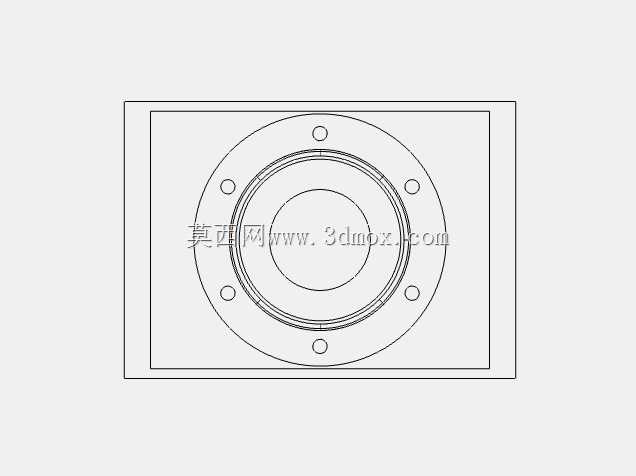

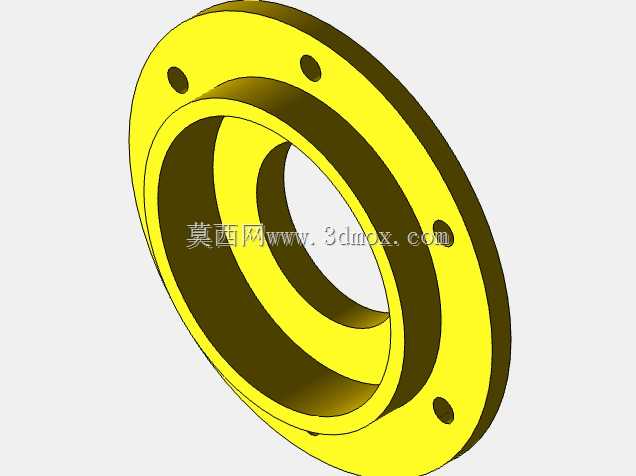

　　轴承腔的两端预留了骨架油封的安装槽位，适配TC型65×90×12规格的双唇口骨架油封，可有效阻挡外界的粉尘、切削液进入轴承腔，同时防止腔体内的润滑脂泄漏，适合在矿山输送、车间机加工、风机房这类多粉尘或者有少量切削液飞溅的工况下使用。从结构受力角度分析，这款轴承座的腔体壁厚做了不等厚设计，承载区也就是轴承下半圈对应的底座位置壁厚设置为12mm，上盖非主要承载区壁厚设置为8mm，既保证了径向承载能力达到NU313轴承额定动载荷的1.2倍冗余，也尽可能控制了座体的整体重量，避免不必要的材料浪费。

　　底座的两个安装脚与腔体连接位置做了R5的铸造圆角过渡，避免应力集中导致的安装脚断裂问题，在建模过程中所有的安装孔位、腔体尺寸都做了参数化关联，若后续需要适配同内径不同宽度的轴承，仅需调整腔体宽度参数即可快速衍生出对应规格的轴承座模型，无需重新绘制整体结构。实际选型时需要注意，这款轴承座仅能承受径向载荷与较小的轴向载荷，若应用场景存在较大轴向冲击力，需要额外搭配止推轴承或者在轴端设置轴向定位结构，安装时需先将轴承加热至80-100摄氏度热装到主轴轴颈上，待轴承冷却至室温后再放入下半座体的轴承腔，对齐上下座体止口后按对角线顺序分次锁紧连接螺栓，避免单次锁紧单个螺栓导致的结合面间隙不均。
