带座外球面轴承工程图纸三维建模

项目分类:轴承座 发布时间:2025-01-01 ID:875142
  • 带座外球面轴承工程图纸三维建模
  • 带座外球面轴承工程图纸三维建模

  带座外球面轴承作为传动系统中常见的旋转支撑部件,广泛应用于输送线辊筒支撑、农业机械转轴定位、轻工设备传动端固定等场景,核心作用是为旋转轴提供稳定的径向支撑,同时补偿一定的安装同轴度误差,降低轴系运转过程中的振动传递,相比分体式轴承与轴承座的组合结构,一体式带座轴承无需现场配刮安装面,装配工序更简洁,后期维护更换时无需重新校准轴系中心,在中小负载的传动场景中能大幅缩短设备装配与运维周期。

  从结构设计逻辑来看,该类轴承座采用铸铁一体铸造成型,底座设置两个长条形安装孔,可适配一定范围内的安装孔位偏差,安装时无需严格保证孔距的绝对精度,降低了配套安装支架的加工精度要求。轴承安装腔与外球面轴承的外圈采用球面配合,当转轴出现轻微挠曲变形或者安装面存在平面度误差时,轴承外圈可在腔体内做小角度偏转,避免轴承内部滚道出现偏载,有效延长轴承的实际使用寿命。座体上方设置的注油孔可直接连通轴承内部滚道,无需拆解轴承座即可完成润滑脂加注,适配长期连续运转的工况需求。

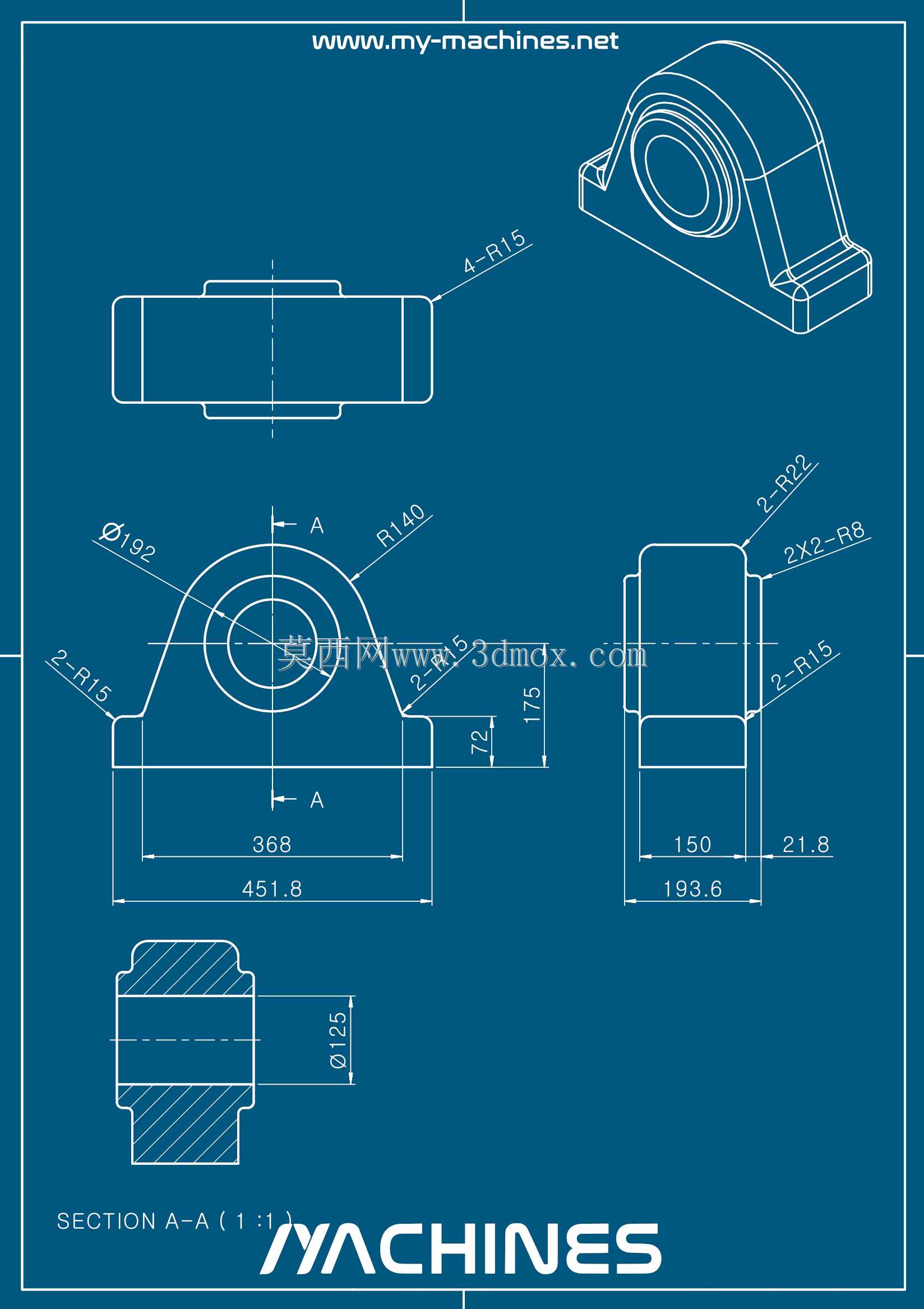

  结合图纸标注的尺寸参数来看,该轴承座总长度为193.6mm,底座安装孔的中心距为150mm,安装端距座体边缘的预留尺寸为21.8mm,设计选型时需注意安装面的最小长度不能小于196mm,避免底座悬空导致受力不均。轴承内孔直径为32mm,适配直径32mm的光轴安装,轴承中心距底座安装面的高度为72mm,轴系安装时的中心高需匹配该尺寸,避免出现轴系倾斜。座体两侧的密封端盖突出尺寸为12mm,相邻部件安装时需预留至少15mm的轴向间隙,防止运转过程中出现摩擦干涉。轴承外圈的球面半径为R115,配套的外球面轴承外圈球面尺寸需与该参数完全匹配,否则会出现配合间隙过大或者无法装配的问题。

  在实际工程应用中,该类轴承座的选型需要匹配对应的轴系负载,静态工况下径向负载不能超过轴承的额定静载荷,动态运转时的等效动载荷需控制在额定动载荷的30%以内,避免长期过载导致座体开裂或者轴承早期失效。安装时底座与安装支架的接触面需保证平面度不低于0.1mm/m,若安装面存在焊接凸起或者切割毛刺,需打磨平整后再进行紧固,防止底座紧固后出现变形,导致轴承腔圆度超差,卡滞轴承外圈的自适应偏转功能。紧固安装螺栓时需采用对角分次拧紧的方式,单次拧紧力矩不能超过螺栓额定力矩的60%,分三次逐步拧紧至规定力矩,避免单侧受力过大导致座体出现微裂纹。

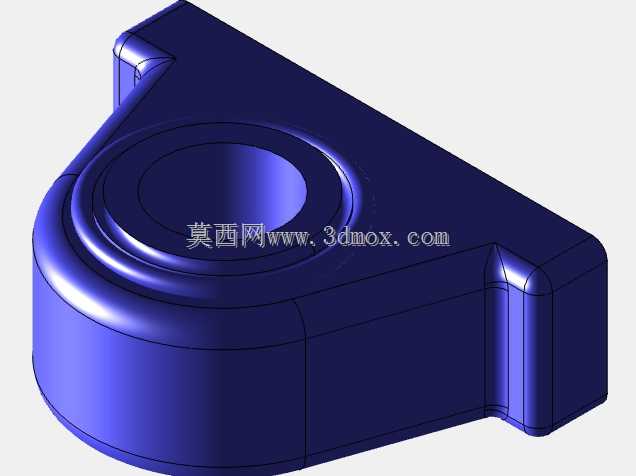

  从建模逻辑来看,绘制该类零件的三维模型时,需优先确定底座安装面的基准平面,以此为基准向上偏移72mm确定轴承中心轴线,再依次绘制轴承腔的球面轮廓、底座的安装孔轮廓、两侧的密封槽结构。建模过程中需注意安装孔的长圆孔方向需沿轴系的垂直方向设置,方便安装时调整轴系的左右位置,球面腔体的中心需与轴承中心轴线完全重合,避免出现偏心导致轴承偏转卡滞。工程图导出时需重点标注中心高、安装孔中心距、轴承内孔直径、球面半径等核心安装尺寸,形位公差需标注轴承腔相对于底座安装面的平行度不大于0.05mm,安装孔相对于中心轴线的位置度不大于0.2mm,保证加工后的零件可直接装配使用。

  在不同的应用场景中,该类轴承座还可根据工况需求更换不同密封形式的外球面轴承,比如粉尘较多的矿山输送场景可选用带三重密封的轴承,潮湿易腐蚀的食品加工场景可选用不锈钢材质的轴承座搭配塑料密封端盖,无需更改整体安装尺寸即可适配不同的工况需求,互换性较强。日常运维过程中,需根据运转转速定期补充润滑脂,转速低于100rpm的工况可每6个月加注一次润滑脂,转速高于500rpm的工况需每2个月加注一次,加注时需缓慢转动转轴,保证润滑脂均匀分布在滚道表面,避免出现干磨现象。
