紧凑型90度旋转伺服机械臂结构设计

　　这款机械臂针对桌面级狭小安装空间的作业需求做了定向结构优化，核心改动是将底座伺服的旋转行程限定在90度区间，从根源上缩减了臂体回转所需的水平预留空间，适配电子装配工位、教学实验台、桌面分拣单元这类横向安装尺寸受限的场景。日常作业中可完成小质量元器件的拾取转运、教学演示动作复现、小型工装的点位移位等任务，负载能力匹配常规微型舵机的输出扭矩，可覆盖100g以内工件的操作需求。

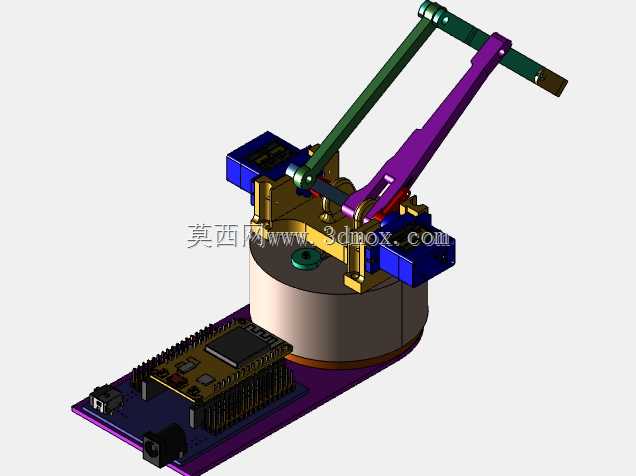

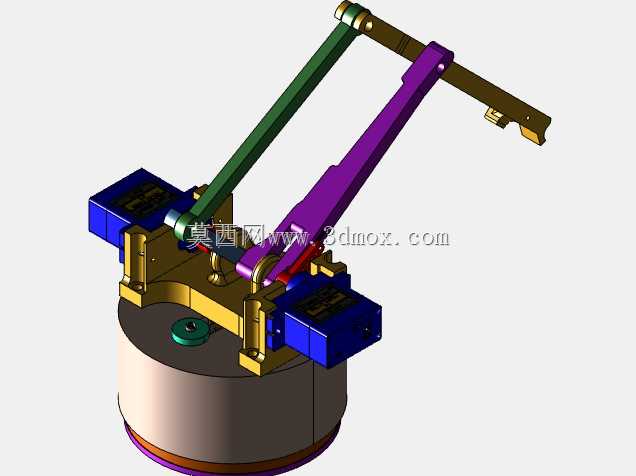

　　从结构设计逻辑来看，臂体采用平行四边形连杆传动构型，大臂与小臂的联动通过对称布置的连杆实现，末端执行器的水平姿态可在运动过程中自动保持，无需额外增加舵机做姿态补偿，既减少了驱动部件的数量，也降低了控制端的编程复杂度。底座采用圆柱式回转支撑结构，内置回转限位结构，避免90度旋转行程中出现线缆缠绕、结构硬碰撞的问题，底座底部预留标准安装孔位，可直接固定在铝型材工作台、木质实验台或者亚克力安装面板上，安装时仅需保证底座安装面的平面度公差在0.2mm以内，即可避免回转过程中出现卡顿、抖动的问题。

　　关节连接部位全部采用M3内六角螺钉作为紧固件，装配时可根据实际传动阻尼需求调整螺钉锁紧力矩，避免过紧导致的关节转动阻力过大，或是过松导致的臂体下垂、定位精度偏差。中心回转体作为整个臂体的核心受力部件，沿轴向配置长度29mm、直径3mm的钢质转轴，转轴与安装孔的配合采用间隙配合公差，既保证回转过程的顺畅度，也能承受臂体伸展状态下的倾覆力矩，长期运行不会出现转轴变形、孔位磨损的问题。大臂与小臂的结构件做了等强度优化，在保证结构刚性的前提下去除了非受力区域的多余材料，既降低了臂体自身重量对舵机扭矩的消耗，也减少了运动过程中的惯性冲击，提升点位定位的稳定性。

　　安装边界方面，臂体完全收拢状态下的水平投影尺寸仅比底座直径大15%，90度旋转作业时的最大水平伸展半径可覆盖底座侧方半圆区域，无需在底座后方预留回转避让空间，相比全周旋转的同规格机械臂，可节省近40%的安装台面占用面积。末端执行器的安装接口采用标准通用孔位，可适配夹爪、吸盘、微型画笔等不同功能的末端配件，更换时仅需拆卸两颗固定螺钉即可完成，无需调整臂体的其他结构参数。走线槽沿臂体连杆的内侧布置，所有舵机的连接线可顺着连杆内部的空腔引到底座控制仓，避免运动过程中线缆外露被结构件剐蹭，也让整体外观更整洁。

　　实际调试过程中，需先校准底座回转的两个极限位置，将90度行程的两个端点设置为软限位，避免舵机超行程堵转；随后调整各关节的初始零位，保证臂体收拢时所有连杆处于折叠状态，不会出现结构干涉。由于采用了连杆联动的构型，臂体运动过程中各关节的动作协调性更好，相同舵机参数下的运动平顺度优于串联式多舵机直连的机械臂结构，适合用于基础机器人教学、小型桌面自动化作业、创客项目开发等场景，结构件的加工可采用3D打印、激光切割等常见工艺，普通工程塑料材质即可满足强度需求，加工成本低，装配难度小，普通爱好者也可按照结构参数完成整机组装调试。
