多指自适应柔性水果采摘执行爪结构

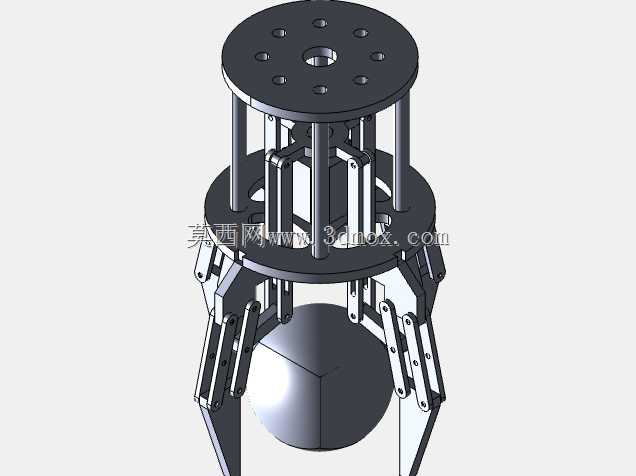

　　这款采摘执行爪的设计初衷，是针对丘陵山地果园、设施大棚内鲜食水果采收环节的痛点——传统人工采收效率随作业时长下降明显，且易因握力控制不当造成果实表皮损伤，影响商品果率，而通用工业夹爪要么夹持力过大易伤果，要么开合行程不足无法适配不同果径的采收需求。从结构布局来看，该执行爪采用多组平行导向杆作为上部支撑框架，导向杆采用硬质铝合金材质加工，表面做硬质阳极氧化处理，既保证整体框架的刚性，避免夹持作业时出现框架形变导致的指端对位偏差，又能控制整体自重，降低搭载在移动采摘机械臂末端时的负载冗余，适配臂展1.2-1.8m的中小型协作机械臂安装接口，上部安装板预留标准的机械臂末端法兰连接孔位，安装边界控制在220mm×180mm的矩形范围内，不会在机械臂伸入树冠层作业时与枝桠发生额外剐蹭。

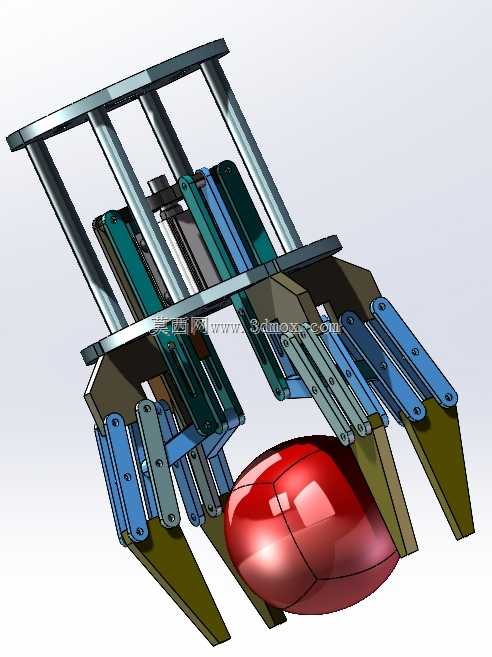

　　夹持指部分采用分段式铰接结构，每根夹持指设置3处转动副，指根与上部滑动驱动块连接，指身采用工程塑料与金属嵌件复合加工，接触果实的指端内侧包覆柔性防滑垫层，铰接处的限位结构做了角度约束，完全张开时单指外扩角度不超过35度，闭合时指端可形成贴合类球形果实表面的包覆曲面，不会出现硬棱角直接挤压果实的情况。驱动部分采用直线滑动模组带动多组夹持指同步开合，驱动块沿平行导向杆做上下直线运动，通过连杆结构将直线运动转化为夹持指的张合动作，相比齿轮齿条驱动的夹爪，这种连杆传动结构的传动间隙更小，夹持力的传递更线性，可通过控制驱动块的进给行程适配60mm-120mm果径的球形果实采收，涵盖常见的鲜食番茄、苹果、柑橘、桃类等品类的果径范围。

　　实际作业场景中，该采摘爪可配合机器视觉识别模块使用，当视觉系统定位到成熟果实的空间坐标后，机械臂带动采摘爪移动至果实周边，夹持指初始处于完全张开状态，待果实进入夹持范围后驱动块动作，带动夹持指逐步收拢，指端柔性垫层先接触果实表面，随着夹持力逐步增加，分段铰接的指身会自适应贴合果实的外轮廓，将接触应力分散在整个指面接触区域，避免局部应力集中造成果实碰压伤；当夹持力达到预设阈值后，机械臂带动采摘爪做小幅扭转动作，带动果实与果柄分离，完成单次采摘动作后夹持指张开，果实落入配套的收集输送装置中。

　　设计过程中针对果园作业的复杂环境做了针对性优化，所有转动副位置都加装了防尘密封圈，避免田间的尘土、落叶碎屑、农药雾滴进入铰接缝隙造成卡滞，整体结构没有外露的线缆或者细小凸起部件，减少作业过程中勾挂果树枝条的概率；夹持指的外形做了倒角过渡处理，没有尖锐棱角，在伸入树冠层作业时不会划伤果皮或者剐蹭未成熟的幼果。从受力角度校核，单根夹持指在最大夹持行程下可承受15N的横向载荷，完全满足单果重量不超过1kg的鲜食水果夹持需求，不会出现指身形变导致的果实脱落问题；上部框架的平行导向杆同轴度公差控制在0.05mm以内，保证驱动块滑动过程中无卡滞，多组夹持指的开合动作同步误差不超过2mm，避免出现单侧夹持力过大的情况。

　　不同于工业场景下的刚性夹爪，这款采摘爪的核心设计逻辑是“柔性包覆+力自适应”，没有采用复杂的力传感器阵列来控制夹持力，而是通过分段铰接的机械结构本身实现夹持力的自适应分配，既降低了整体制造成本，又提升了田间复杂环境下的作业可靠性，不会因为传感器受粉尘、湿度影响出现力检测失准的问题。安装适配性上，上部安装板的连接孔位采用可调节设计，可适配不同规格的末端法兰，不需要额外加工转接件，整体自重控制在1.8kg以内，不会过多占用机械臂的有效负载，预留的驱动模块安装位可适配电动推杆、小型气缸两类常用的直线驱动部件，方便不同动力配置的采摘机器人选型配套。
