加速器踏板杠杆结构三维设计作品

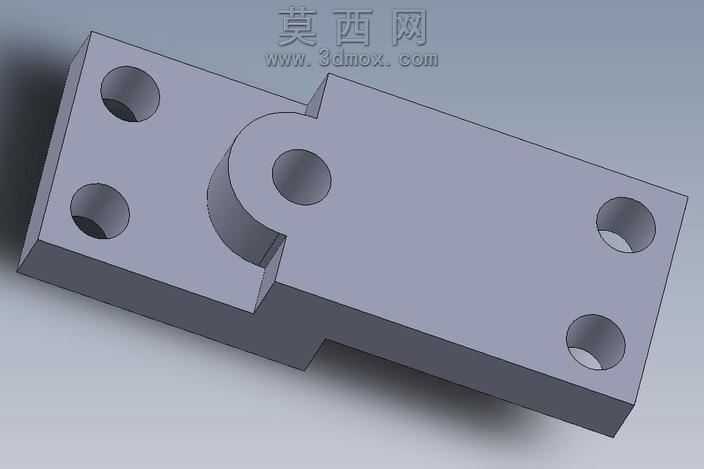

本作品为加速器踏板配套的杠杆构件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工的工艺合理性要求，对构件的每一处结构尺寸都做了精准的参数约束。从整体结构来看，构件主体为阶梯式块状基座，基座左侧设置两个同轴等径的安装通孔，用于将杠杆整体固定在踏板安装支架上，保证构件安装后的位置稳定性；基座中部设计有带通孔的凸耳铰接结构，该结构是杠杆的核心传动点位，孔位的同轴度、凸耳的厚度都经过反复校核，确保铰接后杠杆摆动顺畅无卡滞，同时能够承受踏板操作过程中传递的交变载荷；基座右侧同样设置两个安装通孔，用于连接踏板传动拉索或者推杆，将踏板的踩踏动作通过杠杆的力矩放大作用传递给后续的油门控制机构。建模过程中对所有孔位都做了倒角处理，避免安装过程中锐边划伤操作人员，同时去除了构件所有非必要的尖锐棱角，既提升了构件的外观质感，也符合机械零件的安全设计规范。材质设定上选用常用的45号钢作为构件的基础材质，渲染时还原了金属材质的哑光磨砂质感，对孔位内壁、构件棱边做了光影强化处理，清晰展现出各部分结构的位置关系与尺寸比例。设计思路上围绕杠杆的力矩传递核心功能展开，在保证结构强度满足使用要求的前提下，尽可能优化构件的外形尺寸，去除多余的材料冗余，实现构件的轻量化设计，同时各安装孔位的位置尺寸都参考了通用加速器踏板的安装标准设计，具备良好的适配性，可直接用于相关机械结构的设计参考、装配模拟以及工艺加工的前期验证。
