精密回转支承连接座结构设计作品

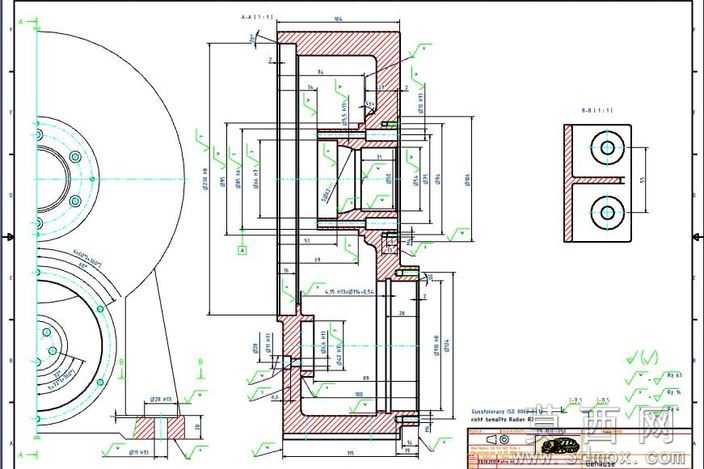

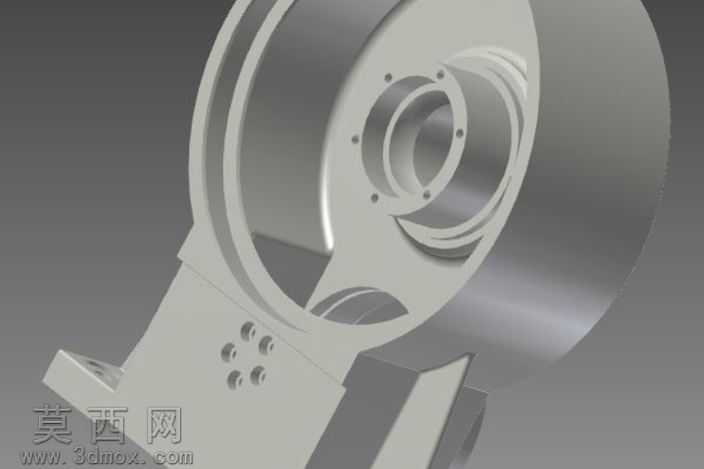

本作品采用Autodesk Inventor完成全参数化三维建模，建模过程遵循机械设计的基准统一原则，以构件的中心回转轴线作为主设计基准，依次搭建主体回转腔体、下部安装支臂的特征结构。主体回转腔体采用多层同轴阶梯环结构设计，建模时通过旋转凸台命令生成基础轮廓，再通过圆周阵列命令均匀布置端面的安装孔位，所有孔位的位置度、孔径尺寸均严格参照通用机械安装规范设定，保证与配套回转部件的装配适配性。下部安装支臂采用一体化铣削成型的结构设计，支臂与回转腔体的衔接处做了大圆角过渡处理，建模时通过放样融合命令实现衔接曲面的顺滑过渡，避免应力集中问题，支臂表面的多组安装孔采用线性阵列排布，孔位间距预留了标准紧固件的安装操作空间。材质设定阶段，为主体构件赋予了哑光银灰色金属材质，模拟铸造铝合金经喷砂氧化后的表面质感，材质参数调整了粗糙度、环境光反射率数值，让渲染效果更贴近真实工业零件的视觉表现。渲染环节采用三点布光方案，主光源从侧上方45度角投射，突出构件的阶梯环结构层次与孔位细节，辅助光源补充暗部光影，避免结构死角出现死黑区域，背景采用中性深灰色调，让金属构件的轮廓与结构细节更清晰呈现。设计过程中重点考量了构件的装配兼容性与结构强度，回转腔体的多层环槽结构预留了密封件、轴承的安装空间，下部支臂的安装面做了平面度公差的虚拟校验，保证安装后与配套基座的贴合精度，整体结构在满足安装功能的前提下，对非受力区域做了轻量化的挖槽处理，在不降低结构刚性的基础上减少构件整体重量，适配轻量化工业设备的使用需求。
