带辐条轮辋的橡胶轮胎总成结构设计

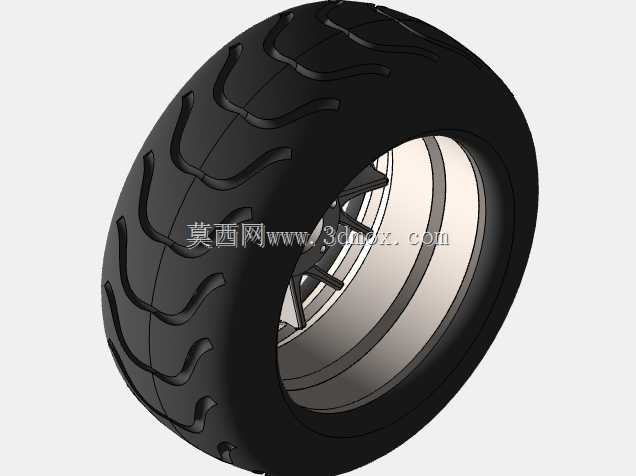

　　在非道路小型代步车辆、场地作业代步设备、低速电动载具的行走系统设计中，轮胎与轮辋的匹配设计直接决定了设备的行走抓地性能、行驶缓冲能力以及轮组装配的可靠性，这套带轮辋的轮胎总成，就是针对低速轻载行走场景做的适配化结构设计。先从实际应用场景说起，这类轮组常见于园区电动巡逻车、小型场地作业代步车、儿童电动越野玩具车、低速农用短途转运小车的行走端，和高速乘用车辆的轮胎不同，这类场景下轮组不需要承受过高的行驶速度带来的动载荷，反而需要兼顾非铺装路面的通过性、小石子路面的抗穿刺能力，以及低速转向时的侧向支撑性。

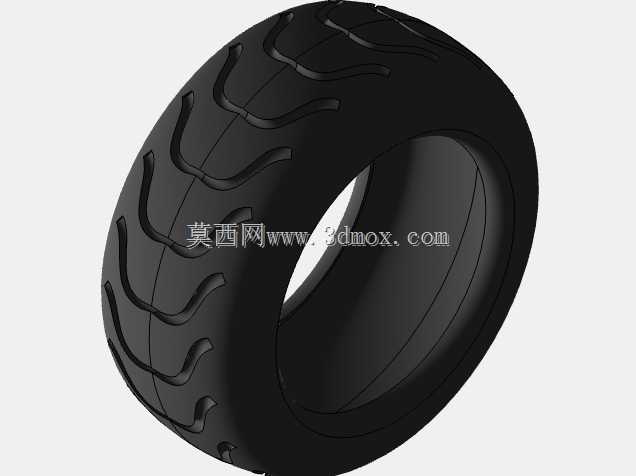

　　从产品功能特性来看，轮胎胎面采用了交错排布的弧形块状花纹设计，花纹块的凸起高度做了梯度处理，靠近胎侧的花纹块高度略低于胎面中心位置，这样的设计一方面能在松软泥土地面行驶时，让花纹块嵌入土层获得足够的抓地力，避免轮组打滑空转；另一方面在硬化铺装路面行驶时，胎面中心的花纹块优先接触地面，能减少不必要的行驶阻力，降低橡胶块的异常磨损。胎侧部分做了加厚的圆弧过渡设计，没有做生硬的直角转折，在轮组经过路面凸起障碍时，加厚胎侧可以吸收部分冲击载荷，避免胎侧因为瞬时挤压出现开裂，同时也能在轮组胎压出现小幅波动时，维持胎体的整体轮廓，不会因为轻微亏气就出现胎体脱层的问题。

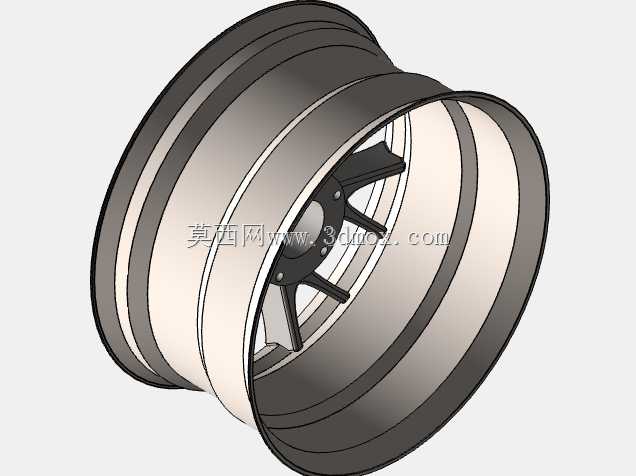

　　再看配套的轮辋部分，采用的是多辐条式的镂空结构，辐条从中心安装座向外呈放射状延伸到轮辋的外圈固定边，每根辐条都做了等厚度的加强筋处理，在保证整体支撑强度的前提下，尽可能减少了轮辋的整体重量，降低行走过程中的转动惯量，让设备起步和制动时的响应更灵敏。轮辋和轮胎的配合面做了一圈凸起的止口结构，轮胎安装到位后，胎圈位置刚好卡在止口和轮辋外沿的限位边之间，即使轮组在行驶过程中受到侧向的冲击力，也不会出现轮胎脱圈的问题，中心安装座预留了标准的轴孔安装位，周边均匀分布了螺栓固定孔，可以直接和行走驱动轴或者从动轴的连接法兰对接，不需要额外做转接件适配。从设计思路的角度来说，这套轮组在建模阶段就优先考虑了装配的便利性，轮胎和轮辋的配合公差做了合理的预留，既不会因为配合过紧导致装配时需要过大的压装力损伤胎圈，也不会因为配合过松导致装配后出现旷量。胎面花纹的排布做了错位处理，相邻的花纹块没有在同一条轴向直线上，这样轮组滚动时不会因为花纹块同时接触地面产生周期性的振动，能有效降低低速行驶时的胎噪，同时也能让胎面的磨损更均匀，避免局部花纹块过早磨损失效。关于外形尺寸与安装边界，这套轮组的整体外径适配10寸级别的安装空间，轮辋的轴向宽度控制在适配标准窄型胎的尺寸范围内，安装时需要注意中心轴孔的配合公差，以及螺栓孔的分布圆直径要和对接法兰的参数匹配，轮组安装后要保证和周边的车架、挡泥板等部件留有足够的跳动间隙，避免轮组在承受载荷被压缩或者转向时，和周边部件发生运动干涉。另外胎面的花纹深度在设计时就考虑了长期使用的磨损余量，正常使用场景下不需要频繁更换轮胎，轮辋的辐条镂空结构也方便日常清理缠绕在轮组上的杂草、缠绕物，不需要拆卸轮组就能完成日常维护。

　　在实际选型匹配时，还要注意这套轮组的额定载荷上限，不要在超出载荷范围的设备上使用，避免胎体因为过载出现过度形变，长期过载使用会加速橡胶老化，也会让轮辋辐条出现疲劳变形，影响轮组的使用寿命。建模过程中胎体的曲面做了连续的曲率过渡，没有出现曲面褶皱或者尖角，后续如果要做有限元分析，可以直接导入模型做胎体受力、轮辋应力的仿真计算，不需要再做额外的曲面修补工作，轮辋的安装孔位都做了标准化的参数化设计，如果需要适配不同的安装轴径，只需要修改中心孔和螺栓孔的参数就能快速衍生出不同适配版本的模型，不需要重新搭建整体结构。
