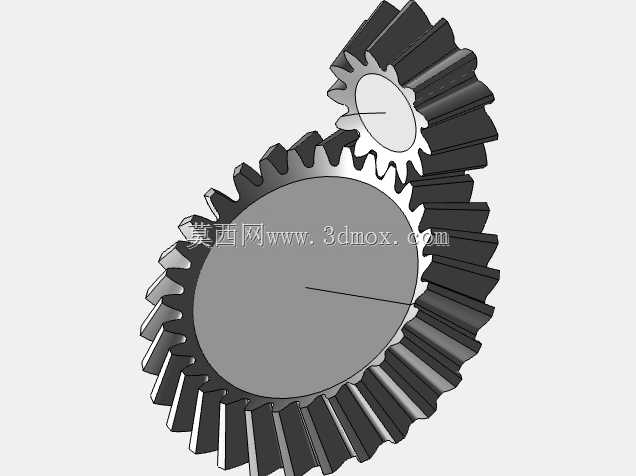

交错轴斜角55度锥齿轮啮合传动结构

项目分类:齿轮 发布时间:2025-01-01 ID:875176
  • 交错轴斜角55度锥齿轮啮合传动结构

  从结构设计逻辑来看,该齿轮副的节锥角按照55度轴交角做了匹配计算,两个齿轮的节锥母线汇交于同一点,保证啮合时节锥面做纯滚动,避免出现滑动磨损加剧的问题;轮齿采用斜齿修形设计,齿向方向做了微量的鼓形修缘,抵消安装误差带来的齿面偏载问题,即使安装时存在小范围的轴向窜动或者轴系角度偏差,也能保证齿面接触区域落在合理范围内,不会出现边缘接触导致的轮齿崩损。齿形参数匹配上,两个齿轮的模数统一,压力角采用标准机械传动常用的20度设计,齿顶高系数、顶隙系数均符合通用传动件设计规范,能和同参数的标准锥齿轮做适配替换,降低备件采购与维护成本。这套锥齿轮副采用55度轴交角设计,主要用于解决空间内两交错垂直轴之间的旋转运动传递需求,在差速传动、进给机构、角度转向动力输出场景中应用广泛,常见于小型机床进给箱、农用机械转向传动单元、轻工设备的动力换向模块中,相比直齿锥齿轮,斜齿结构的啮合重合度更高,传动过程中轮齿是逐步进入和退出啮合状态,能有效降低传动冲击与运行噪音,适合中低速、有一定传动平稳性要求的动力传输场景。

  安装边界层面,大齿轮的轮毂端面设计有定位止口,和安装轴的配合面采用过渡配合公差,装配时可以通过止口快速定位轴向位置,不需要反复调整啮合间隙;小齿轮的轴伸长度预留了足够的轴承安装空间,可匹配常用的深沟球轴承或者圆锥滚子轴承,满足不同径向载荷的支撑需求;两个齿轮的安装中心距公差按照IT7级精度控制,装配时通过调整垫片厚度就能控制齿侧间隙在0.1-0.2mm的合理区间,既不会因为间隙过小出现卡滞发热,也不会因为间隙过大导致传动回程误差超标。

  实际使用过程中,这套齿轮副的传动比按照大小轮的齿数比设定,能实现固定比例的转速与扭矩转换,大齿轮输出端的扭矩放大倍数和传动比成正比,适合输入端高转速低扭矩、输出端低转速大扭矩的动力转换场景;轮齿的齿面粗糙度设计要求达到Ra1.6,加工时可以采用铣齿后剃齿的工艺实现,不需要过高的磨削加工成本,就能满足日常传动的耐磨需求;齿轮的基体材料可根据载荷场景选择45号钢调质或者20CrMnTi渗碳淬火,中低载荷场景下采用45号钢调质处理就能满足使用寿命要求,重载冲击场景下更换为渗碳淬火工艺即可,不需要修改整体结构尺寸。

  在结构细节上,大齿轮的轮缘和轮毂之间设计有均匀分布的减重孔,在不影响轮体结构强度的前提下降低整体转动惯量,减少传动启停过程中的惯性冲击;小齿轮因为整体尺寸较小,采用齿轮轴一体化设计,避免了键连接带来的应力集中问题,提升小齿轮的整体抗扭强度。啮合区域的润滑设计适配脂润滑或者稀油润滑两种方式,采用脂润滑时可以在齿轮箱对应位置加装注油嘴,定期补充润滑脂即可,维护流程简单;采用稀油润滑时,齿轮箱的油位高度设置在大齿轮轮齿的1/3高度处,运转时大齿轮带起的润滑油就能覆盖到整个啮合区域,保证齿面的充分润滑,降低齿面磨损速率。这套结构在建模过程中严格按照锥齿轮的展成原理生成齿面,齿面的渐开线轮廓完全符合啮合原理,不存在干涉问题,装配后两个齿轮的啮合接触斑点沿着齿长和齿高方向的分布都符合设计要求,可直接用于结构验证、装配干涉检查、工程出图等场景,也可作为同类型传动结构设计的参考模板,帮助设计人员快速完成轴交角55度的锥齿轮传动方案选型与结构细化。
