交错啮合螺旋锥齿轮传动副结构

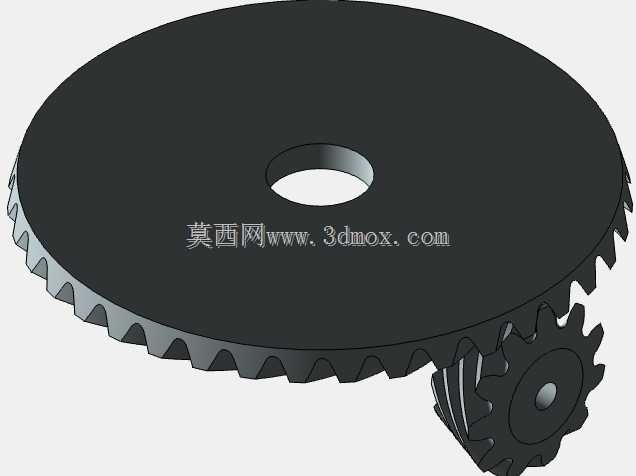

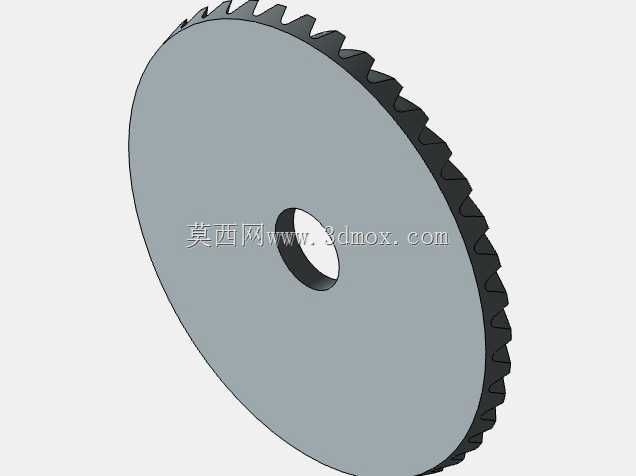

　　这套螺旋锥齿轮传动副，主要用于需要实现交错轴动力传递的机械传动场景，常见于差速机构、角度换向传动箱、小型动力输出单元中，能够在两轴轴线存在空间交错角的工况下完成旋转运动与扭矩的稳定传递，相比直齿锥齿轮，其啮合过程的重合度更高，传动过程中的冲击载荷更小，运行噪音更低，适合中高速、有一定载荷波动的传动场合。从结构设计来看，大轮采用盘式结构，中心设置通孔用于安装定位与轴系配合，轮齿沿锥面呈螺旋状分布，齿向的螺旋角设计经过匹配计算，能够保证与小轮啮合时齿面接触痕迹沿齿长方向合理分布，避免出现边缘接触导致的齿面局部应力集中，延长零件使用寿命。

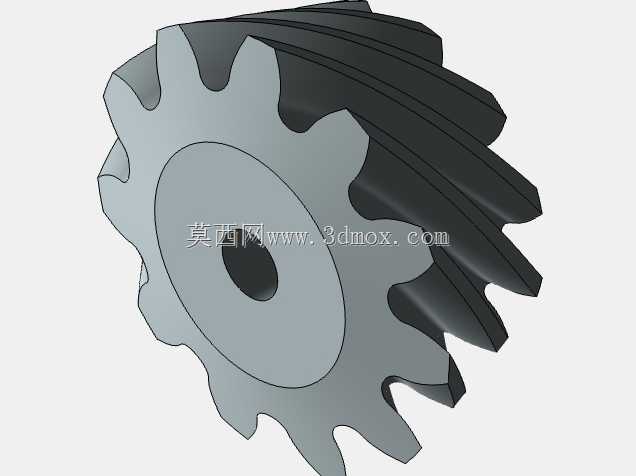

　　小轮为轴齿轮一体式结构，轮齿的螺旋方向与大轮匹配，啮合时轮齿从一端逐步进入啮合再逐步退出，不会出现直齿锥齿轮整齿突然啮合、突然脱离的冲击问题，传动平稳性有明显提升。在安装边界设计上，大轮的中心孔尺寸、轮坯外径、齿面锥角都经过参数化匹配，安装时需要保证两轴的交错角、安装距、轴交角偏移量控制在设计公差范围内，否则会出现齿面接触区偏移，轻则导致传动噪音增大、磨损加快，重则出现卡滞、断齿等失效问题。设计过程中首先根据传动比要求确定大小轮的齿数匹配，再结合传递扭矩的大小核算轮齿的弯曲强度与接触强度，确定齿宽、模数、螺旋角等核心参数，之后通过齿面修形优化，补偿安装误差与受载变形带来的啮合偏移，保证实际装配后齿面接触区处于齿面中部位置。

　　这类齿轮副在实际设备中，常被用于需要改变动力传递方向的部位，比如小型动力头的角度输出、输送设备的换向传动单元、专用机床的进给传动换向结构，相比蜗杆蜗轮传动，其传动效率更高，发热更小，适合连续运转的工况；相比直齿锥齿轮传动，其承载能力更强，运转更平顺，适合对传动噪音有一定要求的设备场景。建模过程中严格按照锥齿轮的啮合原理构建齿面，保证齿形的准确性，轮坯部分的结构做了简化处理，去除了不必要的工艺倒角、减重槽等非核心结构，保留了安装定位的核心尺寸基准，方便后续在装配设计中直接调用，也可用于后续的工程图生成、干涉检查、运动仿真等工作。

　　在实际选型应用时，需要注意根据输入转速、传递扭矩、工况载荷系数匹配对应的参数，同时要配套对应的轴承支撑结构，保证轴系的刚性，避免受载后轴系变形导致齿轮啮合错位。齿面的加工通常采用铣齿、磨齿工艺，建模时的齿面参数可以直接对接加工编程，减少后续工艺设计的重复工作。这套传动副的啮合间隙设计也预留了合理范围，既保证传动过程中不会因热膨胀出现卡滞，也不会因间隙过大导致传动回程误差超标，满足多数通用机械传动的精度要求。
