同轴式行星减速传动机构三维结构

项目分类:齿轮 发布时间:2025-01-01 ID:875541
  • 同轴式行星减速传动机构三维结构
  • 同轴式行星减速传动机构三维结构

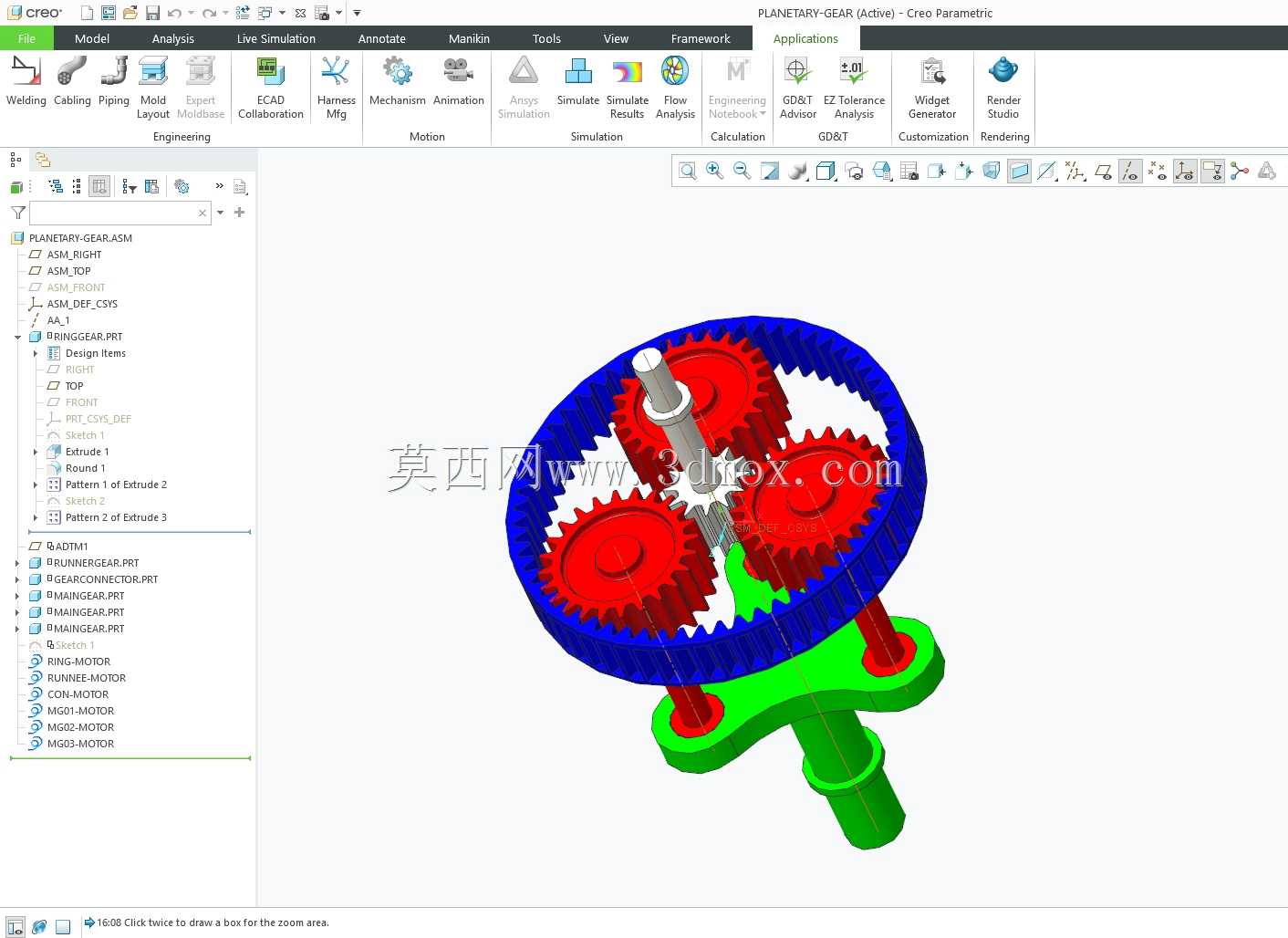

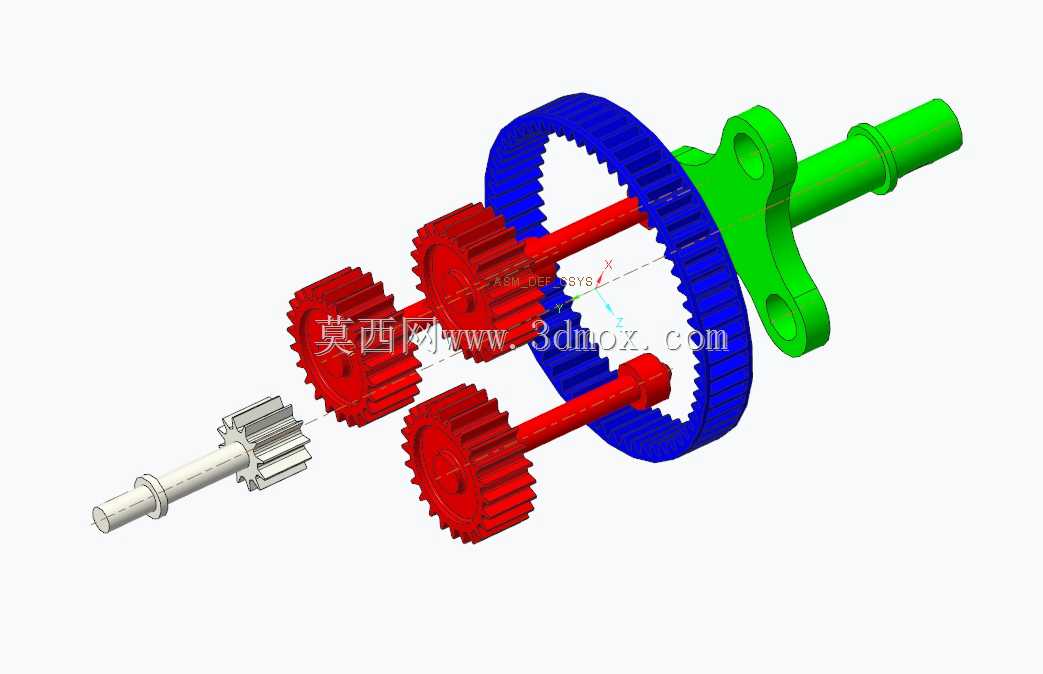

  这套行星齿轮传动结构,是典型的NGW型同轴减速构型,日常在小型伺服驱动末端、电动执行器、便携动力工具、小型输送线驱动单元里都能见到同原理的结构应用,核心是利用行星轮的公转+自转复合运动,在极小的轴向空间内实现大传动比的动力传递,相比平行轴定轴齿轮组,同传动比下体积能压缩40%以上,承载能力却能提升近一倍,非常适合安装空间受限、输出扭矩要求较高的传动场景。从结构细节来看,这套模型完整还原了内齿圈、三个均匀分布的行星轮、太阳轮输入轴、行星架输出端的全部配合关系:蓝色的内齿圈作为固定构件时,动力从中心太阳轮输入,三个红色行星轮同时与太阳轮、内齿圈啮合,将动力通过绿色的行星架整合输出,三个行星轮呈120°均布,能让啮合载荷均匀分摊到三组齿面上,避免单齿受力过载,同时抵消径向啮合分力,让输入输出轴的径向载荷大幅降低,减少支撑轴承的磨损。

  设计这类行星传动结构时,首先要确定的是配齿参数,需要满足邻接条件、同心条件、传动比条件、安装条件四个核心约束,三个行星轮的齿宽、齿厚参数完全一致,安装时行星轮上的销轴与行星架安装孔采用间隙配合,保证行星轮能绕销轴自由转动,同时销轴的压装深度要控制在行星架厚度的2/3以上,避免大扭矩输出时销轴脱出。从安装边界来看,这套结构的输入轴为中心太阳轮延伸出的圆柱轴段,输出端为行星架下方的带台阶圆柱轴,两个轴段保持严格同轴,安装时输入侧可通过联轴器与驱动电机轴直连,输出侧可通过键连接或过盈配合与负载端连接,内齿圈的外圆为光滑圆柱面,可直接压装入设备的安装壳体内,靠端面台阶实现轴向定位,不需要额外的径向固定结构,整体装配后轴向尺寸紧凑,径向轮廓以内齿圈外圆为最大边界,安装时只需要预留对应直径的圆柱安装腔即可,不需要复杂的定位结构。

  在实际使用场景中,这类行星结构如果采用金属材质加工,齿面做渗碳淬火处理,可传递几十牛米的输出扭矩,适合小型自动化设备的旋转驱动、电动阀门的执行端驱动、家用电动工具的减速输出;如果采用POM或尼龙材质注塑加工,可用于小型玩具、智能家居的传动部件,运转噪音更低,自重更轻。建模过程中需要重点关注齿轮啮合的侧隙控制,太阳轮与行星轮、行星轮与内齿圈之间要预留合理的齿侧间隙,避免加工误差导致装配时卡齿,同时行星架上的三个行星轮安装孔的位置度公差要控制在0.02mm以内,保证三个行星轮能同时与两个啮合件接触,避免出现单轮受力的情况;内齿圈的齿向公差要与行星轮、太阳轮匹配,减少啮合时的偏载,延长齿轮使用寿命。

  另外这套结构的润滑方式也很明确,封闭安装时可在内齿圈腔体内填充润滑脂,依靠行星轮的转动带起润滑脂覆盖所有啮合面,不需要额外的油路设计,维护成本很低,适合免维护的长周期使用场景。从结构受力角度分析,当内齿圈固定、太阳轮输入、行星架输出时,传动效率能达到97%以上,功率损失主要来自齿轮啮合摩擦、行星轮销轴的转动摩擦、轴承的滚动摩擦,只要配合公差控制合理,整体传动效率远高于蜗轮蜗杆类减速结构,同时没有自锁特性,反向拖动时阻力更小,适合需要双向传动的场景。如果需要调整传动比,只需要更换太阳轮和行星轮的齿数,保持内齿圈齿数与太阳轮齿数的和能被行星轮个数整除,就能在不改变外部安装尺寸的前提下,调整输出转速和扭矩,适配不同的负载需求,这也是行星传动结构在工业领域被广泛应用的核心优势之一。
