闭式同轴二级圆柱齿轮减速装置结构

　　在各类需要匹配原动机与工作机转速扭矩的工业场景里，这类闭式二级圆柱齿轮减速结构是应用频次极高的传动单元，从输送线驱动、小型物料加工设备到轻工机械的动力传递环节，都能见到这类结构的身影。它的核心作用是把原动机输出的高转速低扭矩动力，通过两级齿轮啮合的减速增扭作用，转换为工作端需要的低转速高扭矩输出，让动力输出特性匹配负载的实际运行需求，避免原动机直接带载出现扭矩不足、转速过高无法适配工况的问题。

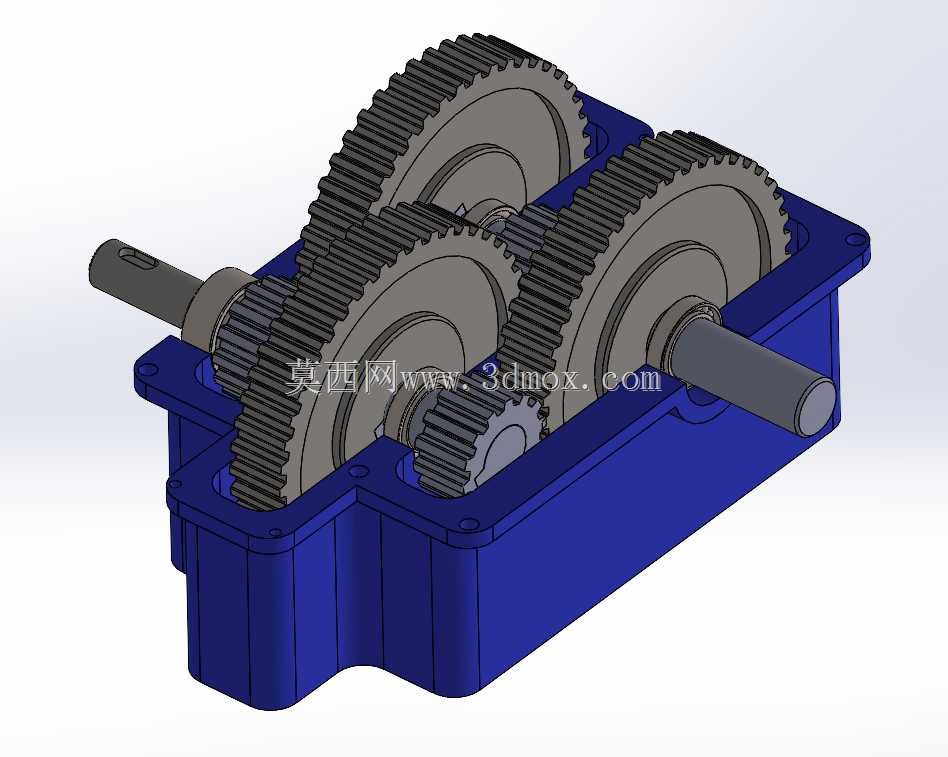

　　从结构设计逻辑来看，这个减速装置采用了同轴式输入输出轴布局，输入轴与输出轴的轴线处于同一直线上，这种布局的优势在于能大幅压缩减速箱的轴向安装空间，对于安装位置轴向尺寸受限的设备场景适配性更好。箱体内布置了两对啮合的圆柱直齿轮，高速级小齿轮与输入轴配合，将动力传递给高速级大齿轮完成第一级减速，中间轴上的低速级小齿轮再与输出轴上的低速级大齿轮啮合，完成第二级减速，两级传动的传动比分配遵循等强度设计原则，让两对齿轮副的接触强度、弯曲强度尽可能趋近，避免某一级齿轮过早出现疲劳失效，延长整体传动单元的使用寿命。

　　箱体采用剖分式铸铁结构设计，箱座与箱盖通过螺栓连接紧固，这种结构既可以保证箱体的刚性，承受齿轮啮合过程中产生的径向与轴向载荷，减少传动过程中的箱体变形，也方便后期装配、检修时对内部齿轮、轴系、轴承部件进行拆装调整。输入轴与输出轴都伸出箱体外部，轴端加工有标准键槽，用于和原动机输出端、负载输入端的联轴器或带轮进行周向固定，保证扭矩传递过程中不会出现相对滑动。箱体上预留有轴承安装孔位，轴系通过深沟球轴承支撑在箱体上，轴承位置对应设计有密封结构，防止箱体内的润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部污染润滑油与齿轮啮合面。

　　从安装边界来看，这类减速装置的箱体底部设计有平整的安装基面，基面上加工有对应规格的安装螺栓孔，安装时可以通过螺栓将减速箱固定在设备的安装机架上，安装基面的平面度有严格公差要求，避免安装后箱体出现翘曲变形，导致轴系同轴度超差，加剧齿轮与轴承的磨损。输入轴与输出轴的轴伸长度、轴径尺寸都遵循通用传动件的尺寸规范，能够和市面上常规规格的联轴器、带轮进行适配，不需要额外定制连接部件，降低设备配套的成本。齿轮的参数设计上，采用了标准模数的渐开线圆柱直齿轮，齿面经过调质处理，保证齿面有足够的硬度与耐磨性，齿芯保持足够的韧性，能够承受短时过载冲击，不会出现断齿问题。齿轮啮合侧隙控制在合理范围内，既可以补偿齿轮加工、装配产生的误差，避免齿轮运转过程中出现卡滞，也能在啮合面之间形成稳定的润滑油膜，减少齿面磨损，降低传动过程中的噪音与振动。

　　在实际工况应用中，这类减速装置通常采用油浴润滑方式，箱体内加注规定标号的齿轮油，油面高度浸没低速级大齿轮的部分齿宽，齿轮运转时会将润滑油带到啮合面与轴承位置，实现运动部件的润滑，不需要额外配置复杂的润滑系统，结构简单可靠，维护成本低。箱体侧面设计有油位观察结构与放油螺塞，方便日常运维时检查油位高度、更换老化的润滑油。整体结构没有冗余的设计部件，所有结构都服务于动力传递的核心功能，传动效率稳定，在额定负载工况下能够长期连续运行，适合在环境相对洁净、载荷平稳的通用工业场景中使用。
