同轴式齿轮减速传动装置结构设计

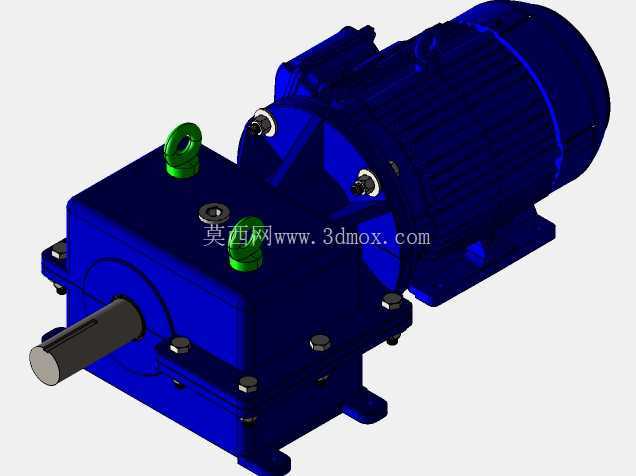

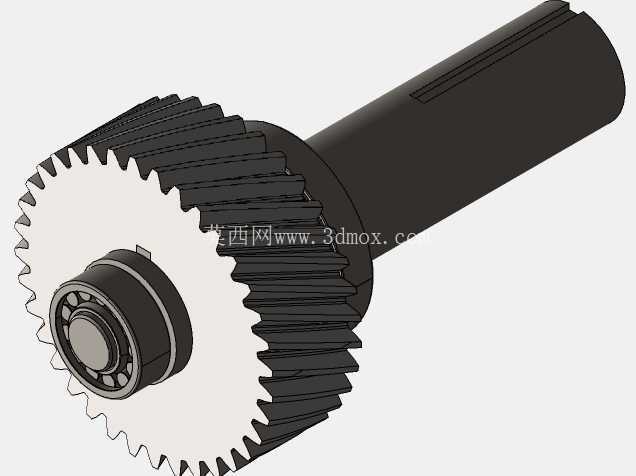

　　在轻工输送、小型自动化生产线、食品包装机械这类对安装空间有严格限制的传动场景里，同轴式减速结构一直是选型优先级较高的方案，这类结构的输入轴与输出轴处于同一轴线，能大幅压缩传动单元的轴向安装尺寸，不需要额外布置偏置的传动连接结构，整套动力单元可以直接对接负载端，减少中间联轴器的使用数量，降低整套传动链的装配累积误差。从结构设计逻辑来看，这套同轴减速装置采用集成式箱体设计，将齿轮传动组与驱动电机的连接法兰做了一体化铸造处理，箱体结合面采用精加工定位止口配合，螺栓沿箱体分型面均匀排布，保证箱体合箱后的密封性能与齿轮啮合的同轴度精度，避免长期运行后因箱体变形导致的齿轮偏磨、异响问题。箱体顶部设置的两个吊环结构，是针对整机组装与后期维护设计的承重点位，单台装置的重量集中在箱体齿轮段与电机段，吊环的安装位置刚好匹配整机重心，车间吊装转运时不需要额外调整吊点位置，就能保证装置处于水平姿态，方便对接设备安装基面。输出轴采用平键连接结构，轴伸端的长度与直径尺寸匹配常规负载端的连接毂尺寸，安装时不需要额外加工转接轴套，轴肩位置设置的密封槽用来安装骨架油封，防止箱体内的润滑脂沿轴伸缝隙渗漏，同时阻挡外部环境的粉尘、切削液进入箱体内部破坏齿轮润滑环境。

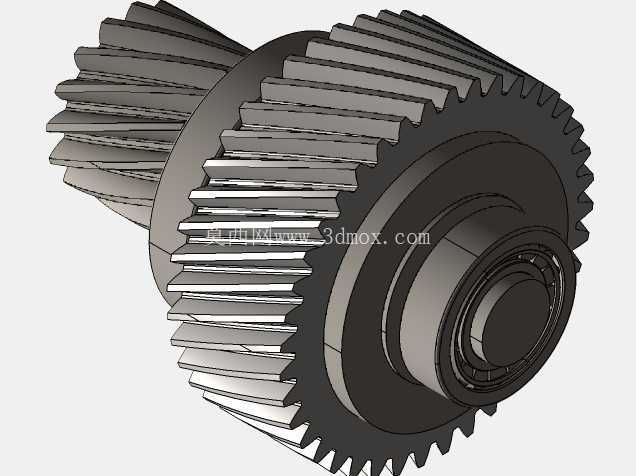

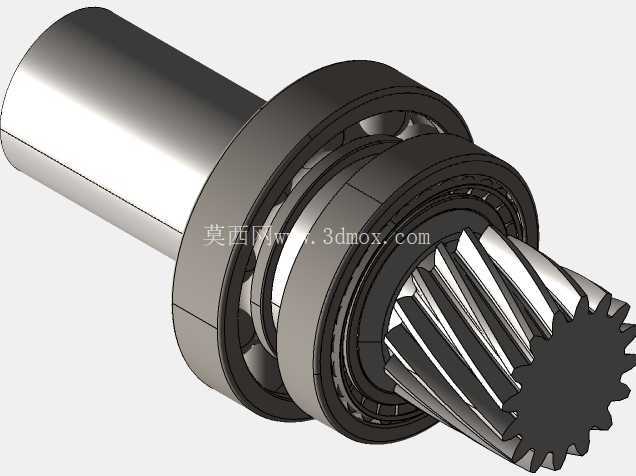

　　箱体底部的安装脚采用整体式铸造结构，四个安装脚的基面经过铣削加工，保证安装时与设备机架的贴合度，安装孔采用长圆孔设计，允许装配时做小范围的位置调整，降低机架加工的位置精度要求，现场安装时不需要反复铰孔对位就能完成固定。传动级的设计上，同轴结构采用多级圆柱齿轮直齿传动，齿轮参数经过模数匹配与齿宽校核，能保证在额定输出扭矩下轮齿的接触强度与弯曲强度满足长期运行要求，齿轮与轴的连接采用平键加过盈配合的方式，避免正反转切换时出现键槽松动的问题。输入端与电机的连接采用法兰直连结构，取消了传统的皮带轮、链轮等中间传动环节，传动效率更高，同时也消除了中间传动件打滑、磨损带来的传动比失准问题，适合对传动速比精度有一定要求的定速输送场景。

　　在实际选型应用中，这类同轴减速装置常被用在小型皮带输送机的驱动端、自动化包装线的辊筒传动、小型搅拌设备的动力输入端，因为同轴布置的特性，整套动力单元可以直接嵌入设备的机架内部，不会突出机架侧面占用额外的操作空间，对于设备布局紧凑的生产线来说，能有效减少整机的外形尺寸。设计过程中对安装边界的考量也比较充分，电机接线盒的位置设置在箱体侧上方，接线操作时不需要拆除周边的防护结构，输出轴的轴伸长度控制在合理范围，避免轴伸过长导致的轴端挠度变形，箱体侧面的油位观察结构（虽然模型做了简化处理，但实际结构中会预留位置）可以方便运维人员定期检查箱体内润滑油的液位，及时补充润滑介质。

　　齿轮传动腔的内壁设计有加强筋结构，一方面提升箱体的整体刚性，减少齿轮啮合时的箱体共振噪音，另一方面可以作为润滑油的导流结构，让齿轮运转带起的润滑油能沿加强筋流到各个轴承位置，保证轴承的充分润滑，延长轴承的使用寿命。整套装置的外形轮廓没有多余的突出结构，所有外露的螺栓头都不超出箱体的最大外轮廓，避免设备运行过程中螺栓头勾挂周边的管线、操作人员的衣物，提升设备运行的安全性。在三维建模过程中，这类结构需要重点关注各个配合面的公差匹配，比如箱体轴承孔的同轴度、输出轴与输入轴的位置度、安装脚基面的平面度，这些尺寸公差会直接影响最终装配完成后的运行精度与噪音水平，建模时需要提前预留加工余量与装配间隙，避免实际生产时出现装配干涉的问题。
