工业维护教学用减速机拆解结构展示

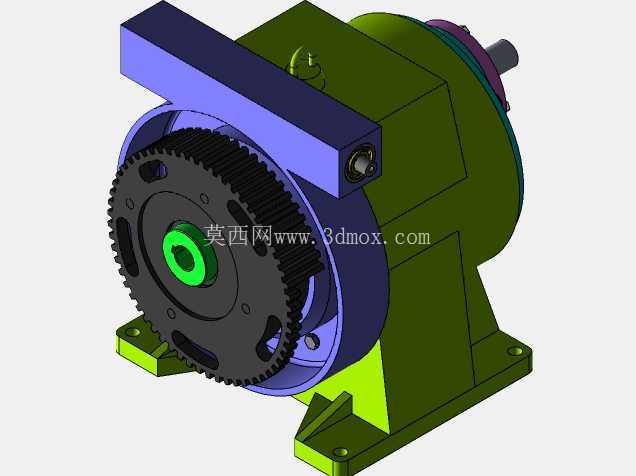

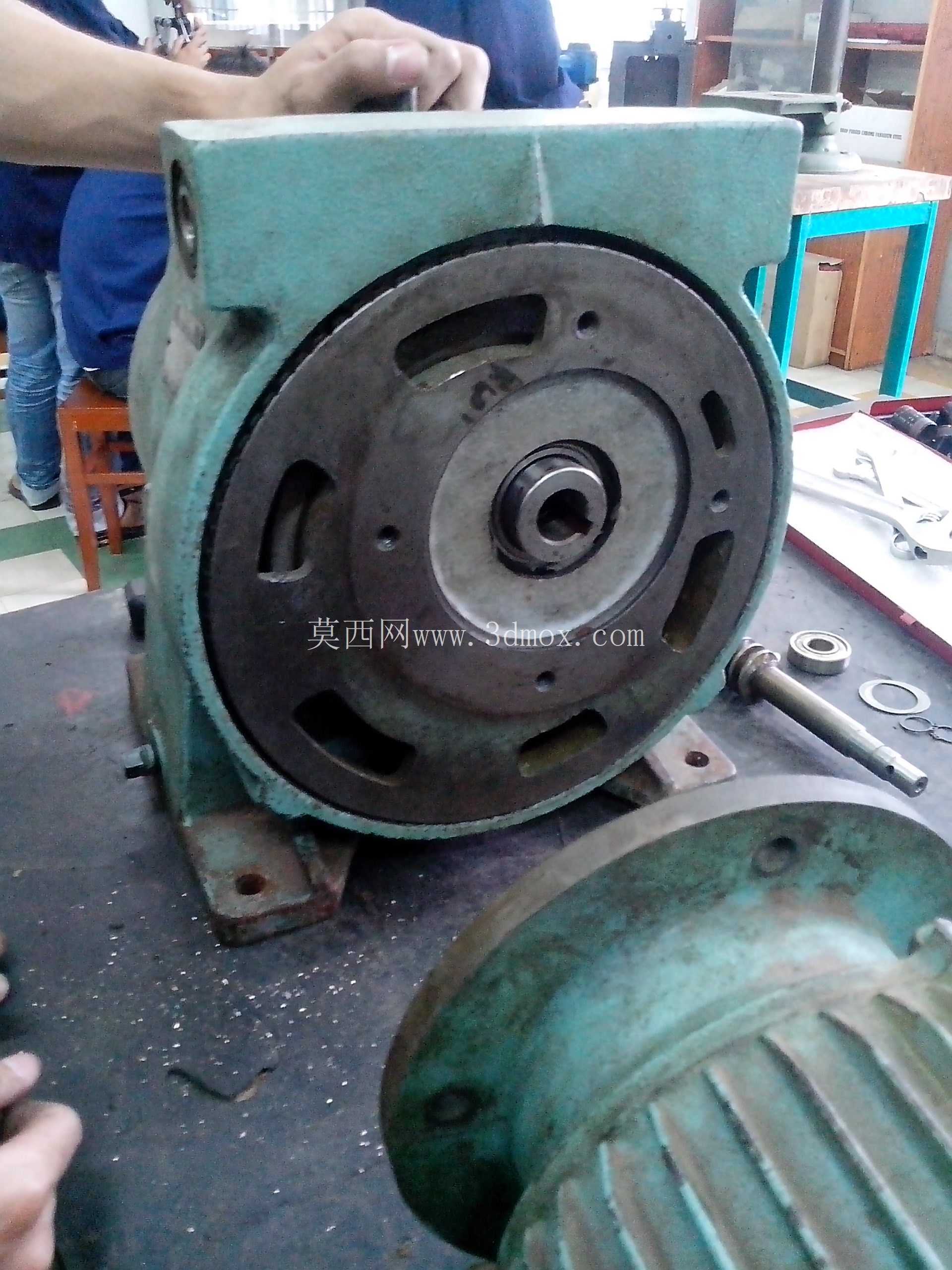

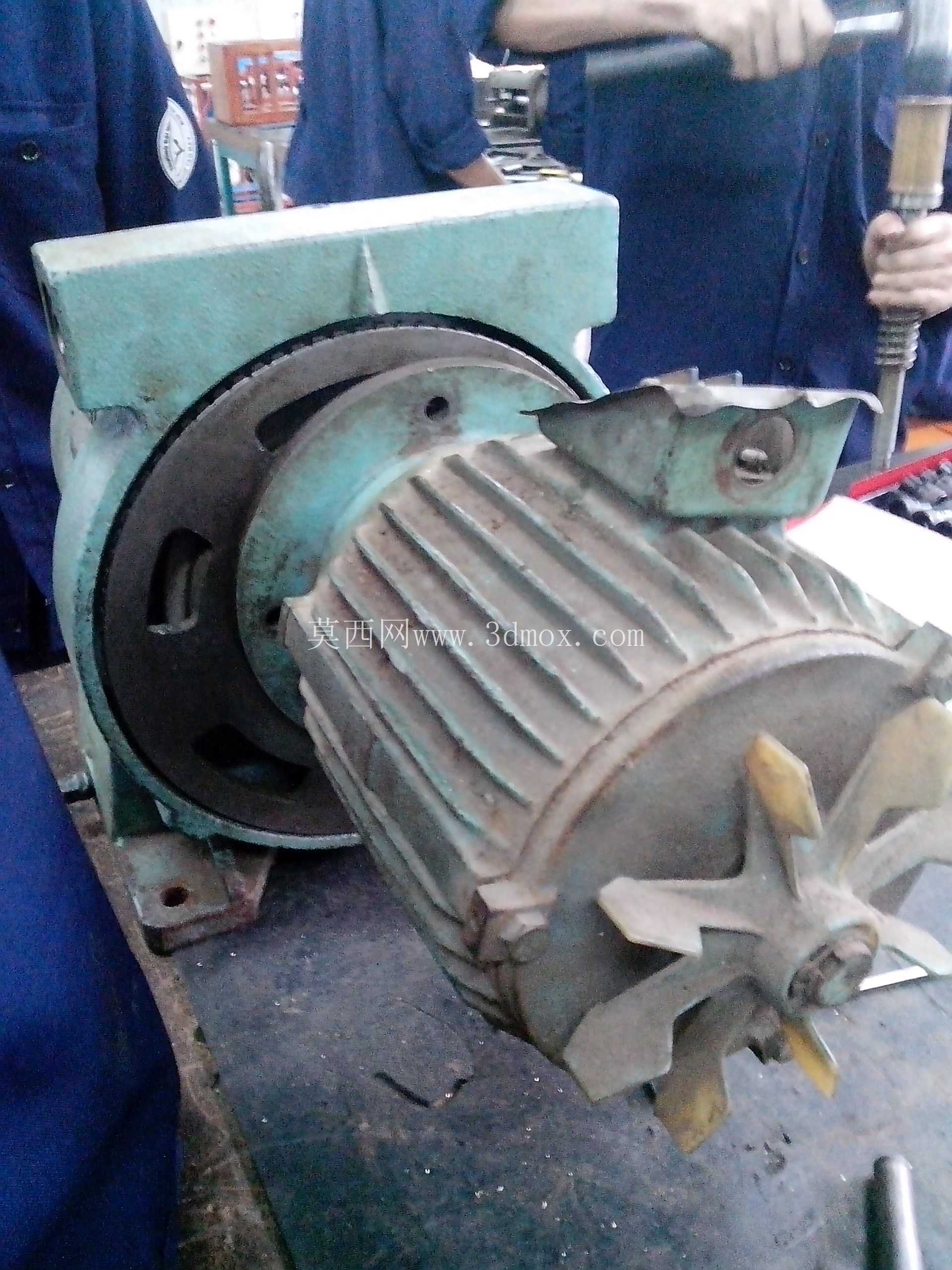

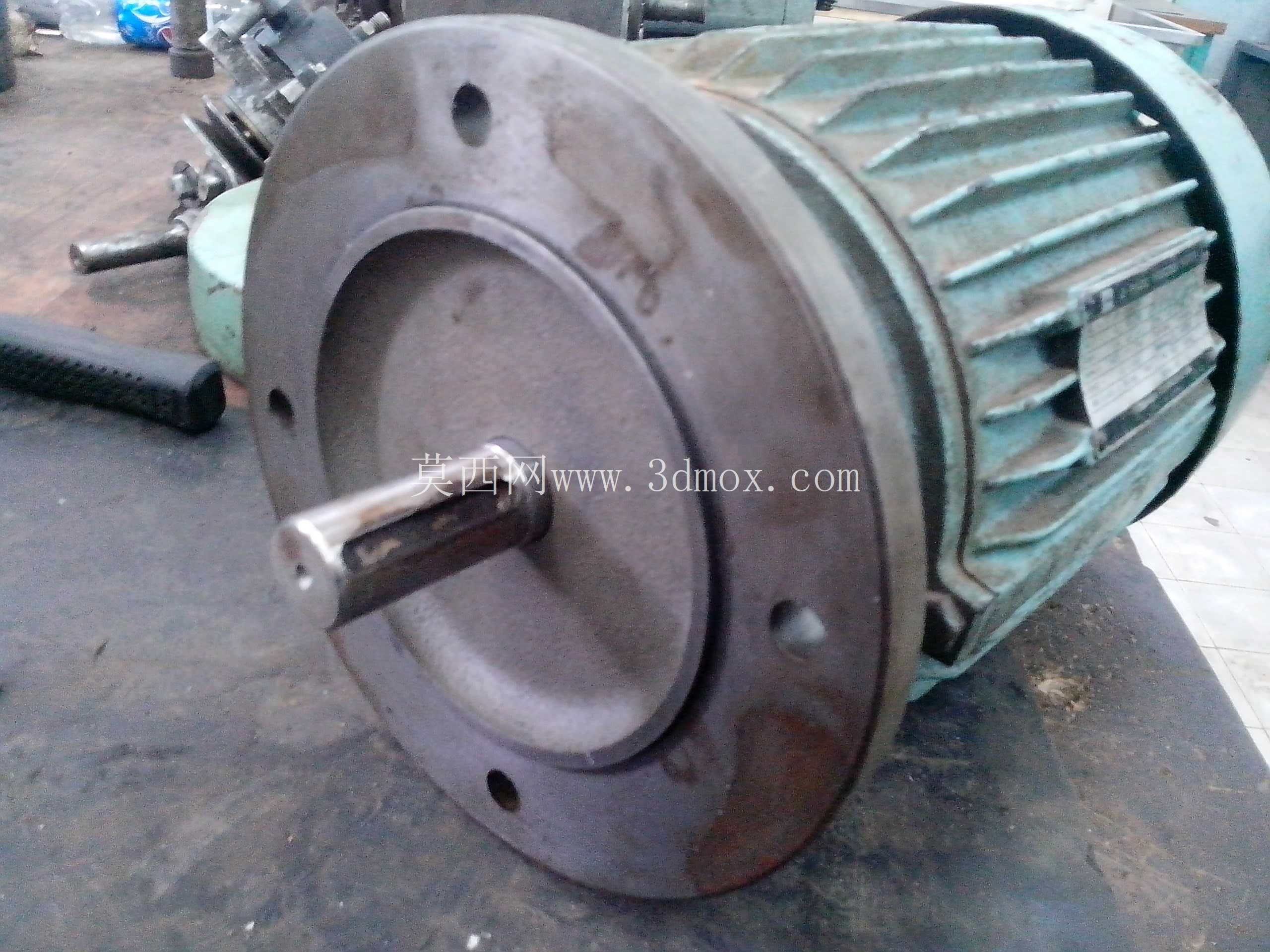

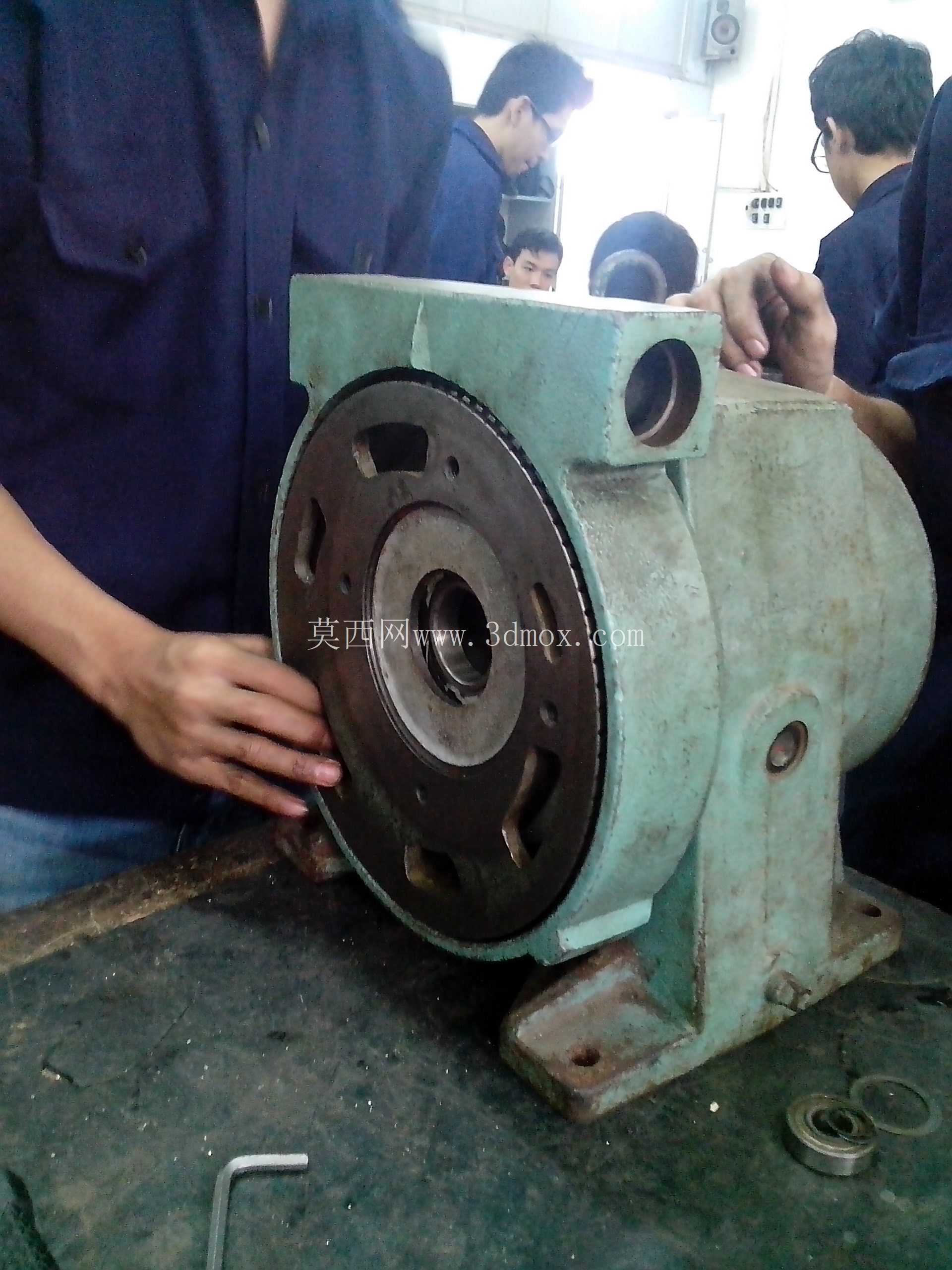

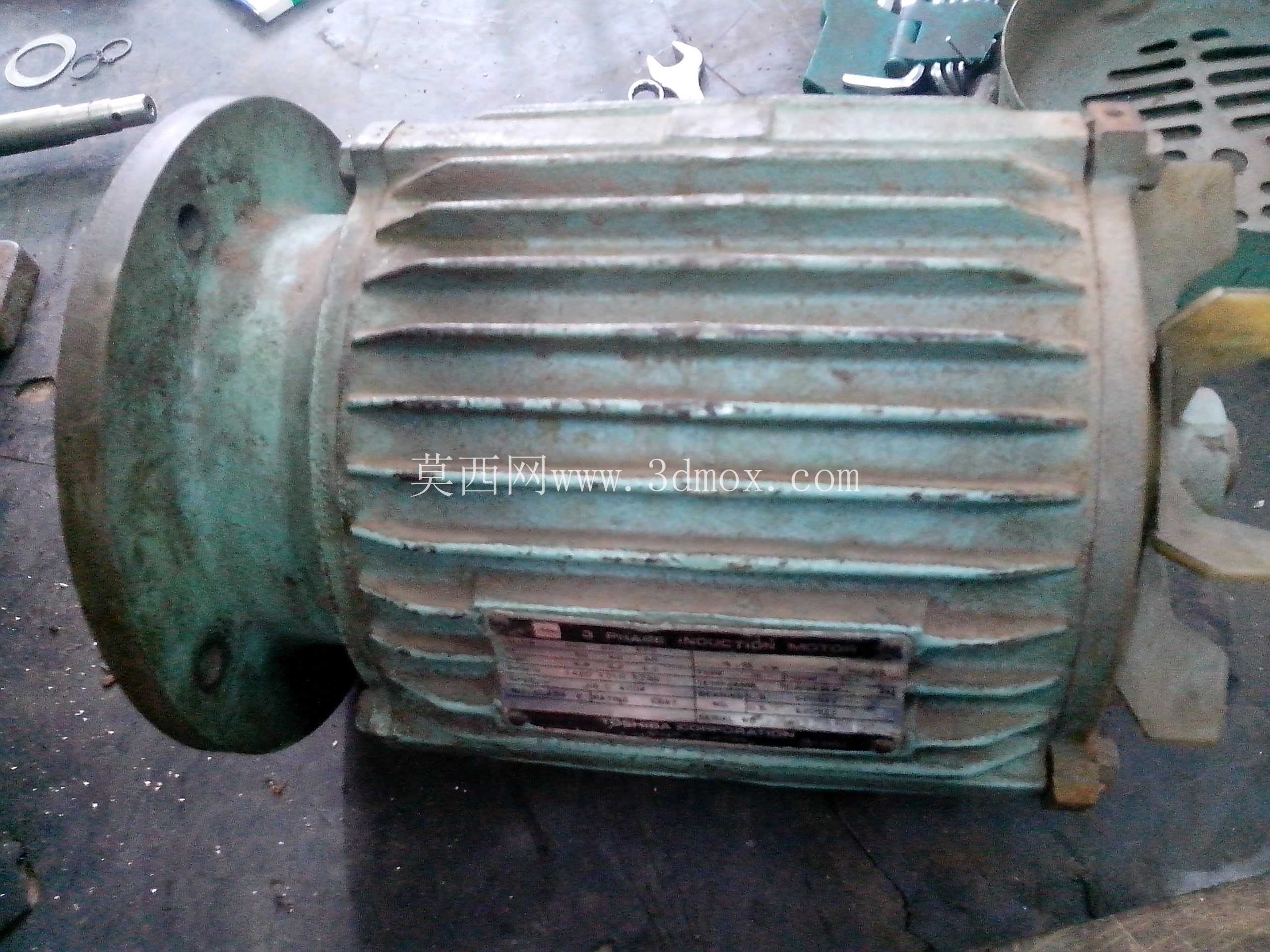

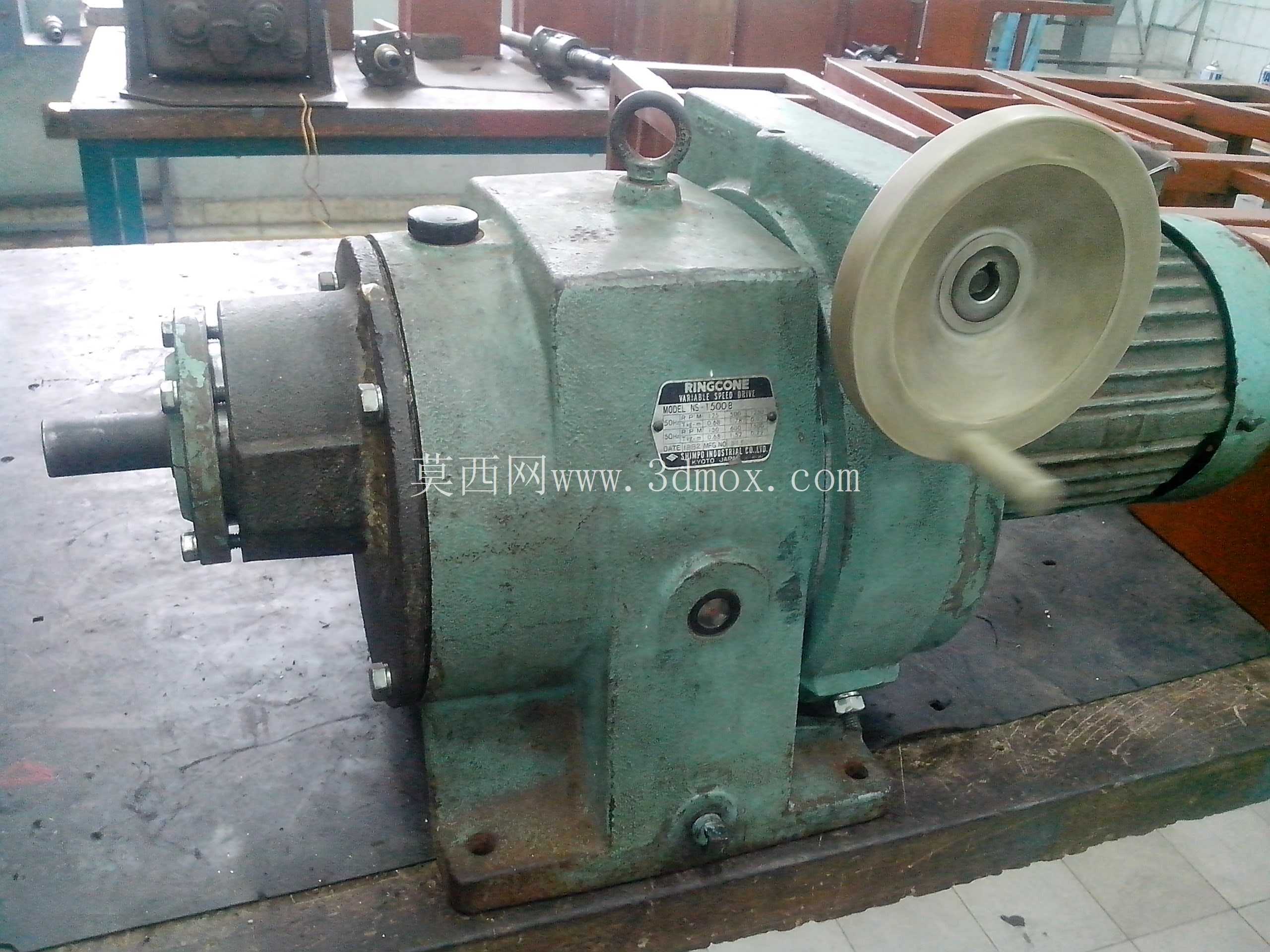

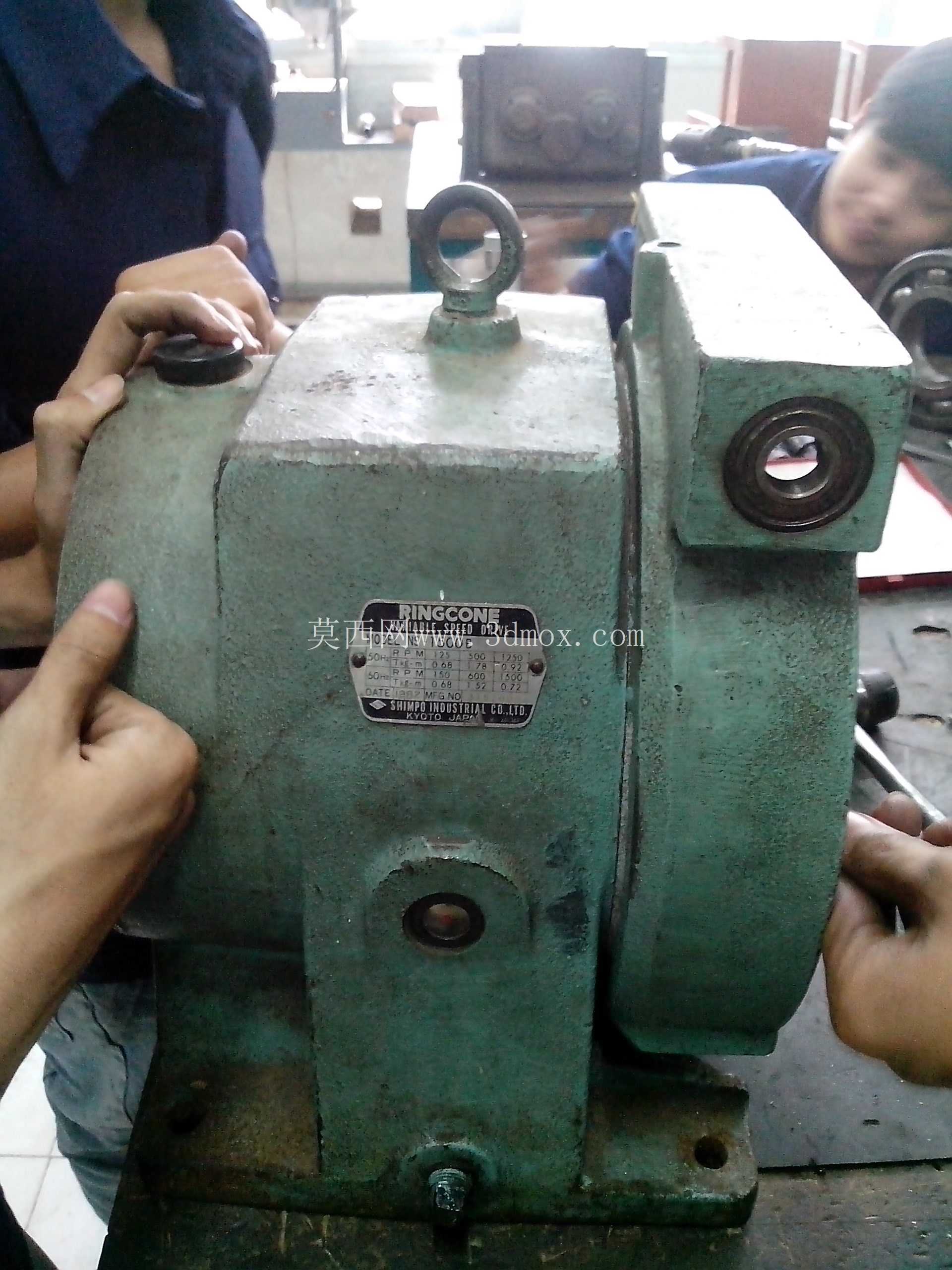

　　这套可用于工业维护实训的减速机结构，核心服务于职业院校、企业设备维保岗的实操教学场景，能让参训人员直观理解减速传动部件的装配逻辑、配合关系与常见损耗点。从实际产线应用来看，这类同轴式减速结构常配套在输送线、小型搅拌设备、物料提升机构的动力端，承担匹配电机输出转速、放大输出扭矩的核心作用，日常运维中拆装频次不低，很多一线维保人员的入门实操，就是从这类结构的拆检、换件、复装开始的。

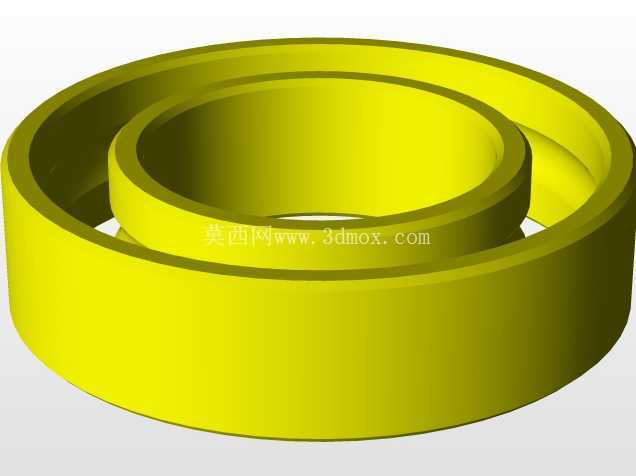

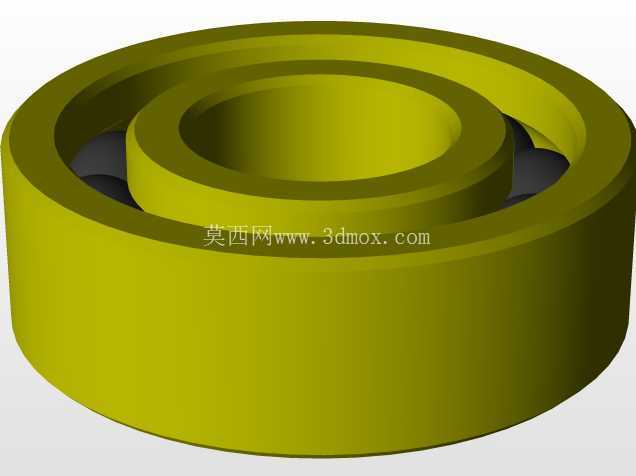

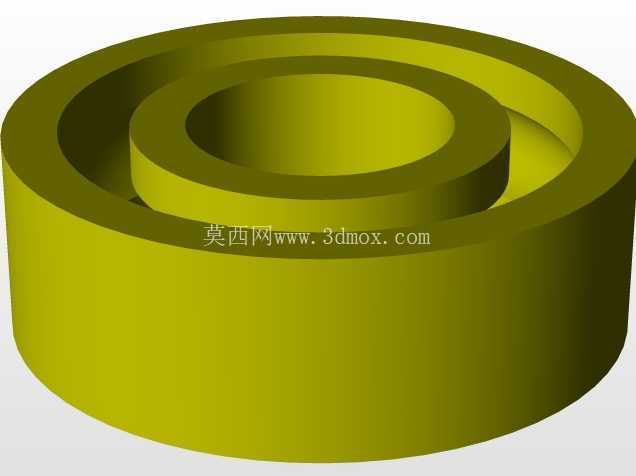

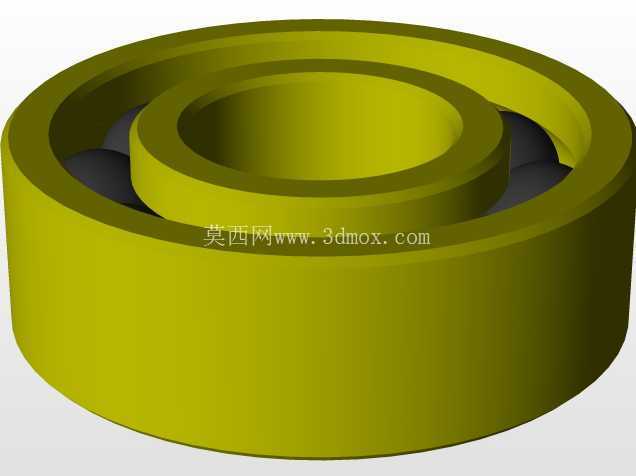

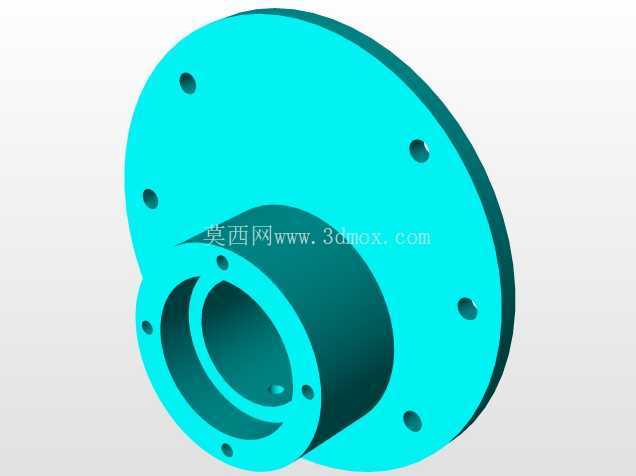

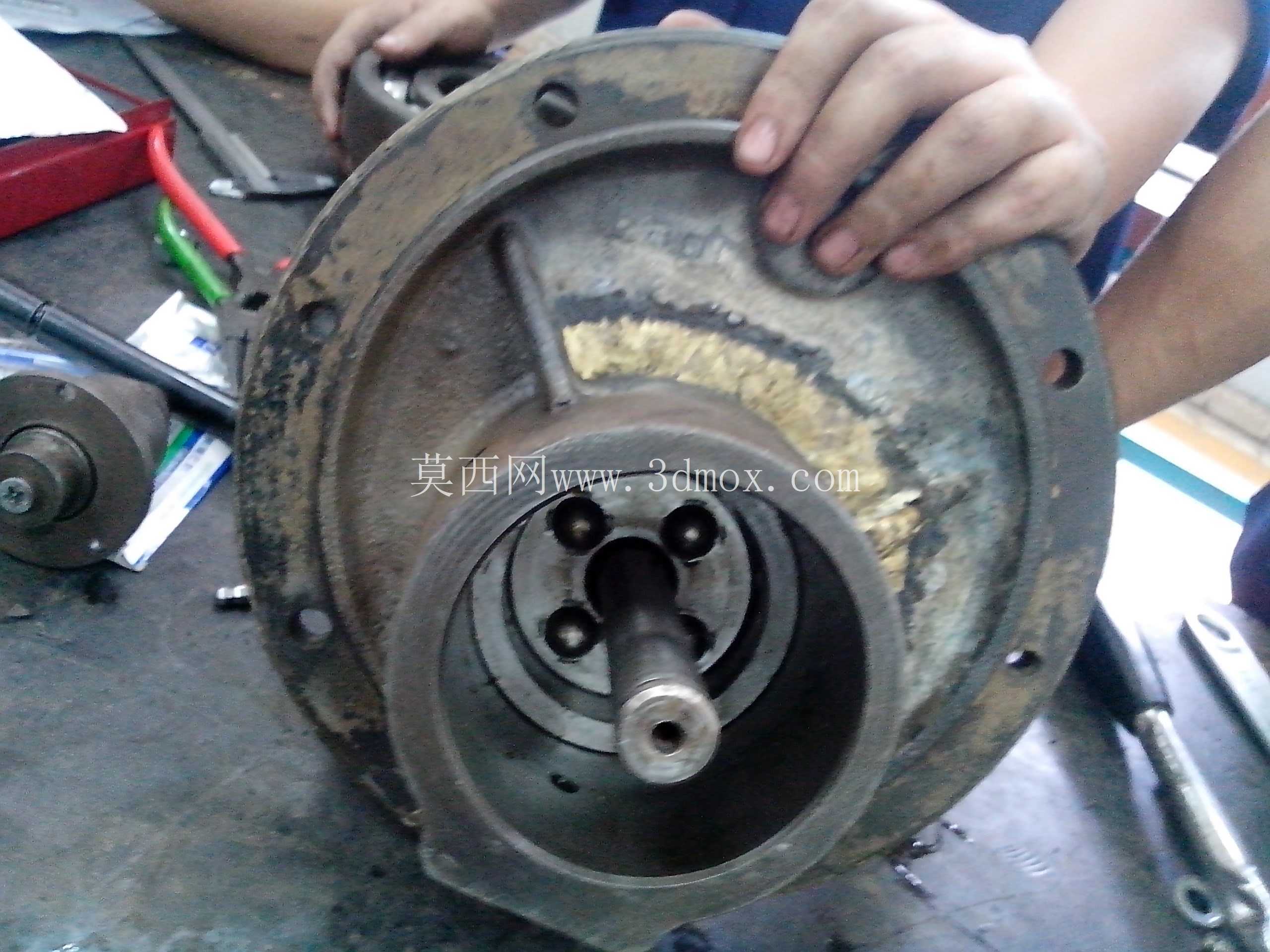

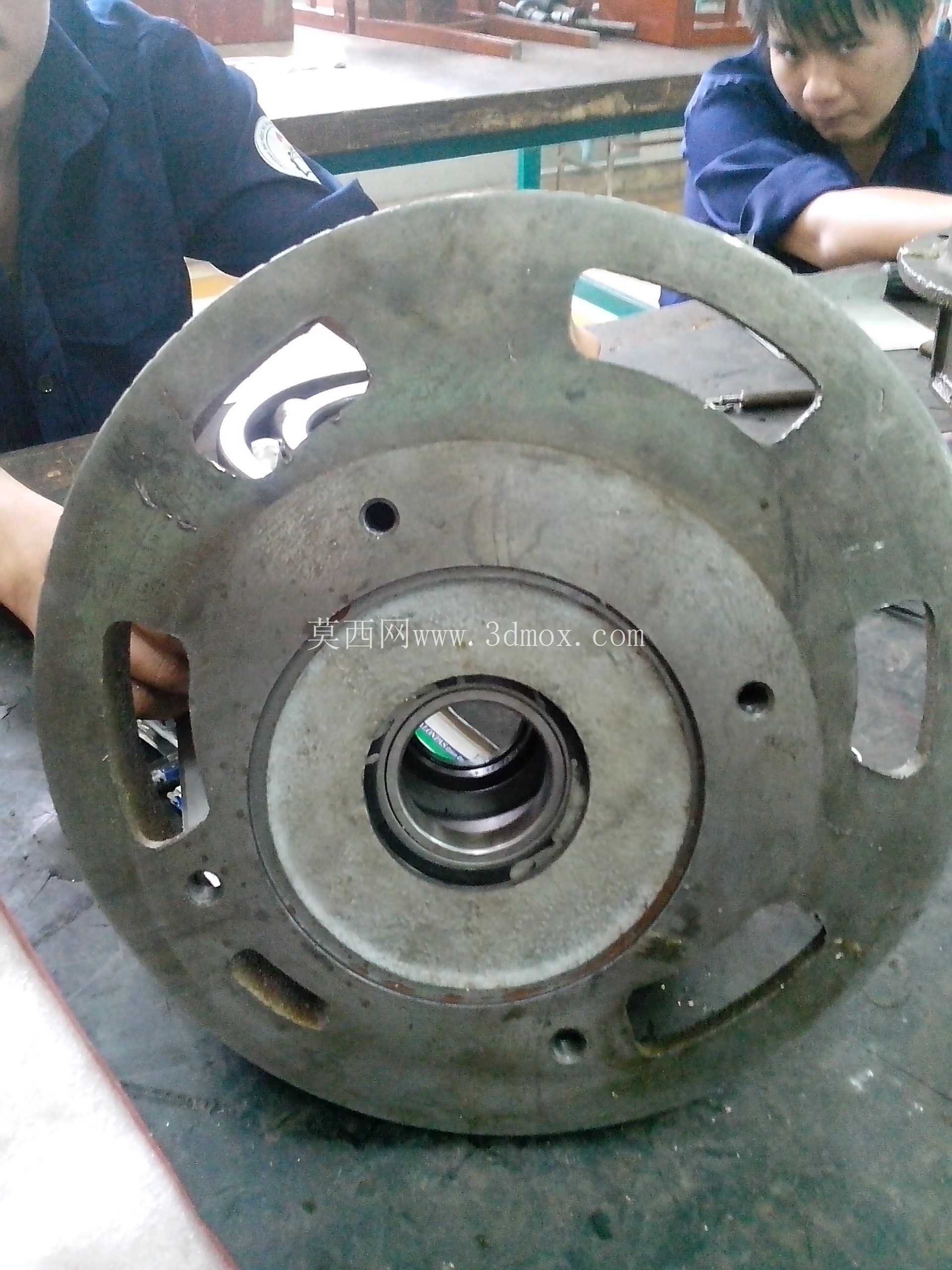

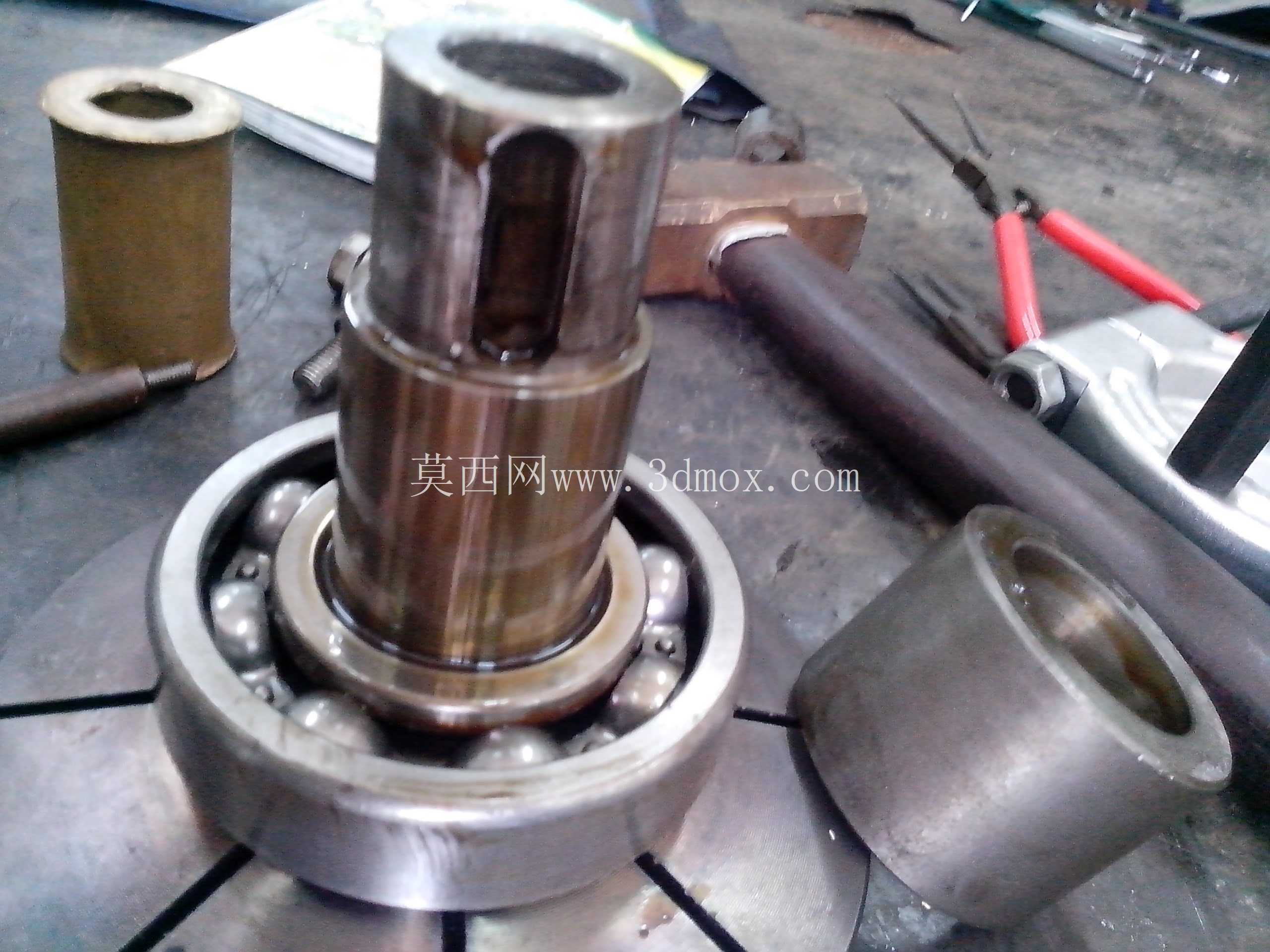

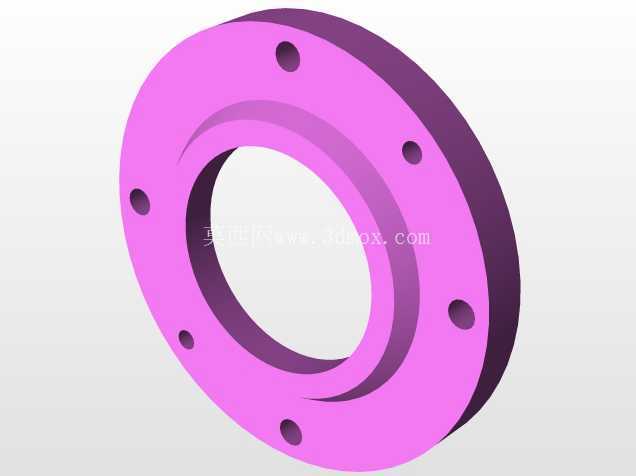

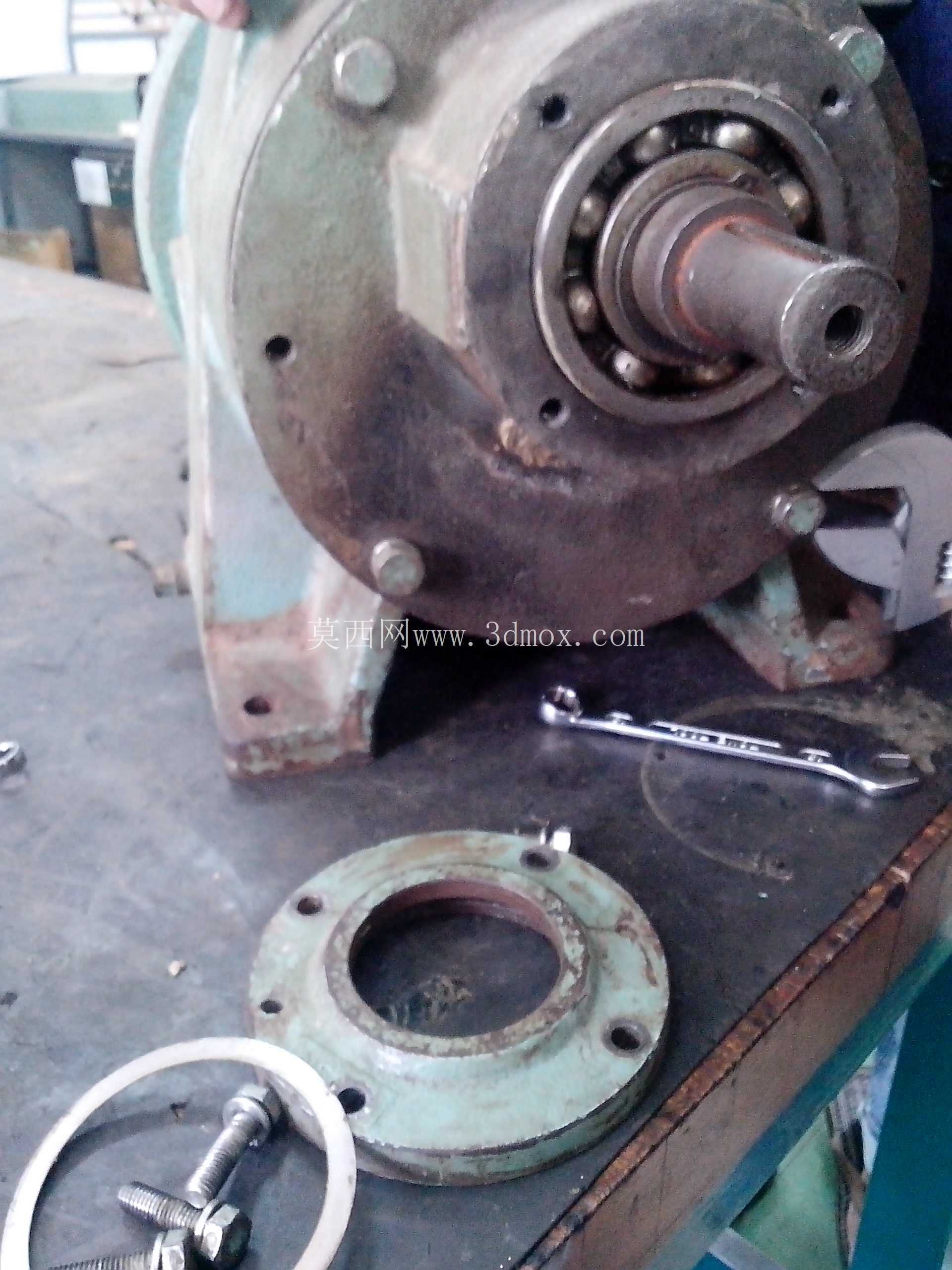

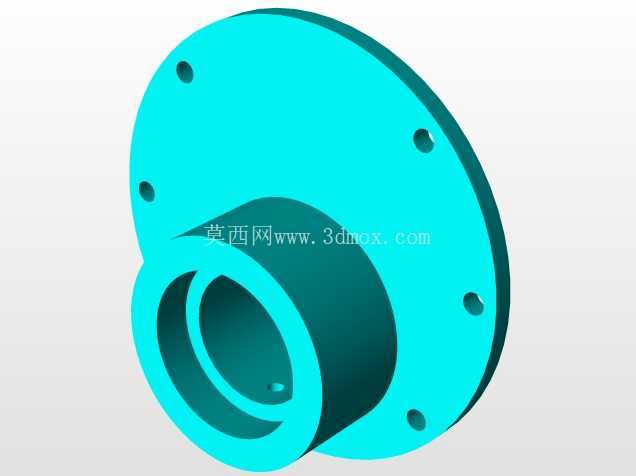

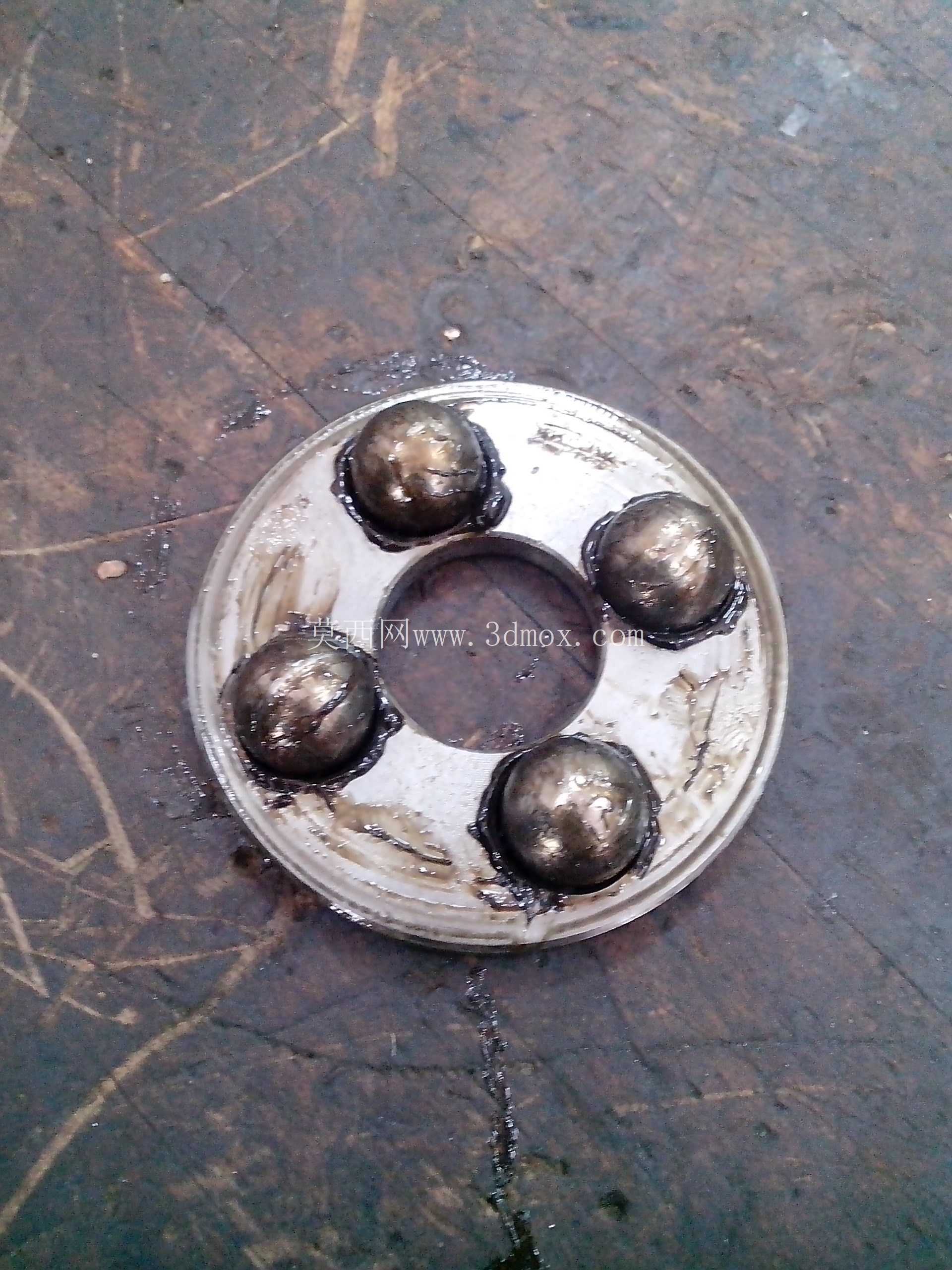

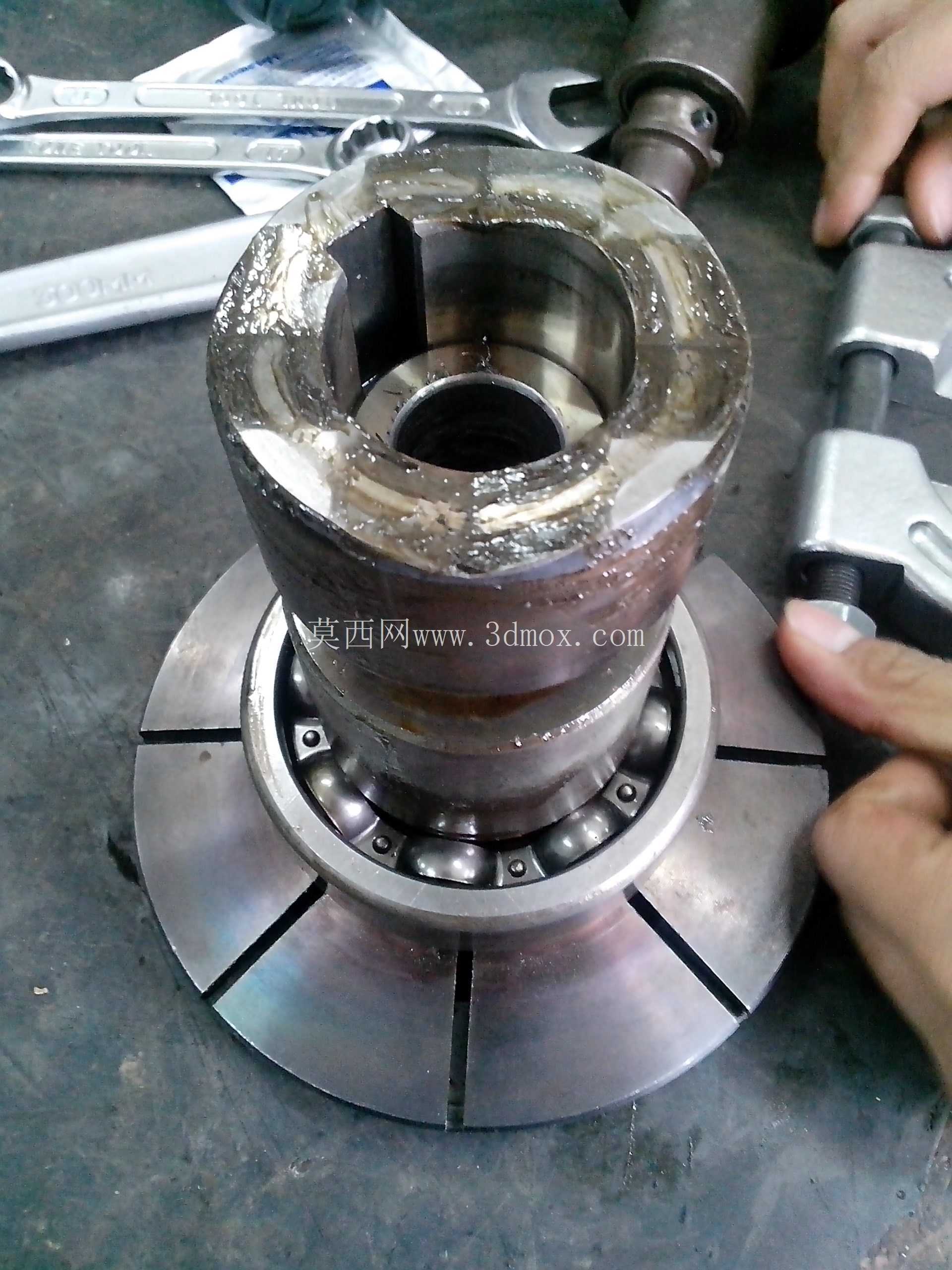

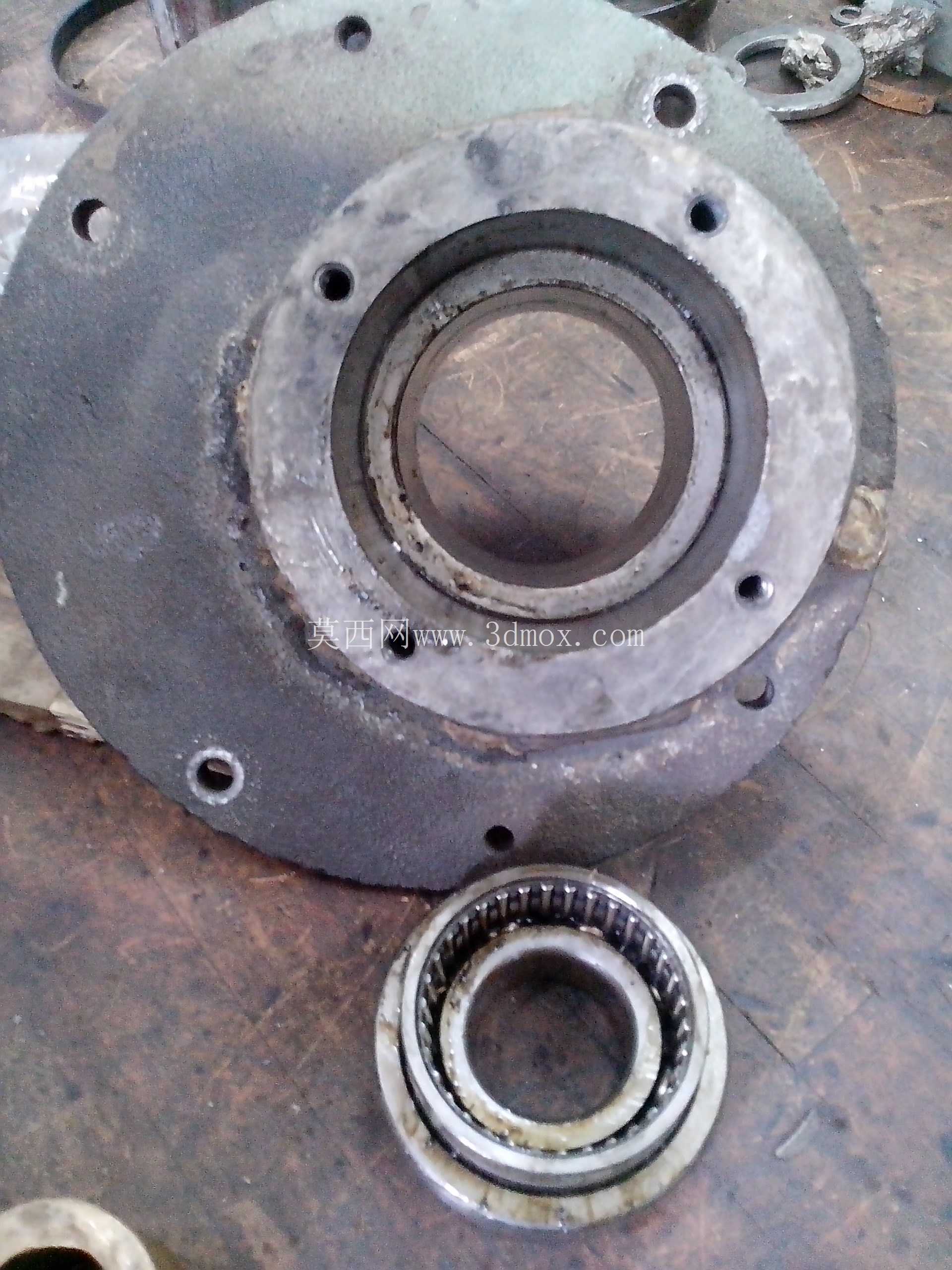

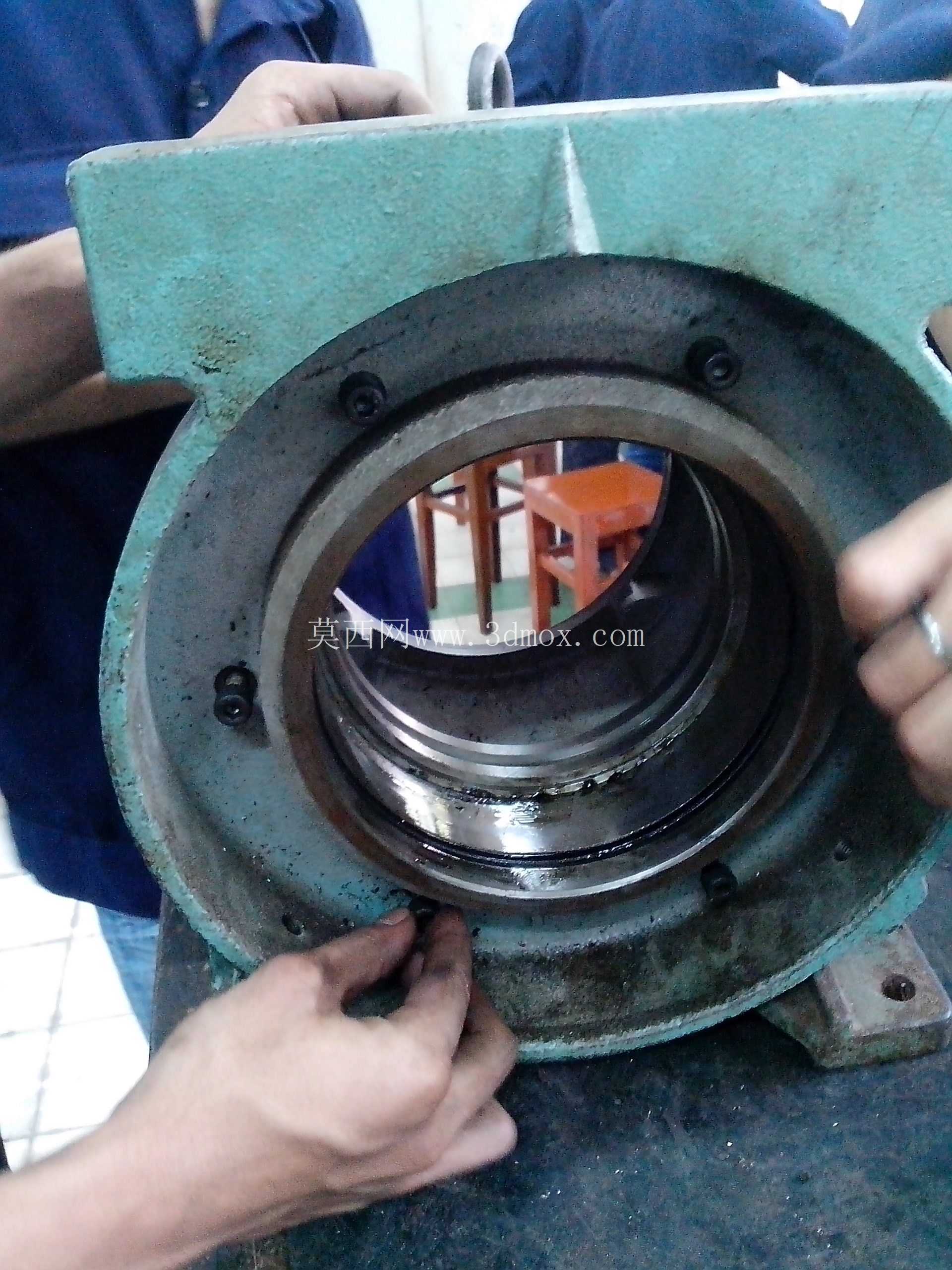

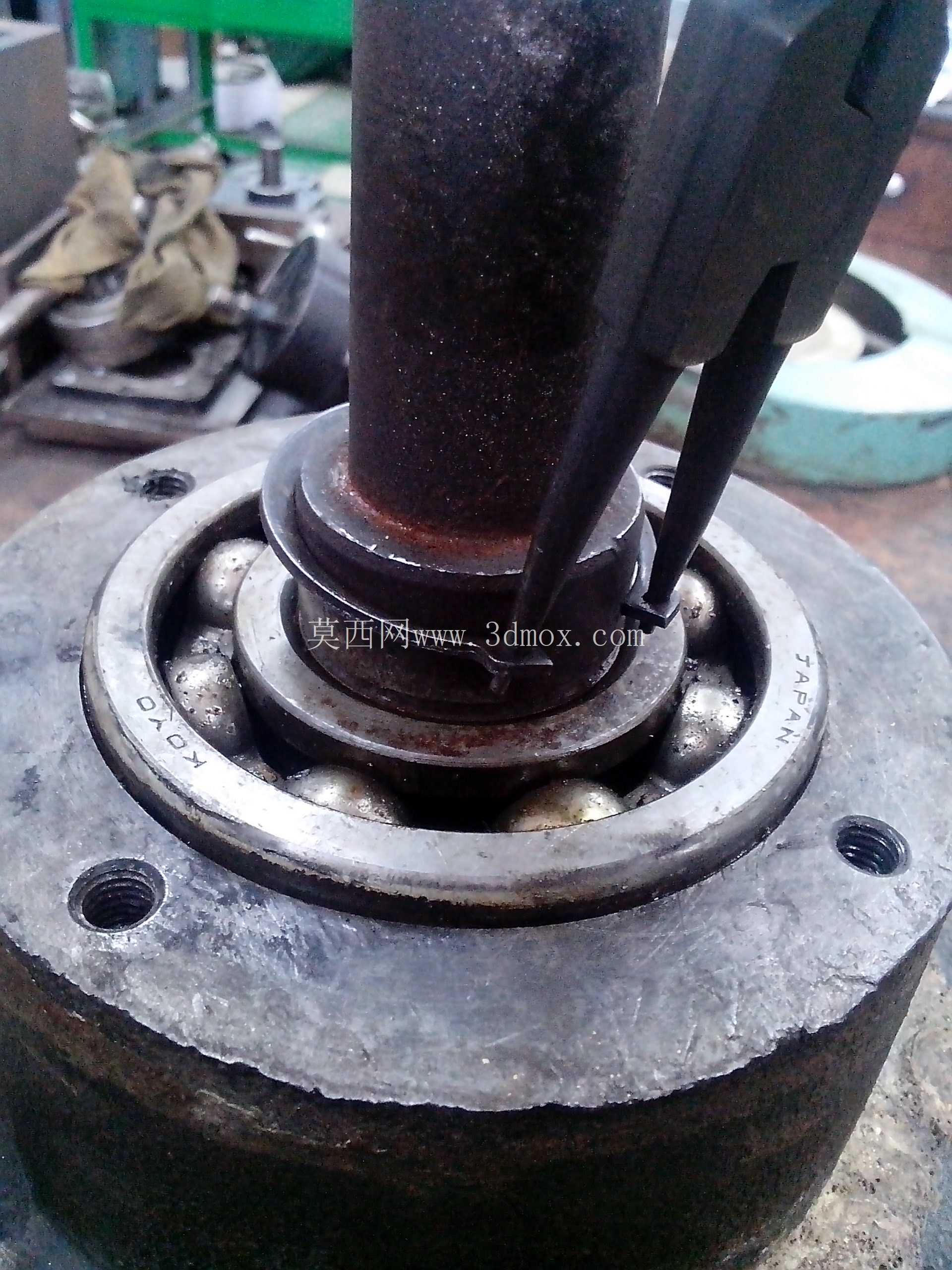

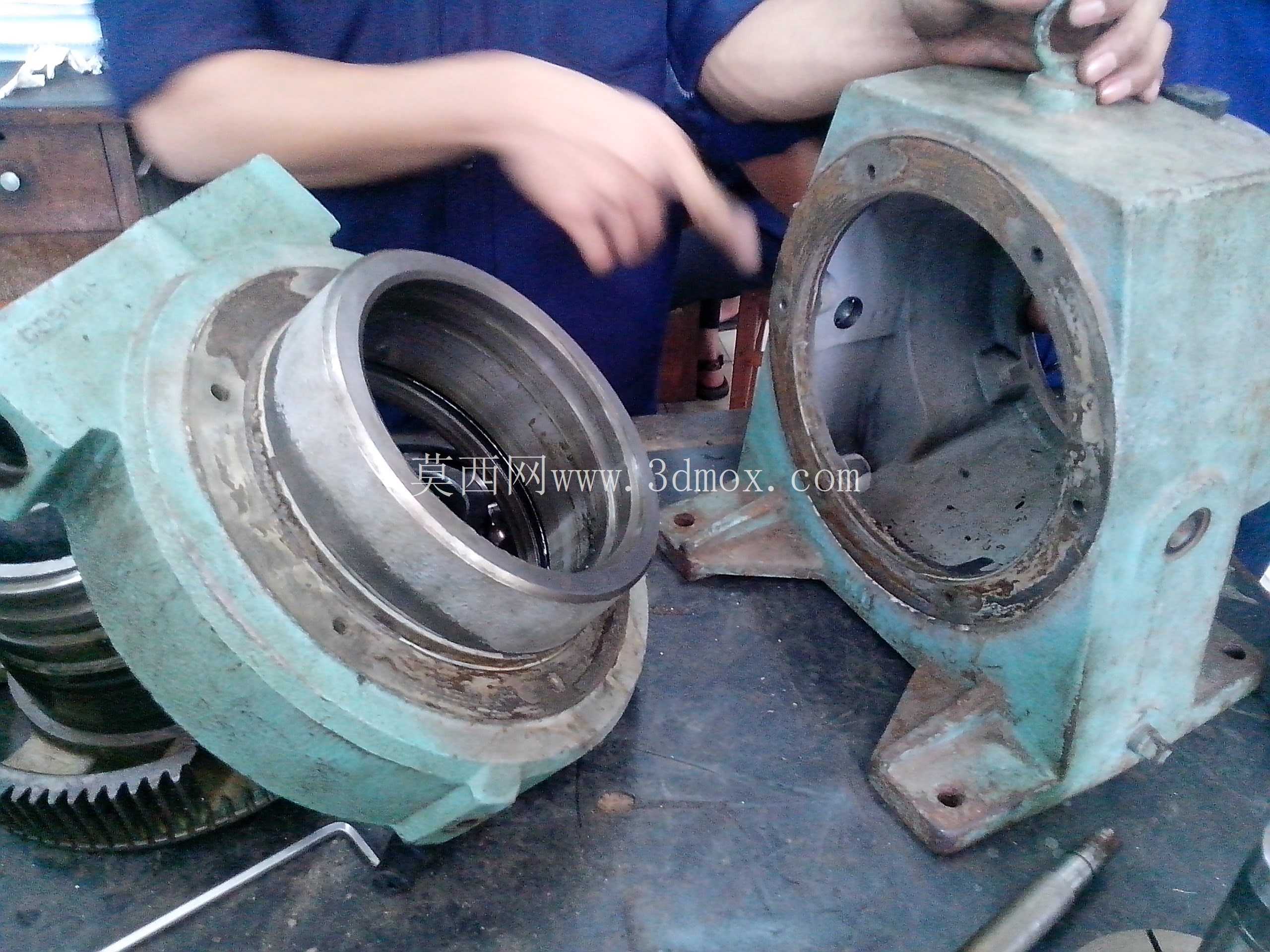

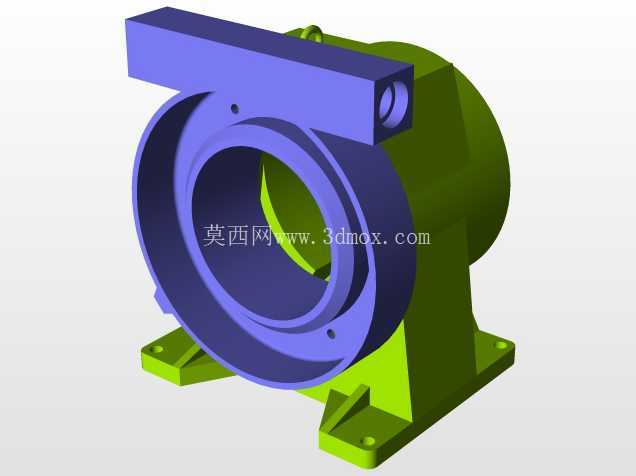

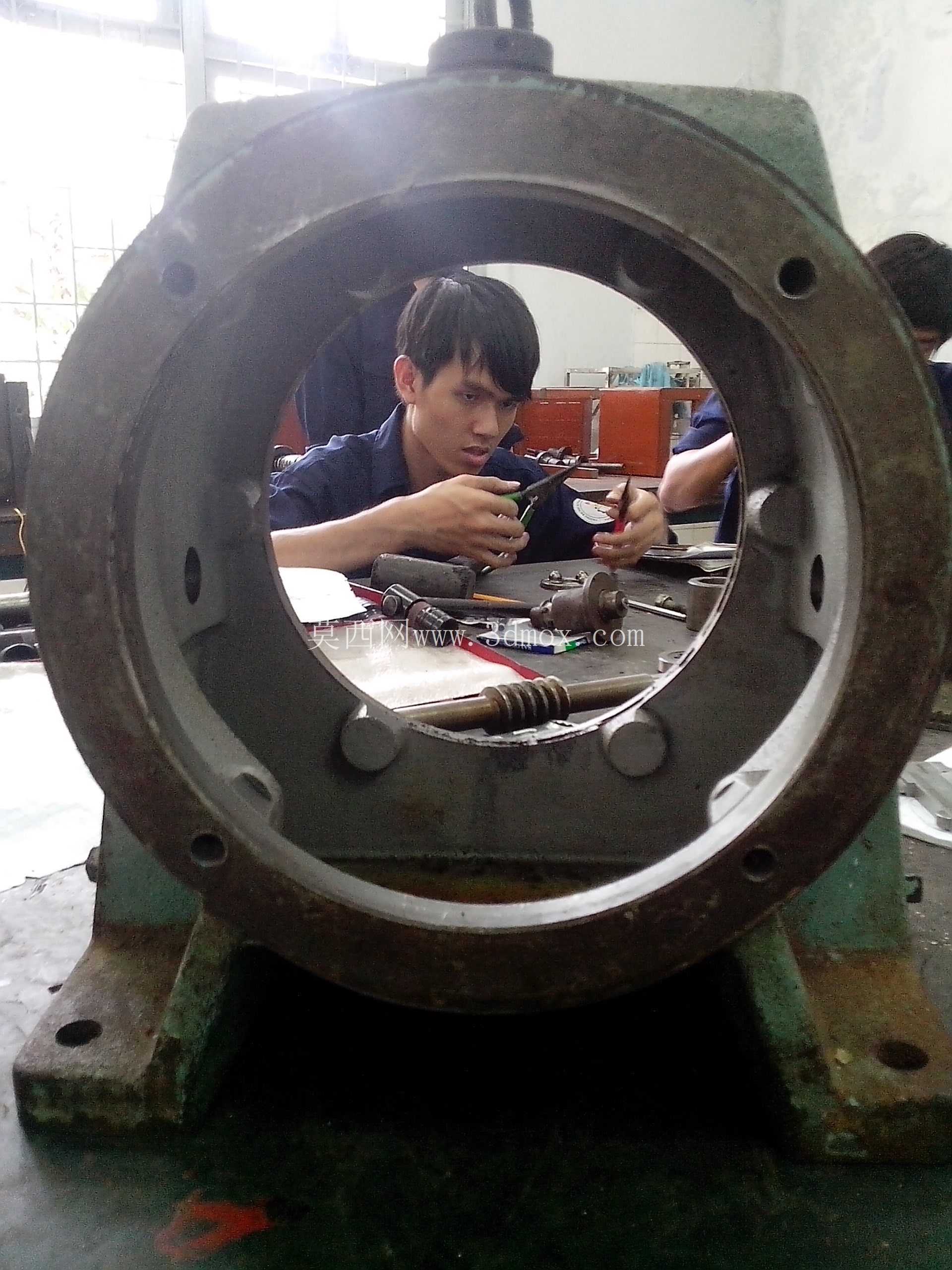

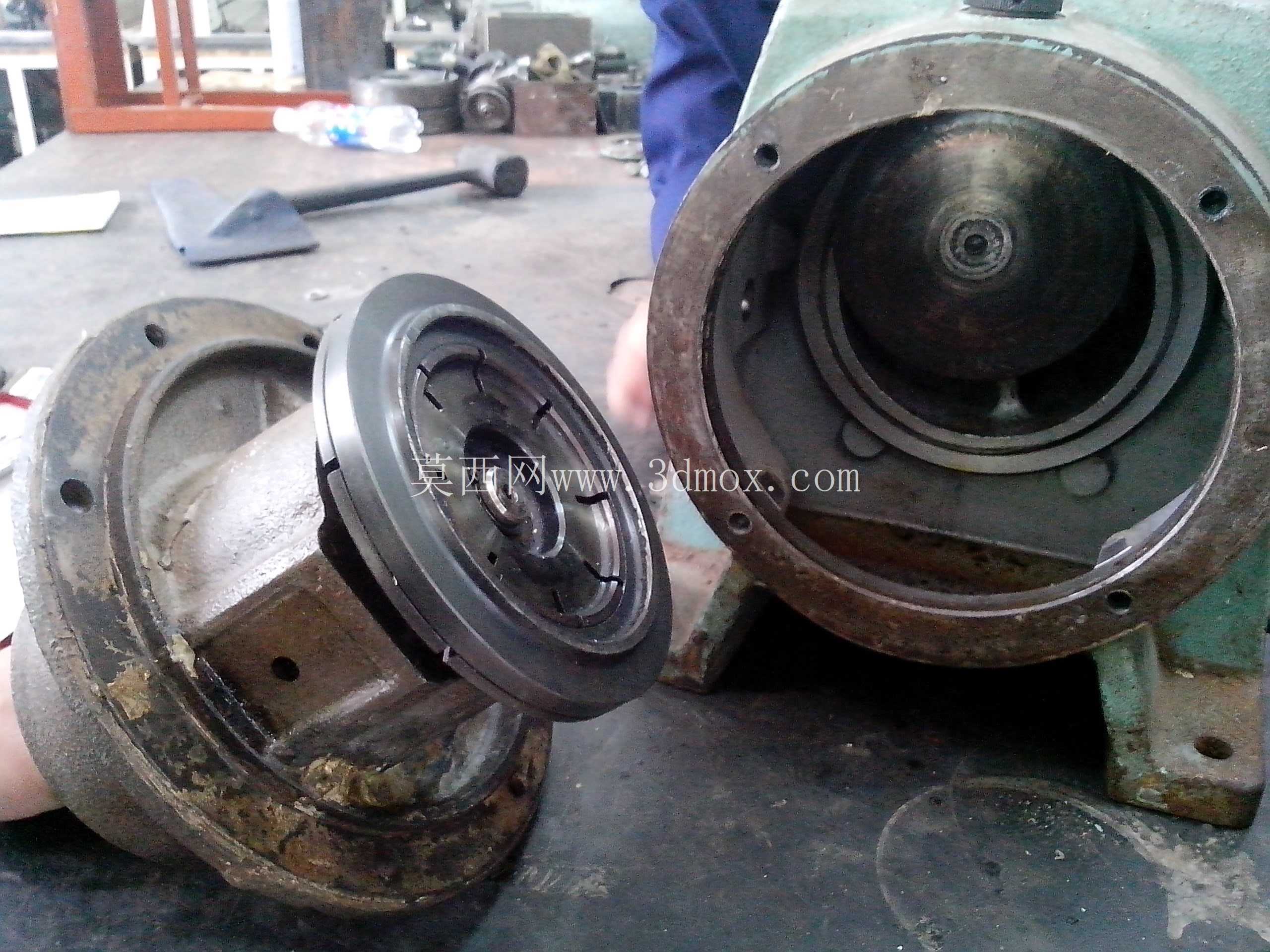

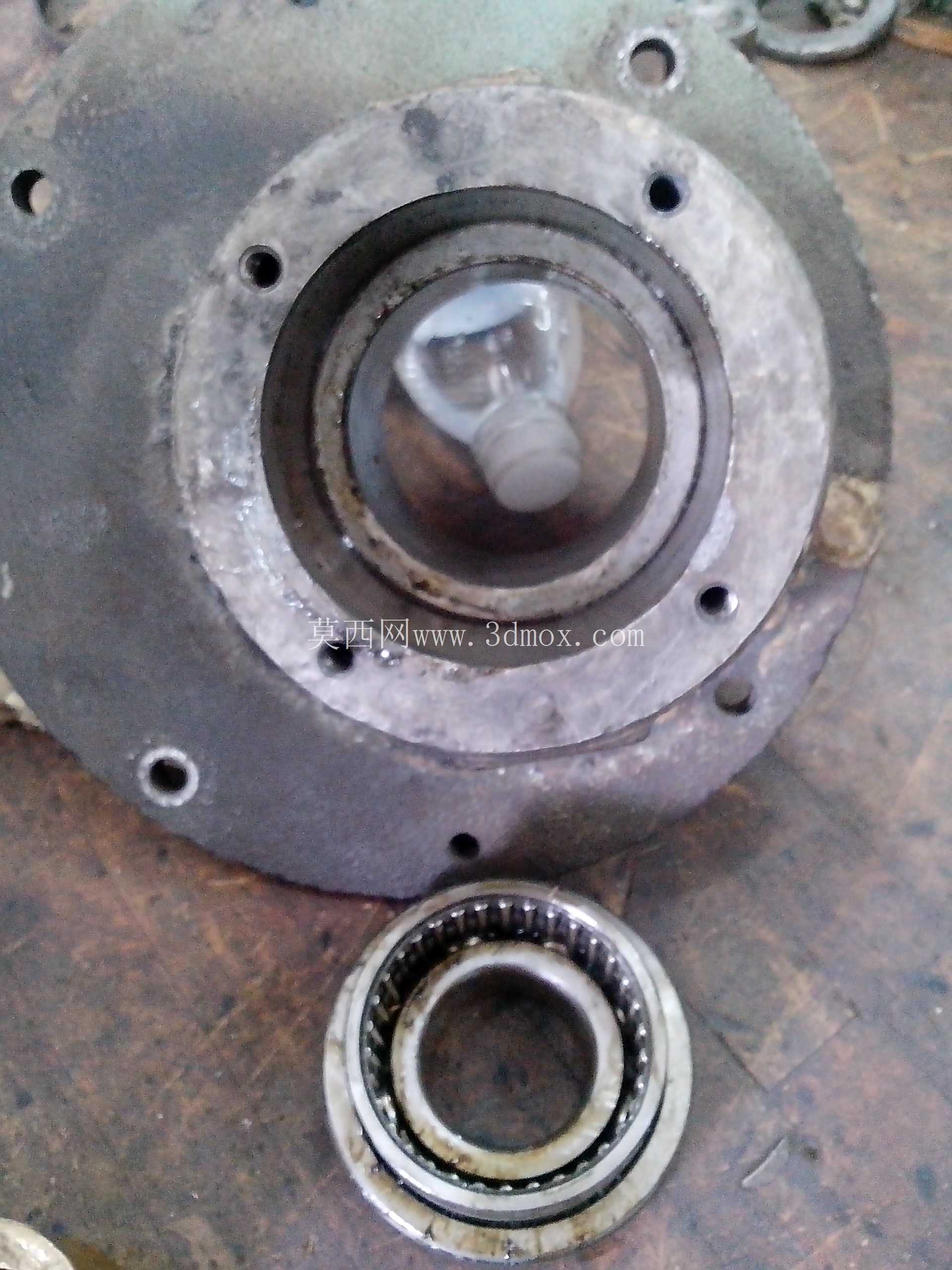

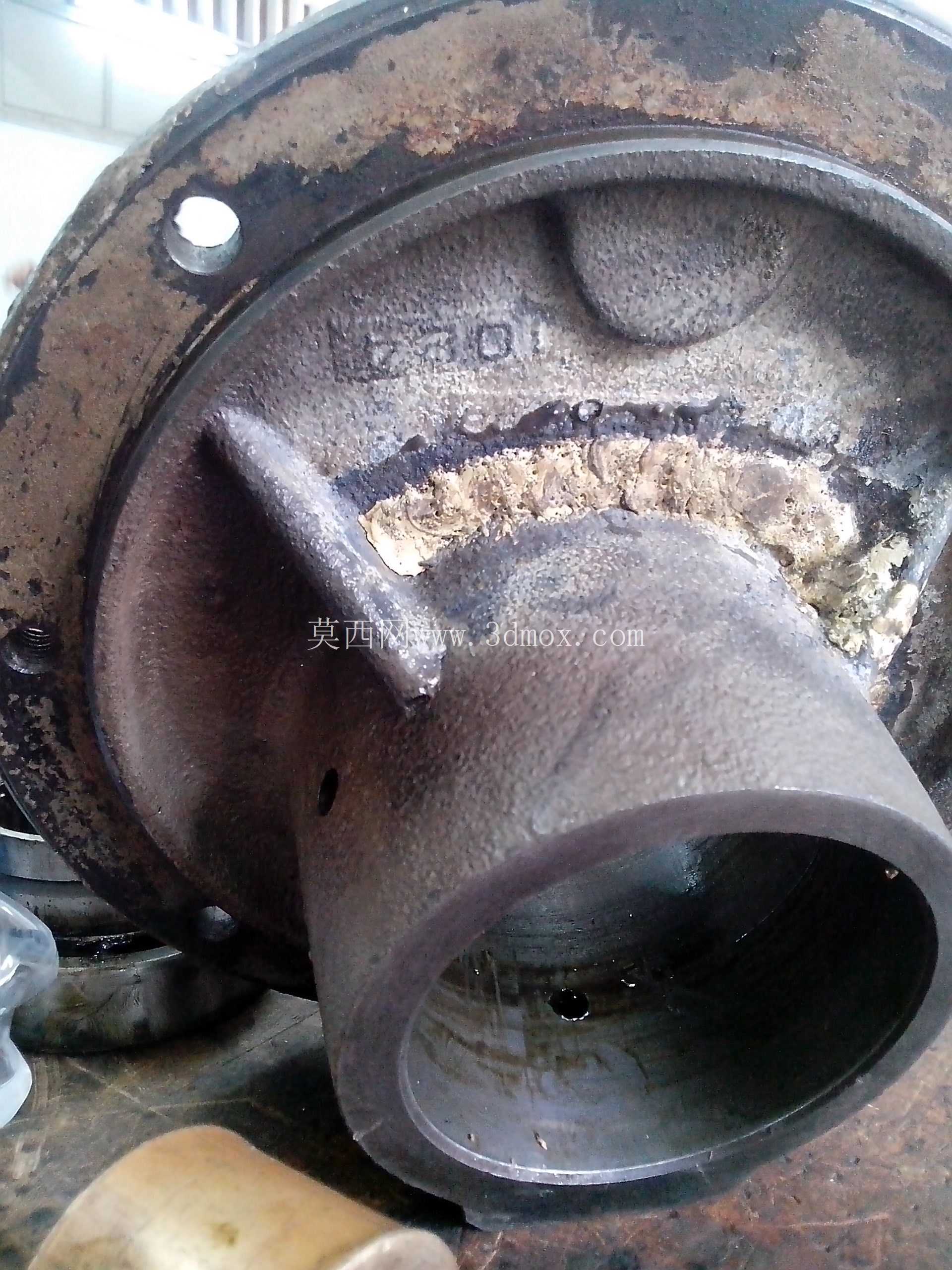

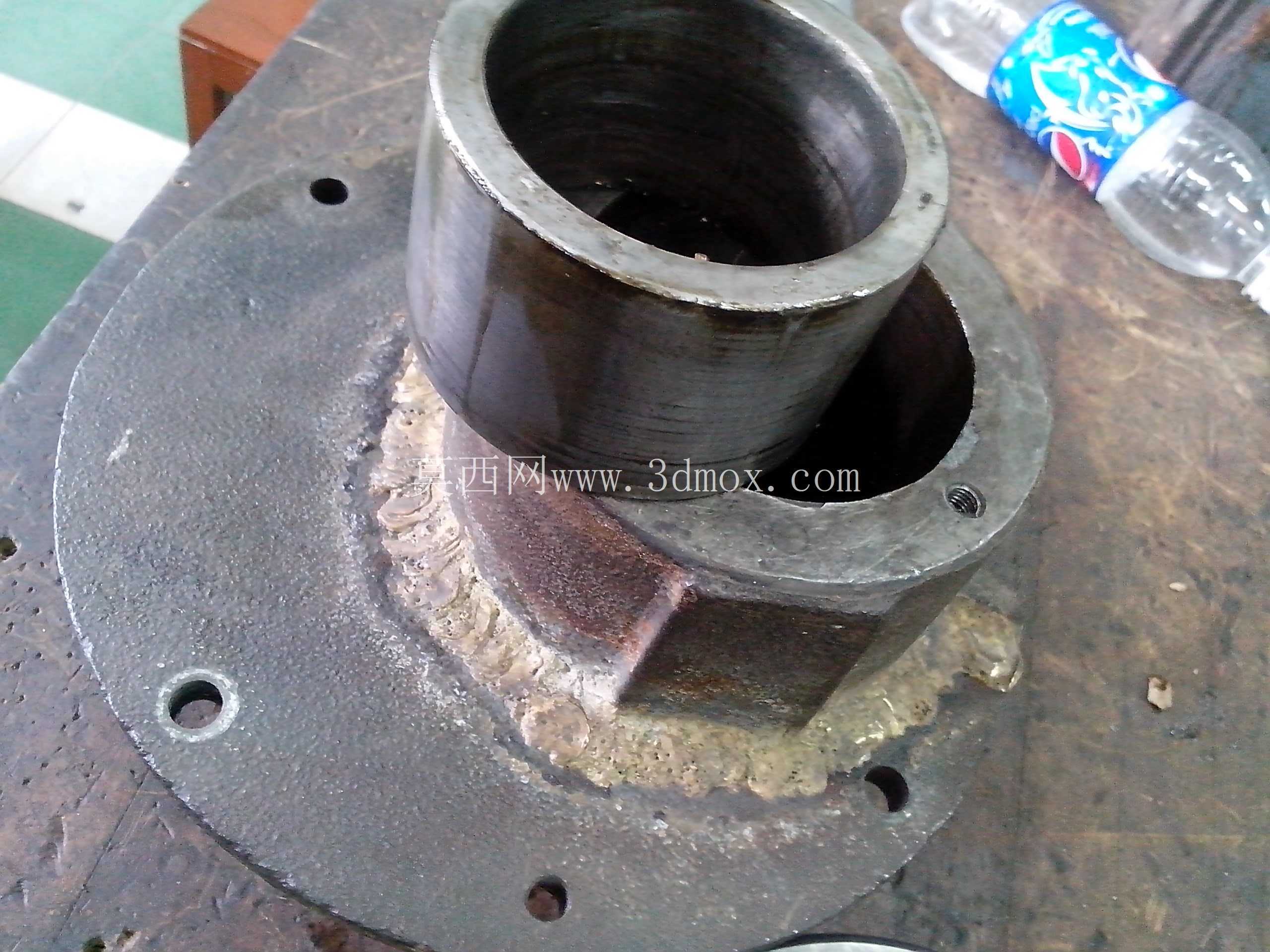

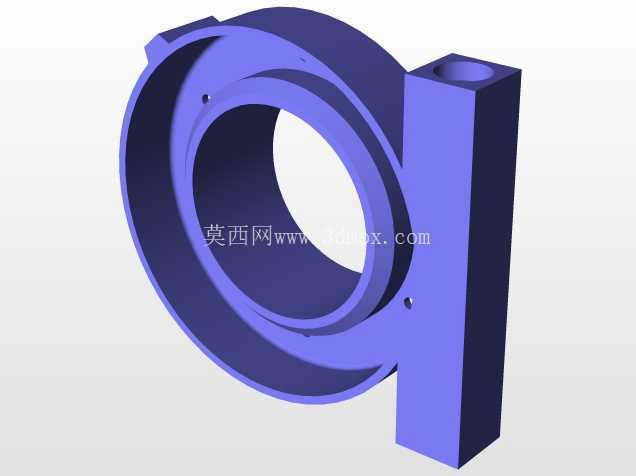

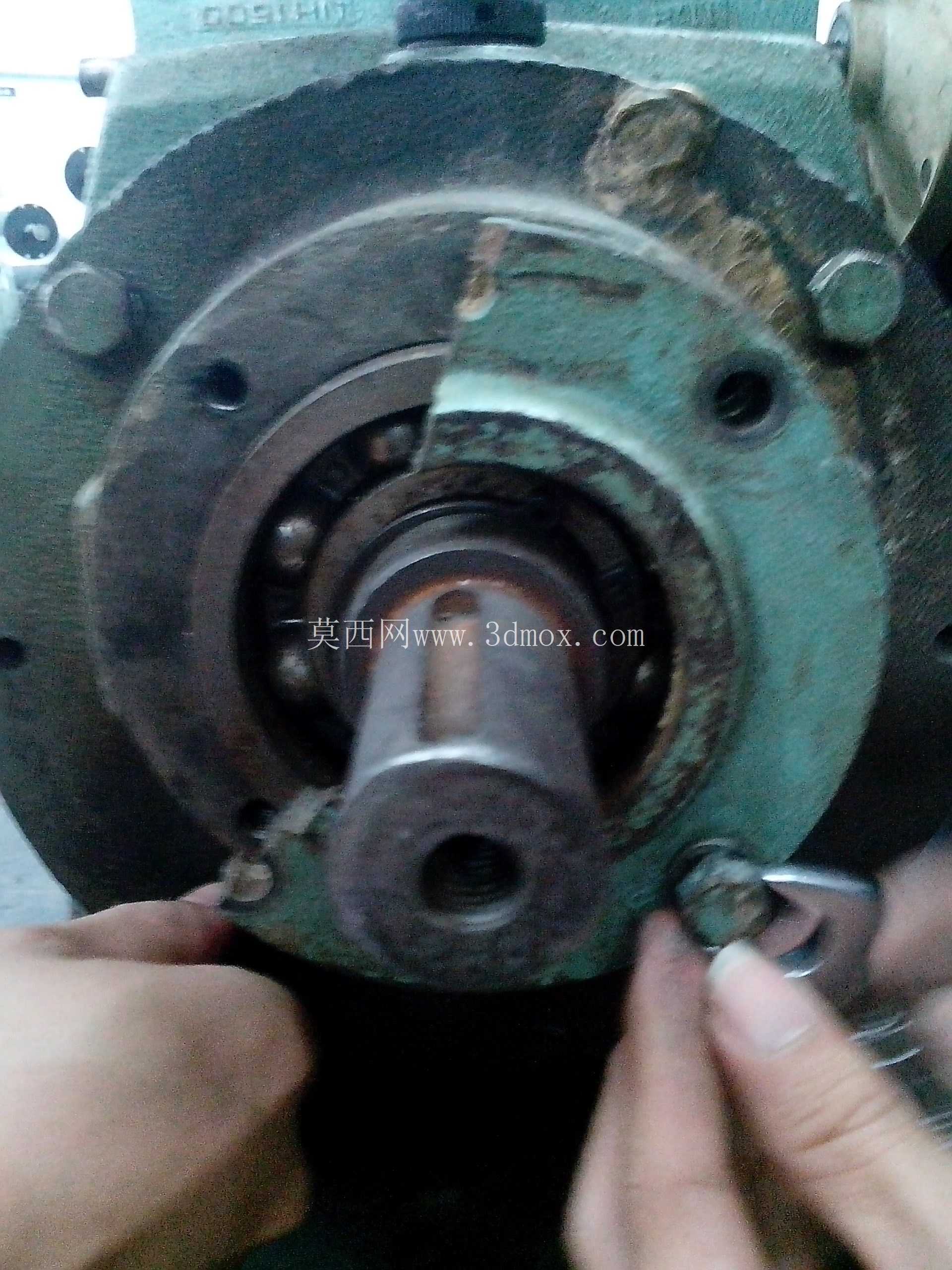

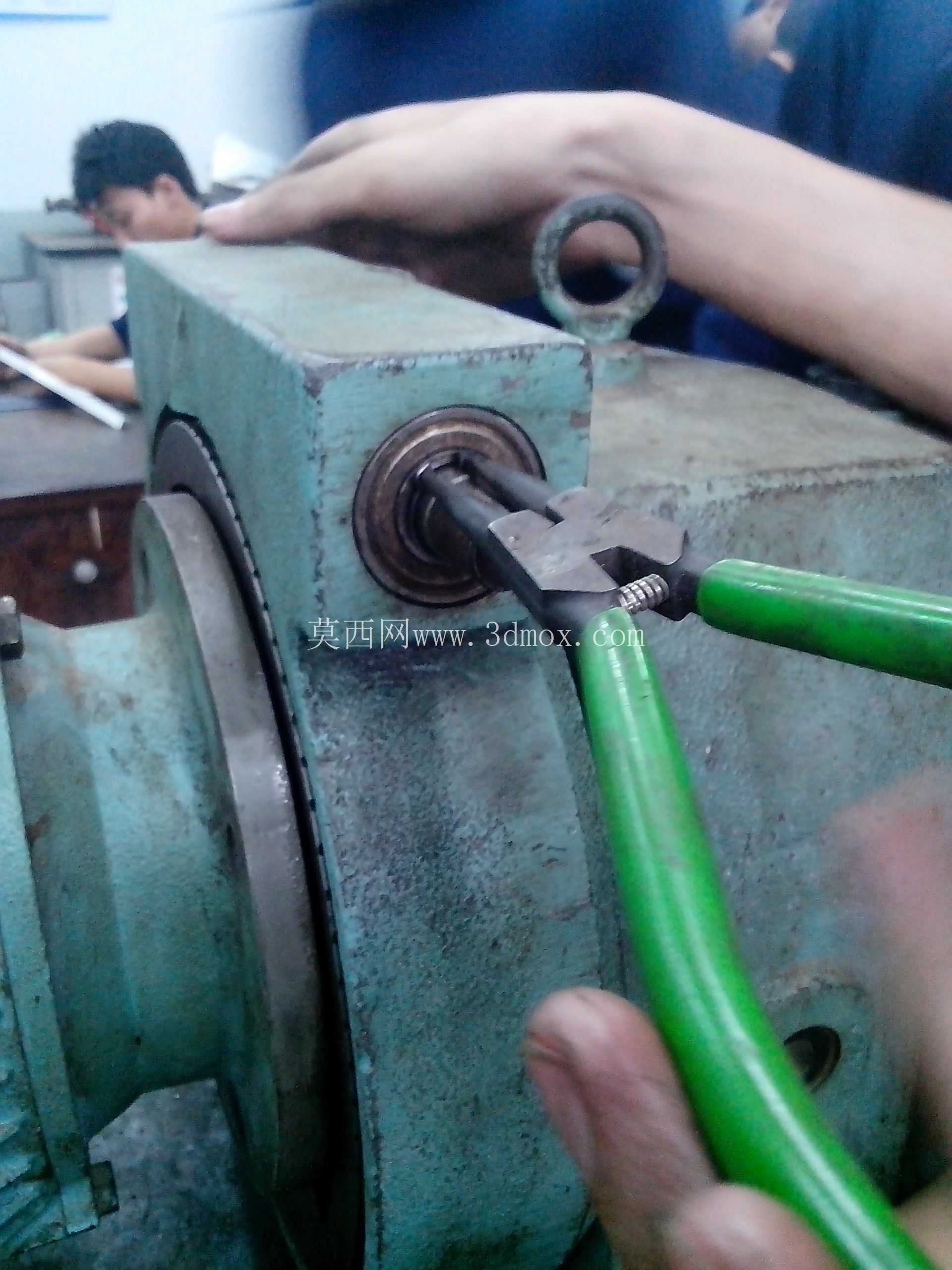

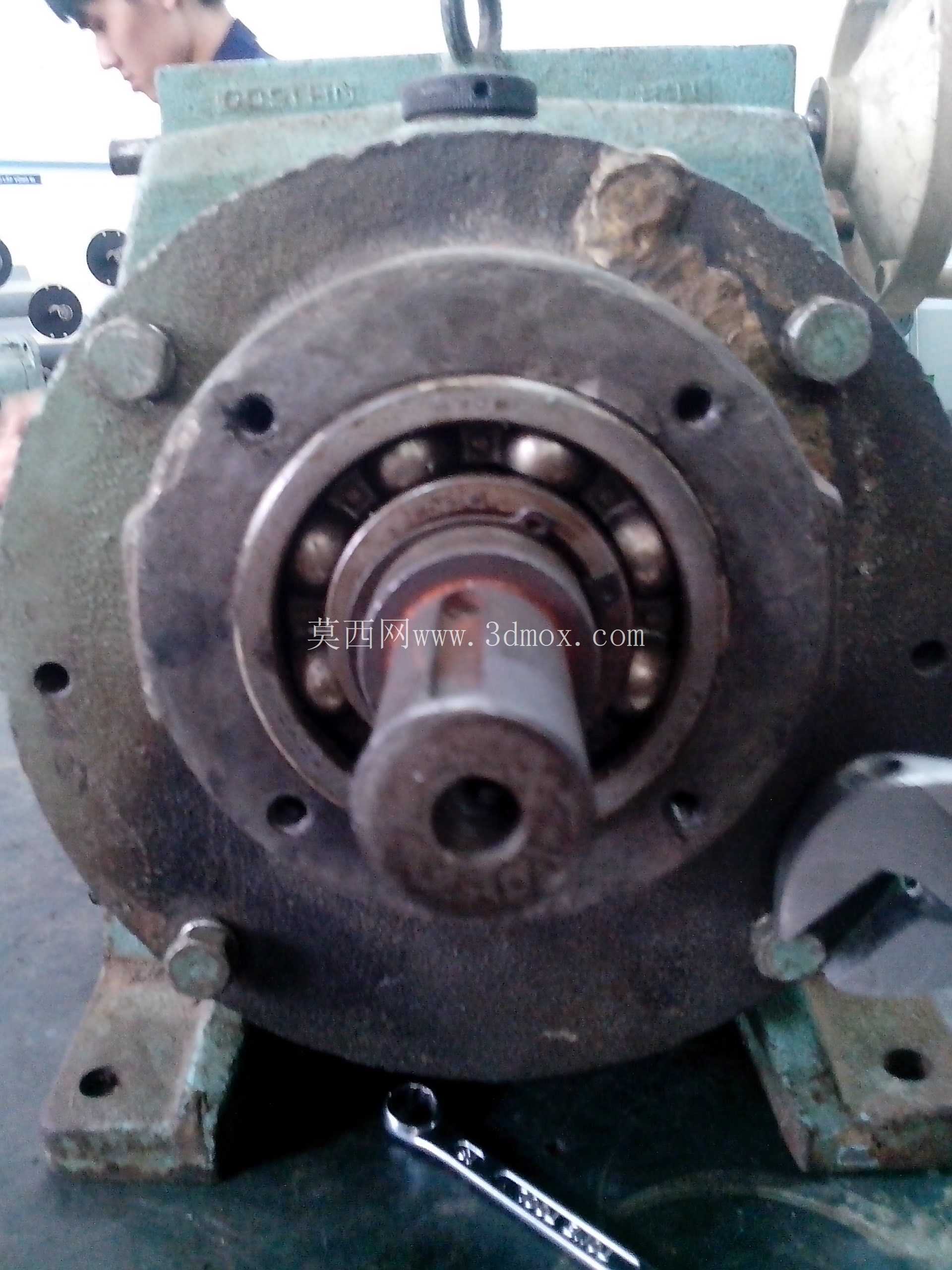

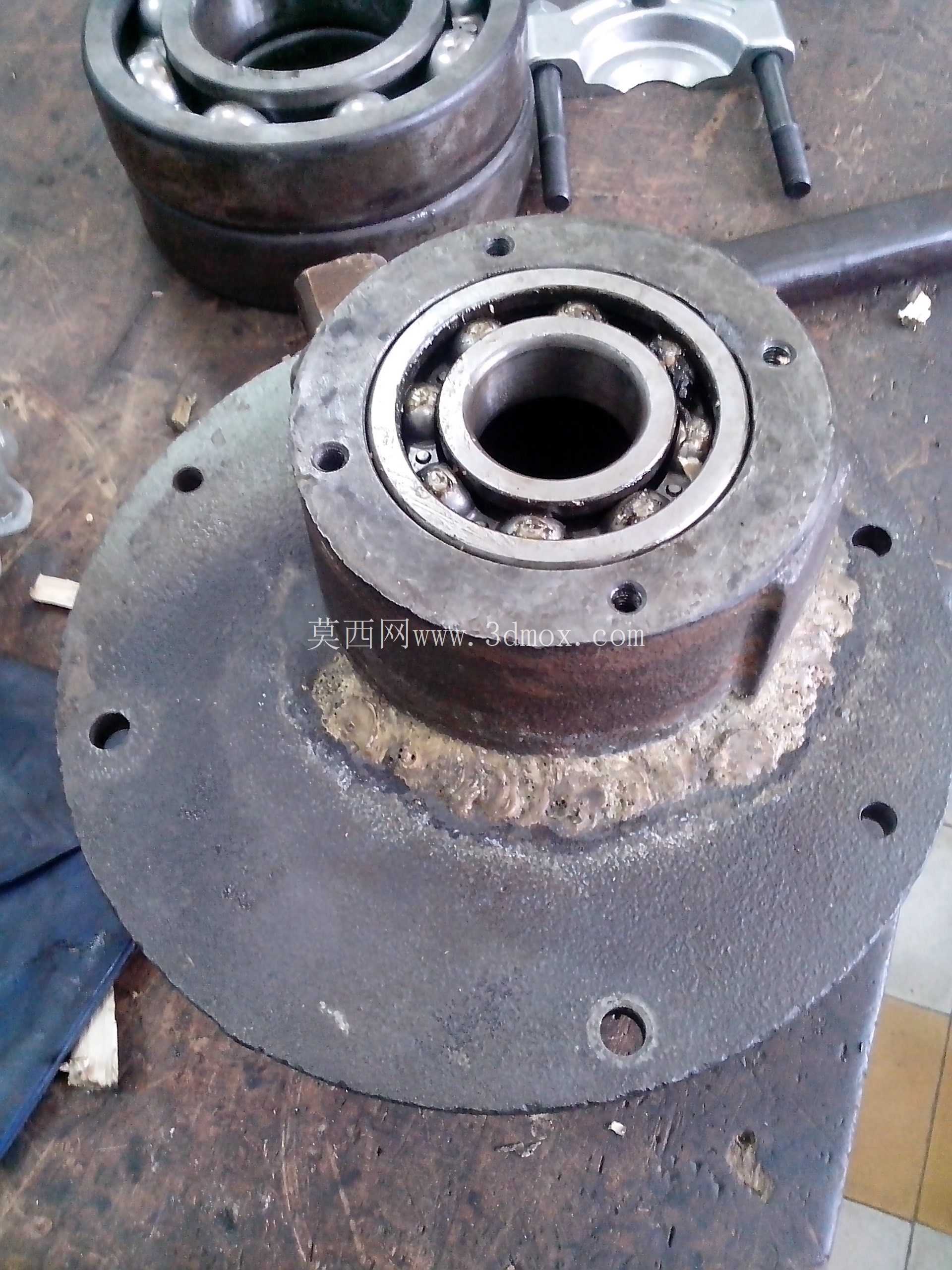

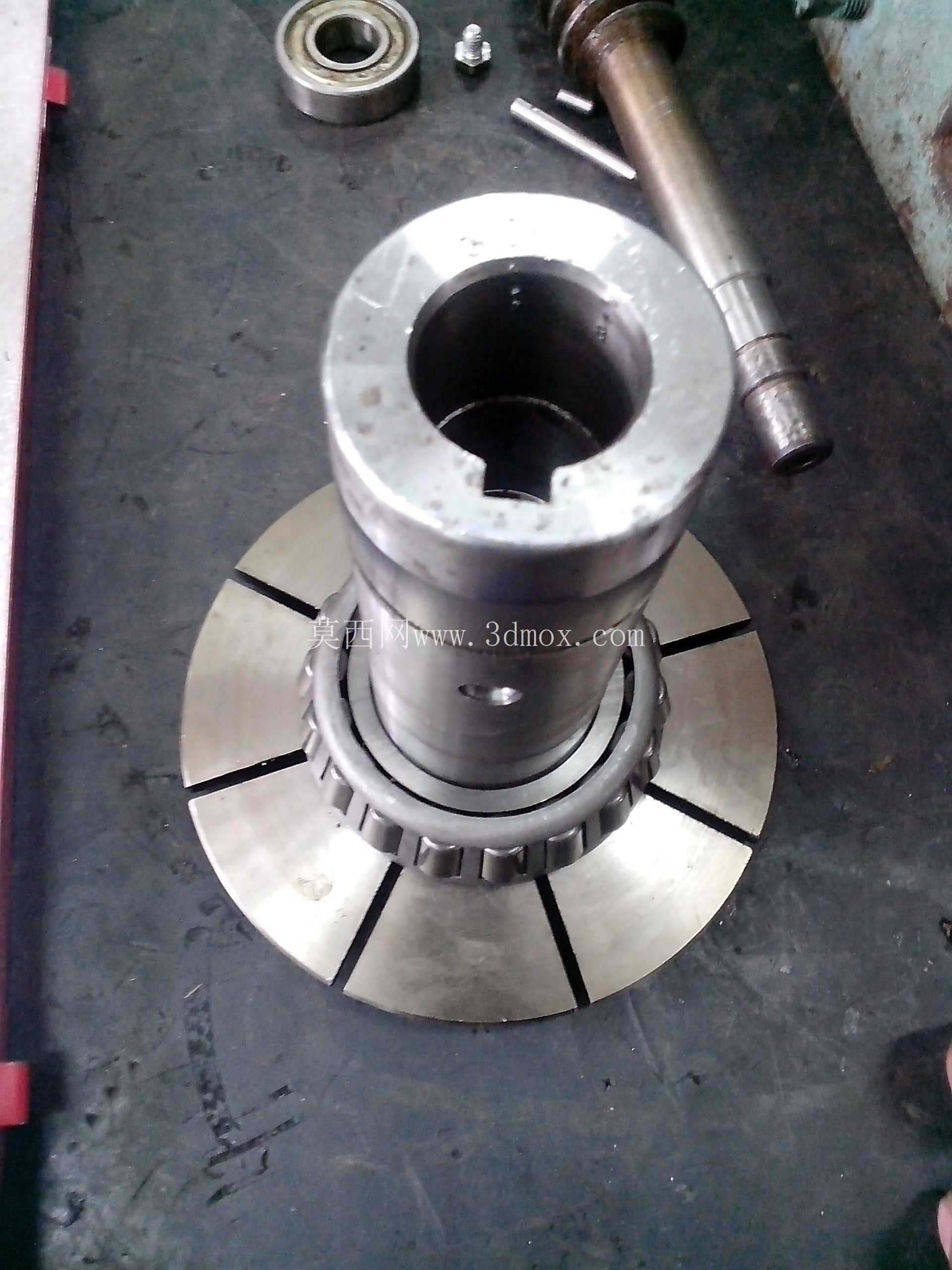

　　从结构设计逻辑来看，这套展示结构还原了减速机输入端的核心配合关系：输入轴与深沟球轴承的内圈采用过盈配合，轴承外圈嵌入箱体轴承座孔的过渡配合区间，端盖通过圆周均布的螺栓压紧轴承外圈，实现轴系的轴向定位，同时端盖与箱体结合面预留了密封垫片的安装槽位，能避免箱体内润滑脂泄漏、外界粉尘杂质侵入轴承滚道。拆解状态下可以清晰看到轴承滚道、钢珠的磨损观察位，实训过程中可以直接模拟轴承跑内圈、外圈松动、密封失效等常见故障的排查流程，不需要额外做结构剖切处理。

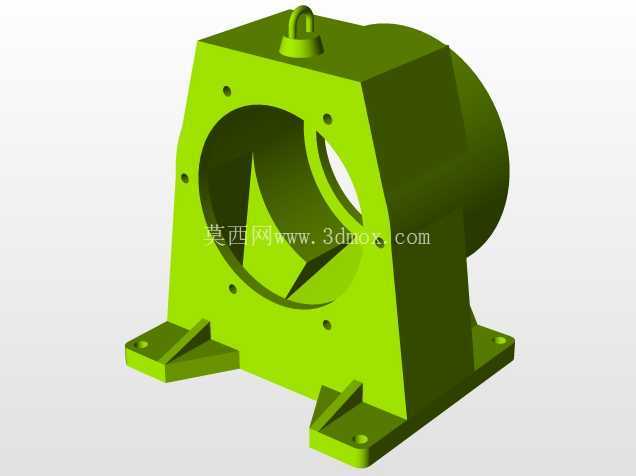

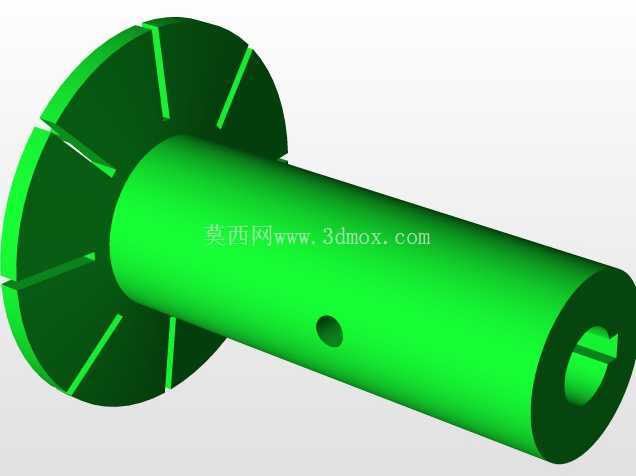

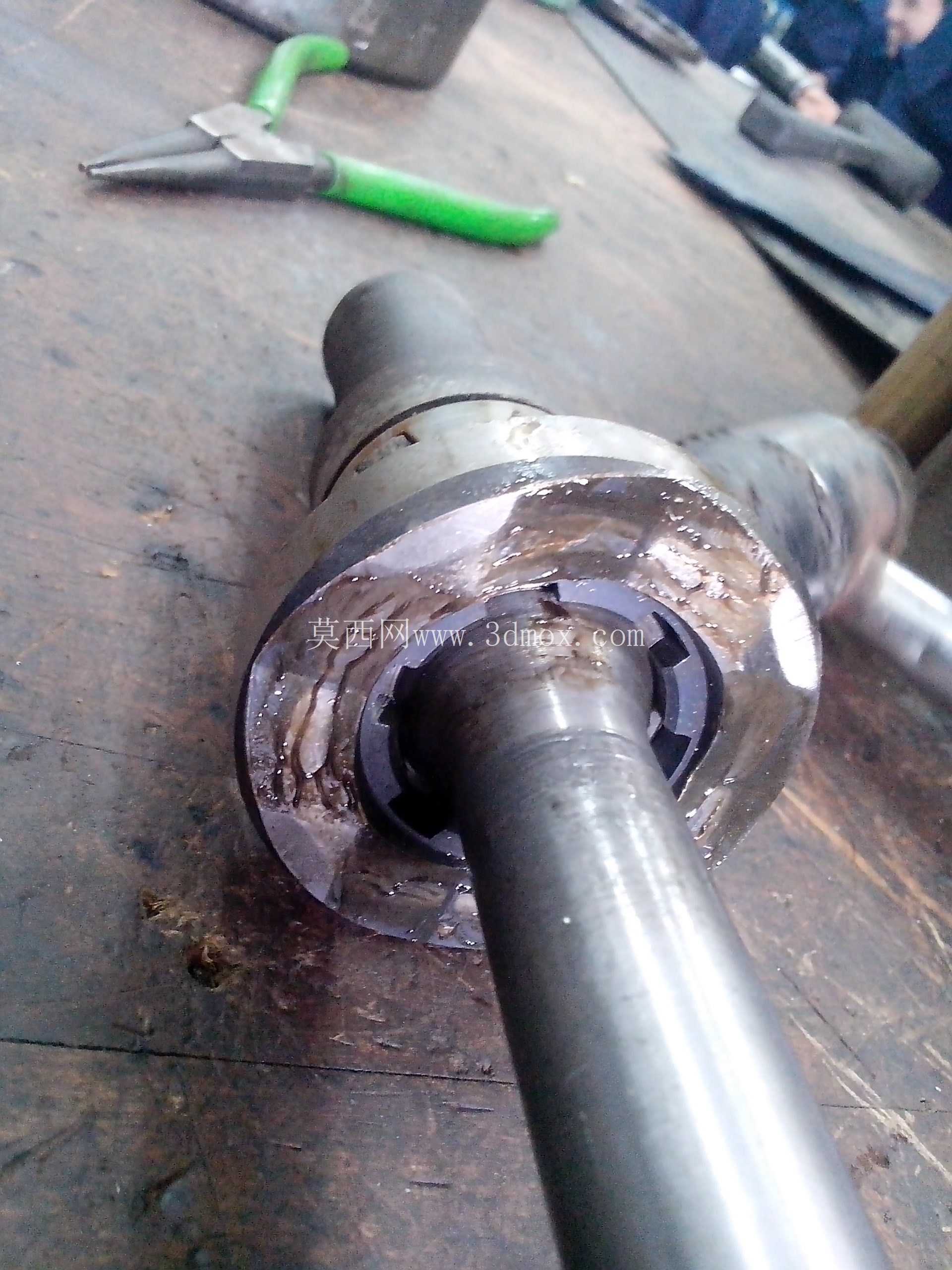

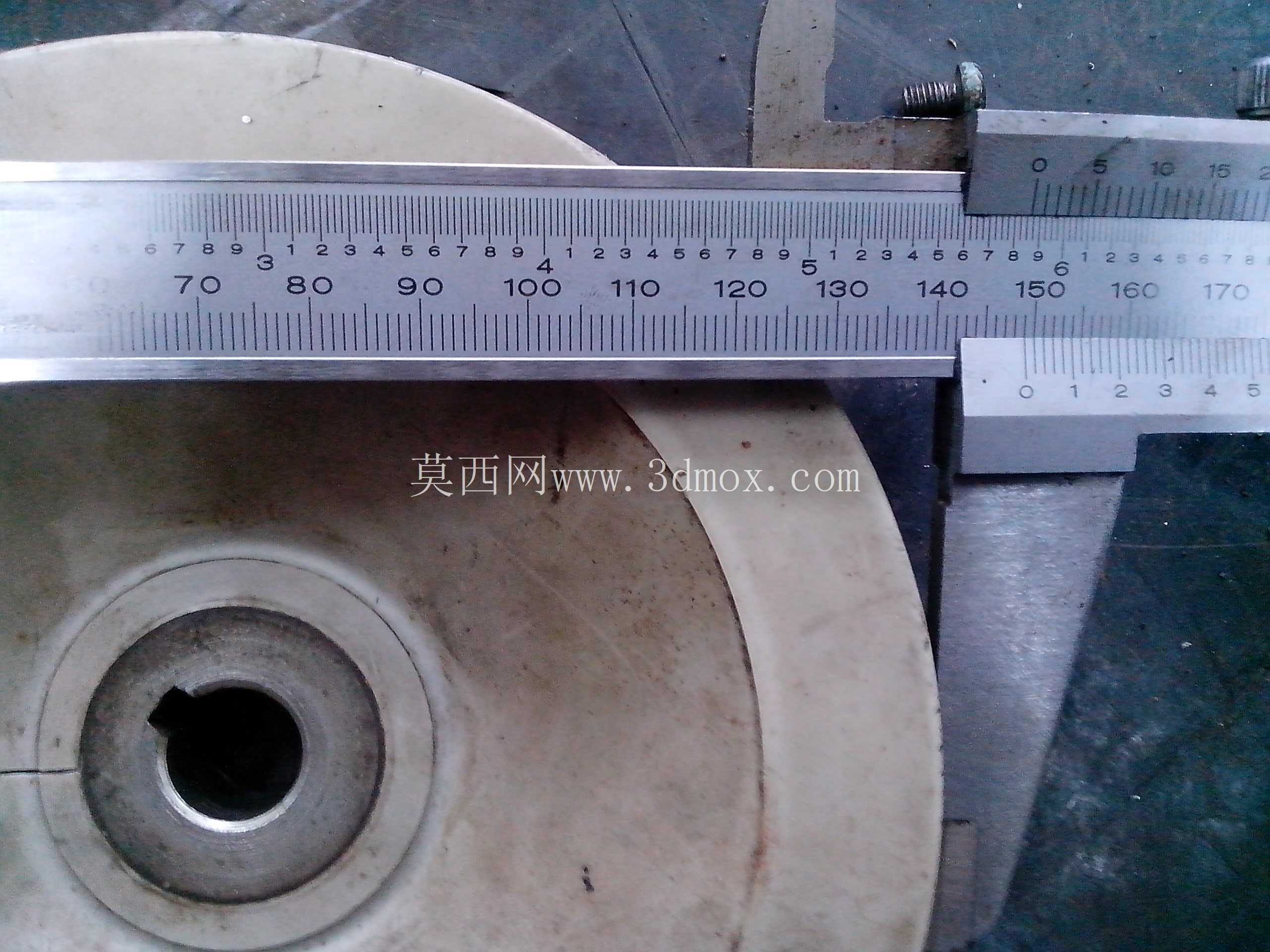

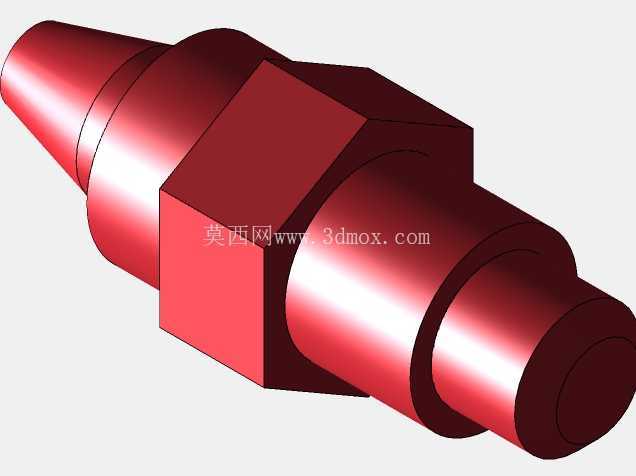

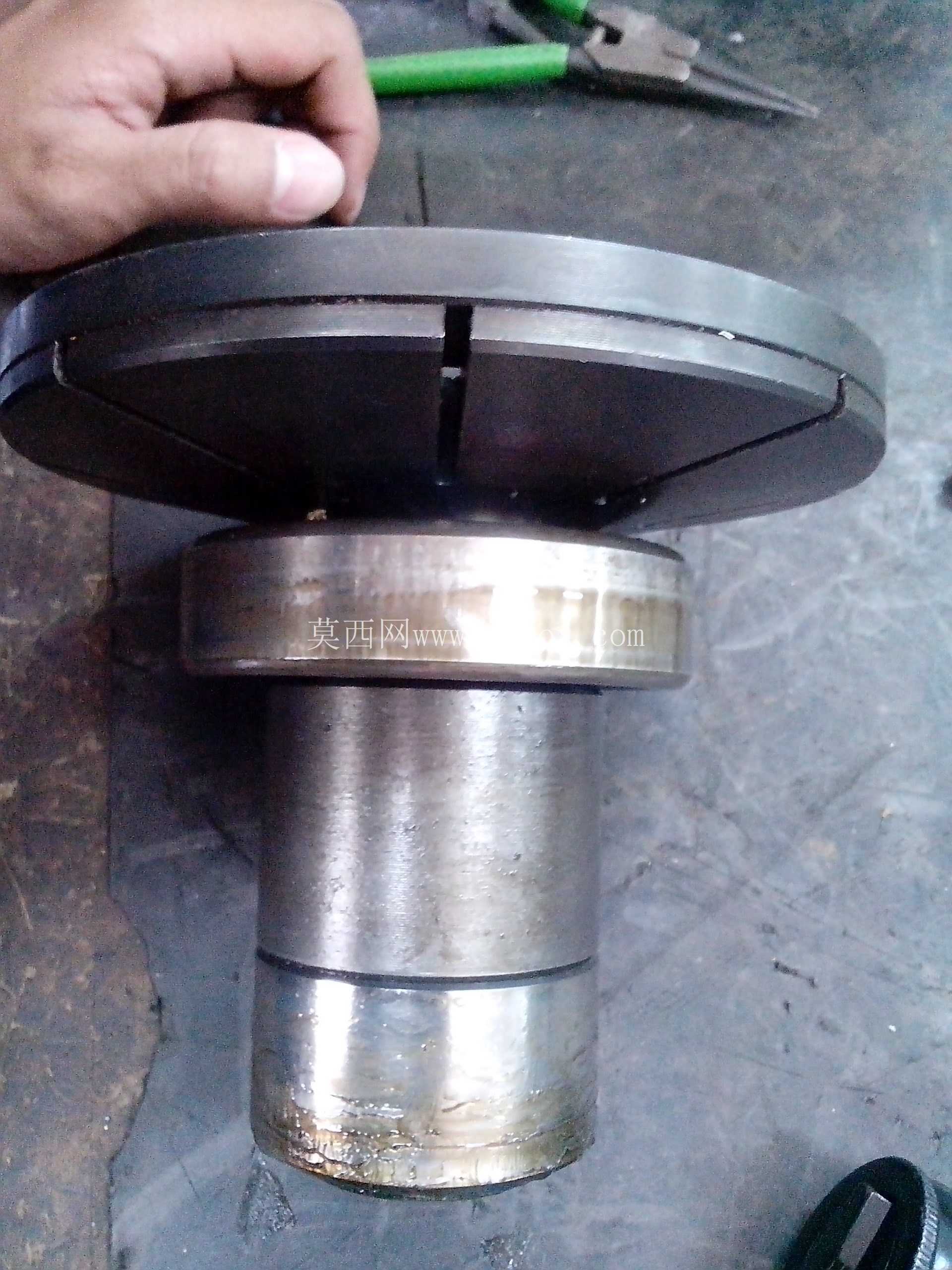

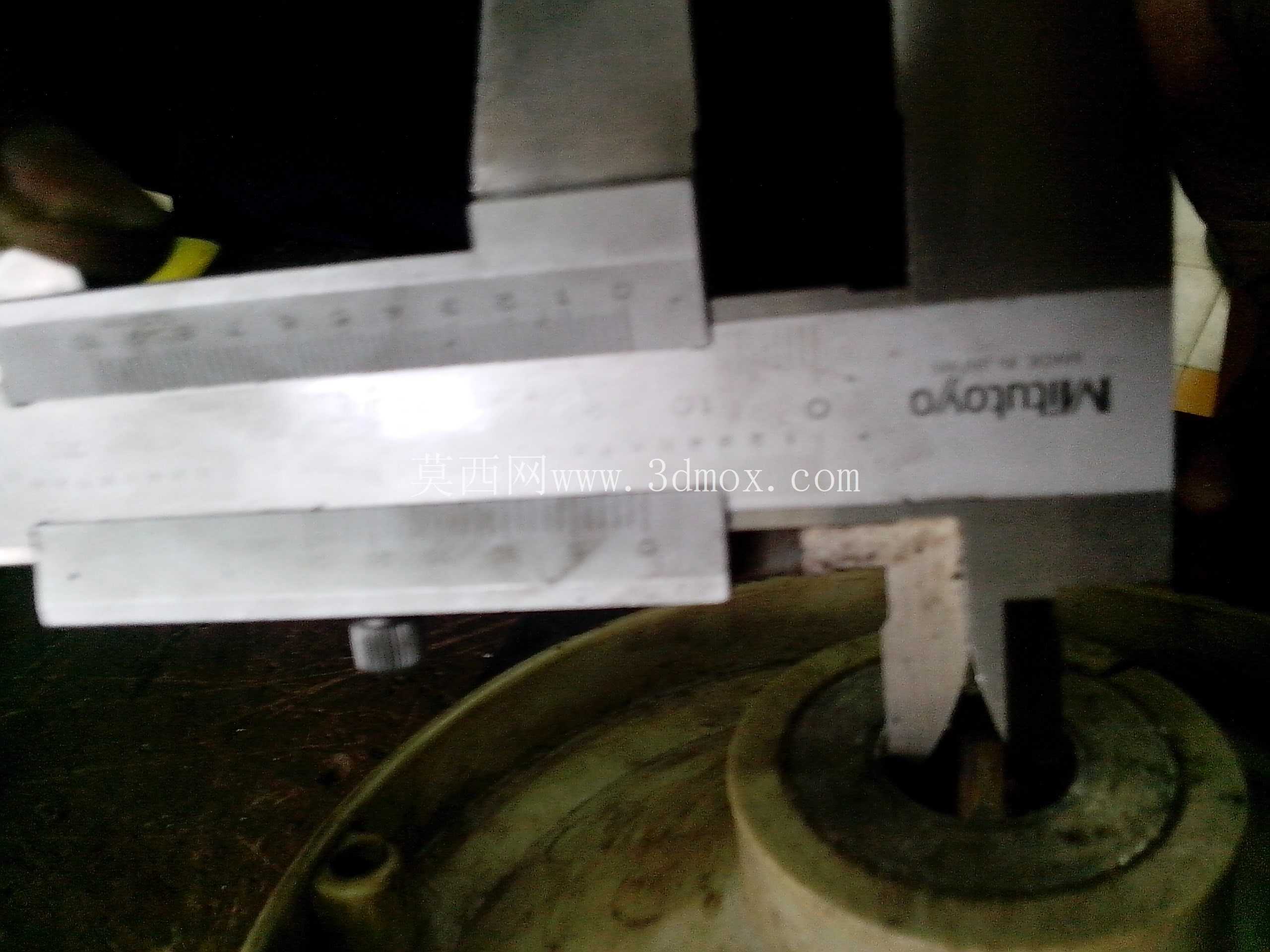

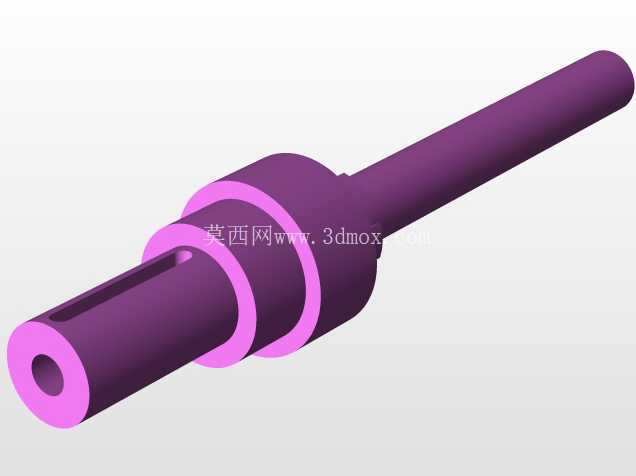

　　安装边界层面，输入端轴伸采用标准圆柱轴带中心孔的设计，轴径公差取m6级，适配常规联轴器、带轮的安装要求，轴伸长度预留了标准键槽的安装空间，能直接匹配GB/T1096规定的普通平键；箱体端盖的连接螺栓采用圆周均布布局，螺栓孔中心圆直径、端盖止口尺寸都符合通用减速机的安装互换要求，复装时不需要额外做配钻、配铰工序，端盖与箱体结合面的平面度控制在0.02mm以内，能保证密封垫片压紧后无渗漏间隙。

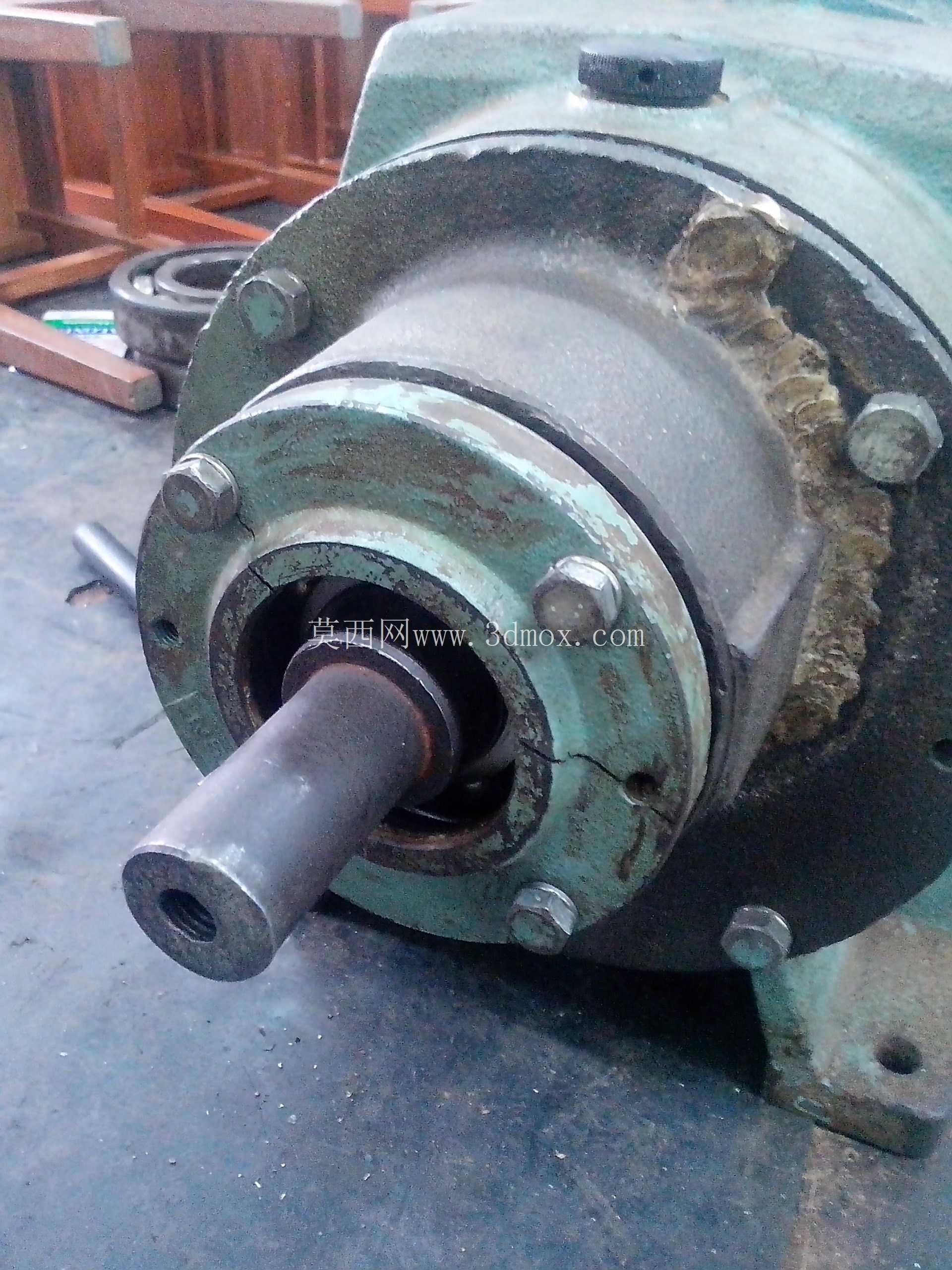

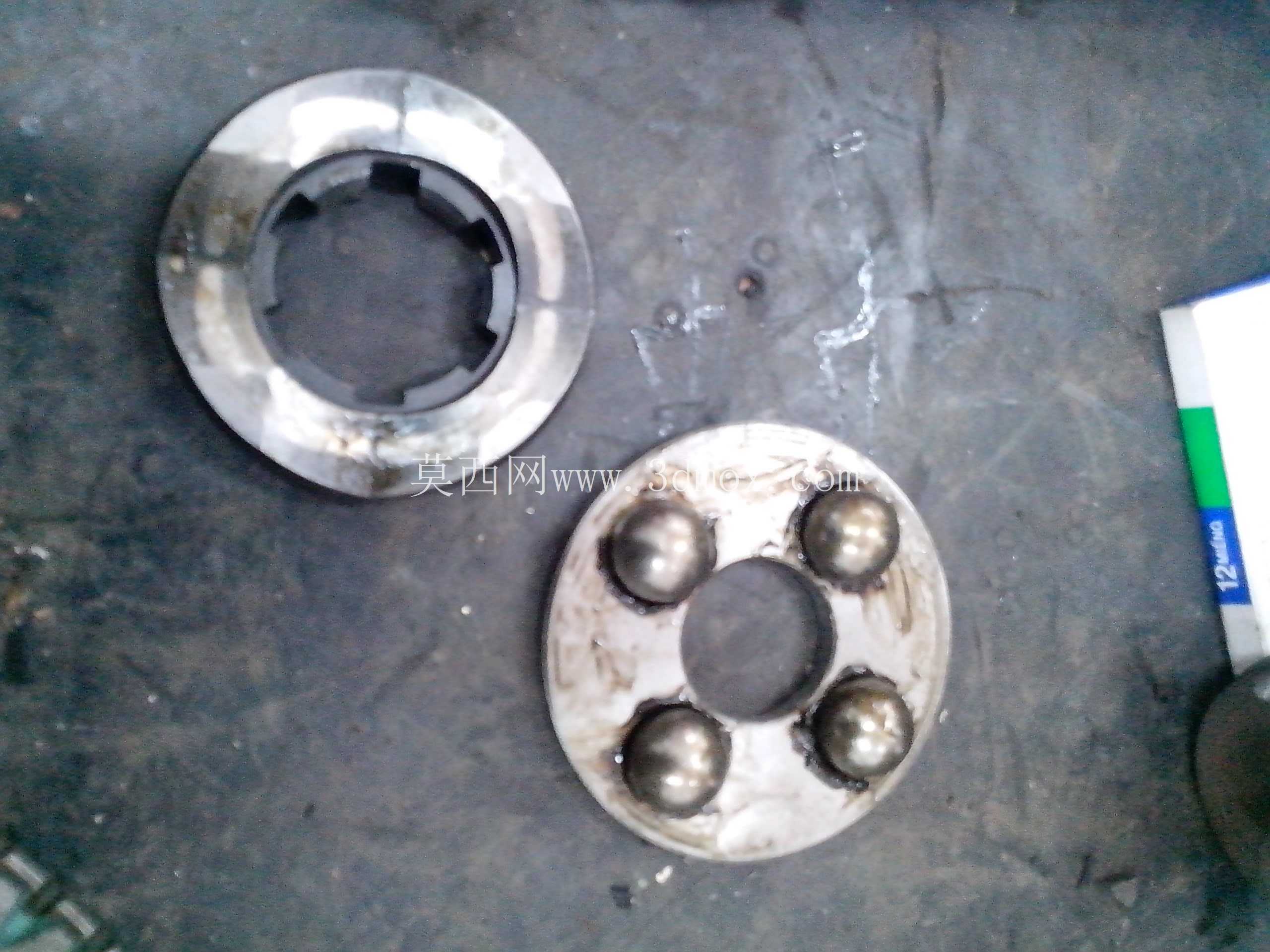

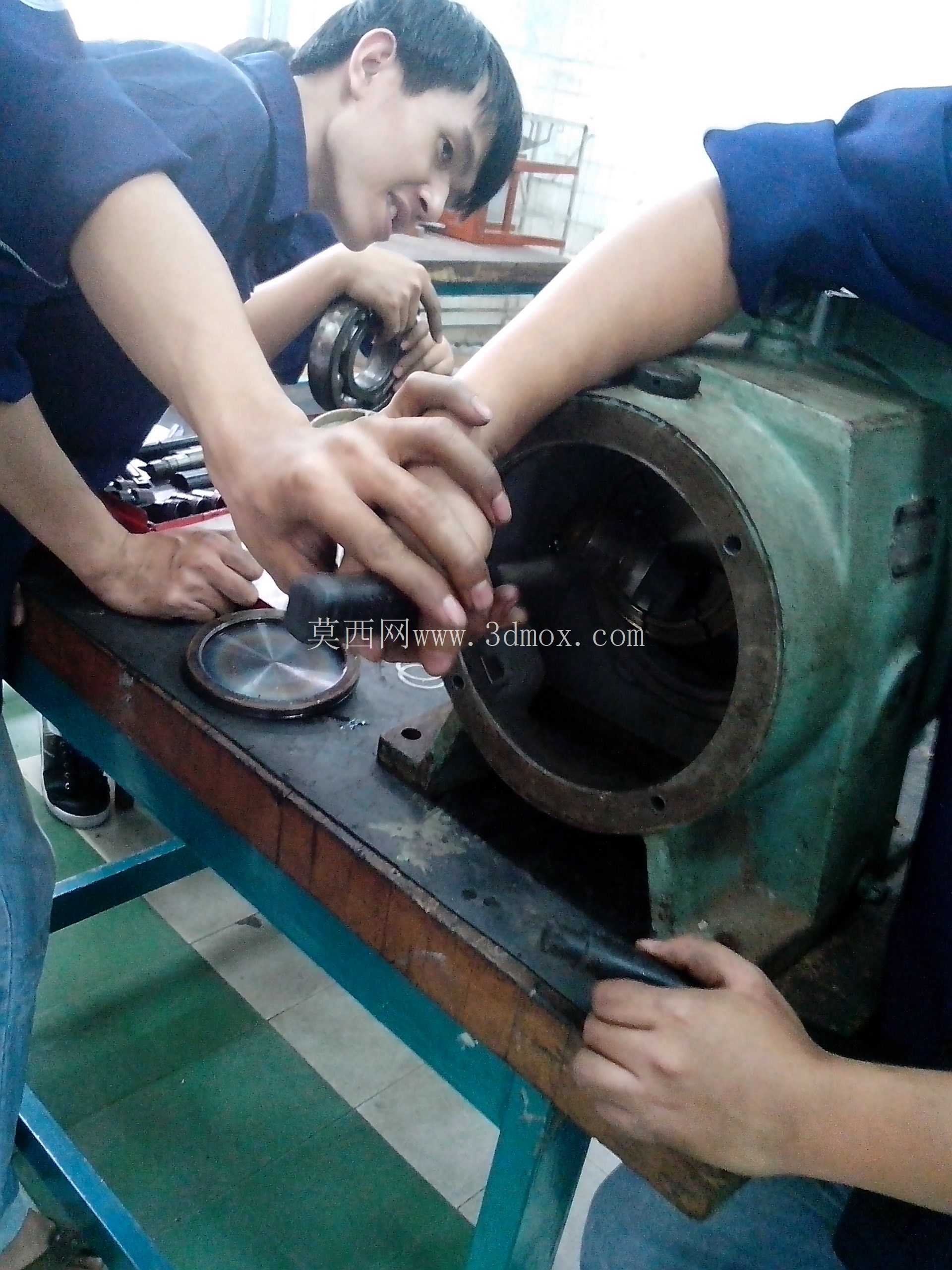

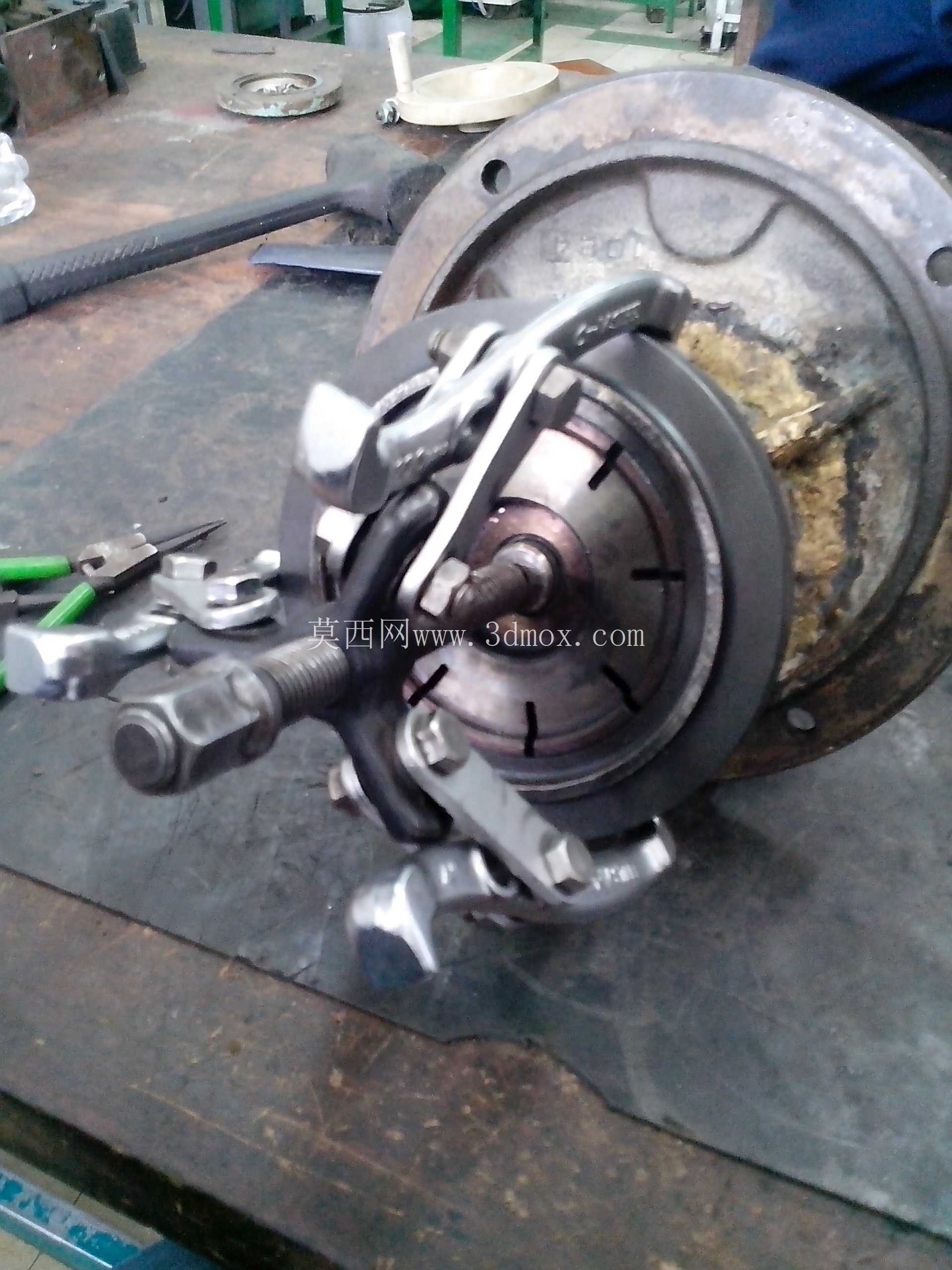

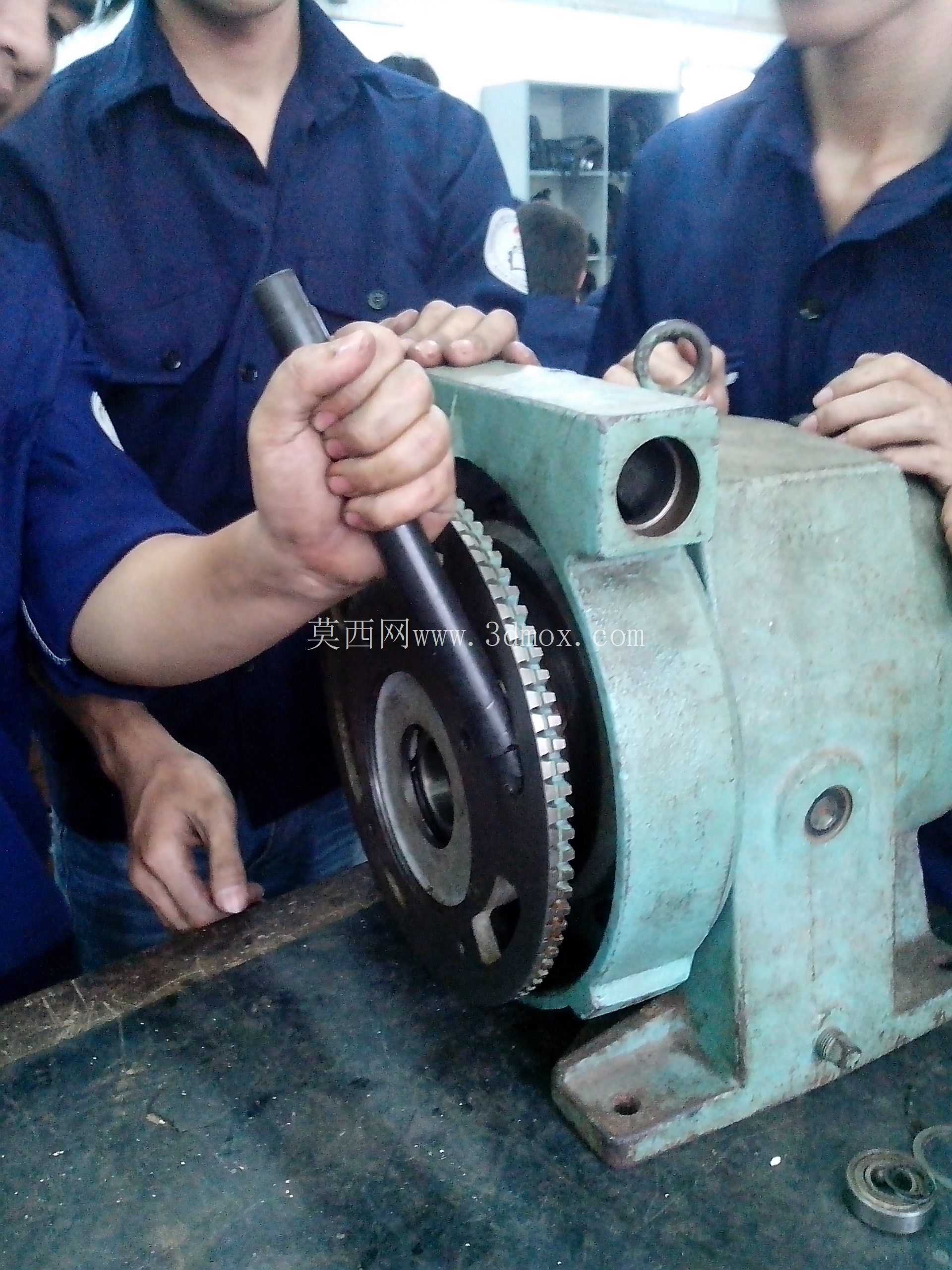

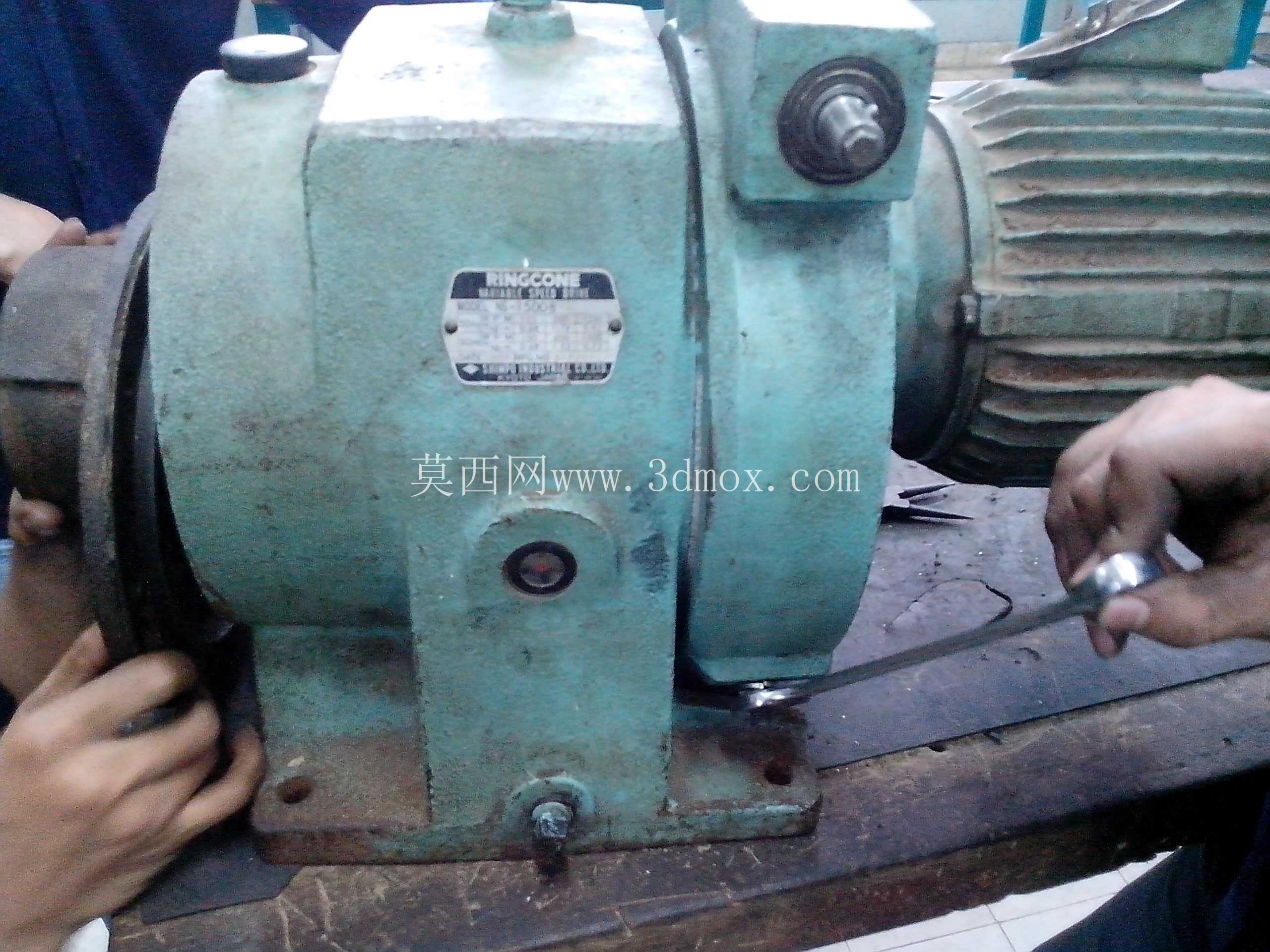

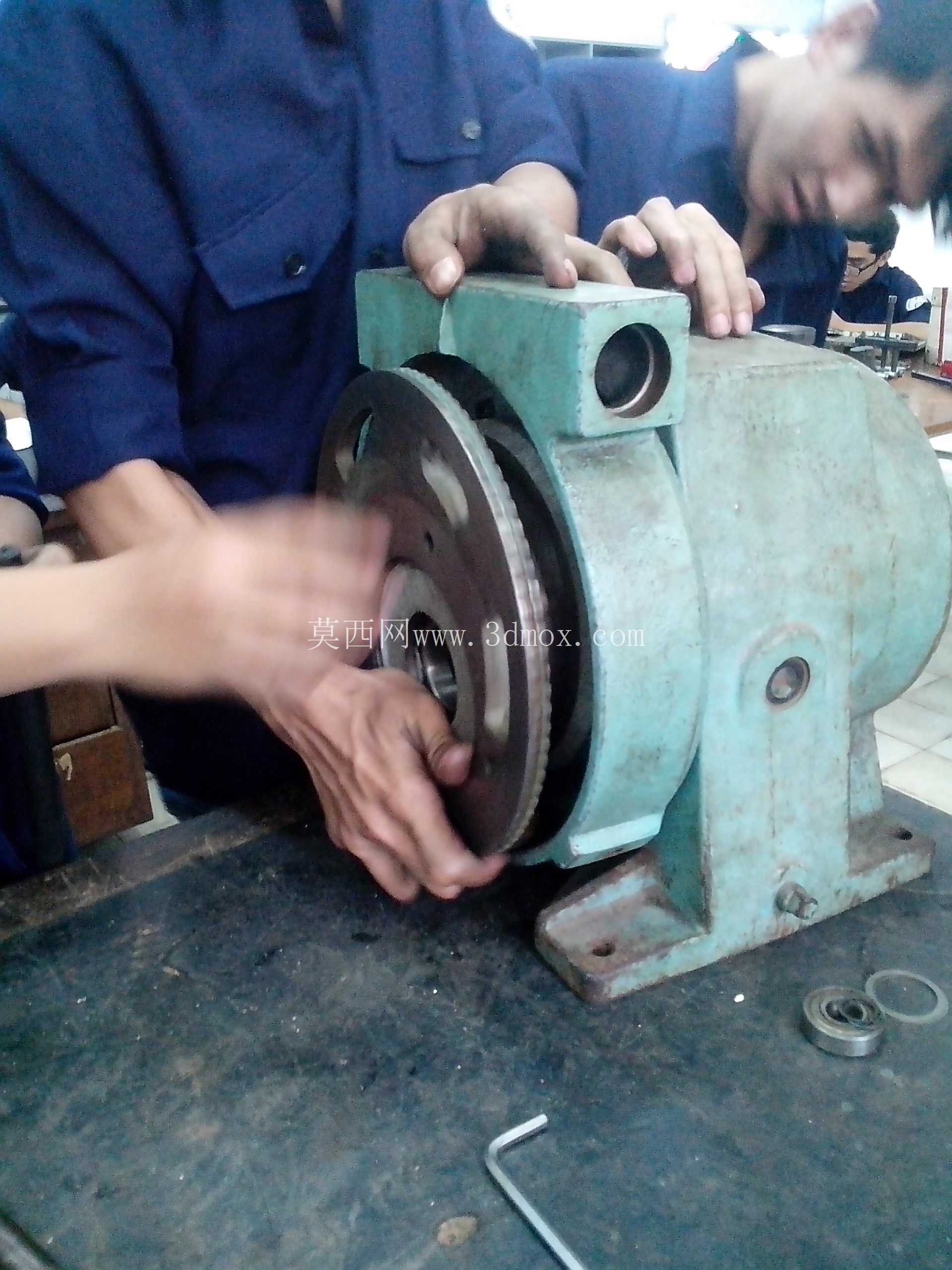

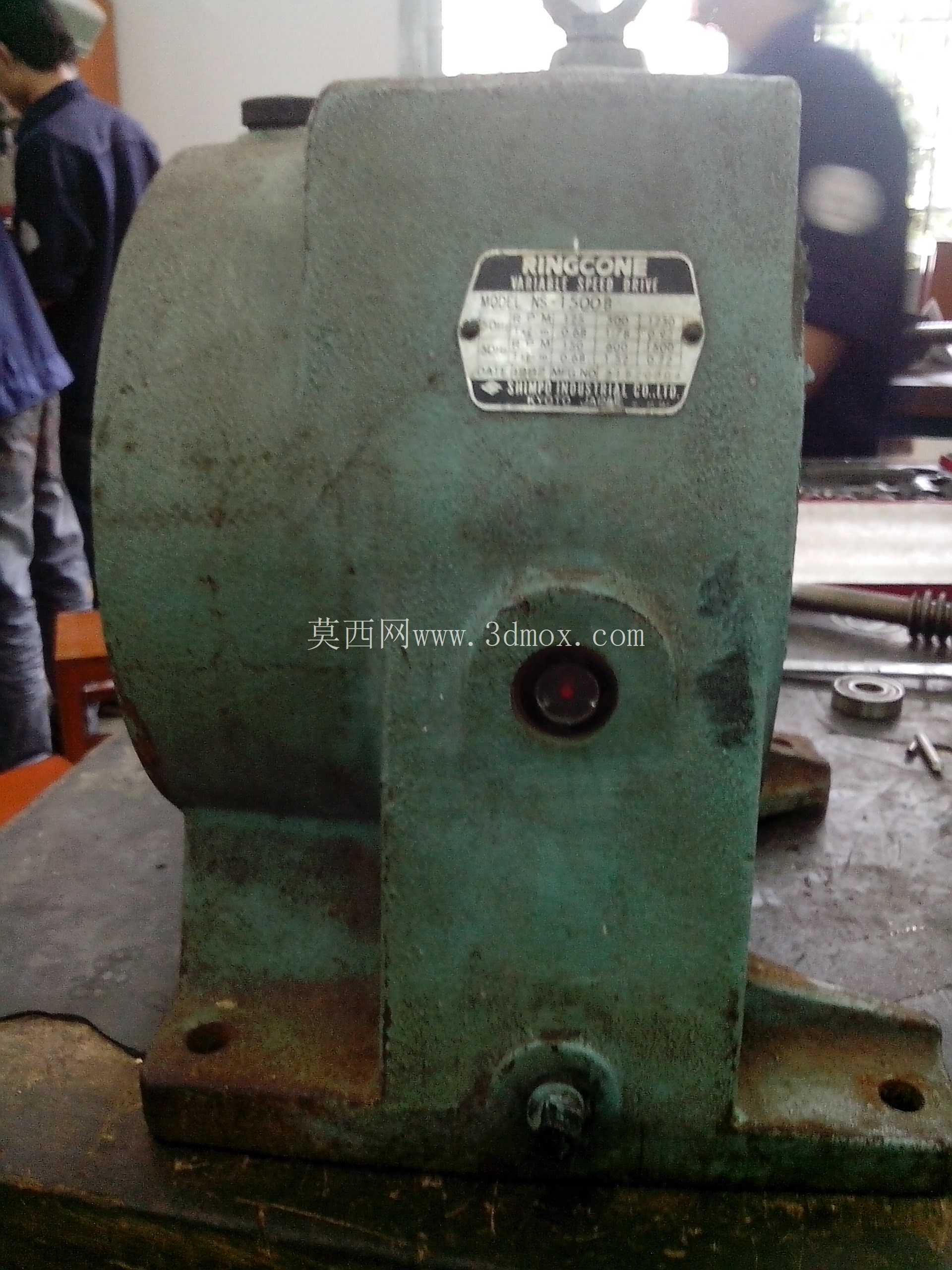

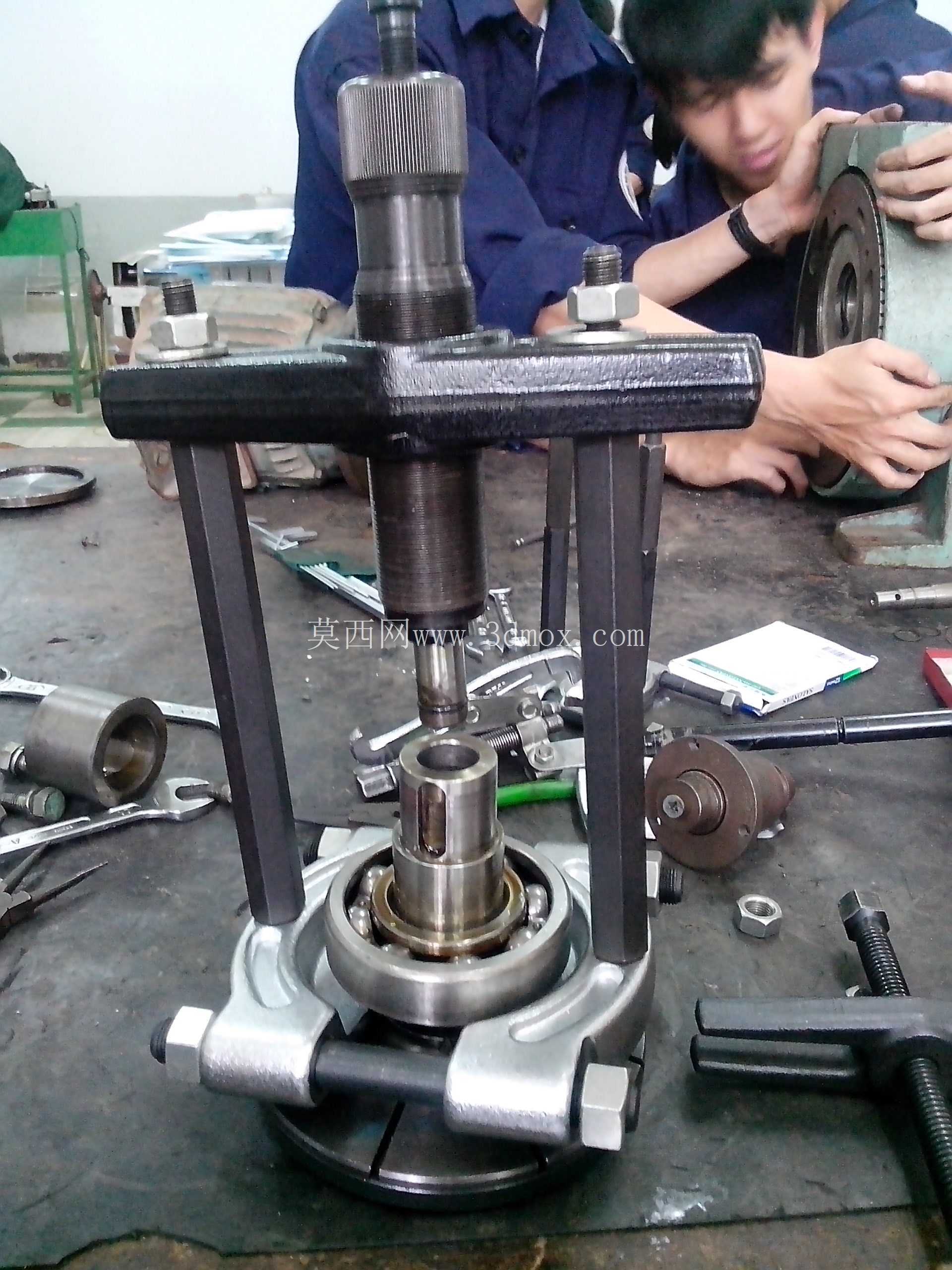

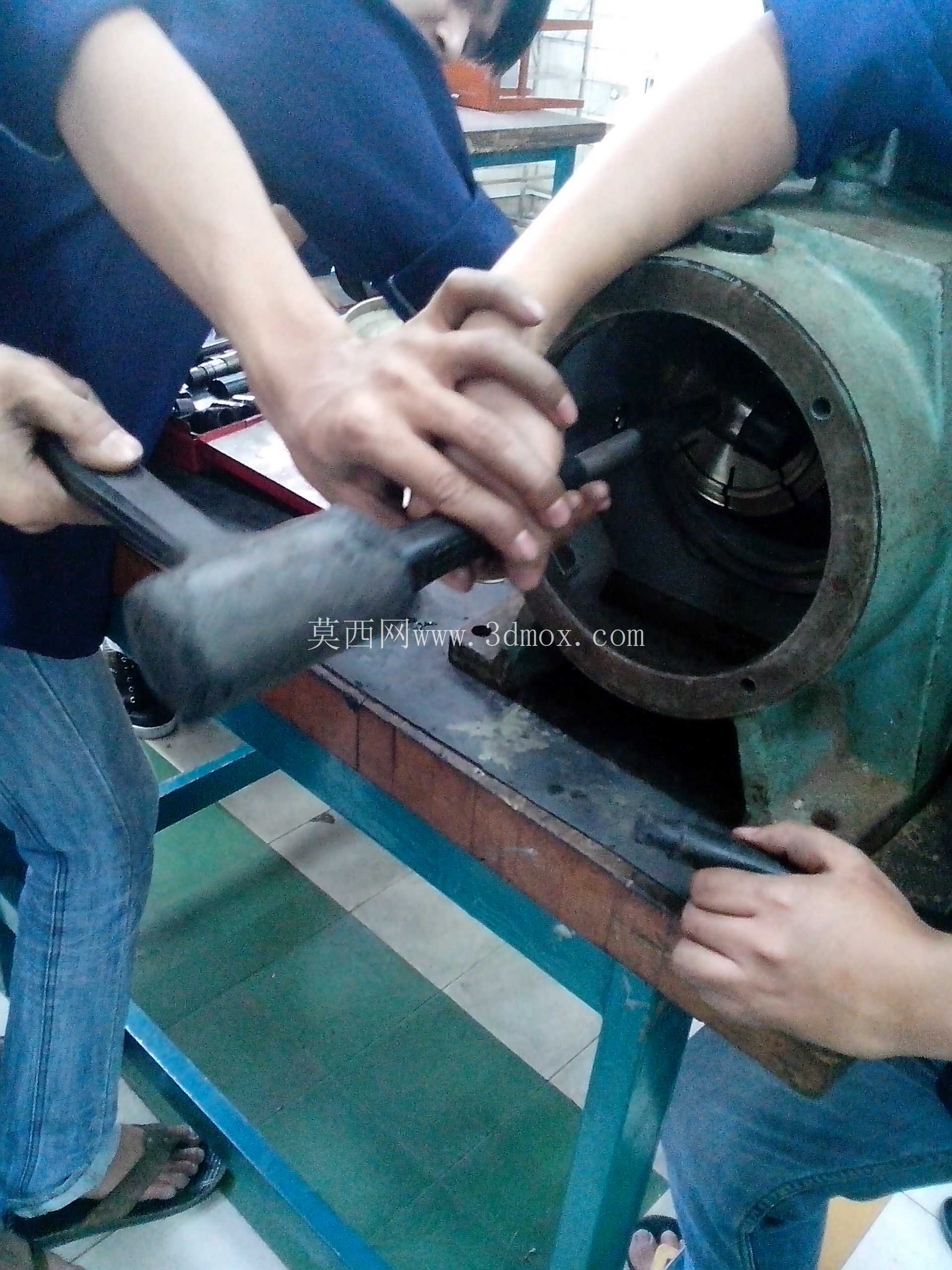

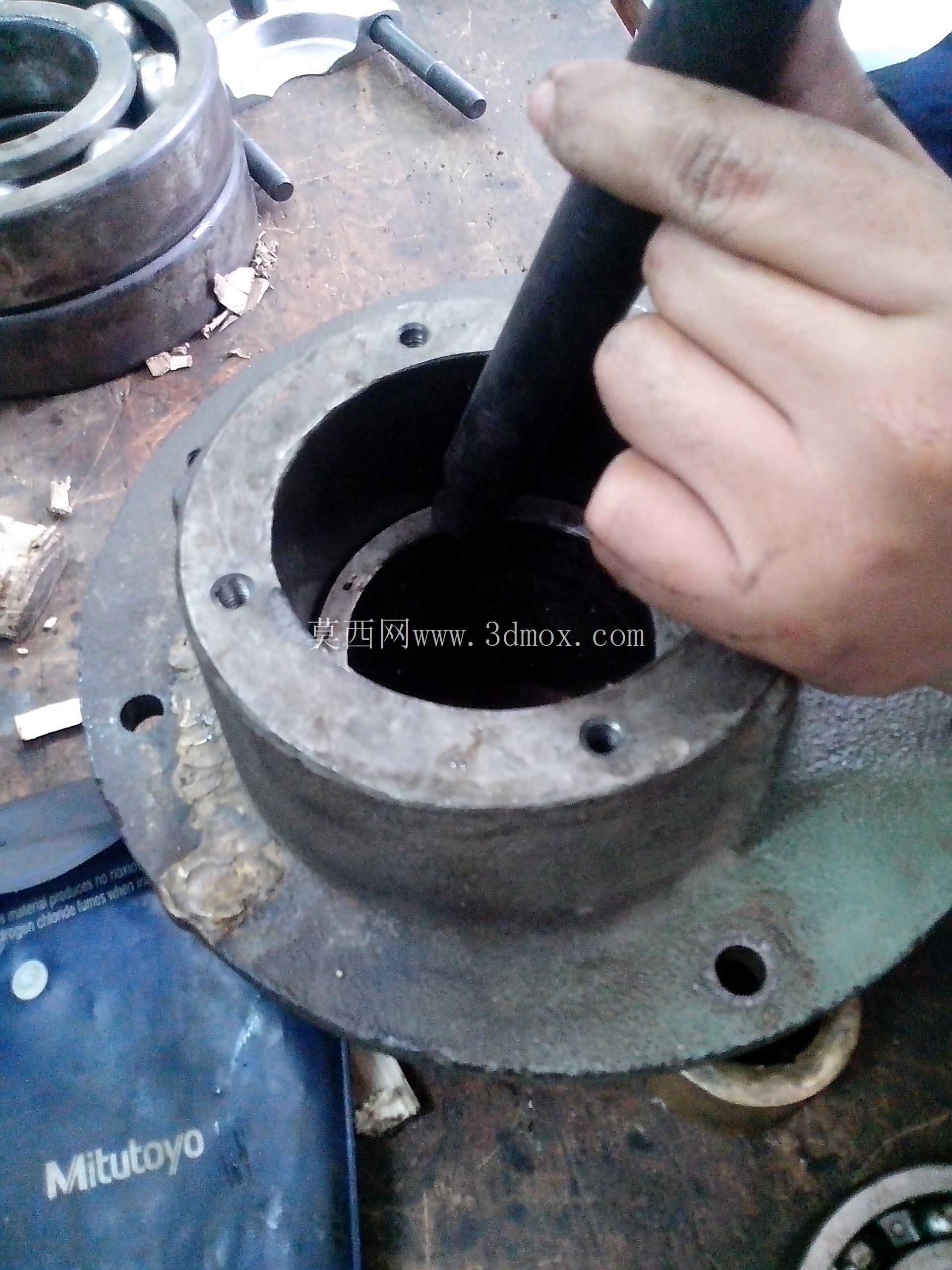

　　从功能特性来说，这套拆解展示结构没有做多余的外观美化，完全还原工业现场在用设备的真实状态：箱体表面的漆面磨损、轴承位的使用痕迹、端盖的锈蚀痕迹都和产线实际运维的设备状态一致，参训人员在拆装过程中可以直接练习螺栓对角紧固的操作顺序、轴承拆卸拉马的受力点位、密封垫片的裁切安装技巧，和纯新的教学模型相比，更贴近真实维保作业的场景，能减少实训和实际作业的落差。

　　设计思路上，这套结构没有追求复杂的多级传动展示，而是聚焦维保作业中最高频的输入端拆检环节，把轴承安装位、密封位、轴肩定位结构都做了外露处理，不需要完全拆解整个箱体就能观察核心配合关系，适合短周期的维保技能实训使用，既可以用来演示轴承的拆卸与安装流程，也能用来讲解轴系轴向窜动的调整方法，还能模拟密封失效后润滑脂泄漏的故障排查路径，覆盖了入门级维保人员需要掌握的核心操作点。

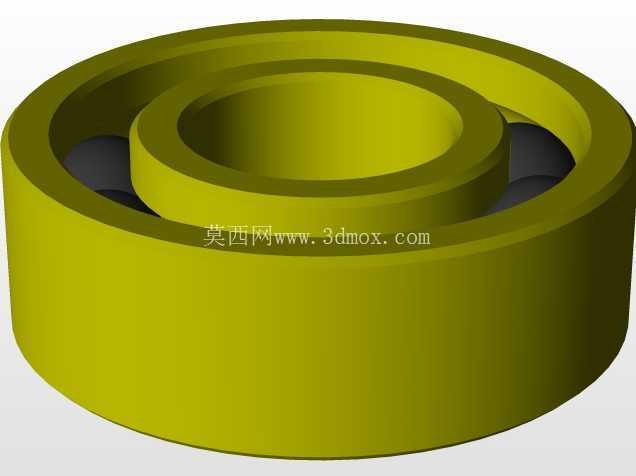

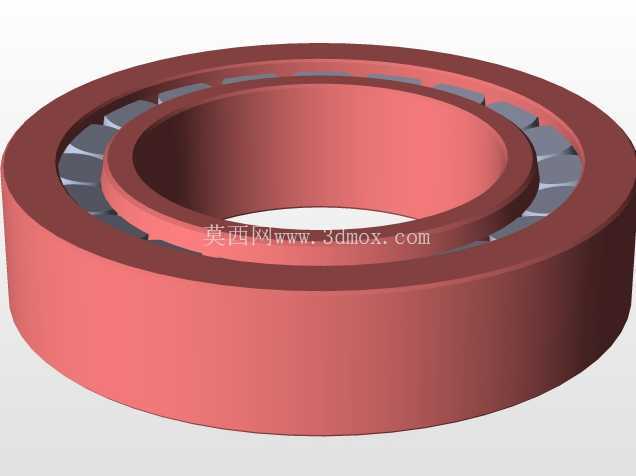

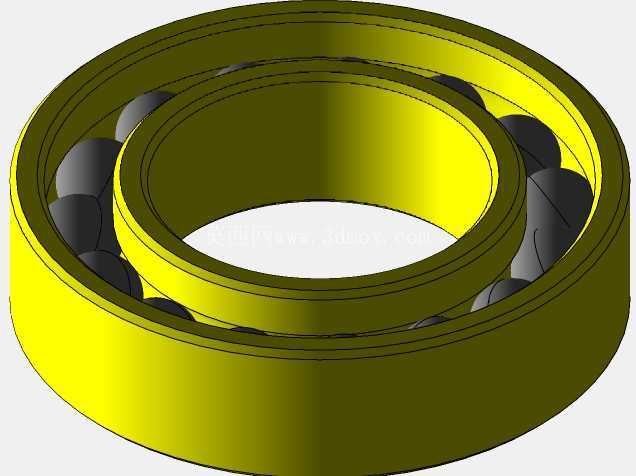

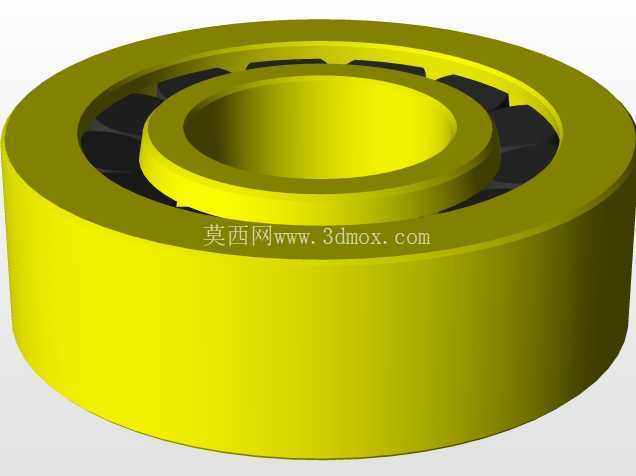

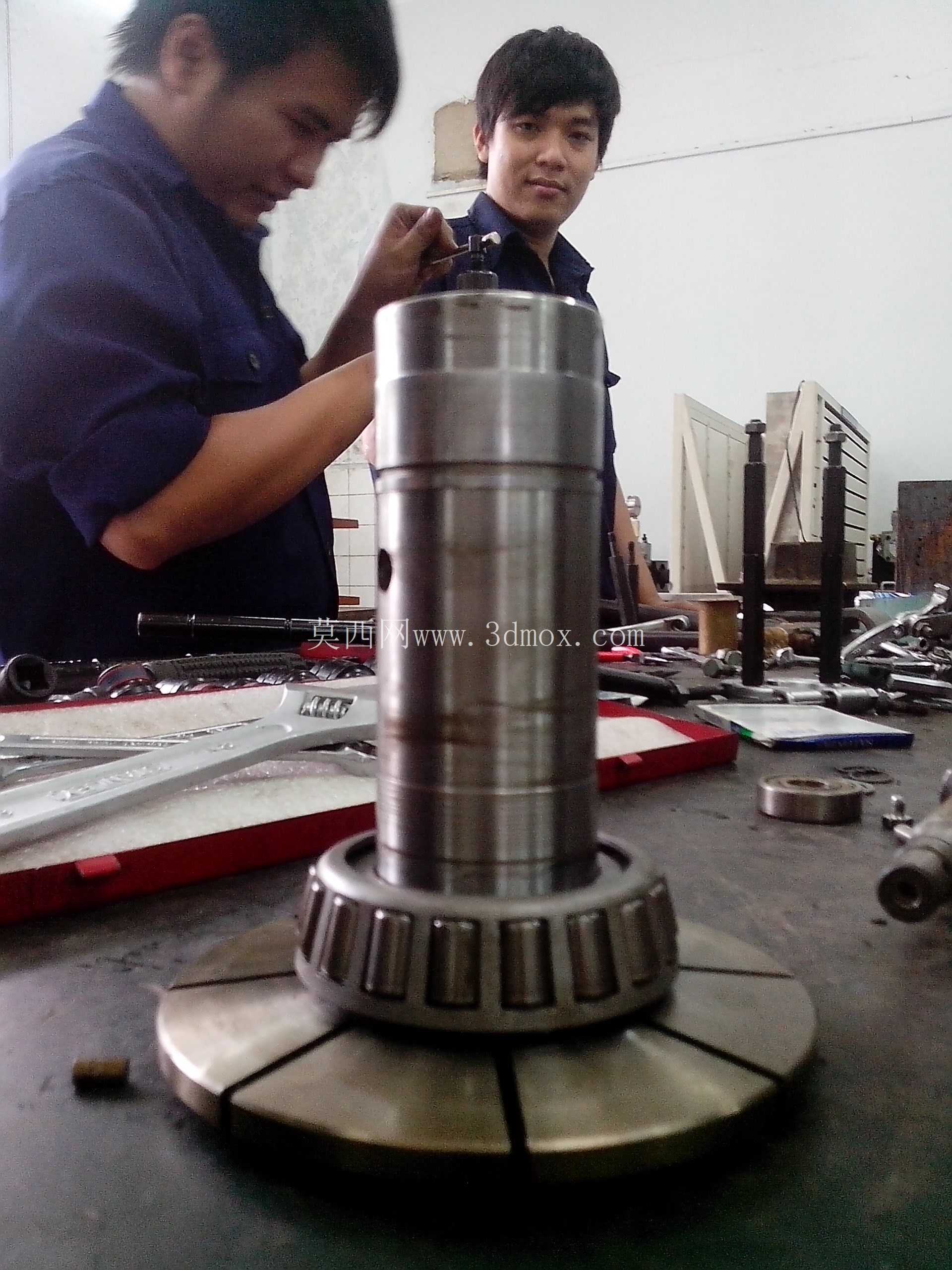

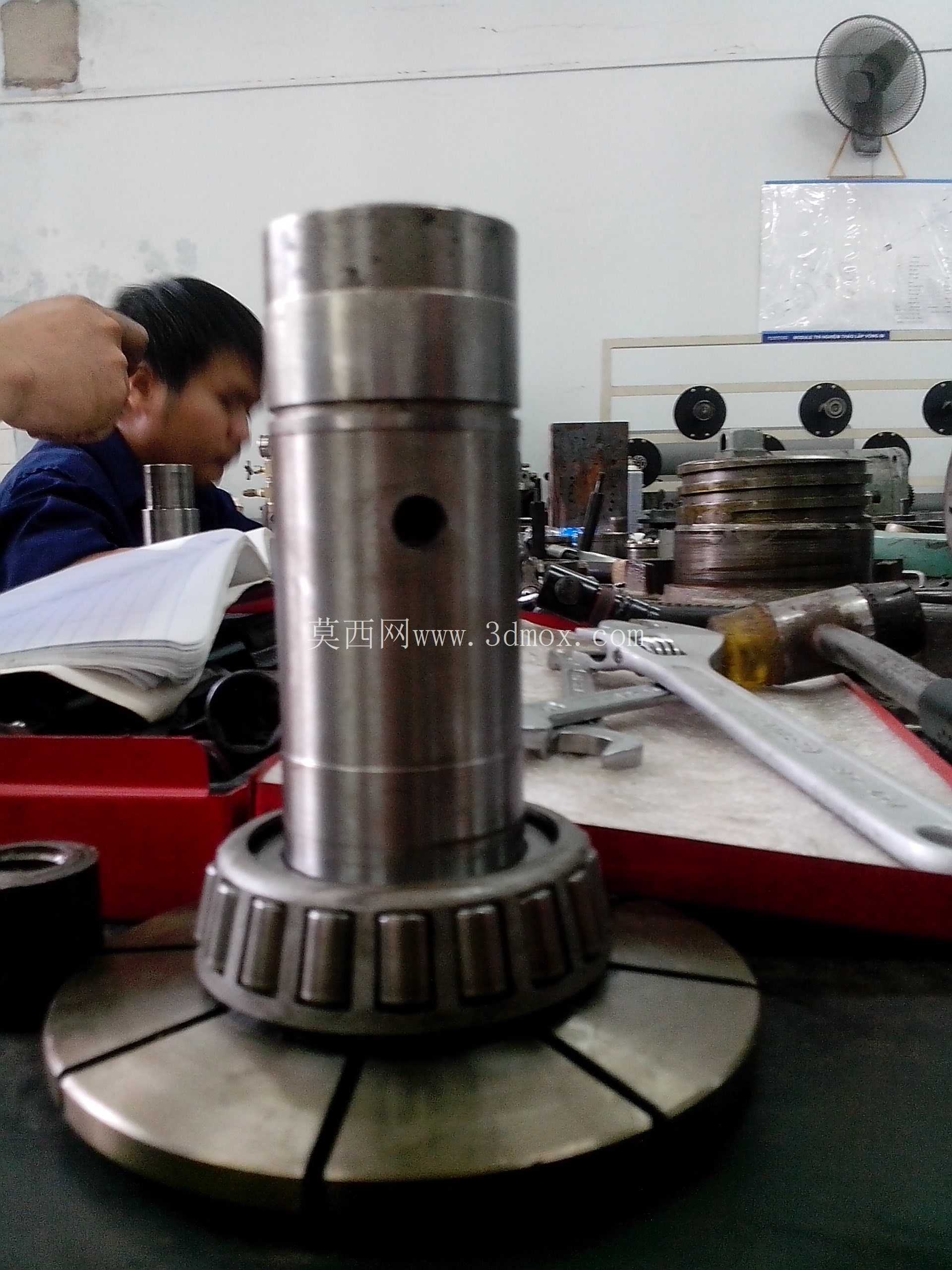

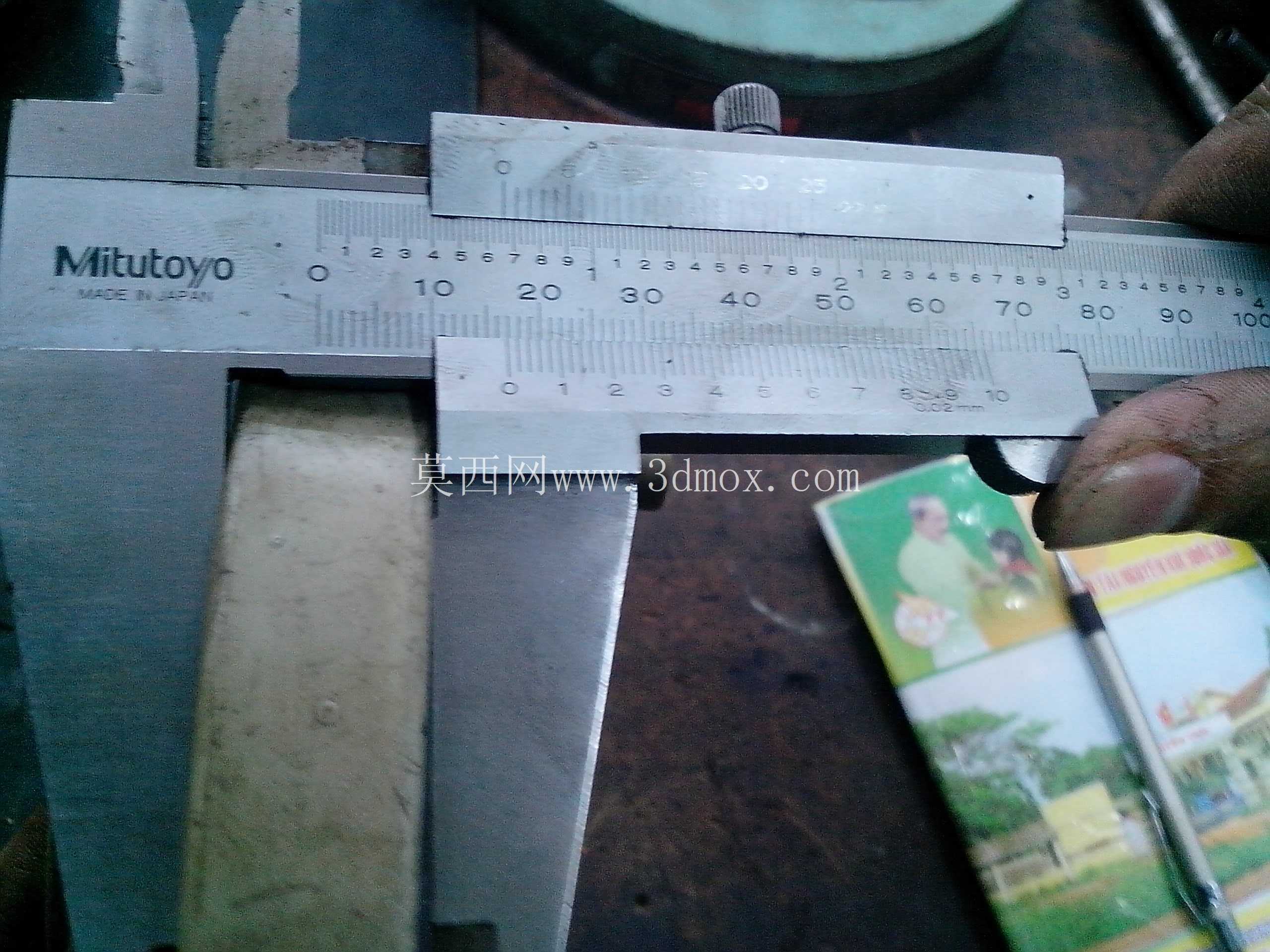

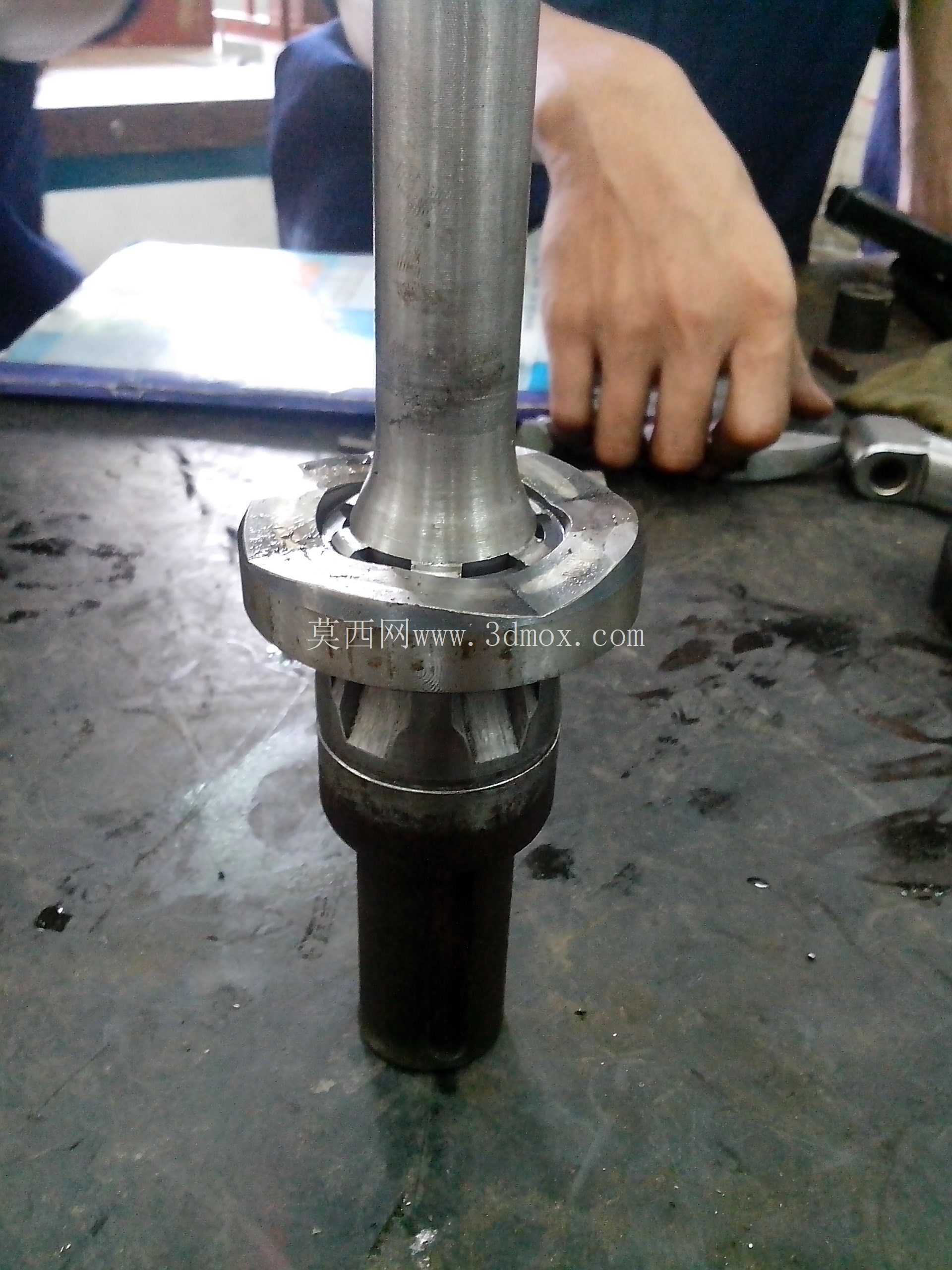

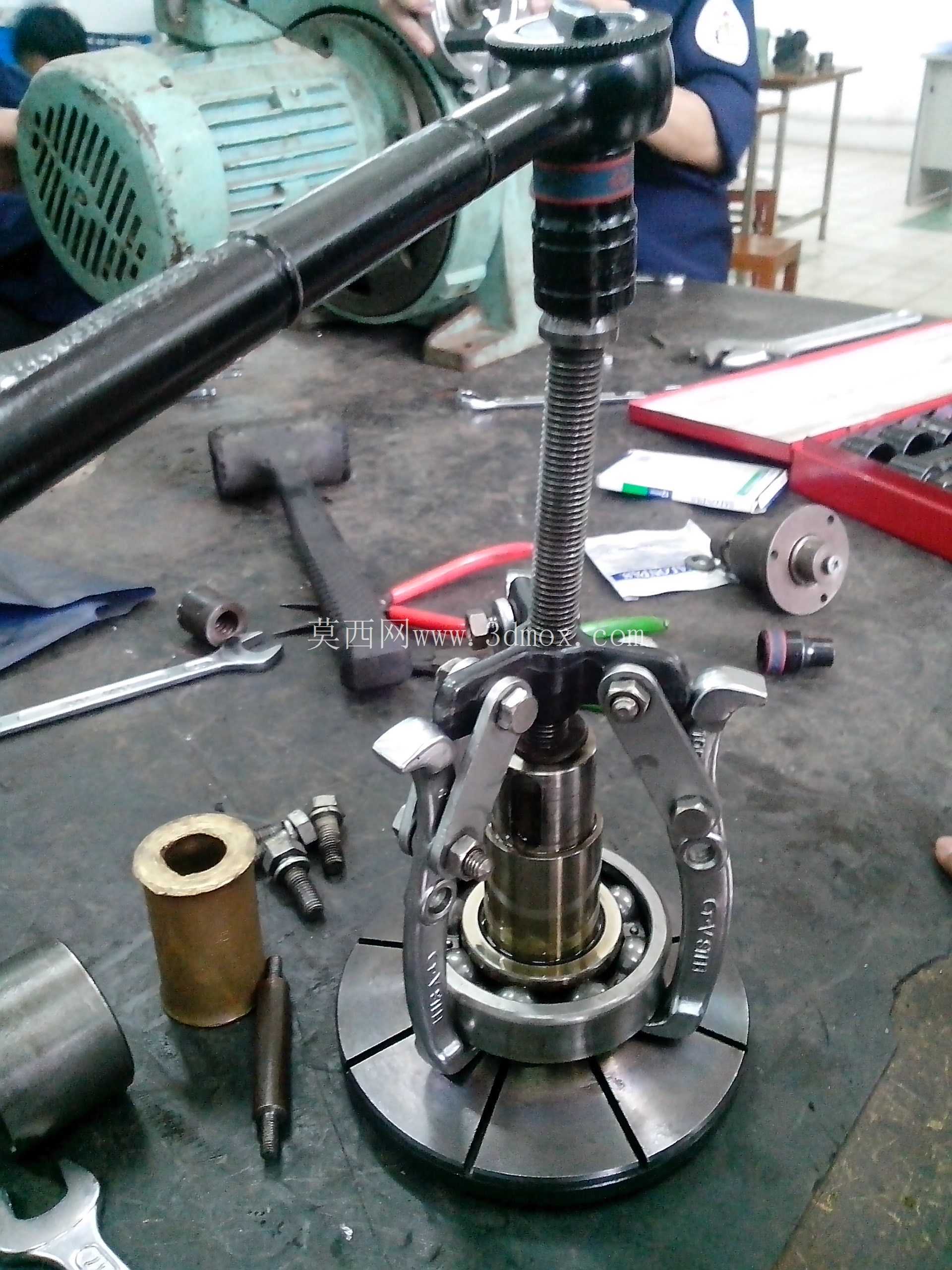

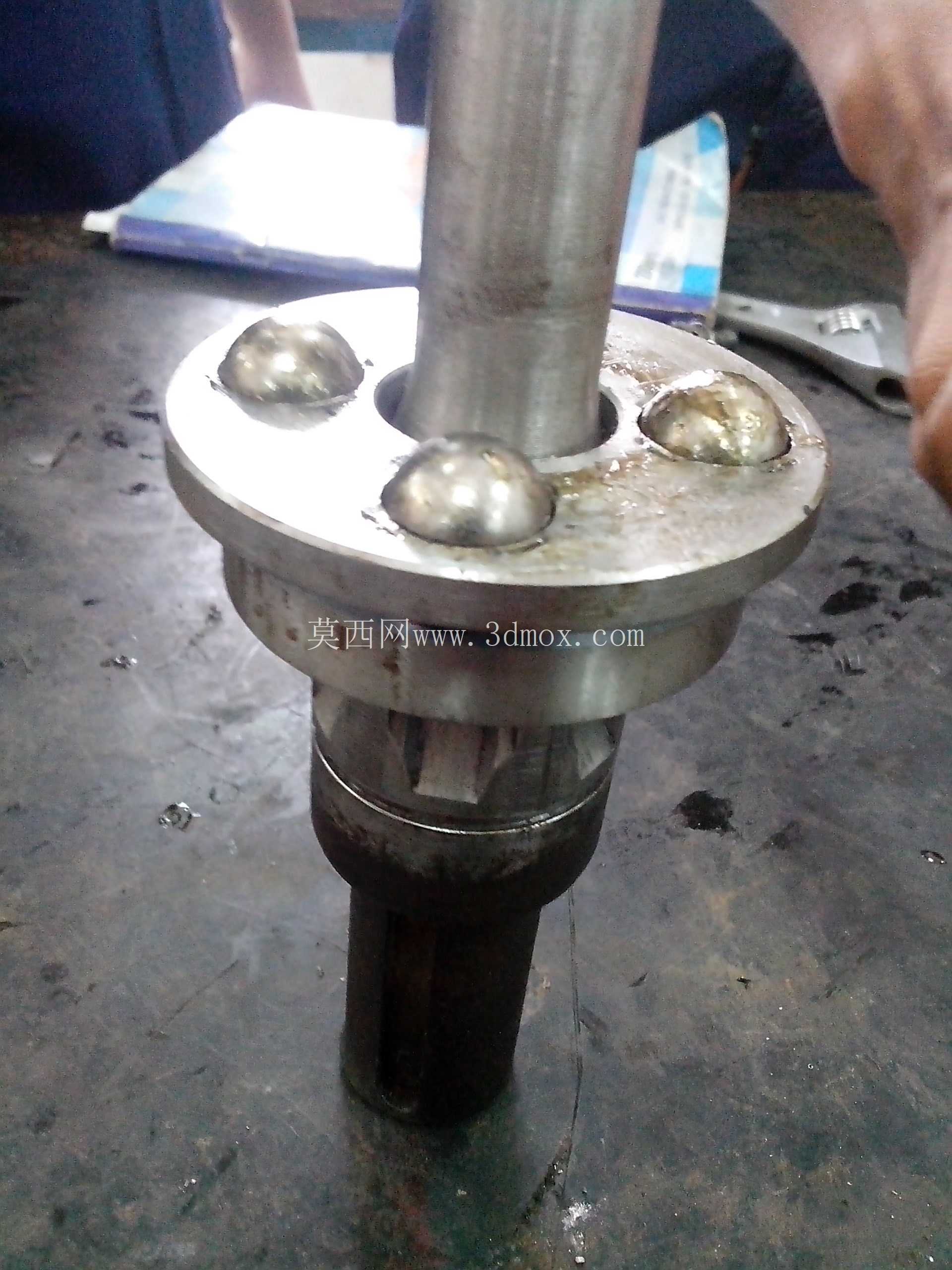

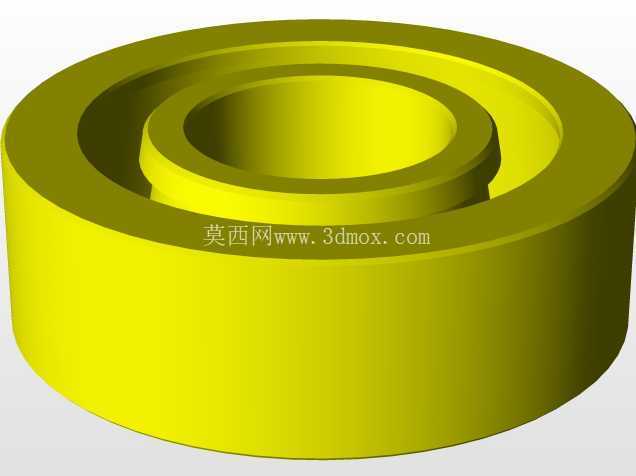

　　实际使用过程中，这套结构可以配合扭力扳手、拉马、塞尺等常用维保工具开展实操，端盖的螺栓规格选用通用的M8内六角螺栓，和现场常用工具完全匹配，不需要配备专用拆装工具；输入端轴的中心孔保留了标准的B型中心孔结构，既可以作为轴类加工的定位基准，也能在拆装轴承时作为顶持受力点，避免拆装过程中损伤轴颈配合面。轴承选用常规的深沟球轴承型号，是工业场景中应用最广的轴承类型，参训人员掌握这类轴承的拆装、检查、更换技能后，可以直接迁移到大部分通用旋转设备的维保作业中。
