螺旋输送挤压凸轮轴结构设计

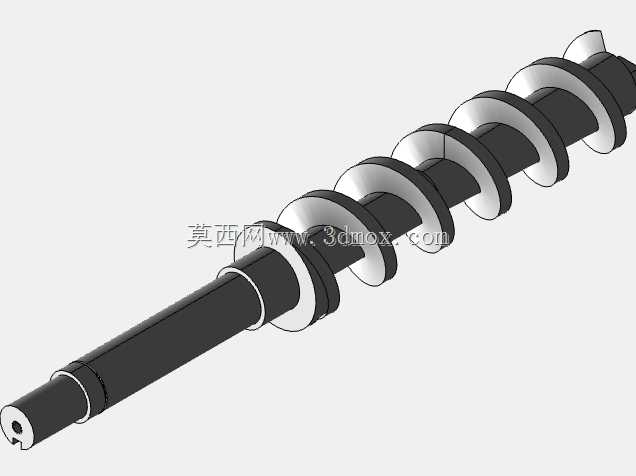

　　该构件主要应用于物料输送与挤压成型类设备的核心传动单元，常见于小型食品加工、橡塑挤出、粉体输送等工况中，承担物料轴向推送与同步压实的复合功能，区别于普通等距螺旋输送轴，其螺旋叶片的排布与轴身变径结构经过针对性匹配，可在推送过程中逐步缩小物料流通间隙，实现连续送料过程中的预压效果，避免物料在输送末端出现架桥、空隙率不均的问题。从结构设计逻辑来看，轴体采用分段式阶梯轴设计，输入端预留了标准的扁位与内孔定位结构，可直接与驱动端的联轴器、减速输出轴配合，无需额外加装转接套，减少了传动链上的装配误差累积；轴身的螺旋叶片采用等厚变距设计，靠近进料端的叶片螺距更大，可快速承接进料口落下的散状物料，随着轴向推进螺距逐步收窄，叶片与轴身的同轴度公差控制在0.05mm以内，保证转动过程中叶片与机筒内壁的间隙均匀，既不会出现刮蹭筒壁的问题，也不会因间隙过大导致物料返料。

　　轴身的环形凸台结构并非冗余设计，每一处凸台都对应机筒内部的密封件、支撑轴承的安装位置，凸台的端面跳动公差严格控制在0.02mm范围内，可保证密封件在长期转动过程中受力均匀，避免出现偏磨导致的物料泄漏、润滑脂渗入物料通道的问题；轴端的中心小孔为工艺孔，既用于轴类加工时的顶尖定位，也可在后期维护时作为高压气路通道，清理轴身内部残留的物料余料。从安装边界来看，该轴体的总长度适配小型卧式挤出机的机筒长度，两端支撑轴承位的轴径尺寸符合常规微型轴承的安装标准，螺旋叶片的最大外径与机筒内壁的单边间隙控制在0.3-0.5mm区间，适配粒径在1mm以下的粉体、半熔融态颗粒物料输送；设计过程中针对螺旋叶片的焊接变形做了工艺预设，叶片与轴身的连接采用满焊后二次车削外圆的工艺路线，避免焊接应力导致叶片变形卡滞，同时轴身的所有过渡圆角都做了R1-R2的圆弧处理，减少应力集中点，提升轴体在交变载荷下的疲劳寿命。

　　实际工况运行中，该轴体可承受的最大转速不超过120r/min，适配的驱动扭矩在15N·m以内，针对有一定腐蚀性的物料输送场景，可直接在该结构基础上做表面镀铬或者不锈钢材质替换，核心的螺旋升角、变距比例、轴肩定位尺寸无需调整，即可直接适配不同材质的加工需求；不同于分体式组装的螺旋轴，该结构的叶片与轴身为一体化焊接结构，不存在叶片松动移位的风险，长期运行下的送料精度稳定性更优，可保证单位时间内的物料输送量误差控制在2%以内，满足小型挤出设备的定量送料要求。
