变形玩具擎天柱手部握持连接结构件

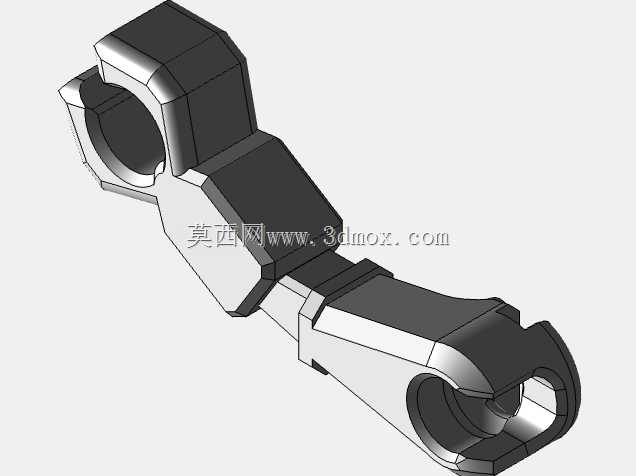

　　该结构件属于变形类拼装玩具的手部功能组件，核心作用是为玩具主体提供武器握持、部件对接的机械连接接口，在玩具的变形切换、静态展示、互动把玩场景中承担受力连接的关键作用。日常把玩过程中，该部件需要承受反复插拔、转动带来的交变载荷，同时要兼顾玩具整体的外观还原度，不能出现结构突兀、配合松动的问题。从结构设计逻辑来看，部件两端采用对称的开式卡环结构，卡环内径匹配玩具手臂端、武器端的连接轴径，卡环开口处做了15度的导入倒角，方便装配时的轴件滑入，同时卡环侧壁厚度控制在1.8mm，既保证卡接后的抱紧力，避免把玩过程中连接件松脱，又不会因为壁厚过大导致卡接时需要的按压力度过大，影响拼装体验。

　　中间的连接臂段采用折线式的仿生轮廓，还原机械手部的关节转折造型，转折处全部做了R0.5的圆角过渡，避免尖锐边角带来的使用安全隐患，同时折线结构的加强筋布局沿着受力方向布置，在部件反复承受掰动、插拔力的时候，不会出现应力集中导致的断裂问题。从安装边界来看，两端卡环的同轴度公差控制在0.1mm以内，保证装配后武器与手臂的连接不会出现偏斜，卡环的轴向宽度为4.2mm，匹配对应连接轴的卡槽宽度，装配后轴向窜动量控制在0.2mm以内，既保留转动的活动余量，又不会出现松垮晃动感。部件的整体外形顺着手部的自然姿态做了分色面的台阶设计，黑白分色的分界处做了0.3mm的凸台定位，方便后续表面喷涂或者分色注塑的时候，色界清晰不会出现溢漆问题。

　　在实际把玩场景中，该部件可以绕两端卡环的轴线做30度范围内的角度调整，能够适配不同长度、不同握持角度的武器配件，不需要额外更换连接件就能实现多种展示姿态。结构设计时特意将壁厚控制在均匀的1.5mm，避免注塑成型时出现缩痕、翘曲的问题，卡环的内圆面做了0.1mm的微凸点，装配后凸点与连接轴的凹槽配合，转动时会产生段落感，提升把玩时的阻尼手感，不会出现转动过于松滑无法固定姿态的问题。考虑到玩具使用过程中可能出现的摔碰情况，部件的棱边全部做了倒钝处理，转折处的壁厚做了局部加厚0.3mm的处理，提升抗冲击性能，避免从1米左右高度跌落时出现断裂。

　　该结构件的接口尺寸兼容同系列多款玩具的通用连接轴，不需要修改模具就能适配不同的玩具主体，降低了配件的开模成本，同时统一的接口标准也方便玩家自行搭配第三方的武器配件，拓展玩具的玩法。在建模过程中，所有的配合面都预留了0.05mm的装配间隙，考虑到塑料件成型后的收缩率，避免出现装配过紧或者过松的问题，卡环的开口宽度比连接轴径小0.3mm，利用塑料本身的弹性实现卡接抱紧，不需要额外的紧固件就能完成装配，提升生产组装的效率。
