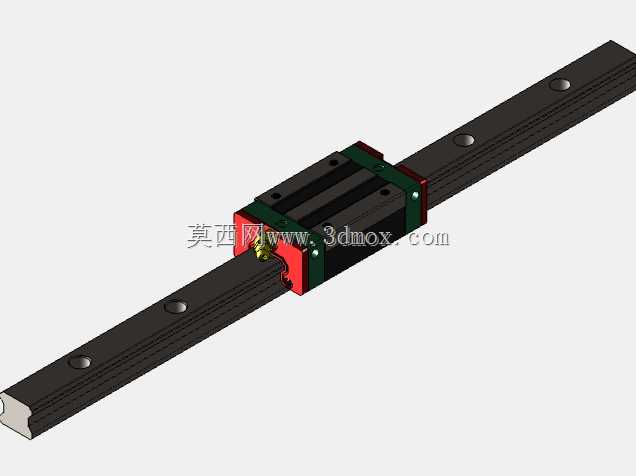

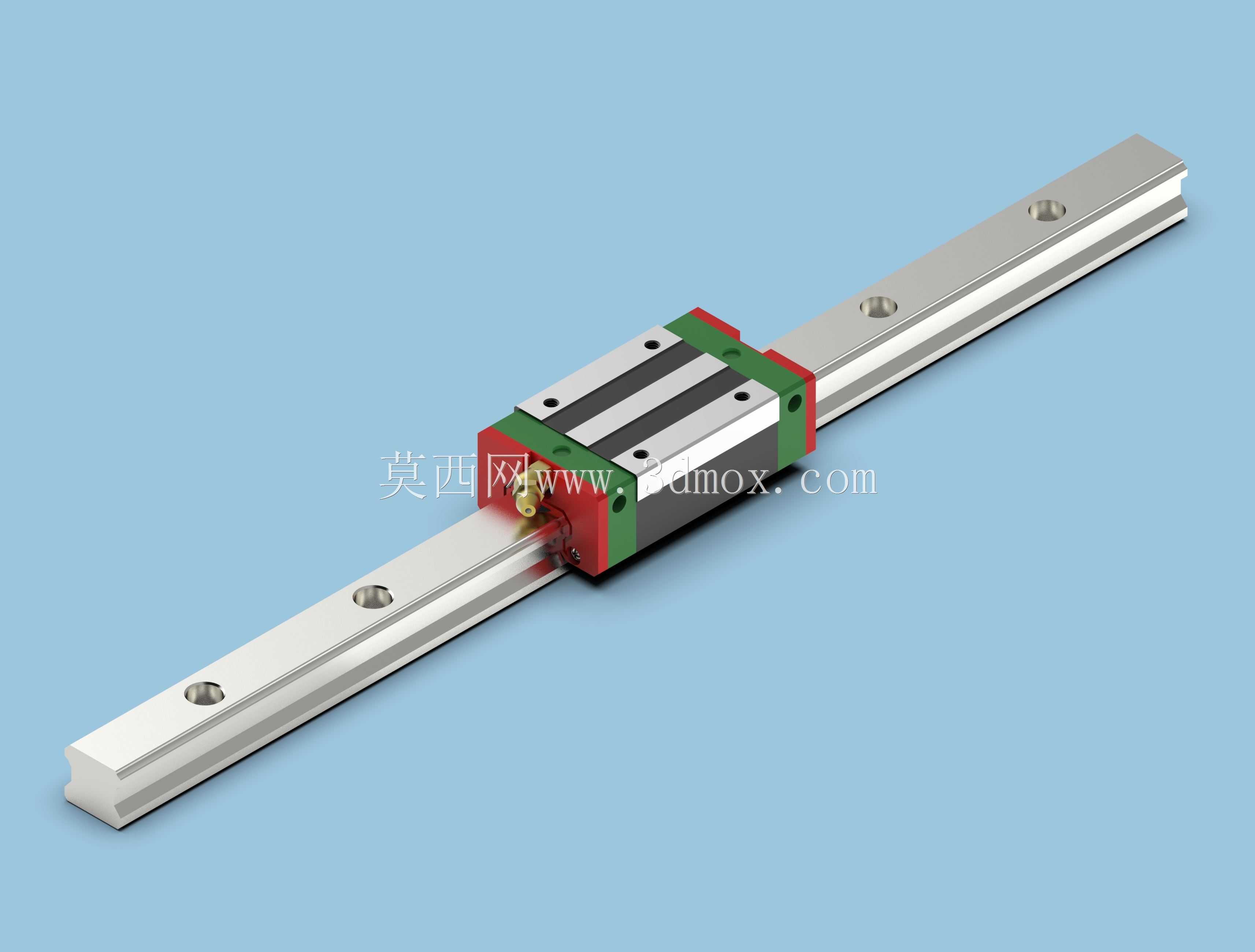

这套直线导轨滑块组件是线性传动系统里的核心导向承载部件,日常在数控加工中心、桌面级CNC雕刻机、自动化点胶设备、直线模组滑台里都能见到它的身影,核心作用是给运动部件提供高精度的直线往复运动轨迹,同时承担工作台、加工头端带来的径向、反径向以及侧向载荷,相比传统的滑动导向结构,它的滚动摩擦阻力仅为滑动结构的1/50左右,低速运行时不会出现爬行现象,动态响应速度更快,定位精度的保持性也更出色。

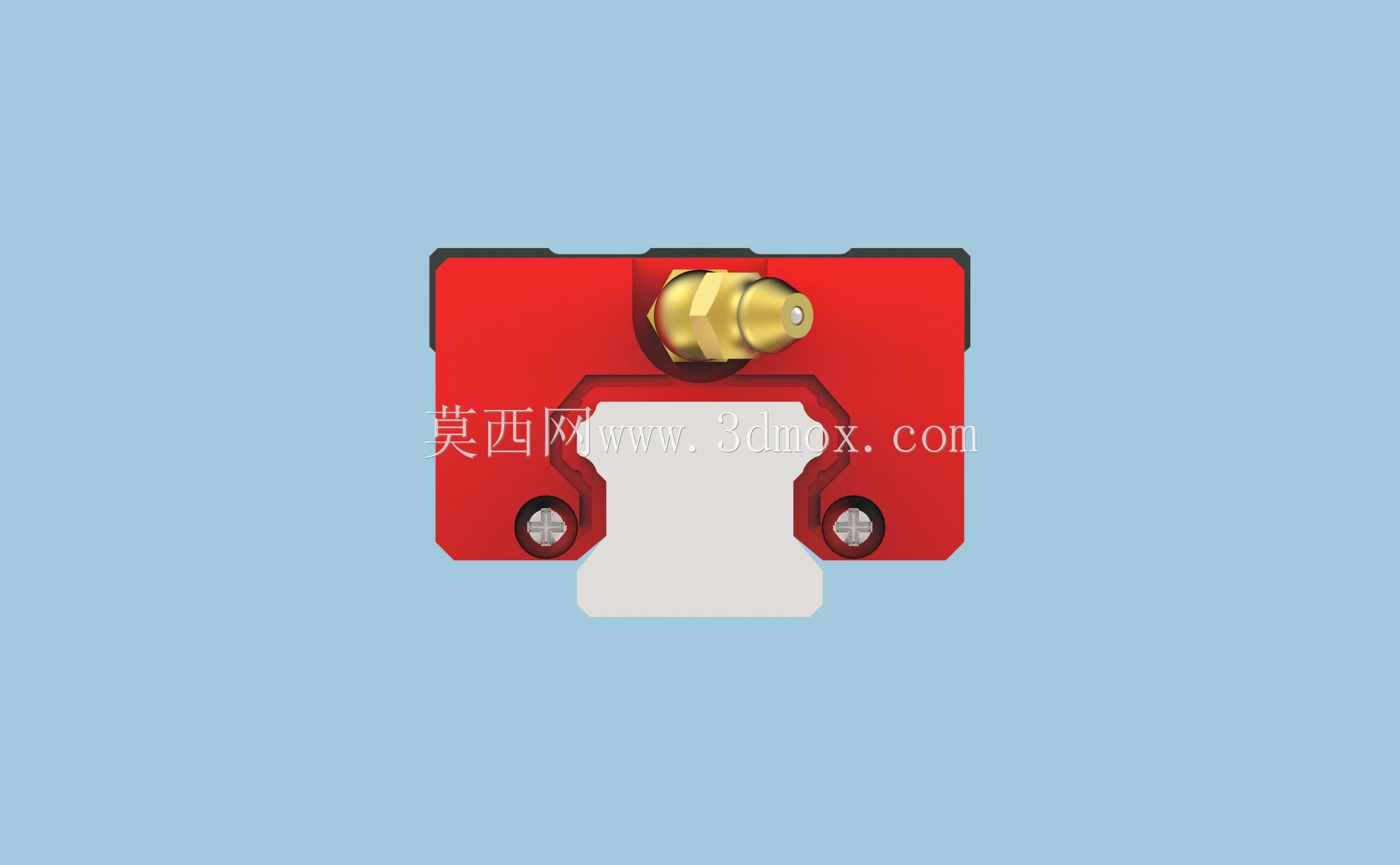

从结构设计来看,滑块采用高组装法兰型构型,法兰边自带安装沉孔,安装时不需要额外加工避让槽,直接从滑块上方穿入锁紧螺栓就能完成固定,对于安装空间局促、工作台厚度较薄的场景适配性更好。滑块内部设计有四列圆弧接触式滚道,滚道与钢珠的接触角设置为45度,四个方向的额定载荷基本一致,当设备承受偏载、倾覆力矩的时候,各列钢珠能均匀分担载荷,不会出现局部应力集中导致的滚道点蚀问题,有效延长部件的使用寿命。滑块两端配置了带双唇结构的丁腈橡胶端封,端封唇边与导轨表面的过盈量控制在0.2-0.3mm,既能阻挡加工过程中产生的金属切屑、切削液、粉尘进入滑块内部的滚道区域,又不会因为摩擦阻力过大影响滑块的运行顺畅度;端盖内部设计有一体化的树脂保持架,能把循环回路里的钢珠均匀分隔开,避免钢珠之间直接碰撞摩擦,高速运行时的噪音能控制在60分贝以内,同时钢珠不会在反向回路里出现卡滞、脱落的问题。导轨部分采用高碳铬轴承钢整体淬火处理,滚道表面硬度达到HRC58-62,硬化层深度不小于2mm,导轨的安装基准面做了精磨处理,直线度每米误差控制在0.02mm以内,底面与侧面的垂直度公差不超过0.01mm,安装时只要把设备安装基面的直线度调整到位,导轨贴紧基准面锁紧后就能获得稳定的导向精度。

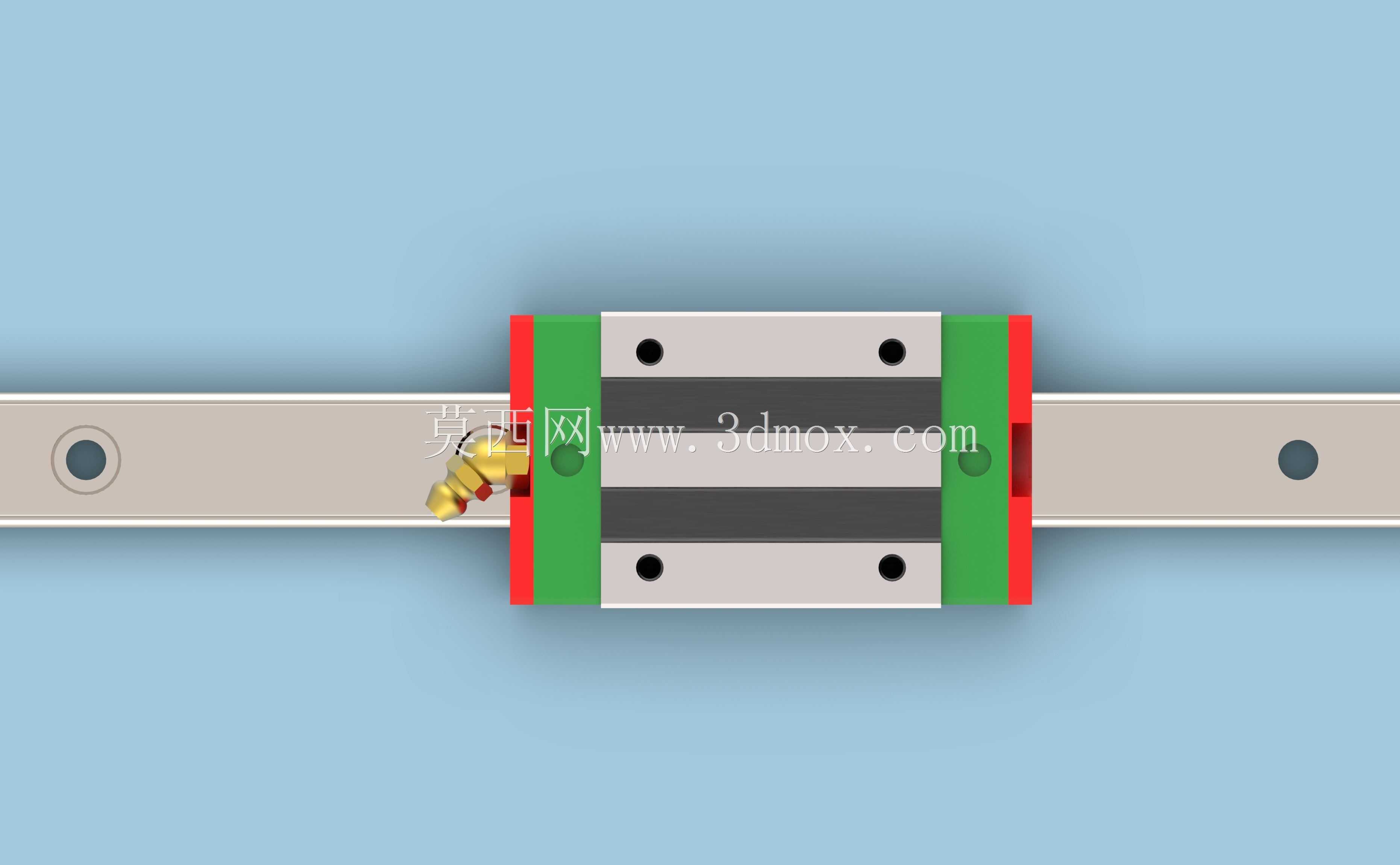

从安装边界来看,这款20规格的导轨宽度为20mm,滑块法兰边的宽度为63mm,滑块总长度为77mm,安装孔的跨距为32*36mm,适配M6的内六角安装螺栓,导轨上的安装孔间距为60mm,端距可以根据设备的实际行程需求裁切调整,设计选型时需要注意,滑块运行到导轨两端极限位置时,要预留出至少5mm的缓冲行程,避免滑块撞到导轨端部的限位挡块造成滚道损伤;如果是垂直安装使用的场景,还要额外配置刹车或者配重机构,防止断电后滑块因为自重下滑造成安全事故。在实际装配过程中,需要先清理安装基面上的毛刺、焊渣以及防锈涂层,按照对角线顺序逐步拧紧导轨的安装螺栓,拧紧力矩控制在8-10N·m,两根导轨平行安装的时候,要以其中一根作为基准轨,用百分表打表调整另一根从动轨的平行度,平行度误差控制在0.03mm以内,避免滑块运行时出现卡滞、预紧力波动过大的问题。预紧力等级可以根据设备的使用场景选择,轻载高速的搬运场景可以选择微预紧,重载切削的加工场景可以选择中预紧,预紧力过大会导致运行阻力升高、发热加剧,预紧力过小则会出现反向间隙,影响最终的定位精度。日常维护时,每运行100公里就需要通过滑块上的注油嘴补充锂基润滑脂,保证滚道和钢珠之间形成稳定的油膜,避免干摩擦造成的早期磨损。
