KTM Duke250摩托车曲轴箱压铸成型模具

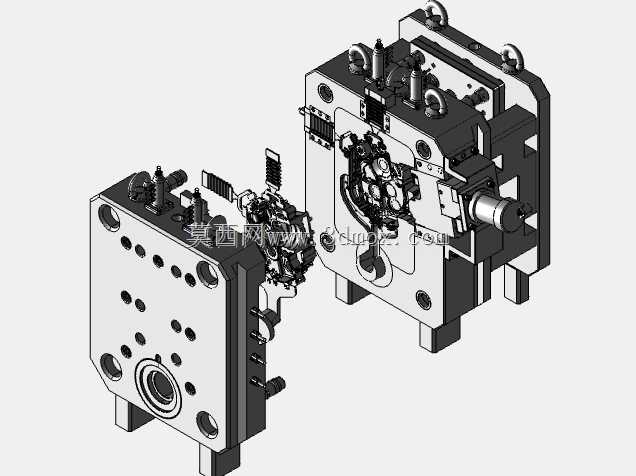

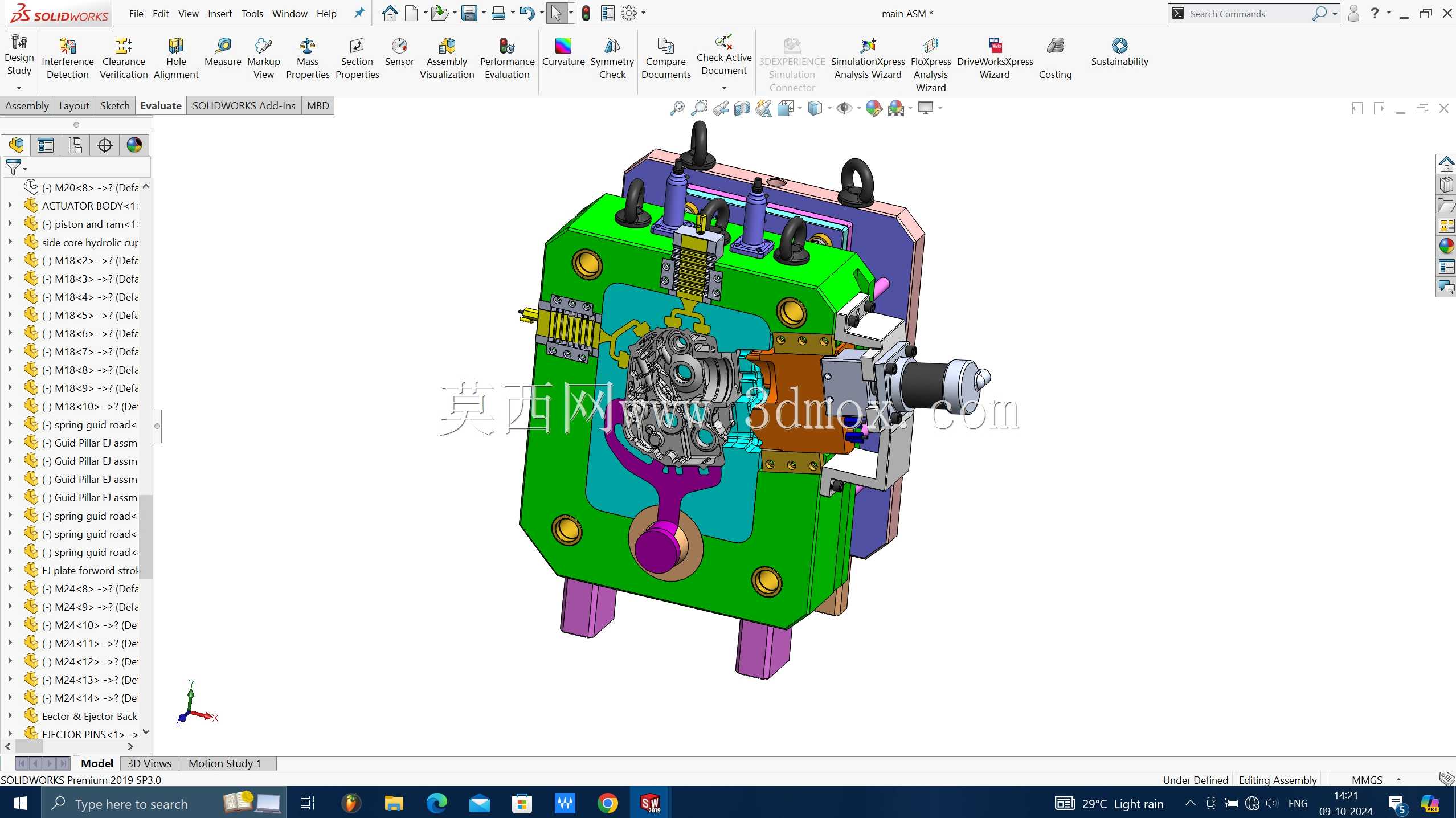

　　这套模具面向中小排量越野街车的动力核心部件量产需求开发，针对曲轴箱这类结构复杂、壁厚不均、气密性要求高的铝合金压铸件做了全流程的结构适配，直接对接280t冷室压铸机的安装接口，模架整体长宽控制在650mm×580mm范围内，合模厚度预留290-330mm的调节余量，能适配多数同吨位压铸设备的哥林柱间距与开模行程，不需要额外做安装垫板改造就能直接上机试模。

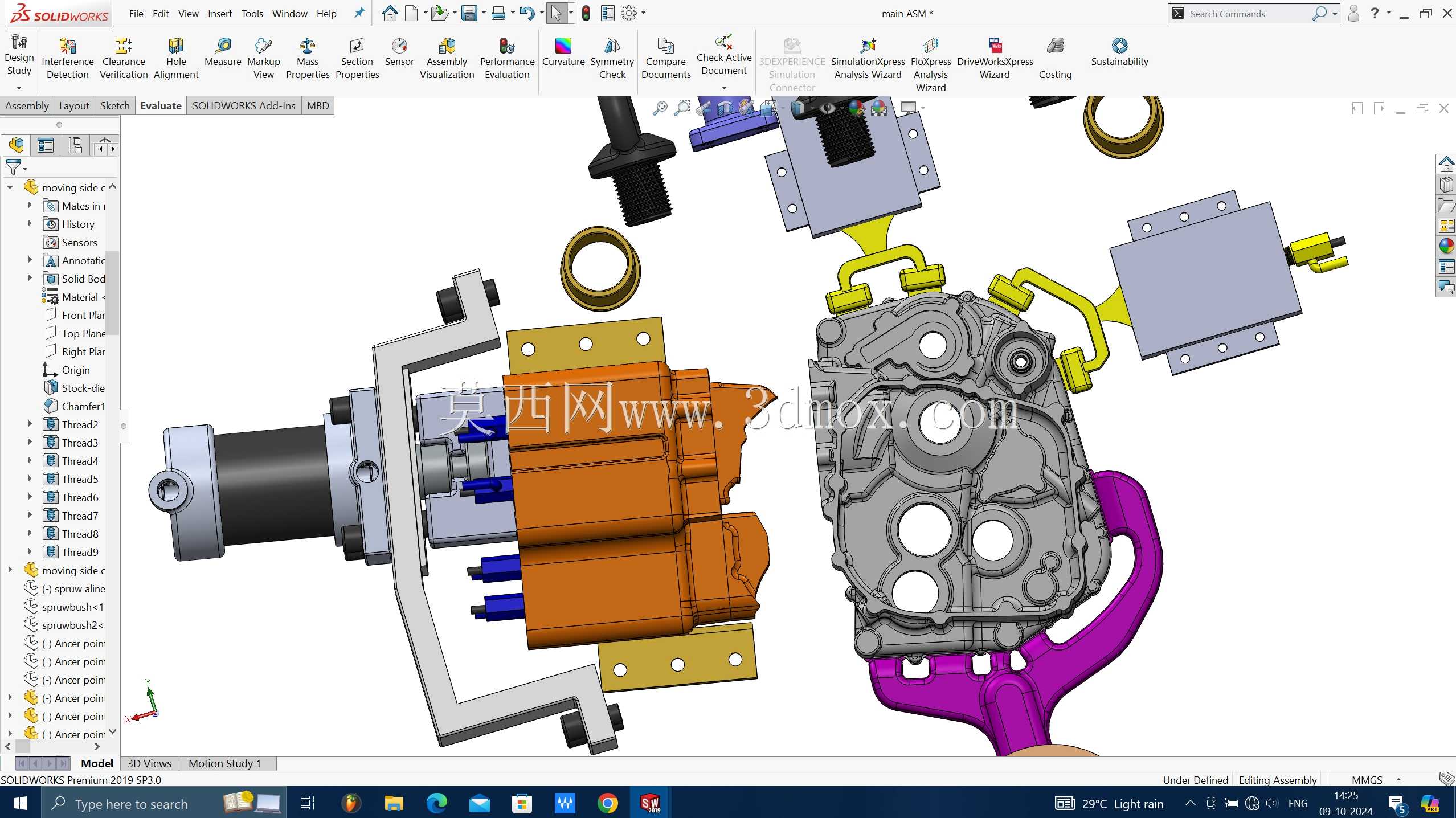

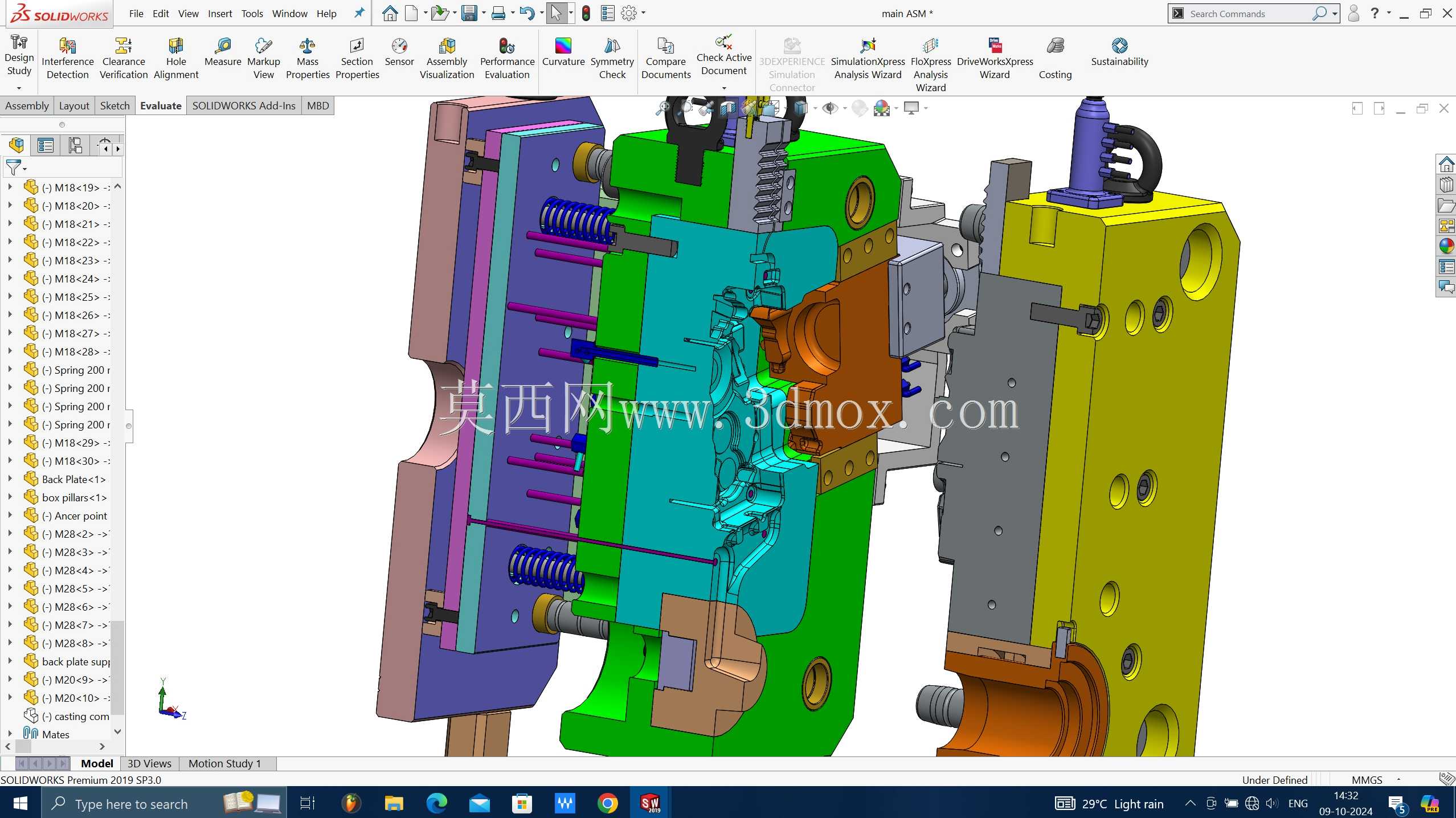

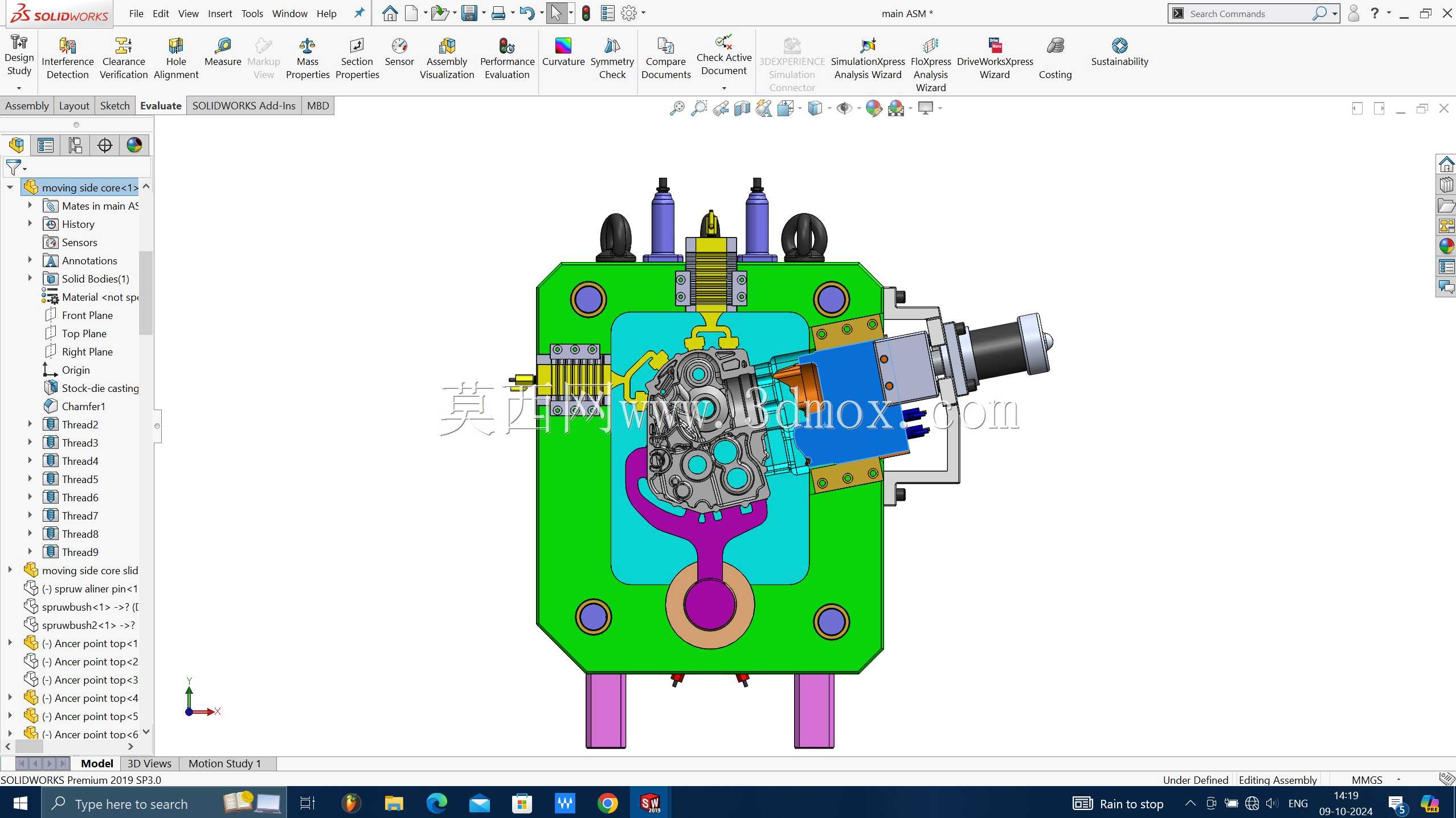

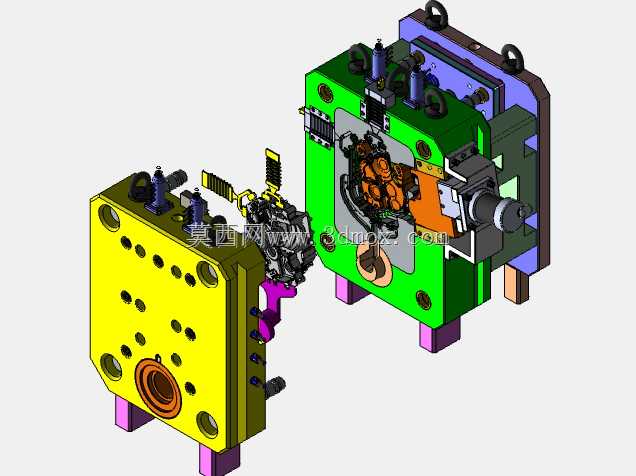

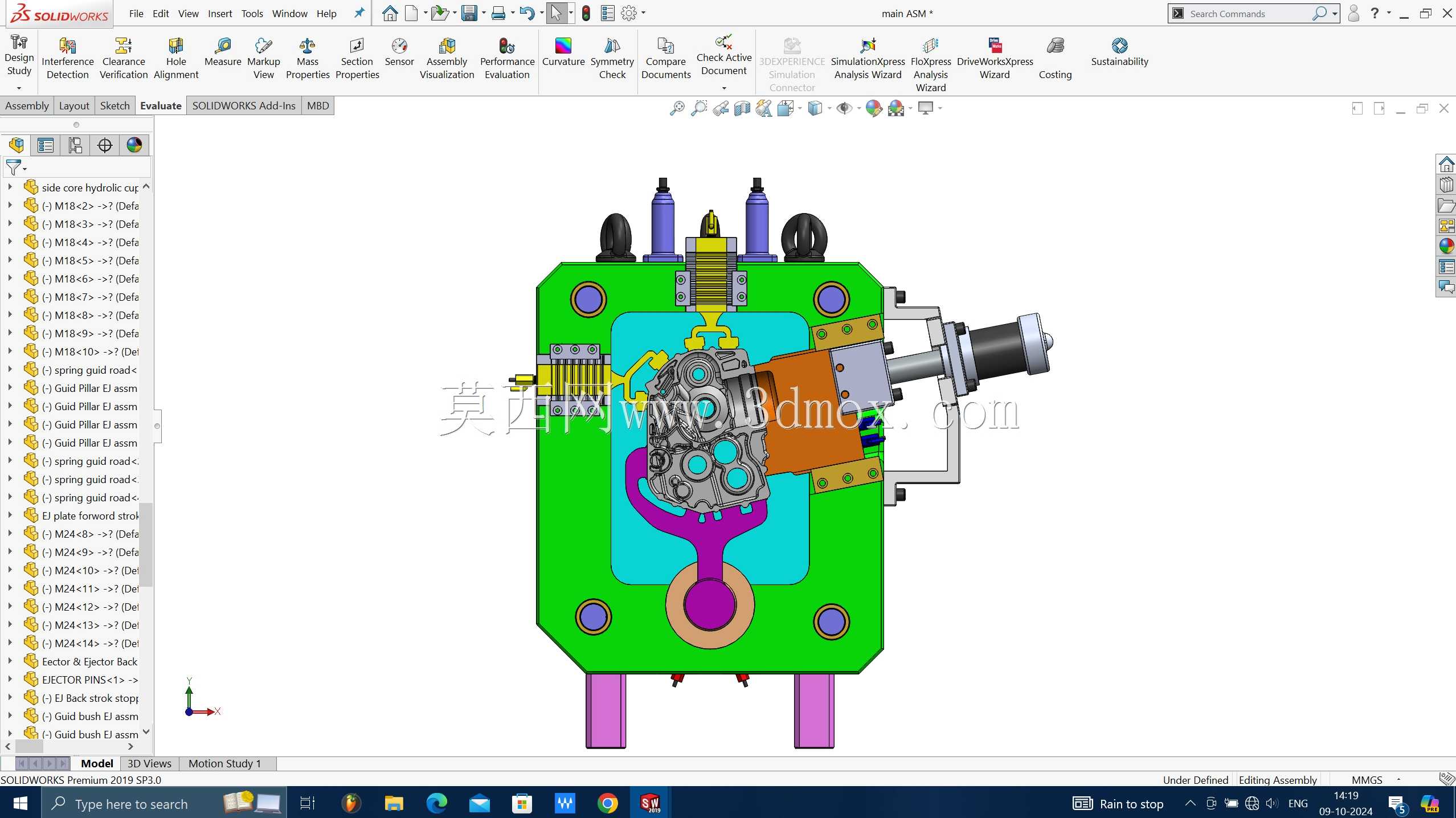

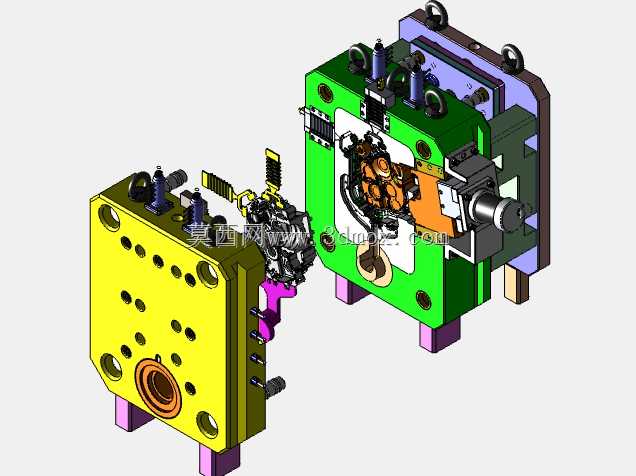

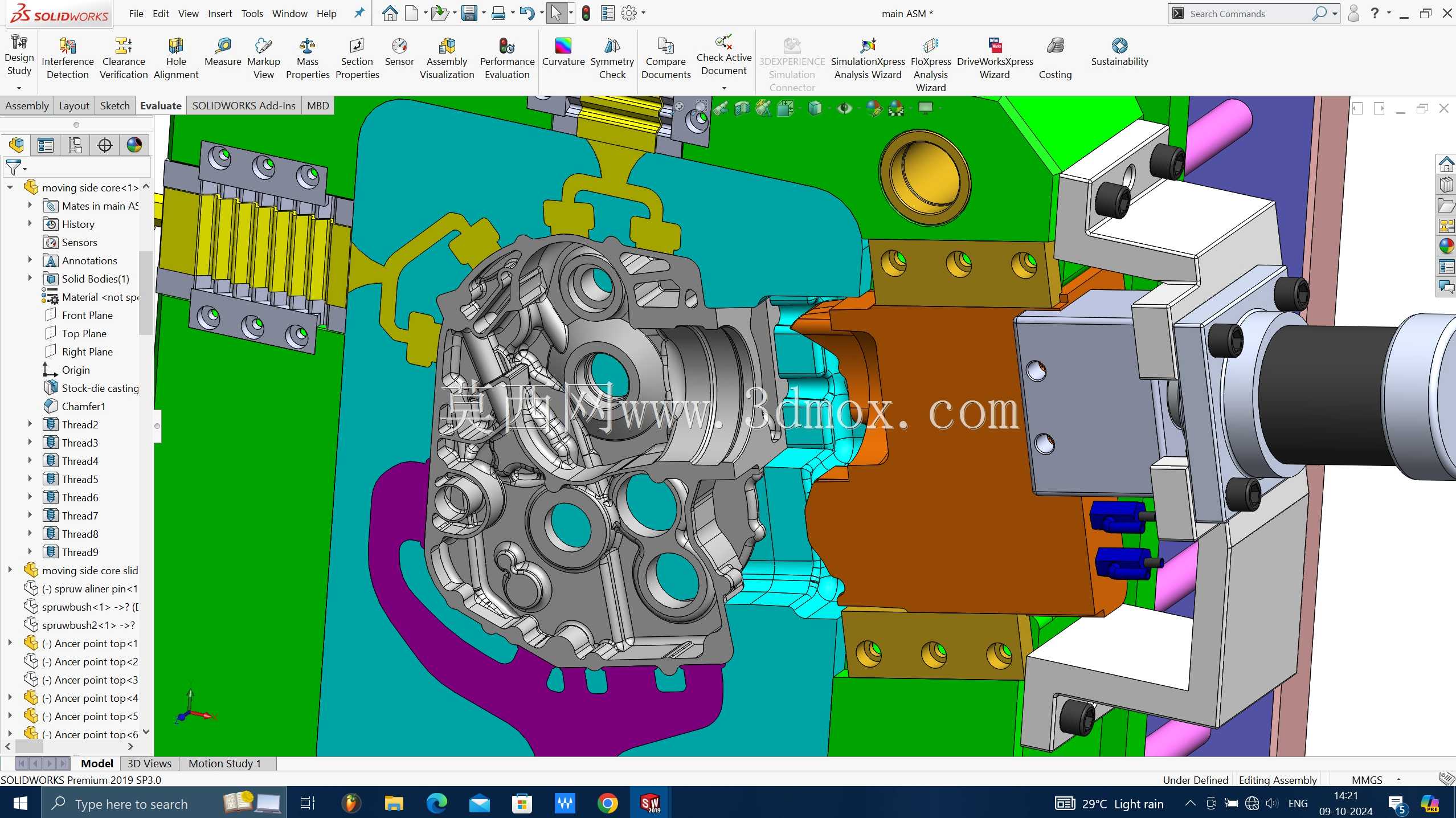

　　从实际压铸生产的工况出发，整套模具的分型面选在曲轴箱腔体的最大轮廓投影位置，避免出现倒扣区域的侧向抽芯干涉，针对曲轴箱上三个轴承安装孔、两侧安装挂耳、底部油道孔这些异形结构，分别设计了三个不同抽拔方向的液压抽芯机构，其中红色标识的大角度斜抽芯对应曲轴输入端的侧腔结构，抽拔行程做到120mm，抽芯滑块上单独设置了冷却回路，避免长时间生产时滑块局部过热导致铸件粘模、拉伤。两个橄榄绿色的对向抽芯结构对应曲轴箱两侧的安装支耳，抽芯端面直接成型支耳上的安装定位孔，孔位公差控制在±0.02mm范围内，压铸件成型后不需要额外做钻孔精加工就能直接进入后续的机加工序，能减少两道后续机加工装的投入。

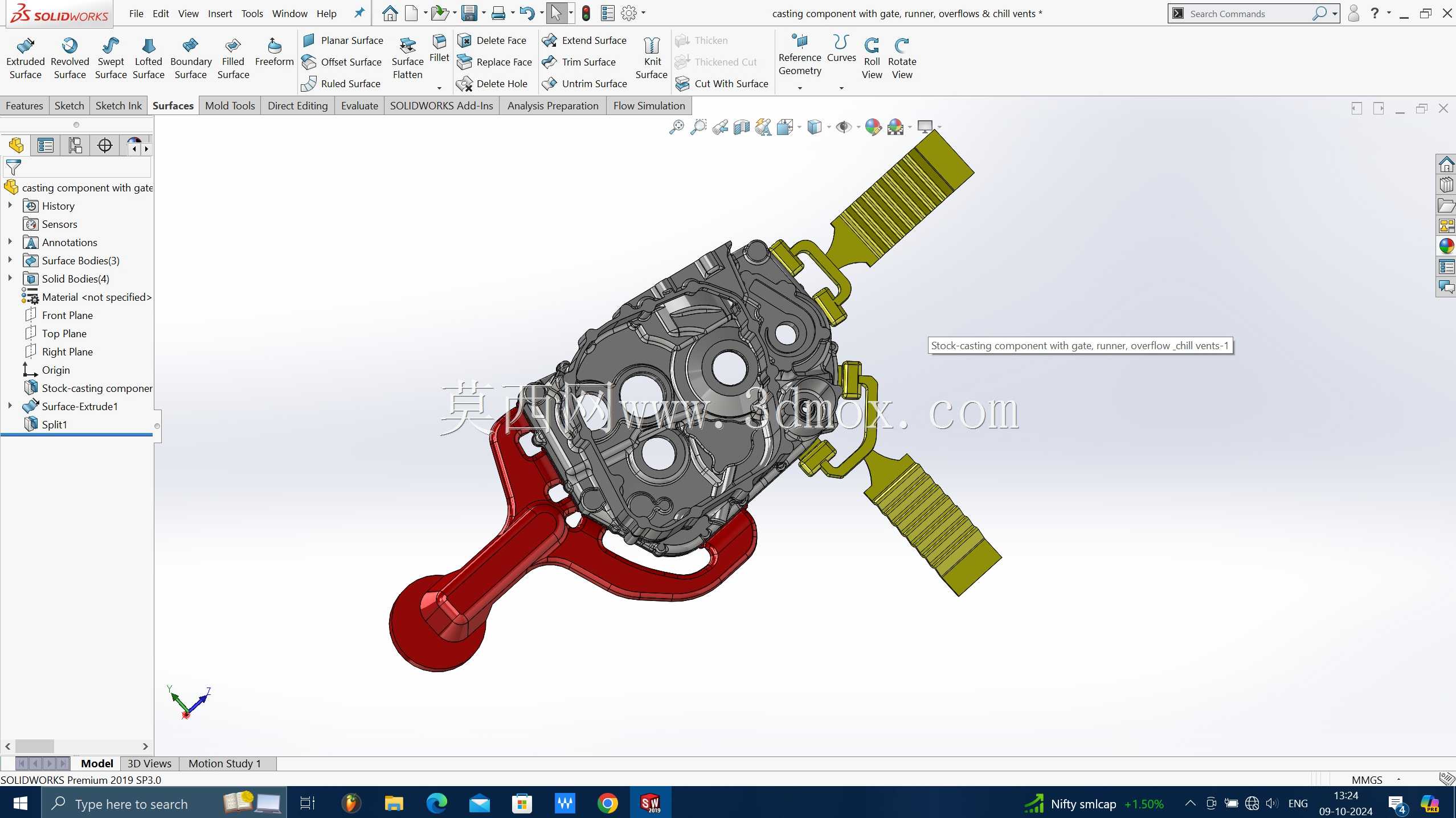

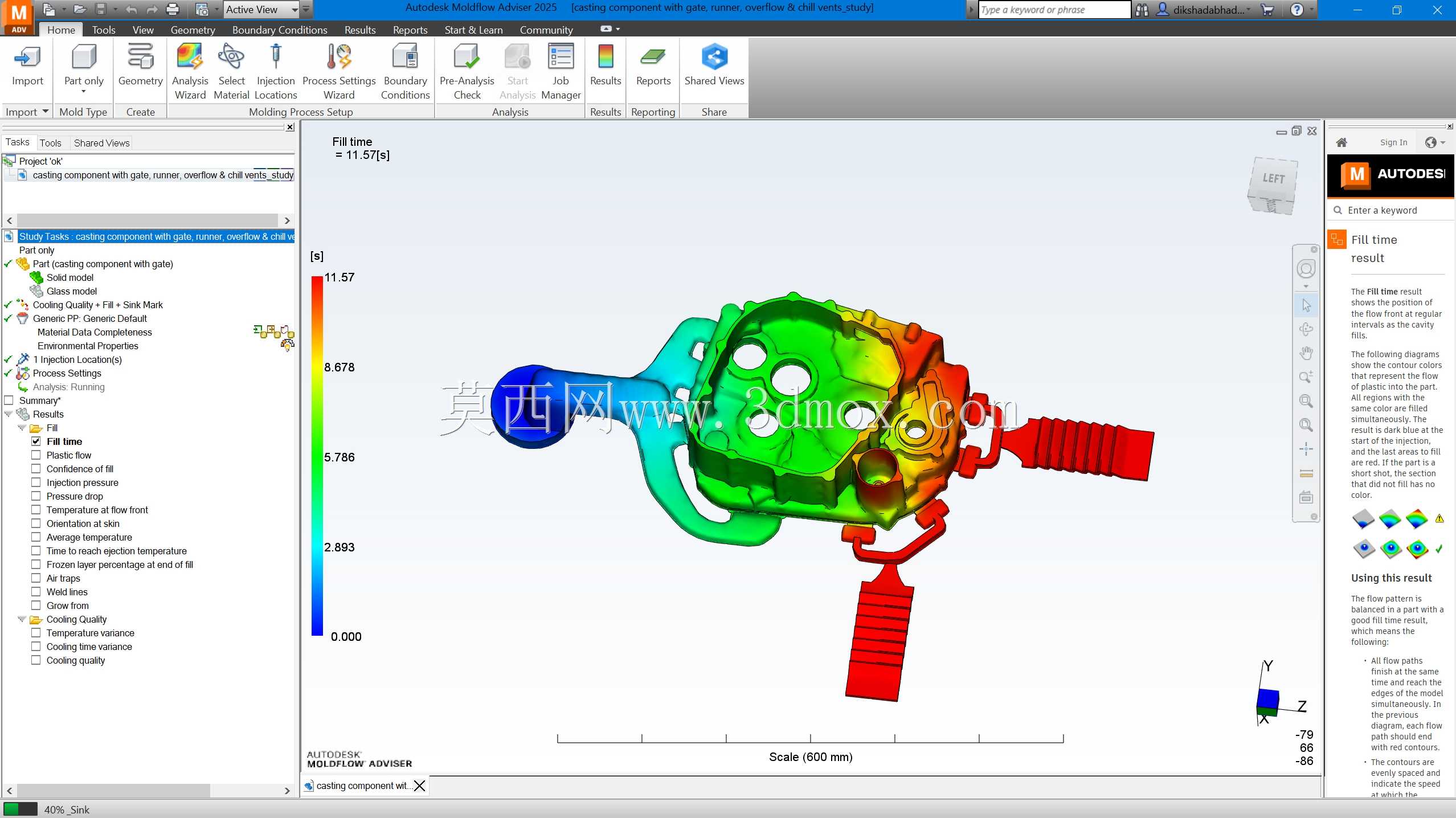

　　浇注系统的设计完全匹配铝合金压铸的充型逻辑，主浇道套对接压铸机压射室的入口直径做了60mm的适配，横浇道采用梯形截面沿分型面延伸到铸件的厚壁区域，在内浇口位置做了截面渐变的缓冲结构，避免高速充型时铝液直接冲刷型腔壁导致的冲蚀缺陷，整个浇注系统的充型时间控制在0.12s以内，保证铝液在型腔内部的流动前沿温度差不超过40℃，减少冷隔、浇不足这类常见压铸缺陷的产生概率。排气系统除了在分型面的末端设置宽度8mm、深度0.15mm的排气槽之外，还在三个轴承孔的型腔末端、油道的盲孔位置设置了6个排气塞，能快速导出充型过程中型腔内部的残留空气，避免铸件内部出现气孔导致后续气密性测试不合格，毕竟曲轴箱作为发动机的润滑油存储腔体，成型后需要承受0.3MPa的气压泄漏测试，内部气孔率必须控制在2%以内才能满足使用要求。

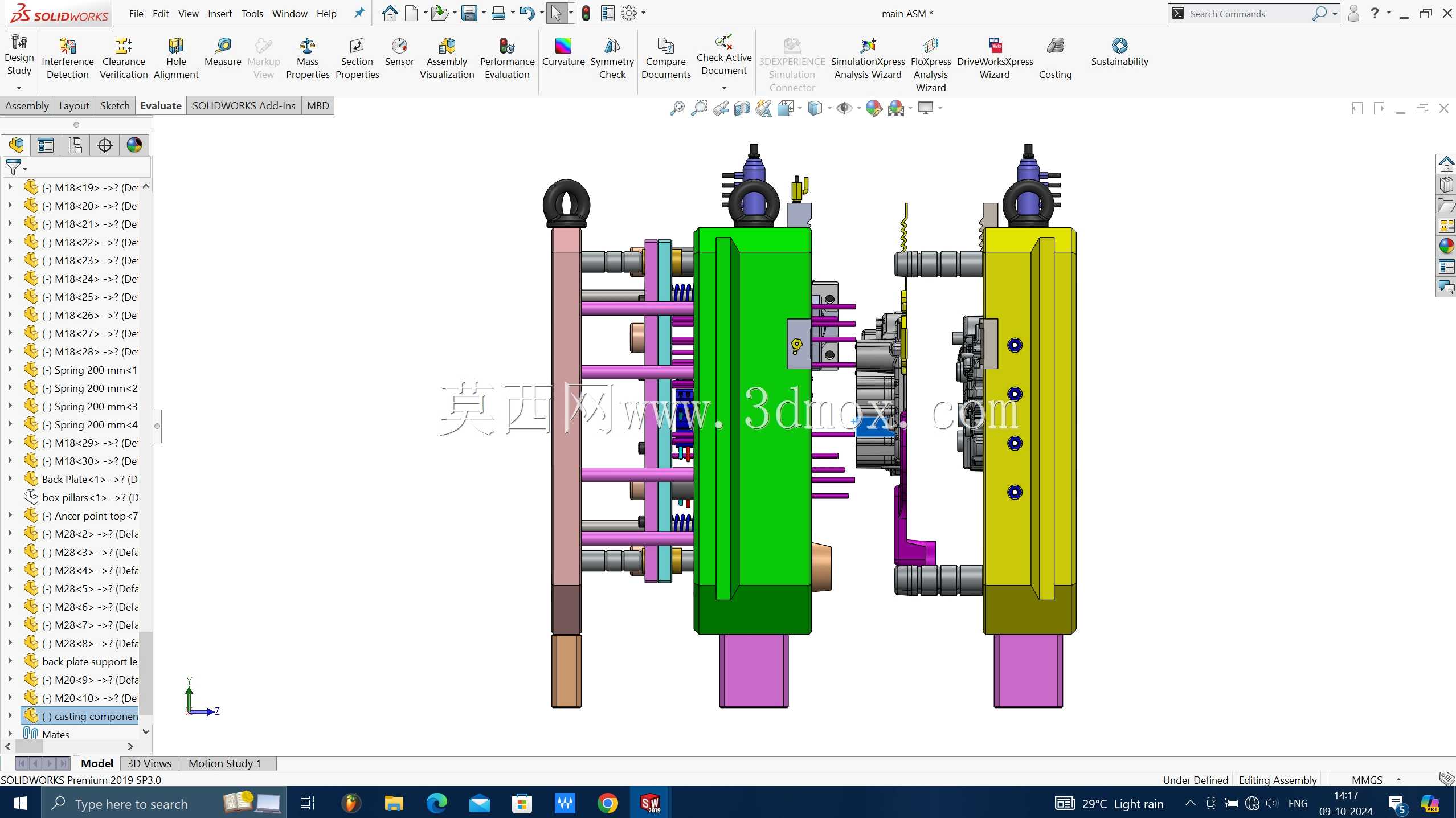

　　冷却回路的排布做了分区差异化设计，在浇口套附近、铸件厚壁的轴承安装位区域设置了直径12mm的高压冷却水路，进水温度控制在25℃左右，保证这些区域的模温稳定在180-220℃区间，避免局部过热导致铸件缩松；在抽芯滑块、铸件薄壁的外轮廓区域设置了直径8mm的冷却回路，模温控制在200-240℃，避免薄壁区域冷却过快导致冷隔缺陷。顶出系统采用推杆+推板结合的顶出方式，在铸件的加强筋位置、安装凸台位置均匀布置了18根直径6mm的圆形推杆，同时在铸件的外轮廓边缘设置了整圈推板，顶出时受力均匀，不会出现顶白、顶穿铸件的问题，顶出行程设置为80mm，刚好能把铸件从定模型芯上完全顶出，留足取件空间，适配自动化取件机械手的夹取位置。

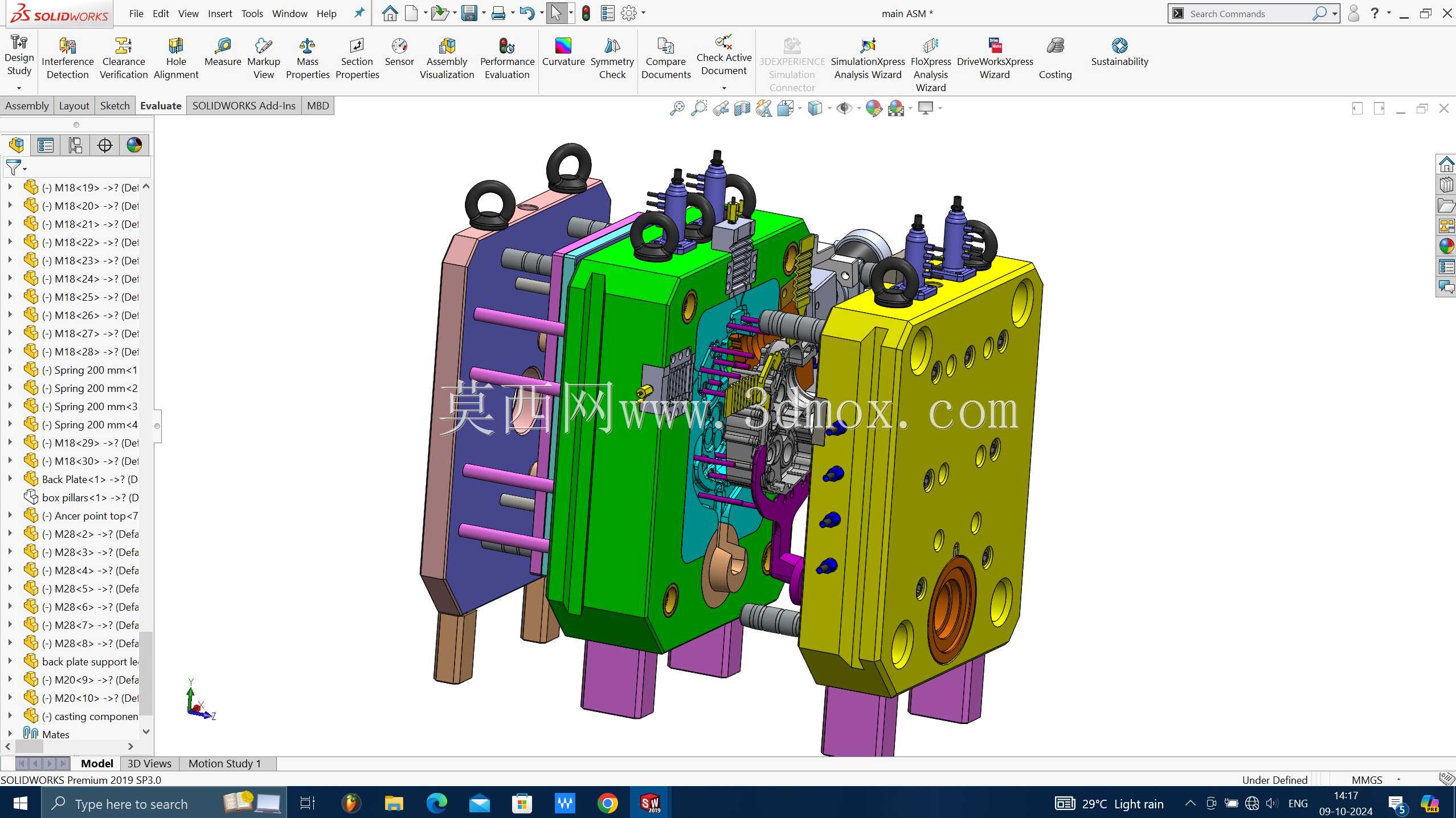

　　模具的导向定位结构除了常规的四个导柱导套之外，还在三个抽芯滑块的位置设置了单独的锁紧楔，锁紧楔的角度比滑块的斜度大2°，合模时能完全锁紧滑块，避免压射时滑块受反压力后退导致铸件飞边超差；在分型面的四周设置了集渣包，每个集渣包的容积控制在5cm³左右，能收集充型前沿的冷铝液与氧化夹杂，进一步提升铸件的内部质量。整套模具的设计寿命目标是15万模次，所有与铝液接触的型腔零件都采用H13热作模具钢制作，淬火后硬度达到HRC48-52，表面做氮化处理，氮化层深度0.15mm，能提升表面的抗冲蚀、抗粘模性能，减少生产过程中的抛光维护频次。

　　从实际生产适配的角度，这套模具成型的曲轴箱铸件壁厚差控制在1.5mm以内，最小壁厚2.5mm，最大壁厚6mm，成型后的铸件尺寸精度能达到CT6级，关键安装面的平面度控制在0.05mm以内，不需要大量的后续精加工就能满足发动机装配的尺寸要求，适配KTM Duke250单缸发动机的曲轴箱量产需求，也能为同排量单缸摩托车的曲轴箱压铸模设计提供结构参考，尤其是多方向抽芯的布局、冷却回路的分区设计逻辑，能直接复用在同类型复杂腔体压铸件的模具开发中，减少前期方案迭代的时间成本。
