电动滑板车多辐条轮毂轮组结构设计

　　这套轮组结构面向短途代步类电动滑板车开发，核心覆盖城市铺装路面通勤、校园园区短距接驳、商圈共享代步等高频使用场景，作为整车行走系统的核心承载部件，直接承担整车自重与驾乘人员载荷的传递，同时负责将轮毂电机输出的扭矩转化为整车行进的驱动力，还要过滤路面细碎颠簸、传递制动系统的制动力矩，是决定电动滑板车行驶稳定性、制动安全性与骑行舒适度的核心结构单元。

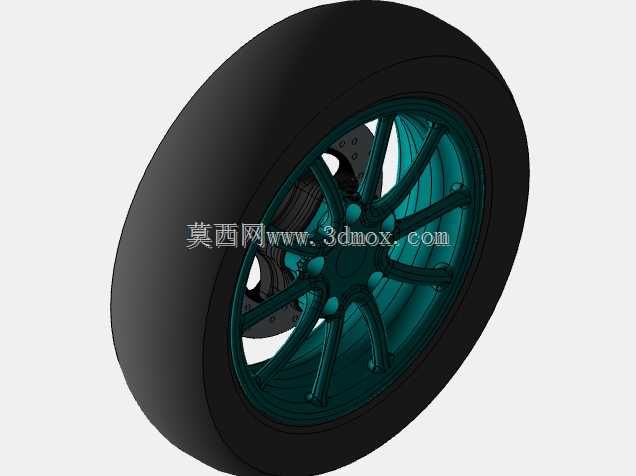

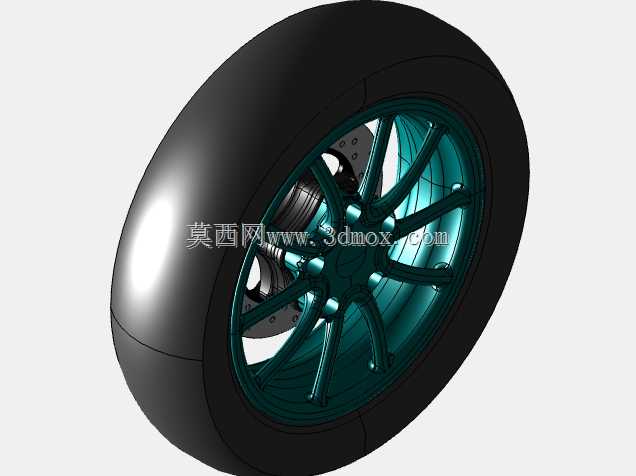

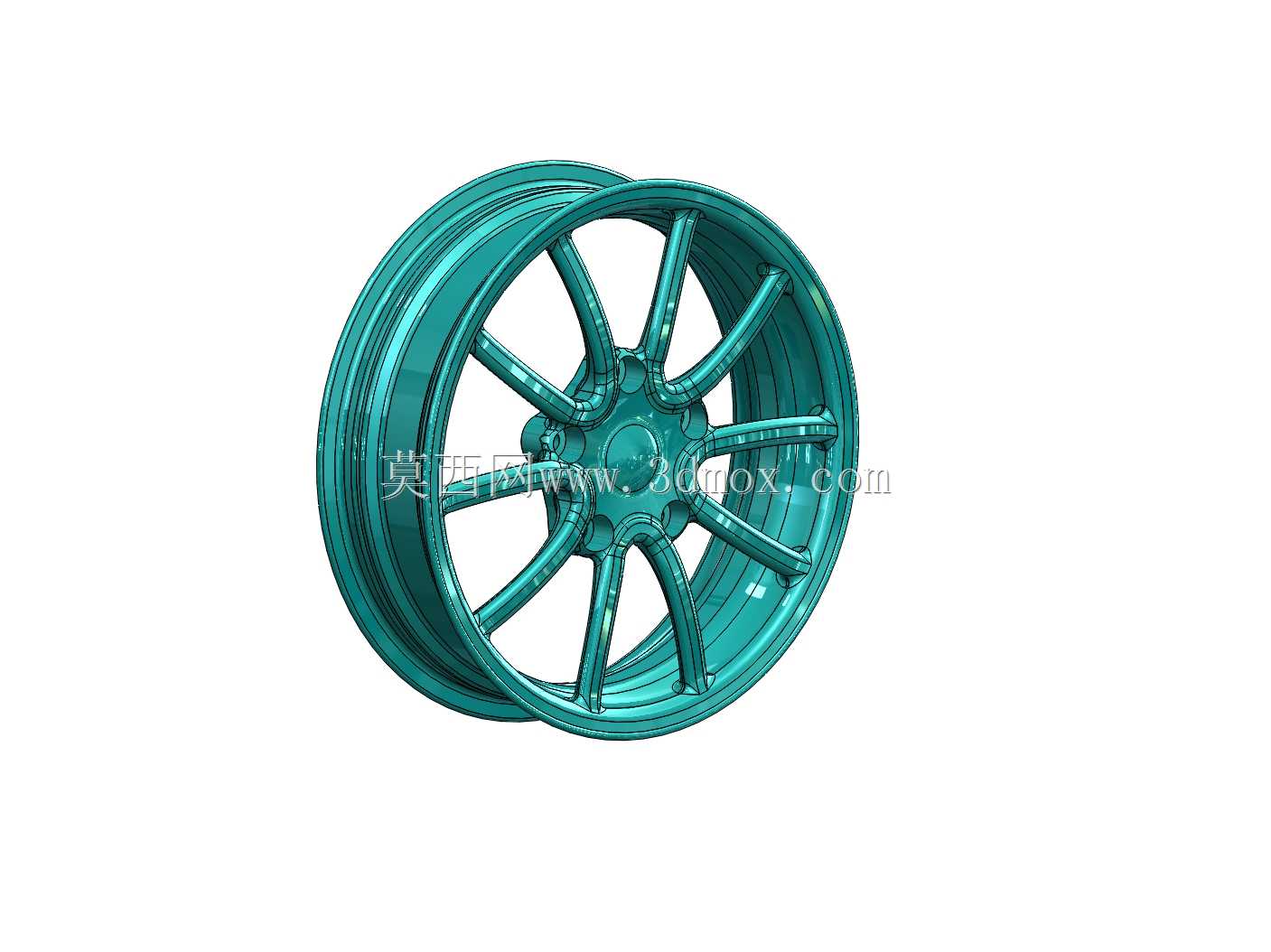

　　设计初期先明确了安装边界约束：轮组整体外径适配10寸代步滑板车的通用轮腔空间，轮圈内侧预留了适配真空胎安装的止口结构，胎圈座的直径公差、圆角参数完全参照民用代步车辆轮胎安装的通用规范，避免装配后出现漏气、胎圈脱出的风险；轮毂中心的轴孔直径匹配常规滑板车12mm规格的固定轮轴，轴孔两侧预留了标准轴承的安装位，轴承位的同轴度公差控制在0.02mm以内，保证轮组转动时无偏摆、无额外阻力。轮毂与轮圈之间采用多辐条放射式结构，辐条截面做了变厚度优化，靠近轮毂中心的位置厚度更大，用来承接轴部传递的集中载荷，靠近轮圈的位置逐渐收窄，在保证整体结构强度的前提下尽可能降低簧下质量，减少行驶过程中路面冲击对车架的反馈。

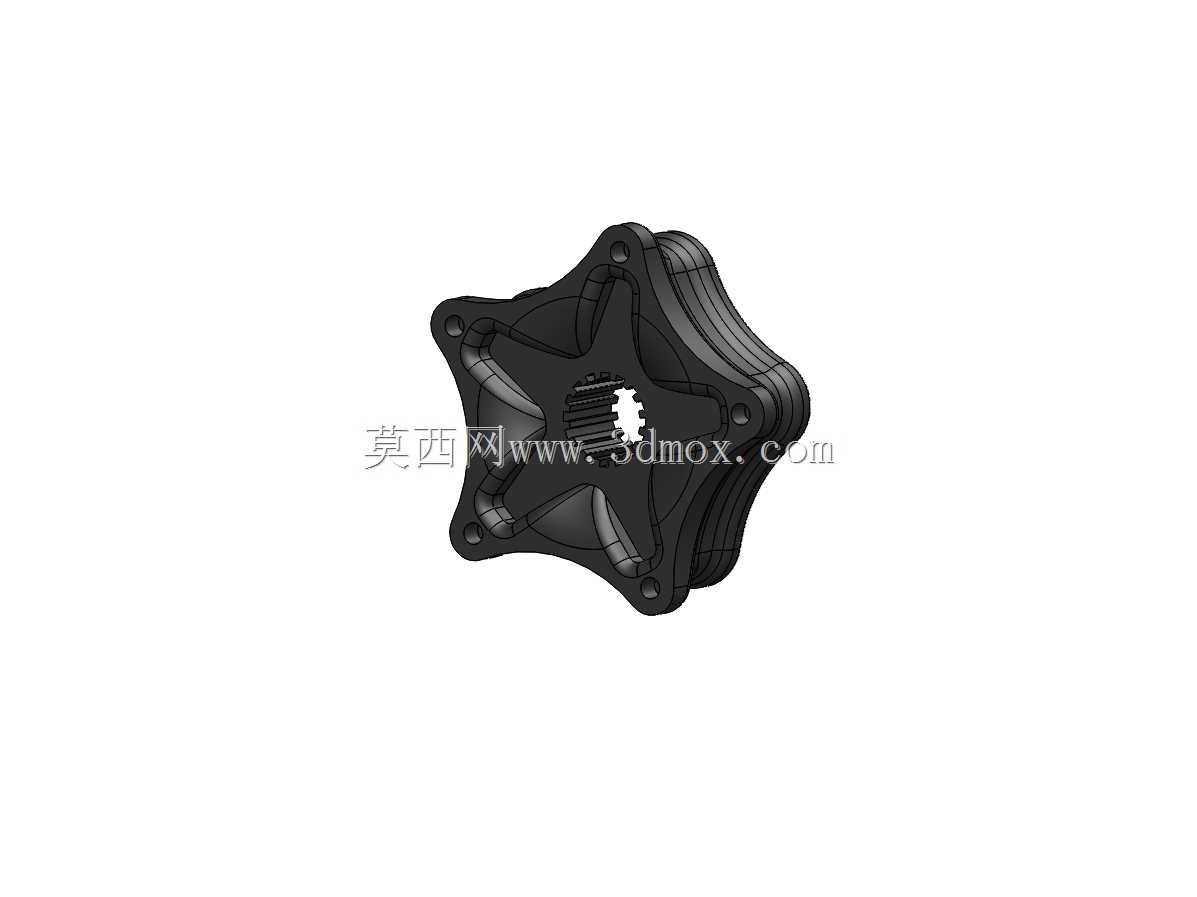

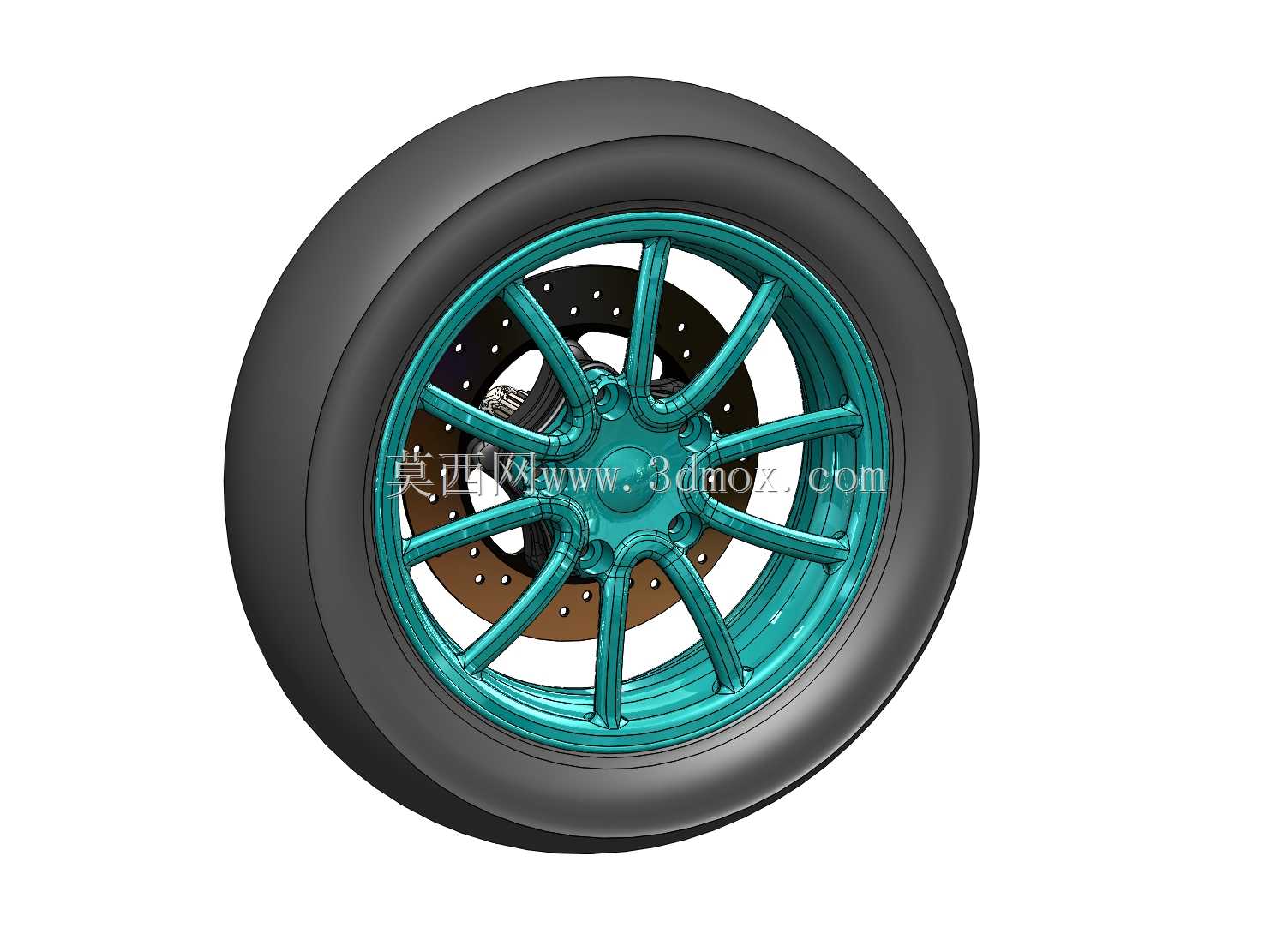

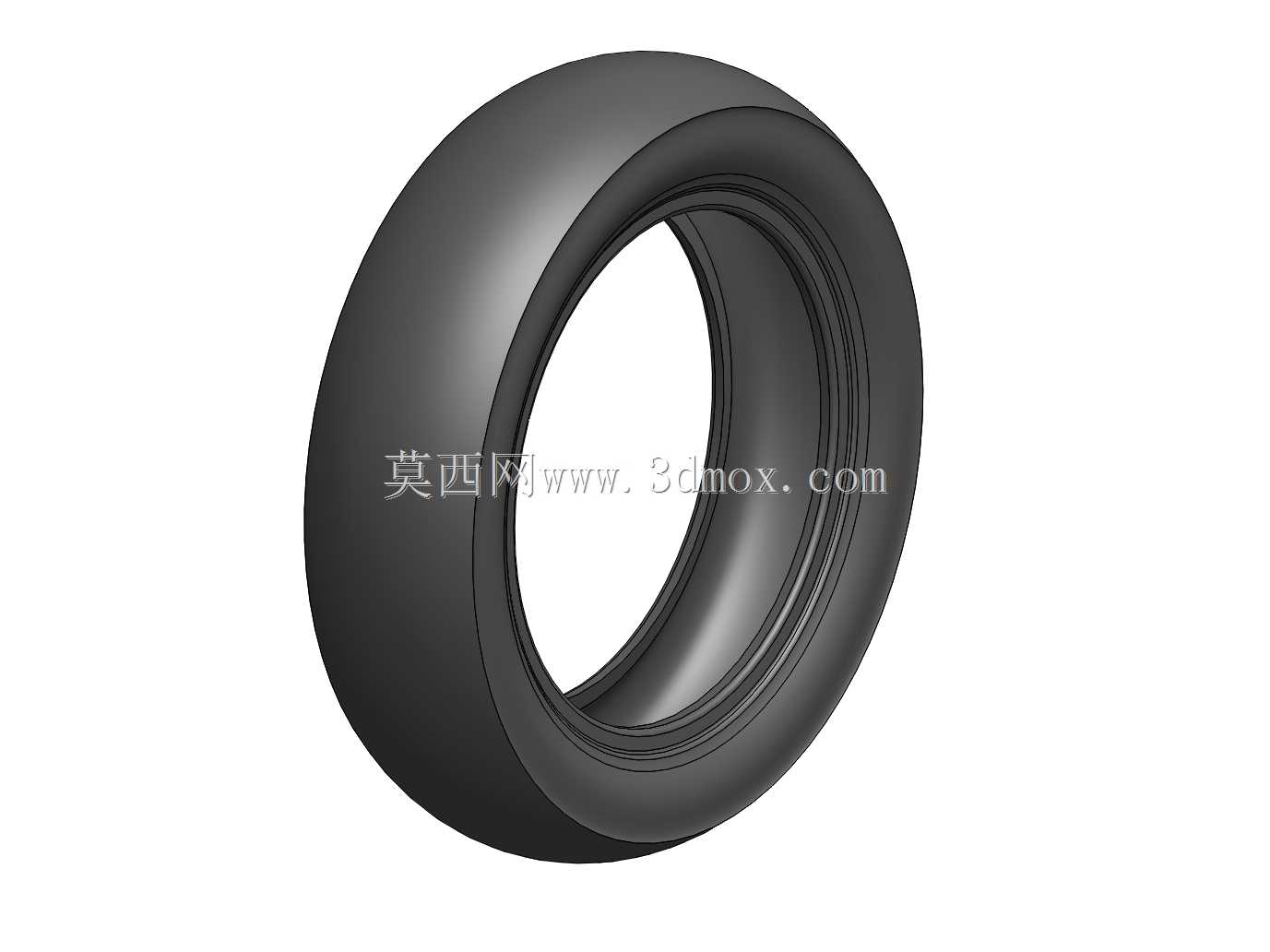

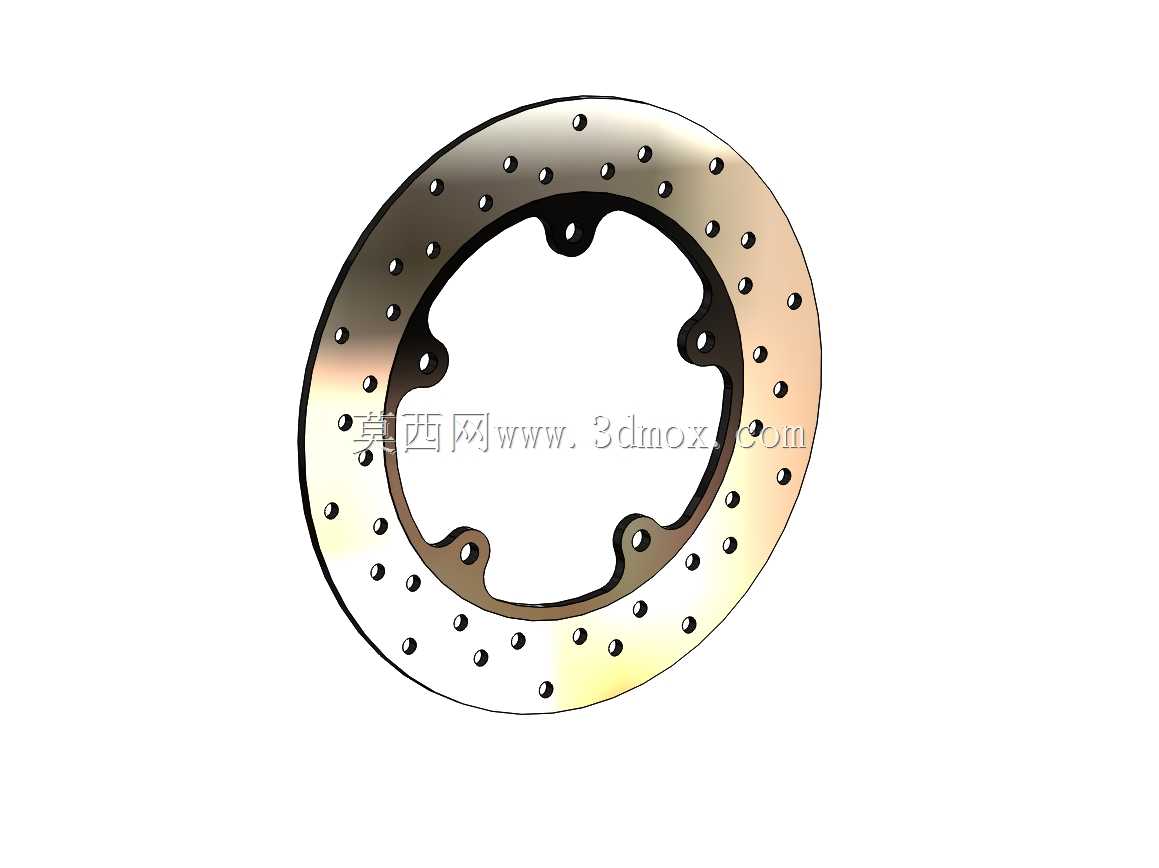

　　从功能特性来看，这套轮组集成了轮胎、轮圈、轮毂、制动盘安装位、轮轴连接位多个功能模块，轮毂内侧预留了通风钻孔制动盘的安装法兰，法兰面的螺栓孔位置度严格匹配常规线拉碟刹、液压碟刹的安装尺寸，不需要额外做转接件就能直接适配市面多数滑板车通用制动组件；轮胎选用常规城市代步用橡胶胎，胎面做了细密的排水纹设计，兼顾干地抓地力与湿滑路面的排水性能，胎侧的厚度参数经过反复校核，既能缓冲路面小石子、铺装接缝带来的冲击，也不会因为胎侧过软导致高速过弯时出现侧倾过大的问题。

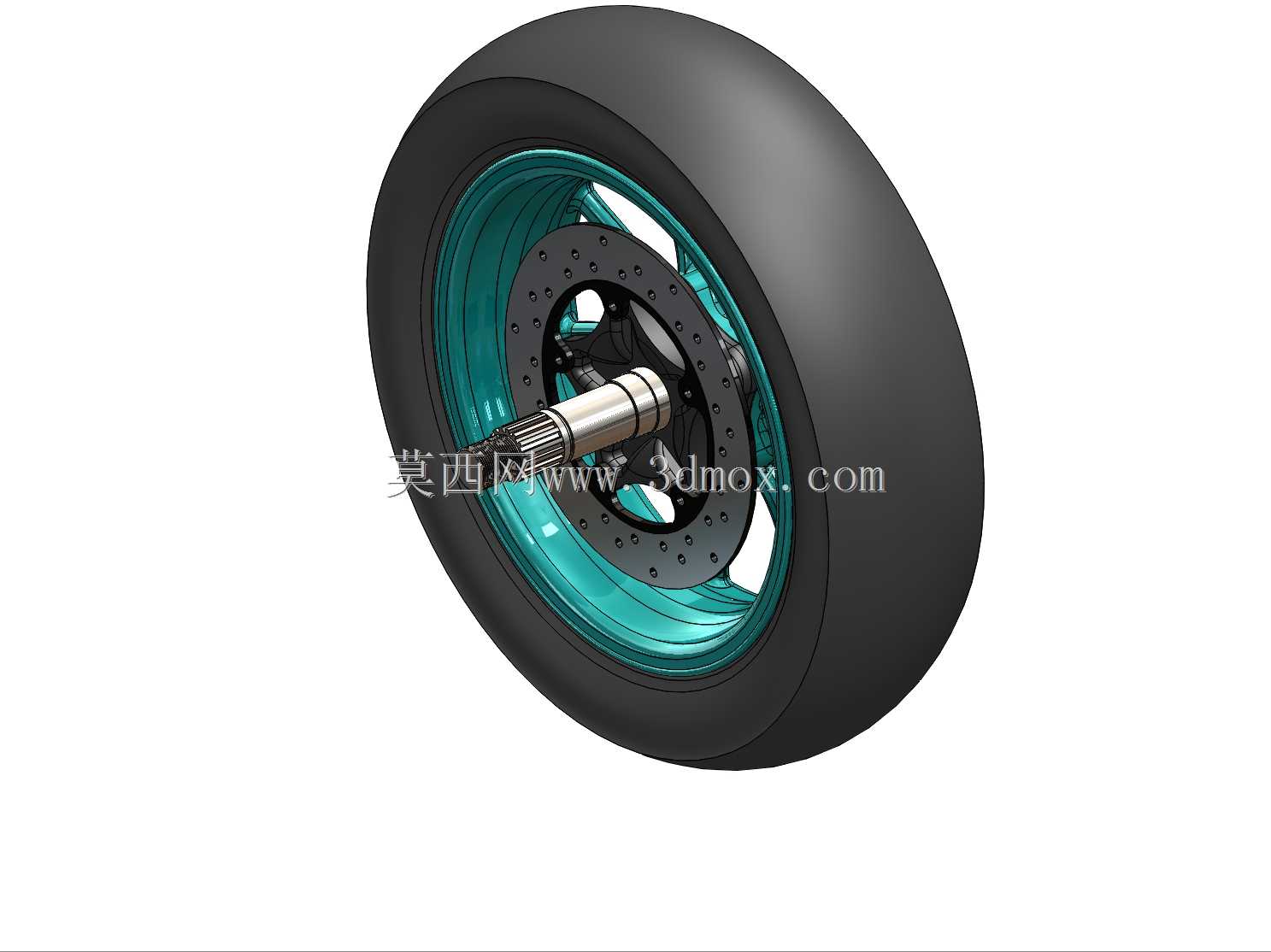

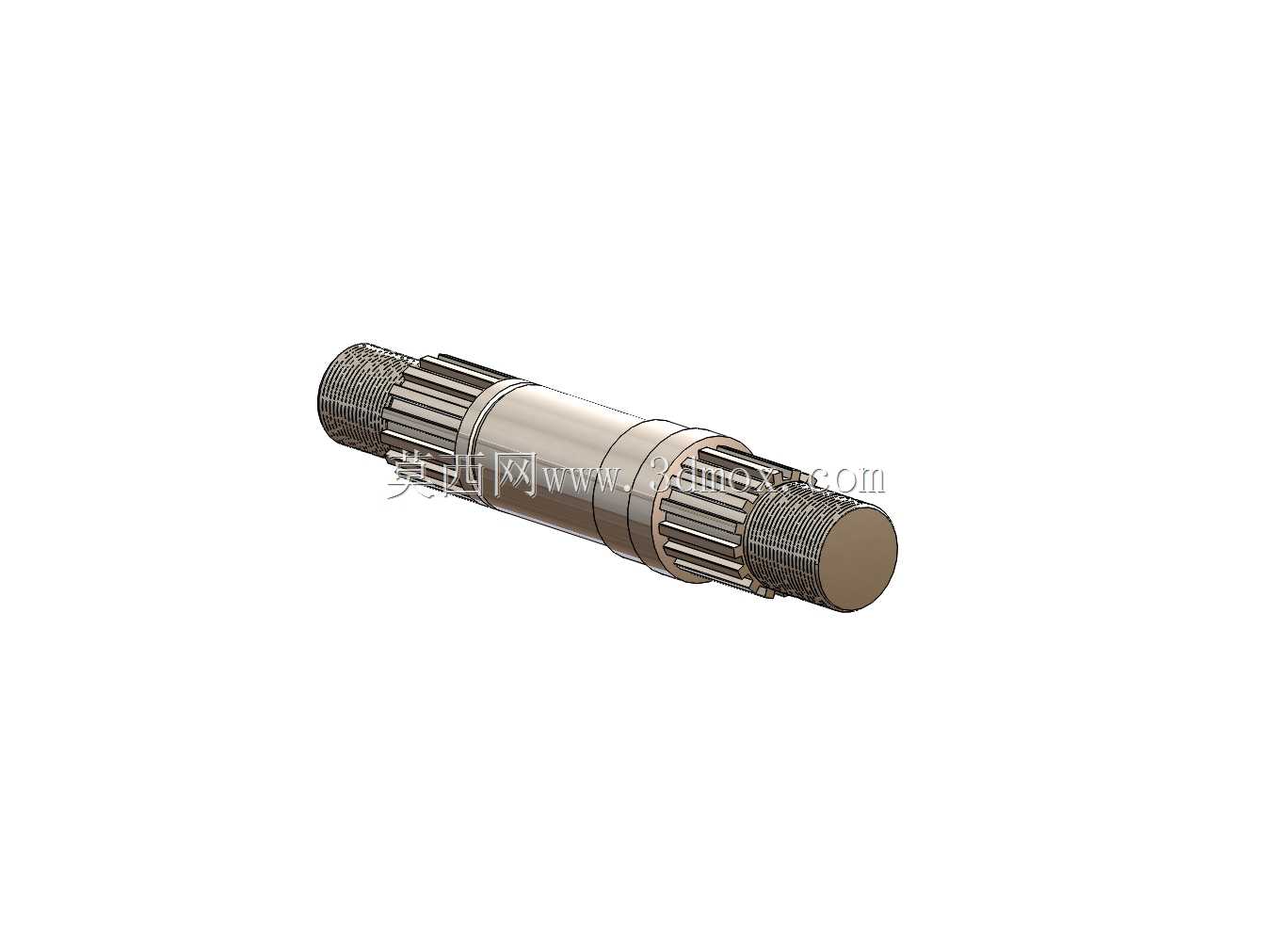

　　设计过程中优先考虑了量产装配的工艺可行性，轮毂部分采用铝合金压铸成型的工艺路线，所有辐条的拔模角度统一设置为1.5度，避免压铸过程中出现粘模、缺料的问题，轮圈与轮毂的连接位置做了圆弧过渡处理，消除应力集中点，防止长期交变载荷作用下出现辐条根部断裂的风险；轮轴总成部分包含轴杆、轴承、轴套、锁紧螺母位几个部分，轴杆采用45号钢调质处理，表面做镀锌防锈处理，轴承选用标准深沟球轴承，两侧加装防尘密封圈，阻挡路面灰尘、积水进入轴承滚道，延长轮组的维护周期。

　　实际装配验证环节需要重点校核几个尺寸链：一是制动盘安装面与轮轴轴线的垂直度，偏差过大会导致制动时出现蹭碟、制动力不均的问题；二是轮胎装配后轮组的径向跳动量，需要控制在0.5mm以内，避免高速行驶时出现整车抖动；三是轮组整体的宽度尺寸，要匹配滑板车前叉、后平叉的开档尺寸，保证安装后轮组居中，不会出现与叉体摩擦的情况。这套轮组的结构设计没有采用过于激进的造型，所有曲面、加强筋的设置都以力学性能为核心，多辐条的布局除了结构强度优势外，也能在行驶过程中带动空气流动，带走制动盘长时间制动产生的热量，避免制动热衰减带来的安全隐患；轮圈的边缘做了加厚处理，应对日常使用中路边停靠、轻微剐蹭路沿的场景，不会因为轻微碰撞就出现轮圈变形失圆的问题。针对共享场景下的高频重载使用需求，轮毂的轴座位置额外做了加强筋设计，比普通民用款的壁厚增加1mm，能够承受更高的冲击载荷，减少运维过程中的部件更换频率。
