带滑块抽芯结构高压压铸两板模

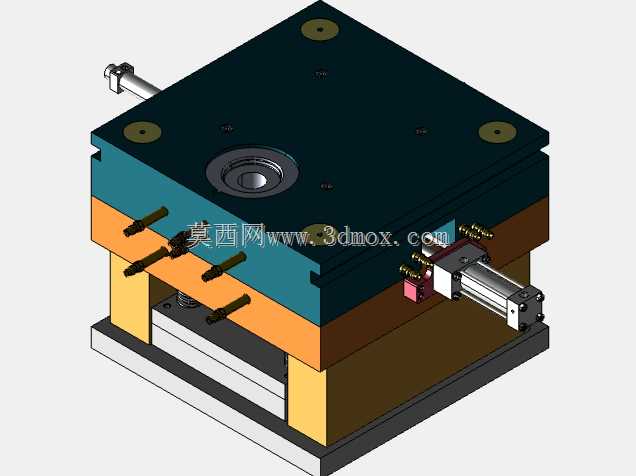

　　这套高压压铸两板模主要面向有色金属高压成型生产场景，适配卧式冷室压铸机的安装接口，可用于电源变压器配套铝合金结构件的批量压铸生产，在汽车零部件、电工电器配件的压铸生产线上也可通过更换模芯实现兼容适配。整套模具采用两板模结构布局，省去了传统三板模的定模剥料板结构，开模行程更短，能有效缩短压铸循环周期，适配大批量连续生产的节拍要求。模具的侧方集成了液压驱动的滑块抽芯系统，针对铸件侧面存在的侧凹、侧孔特征，开模前通过液压缸带动滑块完成侧向抽芯动作，避免开模时拉伤铸件侧面成型面，抽芯行程根据铸件侧特征的深度做了冗余设计，预留了足够的安全退距，防止生产过程中滑块回退不到位导致的铸件撞模风险。

　　模具的定模侧设置了主流道浇口套，直接对接压铸机压射室，浇口套采用耐热合金钢材质，表面做了氮化处理，能耐受高速高温金属液的长期冲刷，减少浇口部位的粘模损耗。动定模的合模面设置了多组精定位锁模块，合模时通过锥面配合实现零间隙定位，避免高压压射过程中模腔错位导致的铸件飞边问题，模架四周布置的平衡导柱导套采用自润滑铜套结构，长期开合模过程中无需频繁加注润滑脂，减少日常维护工作量。模具的顶出系统布置在动模侧，采用顶针与顶块结合的顶出布局，针对铸件的加强筋、厚壁位置对应布置顶出力点，避免顶出过程中铸件出现变形、顶白缺陷，顶出板的复位采用复位杆配合弹簧预复位结构，合模前顶出板提前回到初始位置，防止滑块回位时与顶针发生干涉。

　　模架的上下安装板按照标准压铸机的T型槽间距做了安装孔位设计，安装时可直接通过T型螺栓快速锁紧在压铸机模板上，无需额外加工转接板，安装边界适配市面上多数160T-280T吨位的卧式冷室压铸机。模具内部的冷却水道采用直通式与盘旋式结合的布局，在浇口附近、厚壁成型区域布置了大流量冷却回路，通过控制冷却水流量将模温稳定在合金压铸的合理区间，减少铸件因冷却不均产生的缩孔、变形缺陷，水道接口统一设置在模具后侧，方便生产时快速接通水油管路，避免管路干涉滑块抽芯动作。

　　滑块部位单独设置了冷却回路与润滑槽，生产过程中持续对滑块摩擦面进行润滑与冷却，防止长期高温工作下滑块出现卡死、拉伤问题，滑块的定位采用楔紧块结构，高压压射时楔紧块承受滑块受到的侧向胀型力，避免滑块后退导致的铸件尺寸超差。整套模具的排气系统布置在模腔的最后填充位置，采用锯齿形排气槽配合排气塞结构，能在高速压射过程中快速排出模腔内的空气，减少铸件内部的气孔缺陷，提升铸件的致密性，满足变压器结构件的气密性要求。
