集成ESP8266的嵌入式按键控制操作面板

　　这款集成控制操作面板，主要面向小型嵌入式电控场景设计，可直接嵌入到桌面小型电控装置、小型实验测试台、DIY智能控制终端的设备壳体上，作为人机交互的输入终端使用，适配需要本地按键输入加状态指示的低压电控回路，常见于学生电子设计作品、小型工业现场的简易控制节点、桌面智能小设备的操控端，能够承载多路开关量输入，配合板载的指示元件反馈设备运行状态，不需要额外外接复杂的输入模块，一体化的结构可以直接完成装配，减少零散元件的安装工序。

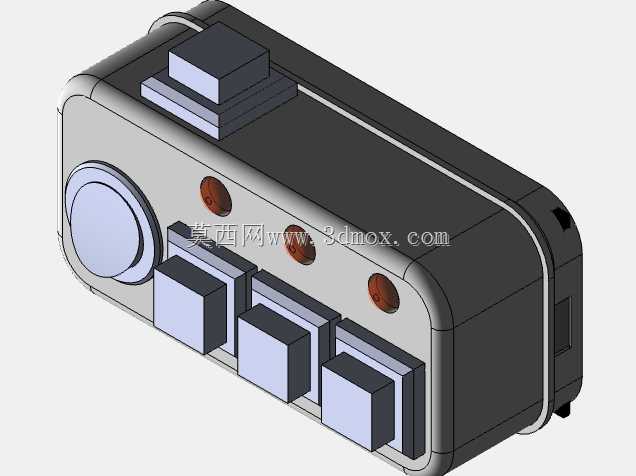

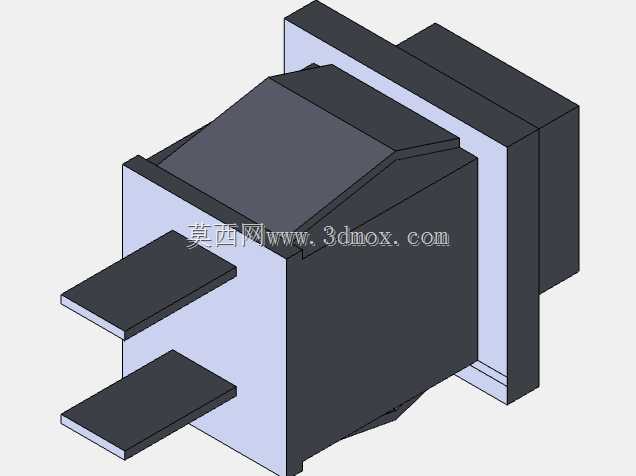

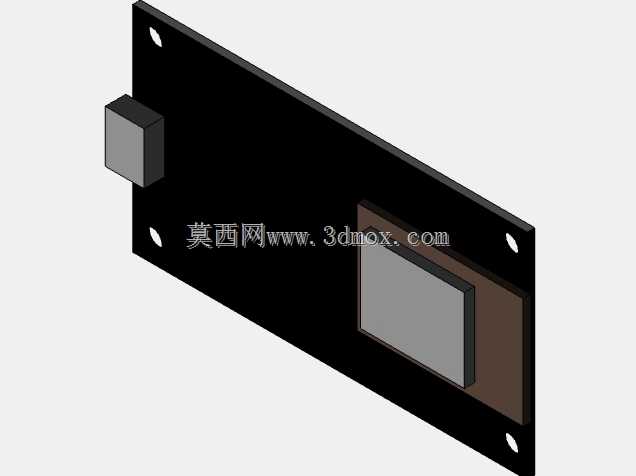

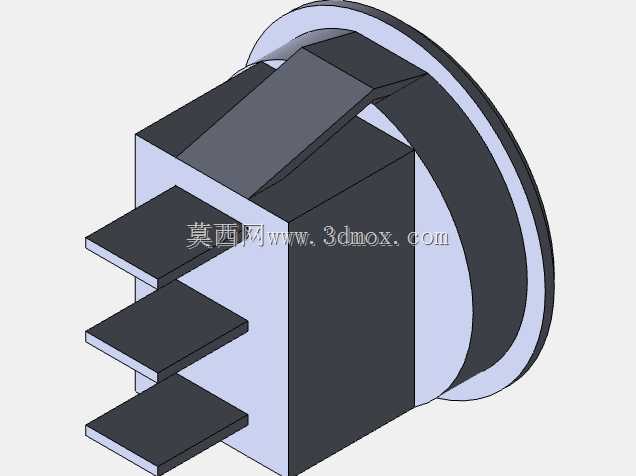

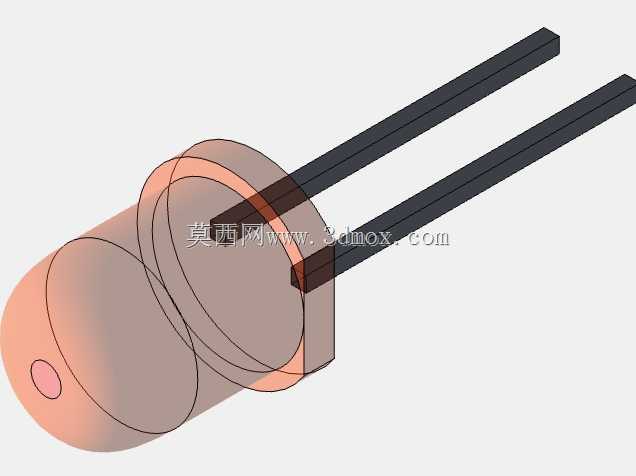

　　从结构设计思路来看，整个面板采用一体化盒式结构，壳体做了圆角过渡处理，避免锐边在装配和使用过程中造成划伤，同时圆角结构也能提升壳体的抗冲击性能，在小型设备跌落或者受到磕碰时，减少应力集中导致的壳体开裂风险。面板区域的布局遵循操作习惯排布，左侧设置大尺寸旋钮，可用于参数连续调节，比如调节输出功率、设定延时时间这类需要连续调整的参数，旋钮旁设置三个方形直按按键，分别对应不同的功能触发，比如模式切换、参数确认、功能启停，按键上方排布三个圆形指示灯安装位，可对应不同的工作状态指示，比如电源接通、运行中、故障报警，指示灯位置正对操作视线，操作人员不需要低头刻意寻找就能快速识别设备状态。壳体顶部预留了模块安装凸台，可直接放置ESP8266无线模块，模块安装位做了分层台阶结构，能够适配不同厚度的核心板，同时预留了走线空间，避免核心板装配后挤压内部线束造成线路破损。

　　安装边界方面，整个面板的外轮廓尺寸适配常规的小型设备开孔，壳体侧壁做了止口结构，嵌入安装时可以直接卡在设备面板的开孔处，不需要额外设计复杂的固定压片，侧壁预留的卡扣位可以直接和设备壳体卡接，装配效率比螺丝固定更高，同时也方便后期拆卸维护。内部的元件安装位都做了定位筋设计，按键、旋钮、指示灯的安装孔位都预留了标准的安装公差，适配市面上常规的6*6轻触按键、3mm直径指示灯、15mm直径电位器旋钮，不需要额外修改孔位就能直接采购标准元件装配，降低物料选型的成本。壳体的壁厚做了均匀化处理，整体壁厚保持在1.8mm，既能够保证壳体的结构强度，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲等缺陷，适合小批量注塑生产，也可以通过3D打印快速打样验证结构。

　　实际使用过程中，这款面板的操作逻辑符合常规工业操控的习惯，大旋钮和按键的间距做了合理预留，操作人员带薄劳保手套操作时也不会出现误触，按键的按压行程预留了4mm的空间，装配后按键顶端高出面板表面2mm，按压反馈清晰，不会出现卡键的问题。指示灯的孔位做了沉台设计，可以粘贴半透明的柔光片，避免LED灯光直射造成眩目，同时也能阻挡灰尘进入壳体内部。壳体侧面预留了出线缺口，内部线束可以通过缺口直接连接到设备内部的主控板，缺口处做了圆角处理，不会划伤线束绝缘层。整个结构没有复杂的倒扣和特殊结构，模具加工难度低，开模成本可控，适合作为小型智能电控设备的通用操作面板使用，也可以根据实际需求调整按键和指示灯的数量，适配不同的功能需求。
