流线型壁挂式家用空调室内机结构设计

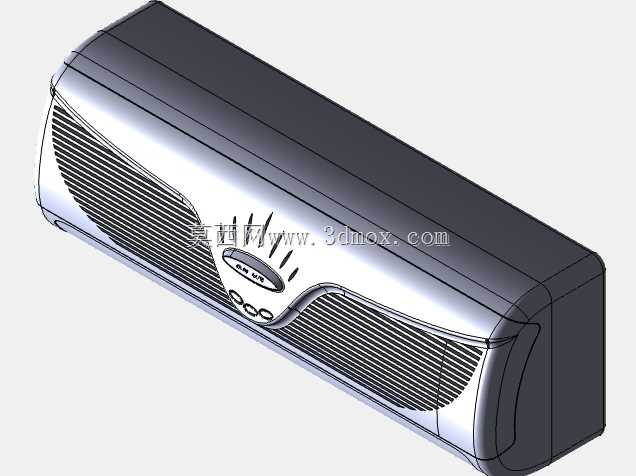

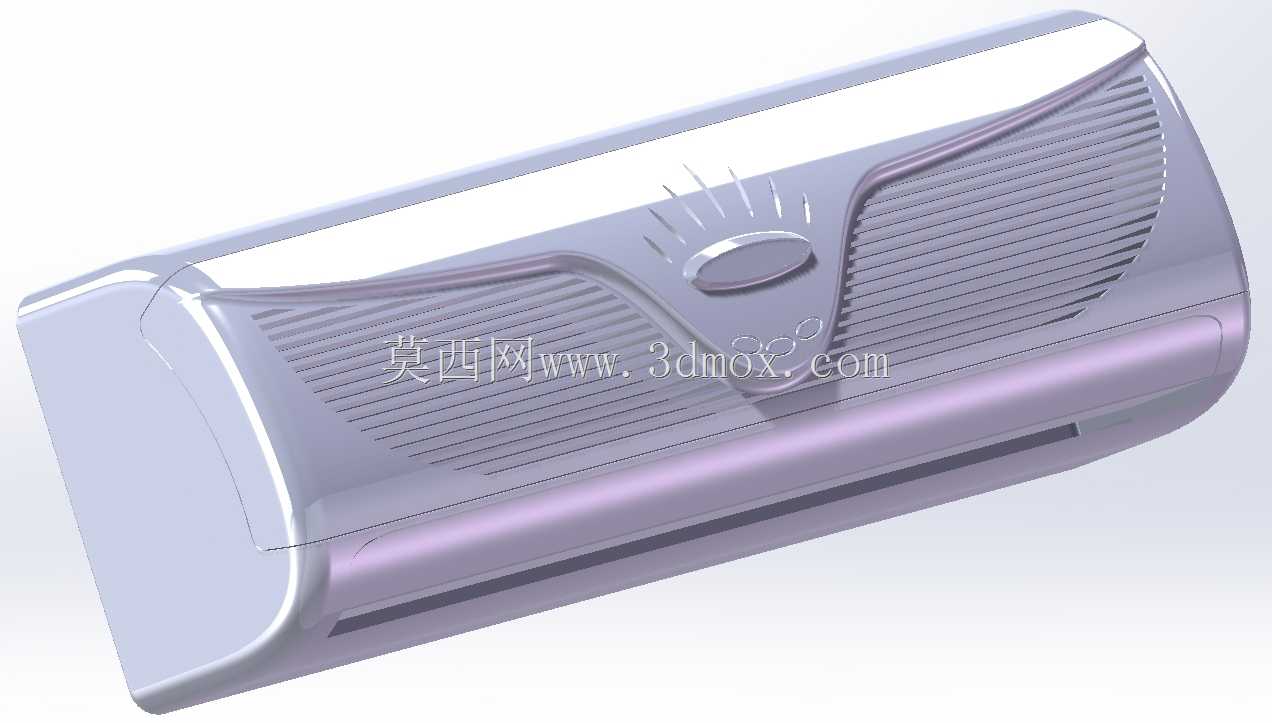

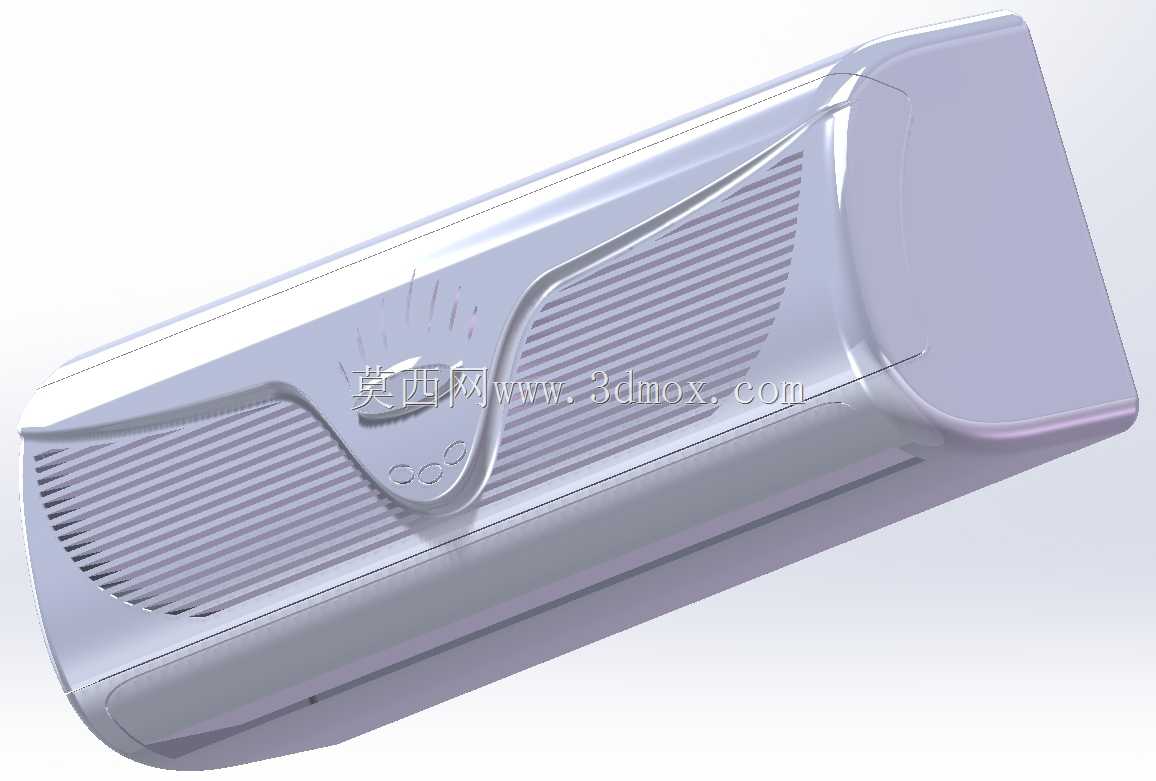

　　这款壁挂式空调室内机的结构设计，首先要匹配家用住宅、小型办公空间的墙面安装场景，这类场景普遍要求设备不占用地面活动空间，同时要适配常规2.2米至2.8米的室内层高，安装后下沿距离地面高度通常控制在2.1米到2.3米区间，既避免冷风直吹人体活动区域，也不会因安装过高导致制冷制热气流循环效率下降。设备整体采用流线型矩形式样，整机长度控制在850mm至950mm区间，高度在280mm至320mm区间，厚度控制在180mm至220mm区间，这个尺寸边界刚好适配国内绝大多数住宅墙面的预留安装空间，不会遮挡墙面开关、插座，也不会与窗帘盒、吊顶边缘产生安装干涉。

　　从功能实现层面看，前面板的罗纹格栅结构并非单纯装饰，每一条格栅的倾斜角度都经过气流导向验证，制冷工况下导风角度向上倾斜15度，利用冷空气下沉的物理特性实现自然漫流，避免直吹人体造成不适；制热工况下导风角度向下倾斜25度，配合热空气上升的特性让暖气流覆盖脚部活动区域，提升体感舒适度。中心位置的椭圆形装饰结构下方，集成了隐藏式温度传感器与状态指示灯，既保证外观整体性，也能准确采集室内进风位置的实时温度，避免传感器靠近换热器导致温度检测偏差。下方三个圆形按钮为实体应急操控键，分别对应开关、模式切换、风速调节，在遥控器遗失或故障时可完成基础操作，按键采用下沉式设计，与面板曲面保持顺滑过渡，不会积灰也避免日常清洁时误触。

　　设计思路上，整机外壳采用ABS+PC混合材质注塑成型，浅紫与白色的配色方案适配现代简约、北欧、轻奢等多数家装风格，外壳拼接处采用卡扣加密封胶条的组合结构，既方便售后拆卸维修内部换热器、风机组件，也能避免设备运行时的气流从拼接缝隙溢出产生异音。内部风道采用蜗壳式离心风机布局，进风区域集中在设备顶部，与格栅结构的进风间隙匹配，进风间隙控制在8mm至12mm，既能保证足够的进风量，也能避免较大体积的杂物、蚊虫进入设备内部。安装结构方面，设备背部预留了标准壁挂挂板的卡扣位，挂板承重设计不低于整机重量的4倍，配合墙面膨胀螺栓固定，可适配混凝土墙面、轻质砖墙等不同墙体结构，挂板上预留的水平调节槽允许安装时进行±5mm的位置微调，保证设备安装后处于水平状态，避免冷凝水排水不畅产生漏水问题。

　　从结构细节来看，面板与内部框架的连接采用隐藏式铰链结构，打开面板更换滤网时无需完全拆卸面板，最大开启角度控制在60度，既方便操作，也不会因开启角度过大拉扯内部显示线路。冷凝水接水盘设置在换热器下方，坡度设计为3度，朝向排水口方向倾斜，保证冷凝水可以顺畅排出，接水盘表面采用疏水涂层处理，避免积水滋生细菌。电气控制部分的走线全部采用内置线槽固定，与风道、换热器区域做物理隔离，避免凝露接触线路产生安全隐患，强电与弱电线路分开排布，减少信号干扰导致的操控失灵问题。
