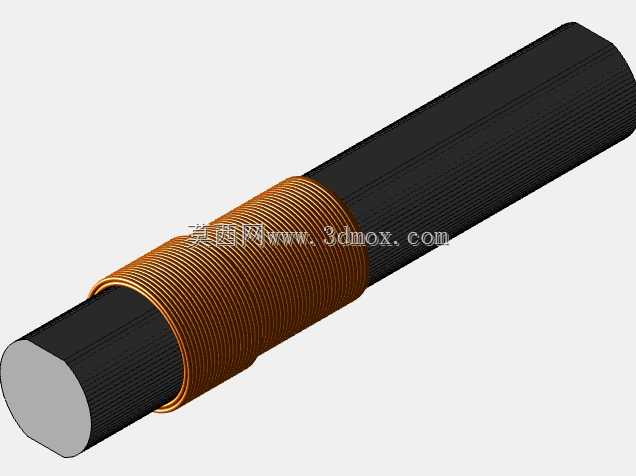

铜绕铁氧体棒DCF接收天线结构

　　在低频无线信号接收场景中，这类铜绕铁氧体棒天线是接收链路前端的核心无源器件，常见于长波授时接收、低频RFID识读、近场磁感应通讯这类对信号灵敏度有要求的设备里，和普通拉杆天线相比，铁氧体磁芯的高磁导率特性可以在极小的体积下聚拢空间中的交变磁力线，不需要过长的导体布线就能获得足够的感应电动势，非常适合嵌入到对安装空间有严格限制的便携设备、嵌入式终端内部。从结构设计逻辑来看，这款天线采用圆柱形锰锌铁氧体磁棒作为基底，磁棒本身的长径比经过匹配设计，绕组采用多股漆包铜线分层密绕在磁棒中段位置，绕组两端预留出引脚焊接位，方便后续直接焊接在接收电路板的信号输入端，不需要额外的转接固定结构。

　　实际选型应用时，首先要确认安装边界：磁棒整体为等径圆柱结构，绕组区域的外径略大于裸磁棒直径，安装时需要在磁棒两端预留非导磁材质的固定卡位，不能让金属结构件紧贴绕组区域，否则会造成磁路短路、绕组Q值大幅下降，直接拉低接收灵敏度。绕组的绕制宽度、匝数和线径是和目标接收频段直接匹配的，针对DCF长波授时频段的设计里，绕组的分布电容和电感量会和后端调谐电容形成谐振回路，建模时需要准确还原绕组的实际堆叠厚度、两端的绕制起止位置，不能简单用圆柱面贴图替代绕组实体，否则在做整机电磁兼容仿真、结构干涉检查时会出现尺寸误判。很多结构工程师在做内置天线的设备布局时，容易忽略磁棒天线的磁场敏感特性，把天线紧贴金属外壳、电池或者大尺寸金属结构件布置，最后打样后出现接收距离骤降、信号时断时续的问题，这类天线的安装位置需要尽量远离大尺寸金属导体，周围3到5毫米范围内尽量布置塑料、玻纤这类非导磁非金属材质的结构件，固定方式优先选择硅橡胶卡座或者塑料卡扣，不要用金属抱箍或者螺丝直接压紧磁棒，避免磁棒受应力碎裂同时影响磁路特性。

　　从建模细节来看，铁氧体棒的端面做了小倒角处理，避免装配时磁棒锐角划伤绝缘层或者漆包线，绕组的两端做了收线固定的台阶设计，防止绕线松散移位，绕组表面没有额外的包胶层，靠漆包线本身的绝缘层实现层间绝缘，部分对可靠性要求高的场景会在绕组外增加一层热缩套管，但会略微影响线圈的Q值，需要在设计阶段提前权衡。这类天线的实际功能是把空间中传播的低频交变磁场信号转化为电信号送入后端接收电路，本身没有有源放大电路，属于无源器件，所以结构尺寸的微小偏差、安装位置的金属遮挡都会直接影响整机的接收性能，建模时除了还原外形尺寸，还需要标注清楚绕组的有效绕制区域、磁棒的材质特性对应的安装避让要求，给后续的电路设计、结构布局提供准确的参考依据。

　　在做整机装配设计时，还要注意天线的引脚出线方向，尽量让引脚走线最短，减少引线带来的额外分布参数影响调谐精度，磁棒本身属于脆性陶瓷材质，安装卡位的设计要预留一定的膨胀间隙，不能过盈压装，避免温度变化时磁棒受挤压开裂。很多入门工程师在绘制这类元件模型时，往往只做一个简单的圆柱示意，忽略了绕组和裸磁棒的直径差、端面倒角、引脚位置这些细节，导致后续结构设计时出现干涉，或者生产装配时发现实际元件和模型尺寸不匹配，耽误项目进度。准确还原这类无源射频元件的三维结构，不仅是为了做外观装配校验，更能在设计阶段提前预判电磁兼容风险，优化天线在整机内部的布置位置，避免后期反复改板调整结构。
