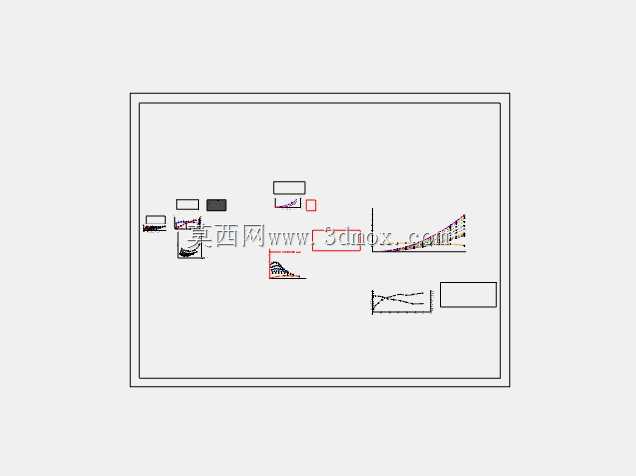

自动变速箱5-6档传动结构设计方案

　　在乘用车辆与商用车辆的传动系统开发环节，自动变速箱的档位传动结构直接决定了动力输出的平顺性、燃油经济性以及整车的动力响应表现，其中5-6档作为高速巡航工况下的核心工作档位，其结构设计的合理性直接影响车辆高速行驶时的传动效率与NVH表现。这套自动变速箱5-6档的结构设计，首先围绕高速巡航场景的实际使用需求展开，日常车辆在高速公路、城际快速路等封闭道路以80-120km/h时速行驶时，变速箱会长期维持在5-6档工作区间，此时需要传动结构具备更低的传动损耗、更稳定的扭矩传递能力，同时要兼顾降档超车时的动力衔接顺畅度，避免出现档位切换时的动力中断或顿挫感。

　　从功能特性来看，这套5-6档结构采用了常啮合斜齿轮传动布局，相比直齿轮结构，斜齿轮在啮合过程中是逐步进入与退出啮合状态，啮合重合度更高，能够有效降低高速传动时的齿轮冲击与运转噪音，同时可承受更大的扭矩输入，匹配大排量自然吸气发动机与中小排量涡轮增压发动机的扭矩输出特性。设计过程中，首先对两个档位的传动比进行了匹配计算，5档作为直接档或轻微超速档，主要用于城郊快速路的中高速行驶工况，保证动力储备的同时兼顾燃油经济性；6档作为超速档，通过更小的传动比降低发动机巡航转速，在高速巡航时将发动机转速维持在经济油耗区间，减少不必要的燃油消耗，同时降低发动机长时间高转速运转带来的磨损与噪音。

　　在结构布局层面，这套档位结构的安装边界完全匹配横置前驱自动变速箱的壳体空间要求，齿轮组的轴向尺寸经过反复校核，在保证齿轮强度的前提下尽可能压缩轴向占用空间，为变速箱内部的离合器组件、同步器机构以及液压控制油路预留足够的布置空间。同步器机构布置在5-6档齿轮组之间，采用锁环式双锥面同步器设计，相比单锥面同步器能够提供更大的同步摩擦力矩，缩短换挡时的转速同步时间，让高速行驶时的5升6、6降5操作更加顺畅，减少换挡力的同时降低同步器磨损，延长部件使用寿命。齿轮的参数设计经过了多轮优化，模数选取兼顾了齿轮强度与运转噪音控制，齿面进行了修形处理，补偿加工装配误差以及受力变形带来的啮合偏差，避免齿轮在大扭矩传递时出现偏载、点蚀等失效问题，齿向修形量根据实际工况下的轴系变形量进行匹配，保证全工况下齿轮啮合印痕处于合理区间。

　　从实际应用的角度出发，这套结构在设计时充分考虑了不同工况下的载荷变化，当车辆在高速巡航需要急加速超车时，变速箱会从6档降至5档，此时传动比的变化能够让发动机迅速进入最大扭矩输出区间，提供足够的加速动力，齿轮组的强度设计能够承受降档瞬间的扭矩冲击，不会出现打齿、传动失效等问题。在安装配合方面，齿轮与轴的配合采用渐开线花键连接，保证扭矩传递的同轴度与可靠性，配合间隙经过严格计算，避免热胀冷缩导致的卡滞或间隙过大带来的冲击。轴系的支撑采用圆锥滚子轴承与深沟球轴承组合的布局，能够同时承受径向载荷与轴向载荷，抵消斜齿轮传动时产生的轴向力，保证轴系在高速旋转时的运转稳定性，减少轴系的挠曲变形，避免齿轮啮合位置偏移带来的异常磨损。

　　在润滑设计上，这套档位结构充分利用自动变速箱的压力润滑与飞溅润滑组合方式，齿轮副的啮合位置设置了专门的润滑油道喷油口，在变速箱工作时持续喷射润滑油对啮合齿面进行冷却与润滑，带走啮合产生的热量与磨屑，避免齿面出现胶合失效；同时齿轮旋转时带起的润滑油能够对同步器、轴承等周边部件进行润滑，保证所有运动部件都能得到充分的润滑保护，延长整个变速箱的使用寿命。整个结构的设计过程中，还进行了多轮的运动仿真校核，模拟不同转速、不同扭矩输入下的部件运动状态，排查是否存在运动干涉、应力集中等问题，对齿轮的应力分布进行有限元分析，在保证安全系数的前提下尽可能减少不必要的材料冗余，实现结构轻量化，降低变速箱整体重量，间接提升整车的燃油经济性。
