这套平行轴齿轮变速结构,最初面向工程设计图形课程的实操验证需求搭建,核心是验证定轴齿轮组的传动比匹配、轴系定位与机架装配的可行性,所有传动零件均安装在一体式开式框架内,没有额外的密封壳体,方便直观观察齿轮啮合的全过程,也便于教学场景下拆解展示传动逻辑。
从实际应用场景来看,这类开式定轴变速结构常出现在小型教学演示台、低速轻载的实验设备传动端,或是简易手动进给机构的动力传递环节,不需要承担高负载连续运转的工况,核心作用是通过不同齿数齿轮的啮合切换,改变输入轴到输出轴的转速与扭矩输出特性,满足输入端动力恒定情况下,输出端不同转速的切换需求。

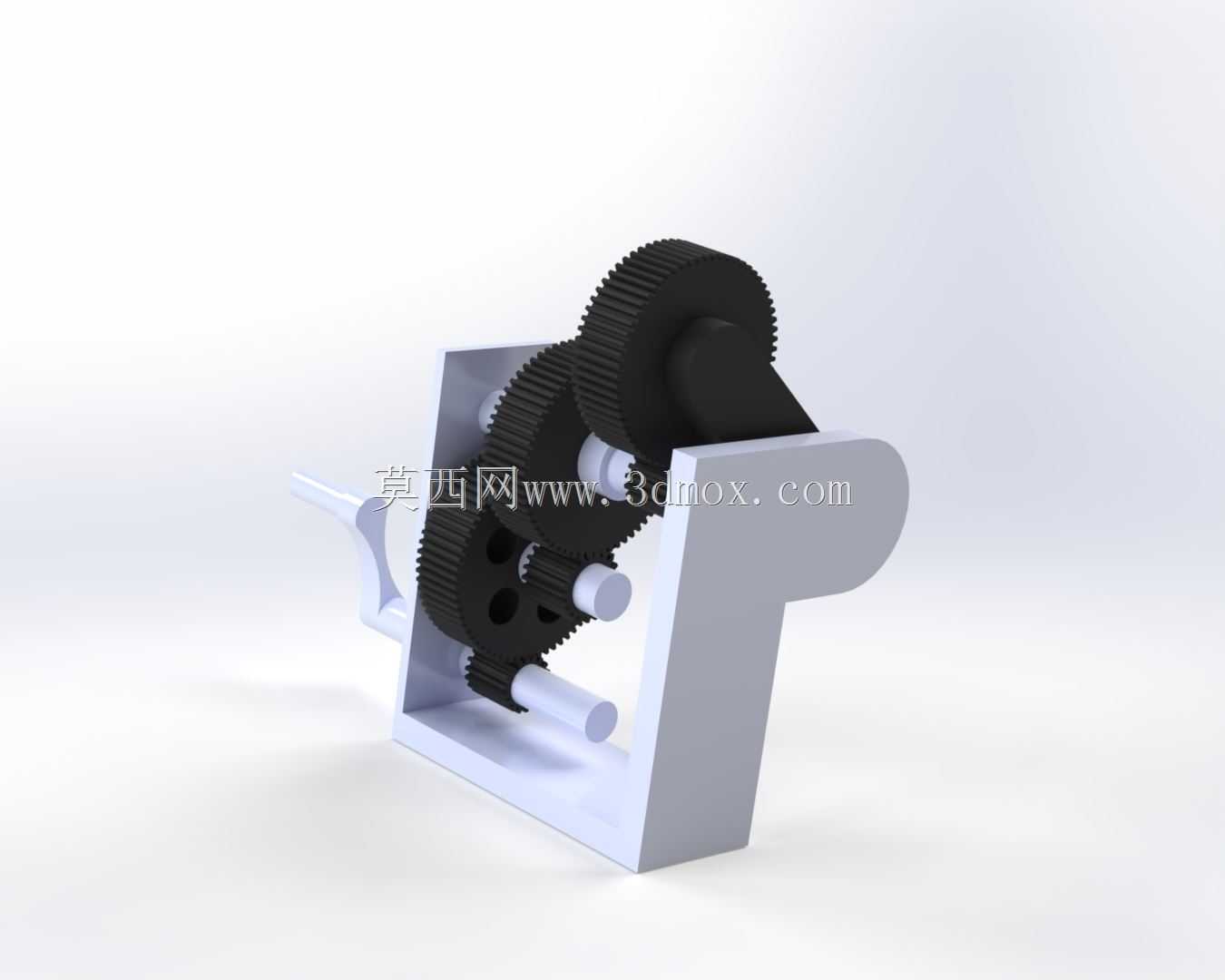

结构设计上,整套传动采用三级平行圆柱直齿轮啮合布局,输入轴从框架侧方伸出,作为动力接入端,可连接手动摇柄或者小型低速电机,每根传动轴两端都通过框架上的定位孔实现径向约束,没有额外加装滚动轴承,依靠轴与孔的小间隙配合满足低速转动需求,适配轻载工况下的低摩擦要求。齿轮全部采用直齿圆柱齿轮设计,加工难度低,装配时不需要考虑轴向啮合对位的复杂调整,只要保证轴系平行度、齿轮啮合侧隙在合理区间,就能实现平稳传动,不会出现斜齿传动的轴向力问题,简化了机架的受力设计,框架只需要承担径向的啮合作用力,不需要额外设置轴向限位的复杂结构。
安装边界方面,整套结构的机架采用L型折弯加侧边支撑的一体式框架,底部为平面安装基准,可直接通过螺栓固定在工作台或者设备基板上,输入轴与输出轴的伸出长度都做了限位设计,避免轴系窜动导致齿轮脱啮,所有齿轮的齿顶圆与框架内壁都预留了足够的安全间隙,不会出现运转时齿顶刮擦机架的问题。设计过程中优先保证了零件的可装配性,所有轴类零件、齿轮零件都可以从框架侧方的开口处完成组装,不需要复杂的专用工装,装配顺序遵循从输入轴到输出轴、从下层齿轮到上层齿轮的逻辑,每装完一组齿轮就手动转动轴系检查啮合顺畅度,避免出现卡滞、侧隙过大或者过小的问题。
功能特性上,这套变速结构可以实现固定传动比的动力传递,通过三级齿轮的齿数差实现减速增扭的效果,输入端输入较小扭矩的转动,经过三级齿轮减速后,输出端可以获得更大的输出扭矩,适配需要低速大扭矩输出的小型实验场景。因为是开式结构设计,日常维护时可以直接观察齿轮的磨损情况,不需要拆解壳体就能在啮合部位添加润滑脂,维护成本极低,非常适合教学场景下的反复拆装演示,帮助学习者理解定轴齿轮传动的基本原理、轴系定位的基本要求以及机架设计的基准选择逻辑。
设计过程中没有采用复杂的换挡结构,所有齿轮都是固定在对应轴上的常啮合状态,主要是为了降低结构复杂度,突出齿轮传动的核心原理,避免换挡机构的附加结构干扰核心传动逻辑的展示,同时也降低了零件加工的难度,所有零件都可以通过常规的铣削、车削加工完成,不需要特殊的加工工艺,适合作为课程设计的实操案例,让学习者从零件建模到装配验证全流程掌握机械结构设计的基本思路,理解传动设计中传动比计算、轴系刚度校核、装配干涉检查的实际工程意义。在建模过程中,所有配合面都预留了合理的装配间隙,既不会因为间隙过大导致传动晃动,也不会因为间隙过小出现装配卡滞,完全符合实际加工装配的公差要求,不是理想化的零间隙配合模型,能够直接用于工程设计的参考演示,也可以作为小型实验设备传动结构的设计原型,根据实际负载需求调整齿轮参数、轴径尺寸与机架结构,快速衍生出适配不同工况的变速传动方案。
