卡特385C挖掘机液压回路系统设计

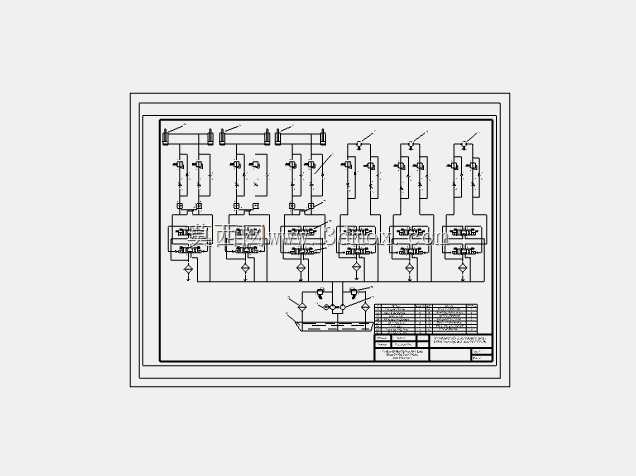

　　在矿山剥离、大型土石方转运、重载基建作业场景中，卡特385C作为大吨位履带式挖掘机，其作业效率、动作平顺性、重载负载保持能力完全依托液压回路的设计合理性。这套液压回路采用多执行器并联的负载敏感架构，对应动臂升降、斗杆收放、铲斗挖掘、回转平台回转、左右履带行走五个核心作业动作，每个执行单元都配置独立的换向阀组、过载补油阀、平衡阀结构，避免复合动作时出现流量争抢导致的动作卡顿。从回路布局来看，主泵采用双变量柱塞泵加先导齿轮泵的配置，双主泵分别给左右行走、工作装置的不同阀片供油，先导泵单独给手柄先导控制油路提供稳定低压油，降低操作力的同时保证换向动作的线性可控。

　　在动臂、斗杆的大腔油路上设置了保持阀，当作业装置停在半空时可以锁死油路，避免负载自重导致的沉降，尤其适合吊装重物、边坡修整这类对位置保持精度有要求的工况。每个换向阀片的进油侧都设置了压力补偿器，不管负载大小如何变化，都能保证通过阀口的流量只和阀杆开度相关，实现复合动作时各个机构的速度互不干扰，比如平地作业时同时操作动臂提升和斗杆回收，两个动作不会因为负载差异出现速度忽快忽慢的问题。行走回路采用双速液压马达搭配平衡阀、缓冲阀结构，在爬坡、下坡行走时平衡阀可以建立背压，防止行走超速溜坡，启动和停止时缓冲阀能吸收油路的压力冲击，避免履带机构出现顿挫。

　　回转回路设置了独立的缓冲制动阀，当回转停止时可以缓慢释放回转惯性带来的高压冲击，同时防止回转停止后出现溜车，保证对位卸料的精度。整个回路的回油侧设置了带旁通阀的回油过滤器，过滤精度满足柱塞泵和液压阀的清洁度要求，当滤芯堵塞时旁通阀开启避免回油背压过高，同时过滤器附带压差发讯结构，可及时提醒维护人员更换滤芯。在主泵的出油侧设置了主溢流阀，设定整个系统的最高工作压力，当负载超过设定值时溢流阀开启卸荷，保护液压元件不会因为超压损坏。先导油路设置了独立的蓄能器，当发动机突然熄火时，蓄能器储存的压力油可以短时间内提供先导控制压力，让操作人员能够把工作装置安全下放至地面，避免安全隐患。

　　从安装边界来看，整个液压阀组采用集成式阀块设计，所有阀片通过螺栓串联安装在主阀块上，减少了管路连接的数量，降低了泄漏点，阀块的安装孔位匹配卡特385C挖掘机的上车架安装支座，油口的尺寸、位置和原厂管路的接头规格完全对应，不需要额外改装管路就可以完成替换安装。设计过程中充分考虑了液压系统的散热需求，回路中预留了散热器的接口，回油在经过过滤器之前会先经过液压油散热器，把系统工作产生的热量带走，保证液压油在合适的温度区间工作，避免高温导致的油液变质、密封件老化加速。针对矿山作业中常见的液压冲击问题，每个执行元件的进出油口都设置了抗冲击的阻尼结构，在动作快速换向时可以平缓压力变化，减少管路振动和接头松动的概率。这套回路的逻辑完全匹配大吨位挖掘机的作业特性，在重载挖掘时可以实现泵功率的自动匹配，当负载升高时自动降低流量提高压力，保证挖掘力足够，在轻载快速动作时可以提高流量加快动作速度，缩短作业循环时间，相比定量泵系统能够降低15%左右的燃油消耗，同时减少液压系统的发热。在实际维护场景中，所有阀件的测试点都预留了标准压力测压接头，不需要拆卸管路就可以快速检测各个点位的压力值，方便故障排查。整个回路的密封结构全部采用耐油耐高温的橡胶密封件，适配工程机械户外高温、低温、多粉尘的作业环境，避免长期使用后出现外泄漏问题。
