炼油厂盘管式换热冷凝构件三维结构

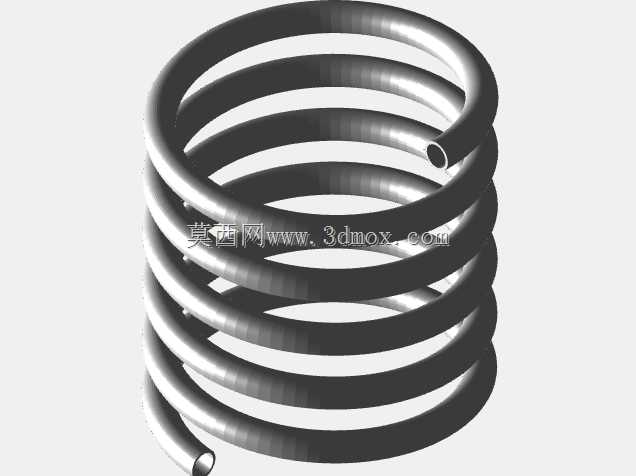

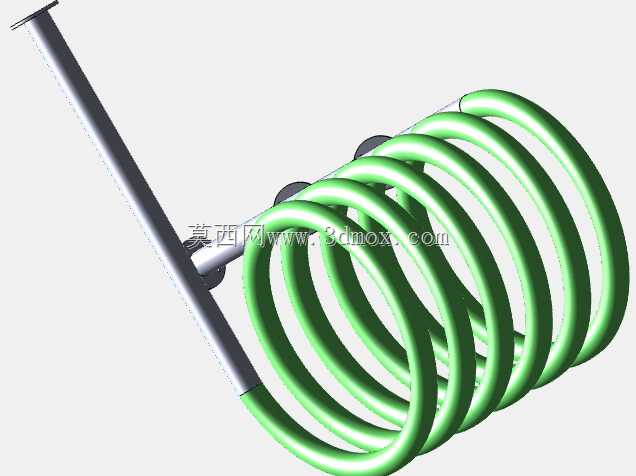

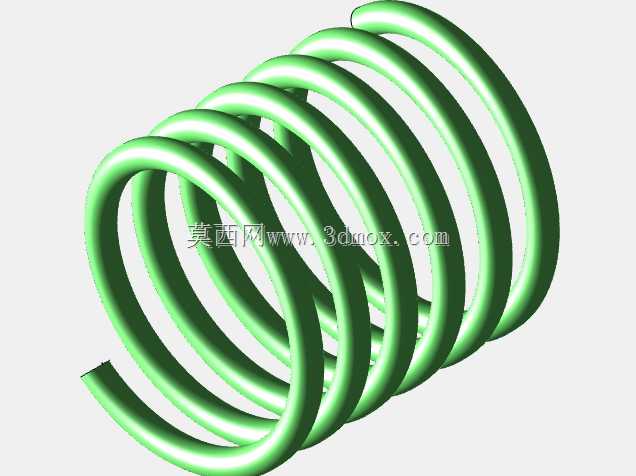

　　在石化炼油生产的常减压蒸馏、催化裂化等多道工序中，这类盘管式换热构件是介质热量交换、气相组分冷凝回收环节的核心组成部分，常布置在精馏塔塔顶馏出管线、侧线采出冷却段以及余热回收单元内，承担着将高温馏分油气的热量通过管壁传递给冷却介质，实现气相液化、温度精准调控的作用，直接影响馏分收率与装置整体热效率。从结构设计逻辑来看，该构件采用螺旋盘绕的管体布局，核心思路是在有限的安装空间内最大化延长介质流通路径，相较于直管式换热结构，螺旋形态能让管内流动的介质持续产生径向扰动，破坏管壁处的滞流边界层，大幅提升换热系数，同等换热负荷下可减少30%以上的占地空间，适配炼油装置区紧凑的设备布置需求。

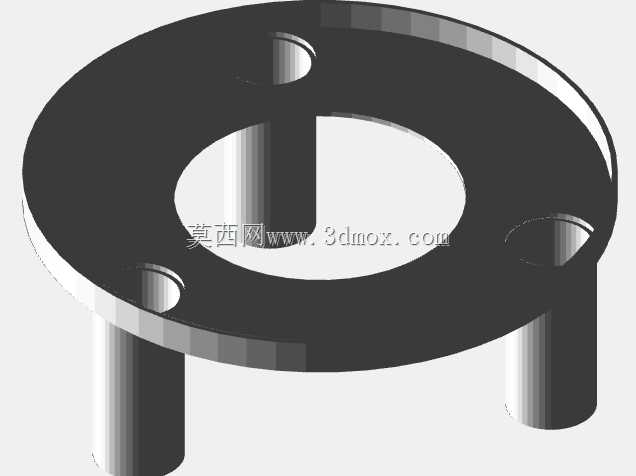

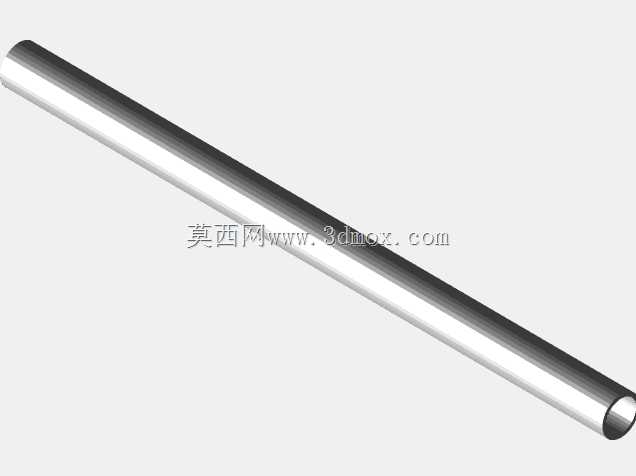

　　盘绕段的管体曲率经过反复校核，既保证管程介质流动阻力处于工艺允许范围内，避免输送泵负载超限，又能让冷却侧的介质在盘管间隙形成稳定的紊流流场，减少换热死角，避免局部过热导致的结焦、积碳问题——这一点在炼油工况下尤为关键，因为油品介质在高温管壁处长期滞留会生成焦质附着，逐步降低换热效率，甚至堵塞管程。构件的直段引出端采用刚性支撑结构与外部管线对接，支撑点位的设置避开了盘管的应力集中区域，直段与螺旋段的过渡位置做了平滑圆弧处理，消除弯折处的应力突变，防止装置长期运行过程中受温度交变载荷、管系振动影响出现焊缝开裂、管体疲劳损伤。

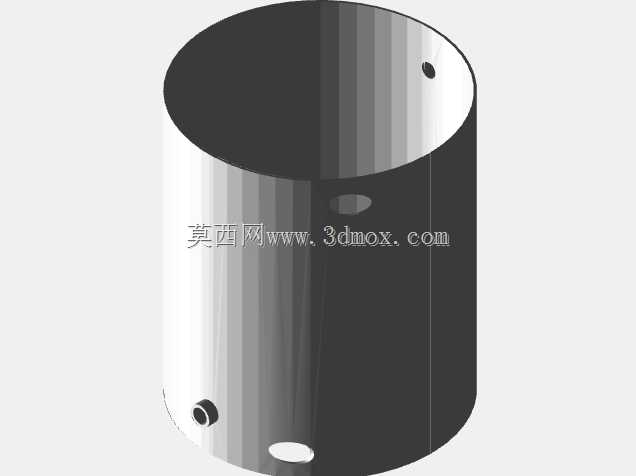

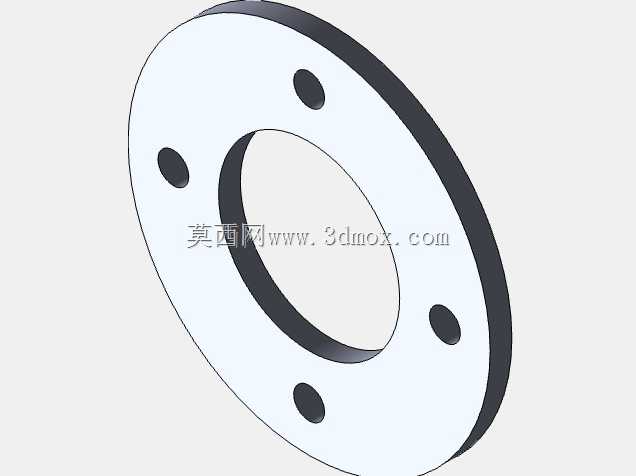

　　安装边界方面，该构件的螺旋段外径、轴向长度以及直段引出端的中心距、伸出长度都匹配标准炼油装置的管壳式换热腔体安装尺寸，对接端可直接与同压力等级的工艺管线法兰配对，不需要额外制作过渡连接件；安装时需要保证螺旋段的轴线与腔体中心线重合，偏差控制在管径的2%以内，避免盘管壁与腔体内壁出现剐蹭，同时要预留出直段端的热膨胀补偿空间，因为装置启停过程中管体温差可达数百摄氏度，金属构件的热胀冷缩量如果没有释放空间，会产生极大的附加应力破坏结构。

　　从功能特性上看，该结构的管体采用等径设计，全程流通截面保持一致，不会出现局部流速骤变导致的冲蚀问题，尤其适配炼油介质中含有少量固体催化剂颗粒的工况，减少管壁磨损速率；螺旋盘绕的结构还具备一定的柔性缓冲能力，能够吸收管系传递的部分振动能量，降低管线振动对换热腔体密封结构的影响。在建模过程中，螺旋线的生成参数严格匹配工程实际的盘绕节距、圈数以及中心回转半径，管体扫掠过程中全程检查壁厚均匀性，确保任意截面的壁厚偏差不超过设计壁厚的5%，符合压力容器构件的建模精度要求；支撑结构的安装位置、连接尺寸也完全参照实际安装工况设置，可直接用于换热单元的装配干涉检查、管系应力仿真分析，为现场安装施工、结构优化调整提供精准的三维数据支撑。这类盘管构件除了应用在炼油装置的冷凝冷却环节，也可在化工、食品加工等行业的换热设备中适配使用，只要调整管体材质、盘绕参数即可匹配不同的介质工况、换热负荷需求。
