6.35mmPCB安装耳机母座连接器结构

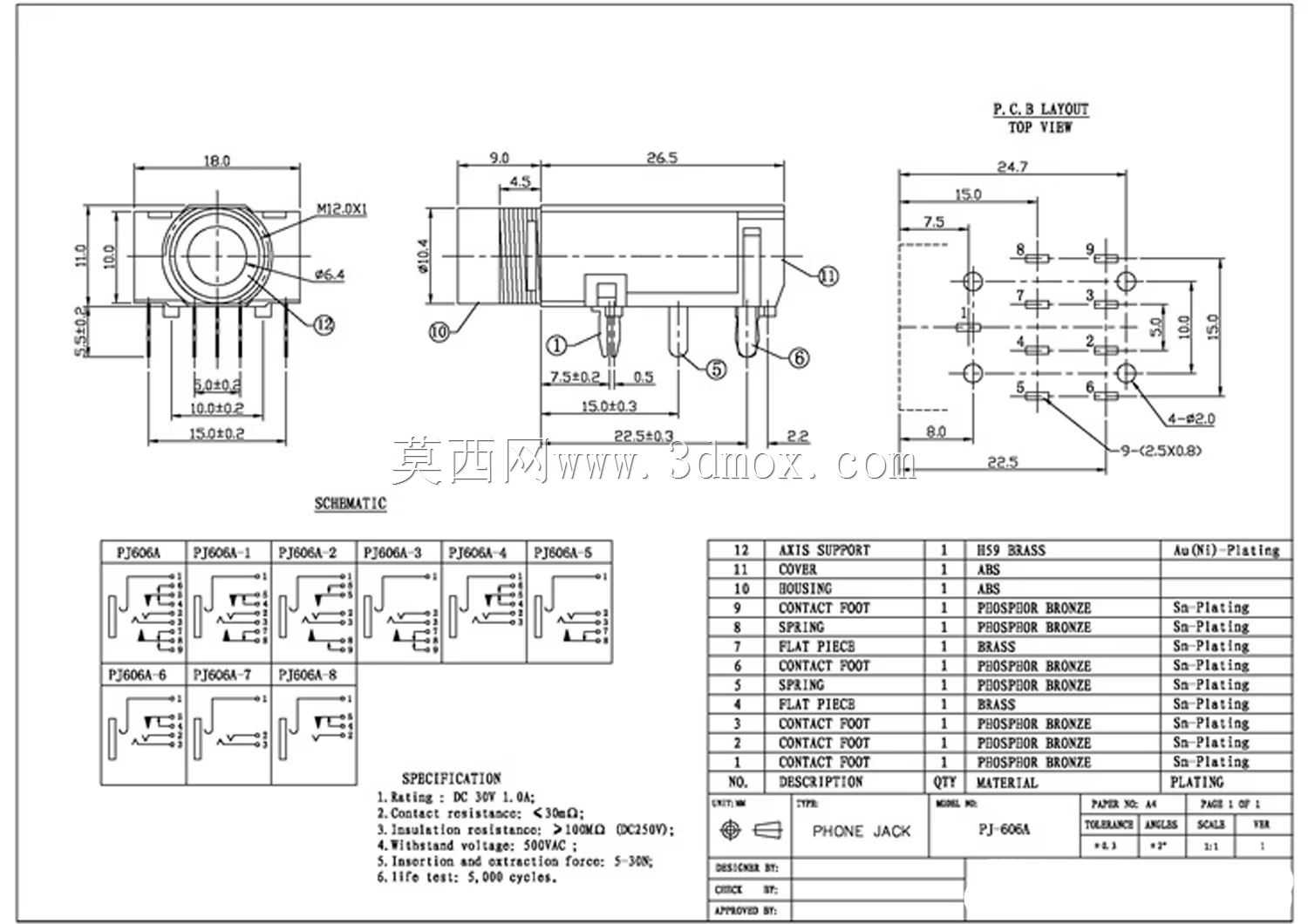

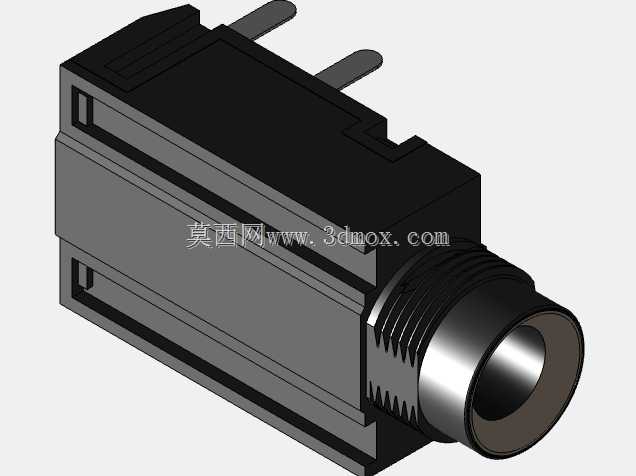

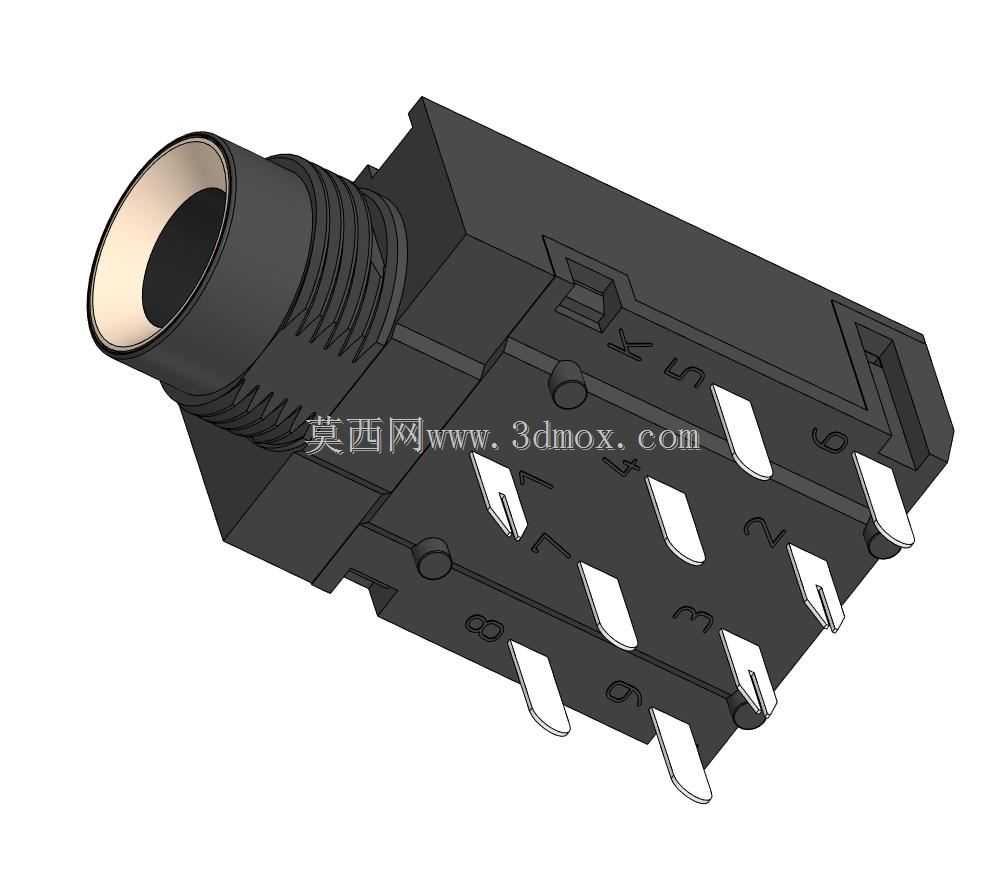

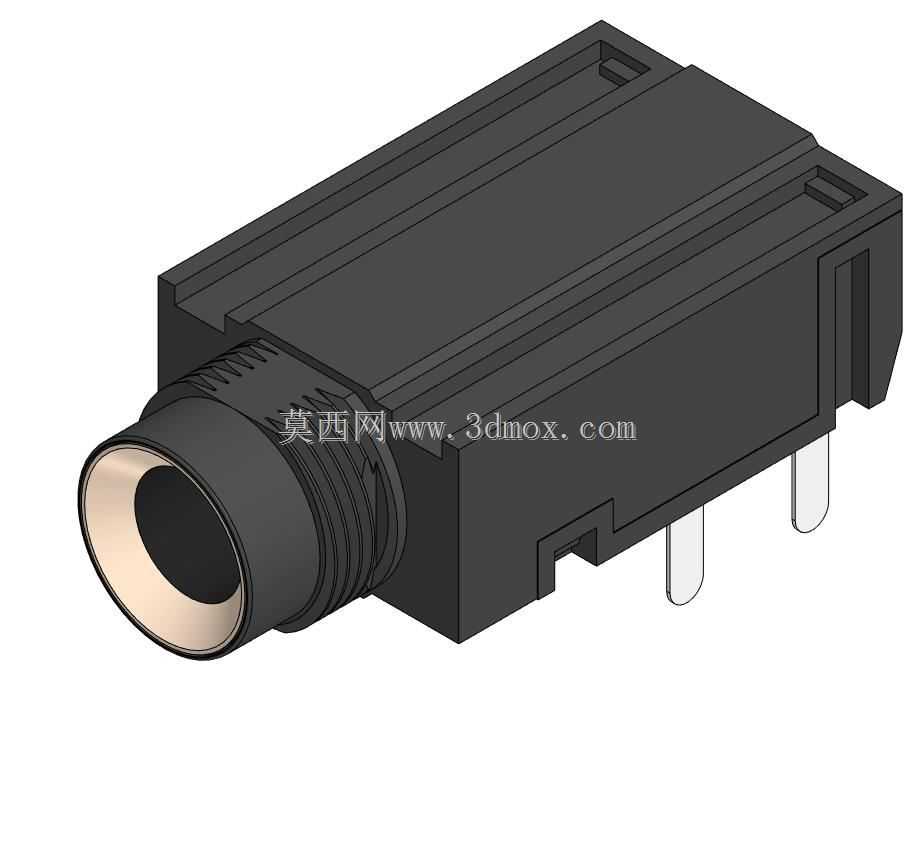

　　在专业音频设备、舞台功放、调音台、桌面音频放大器、电声乐器接口这类产品的PCB板级设计中，6.35mm规格的耳机母座是极为常见的板载连接部件，本次呈现的这款直插式母座，正是针对PCB波峰焊工艺设计的板端连接结构，适配标准6.35mm大三芯、大二芯音频插头的插拔连接需求。从实际工程选型的角度看，这类连接器的设计首先要平衡插拔寿命与板载固定强度，很多新手工程师在选型时容易忽略插针的受力结构，导致设备经过多次插拔后焊盘脱落、接触不良，这款结构在设计时特意将塑料本体的定位柱与插针做了错位排布，插针采用直插弯脚结构，穿过PCB焊盘后焊接的同时，本体底部的两个定位凸台可以卡入PCB对应的定位孔中，抵消插拔过程中产生的侧向扭力，避免焊盘承受额外的机械应力。从外形尺寸边界来看，这款母座的插接口端为金属包裹的圆筒结构，金属外壳做了滚花防滑处理，既可以提升插头插入时的导向对位精度，也能在插头插入后形成连续的屏蔽层，减少外界电磁干扰对音频信号的影响，本体后部的塑料壳体做了加强筋结构，整体安装后的板上高度控制在常规音频设备的面板适配范围内，插接口端面可以直接贴合设备面板的开孔，不需要额外加装转接衬套，面板开孔只需要按照接口外径预留0.2mm的装配间隙即可，不会出现面板与接口错位、缝隙不均的问题。

　　在功能特性上，这款母座的内部接触弹片采用弹性合金材质，接触区域做了镀金处理，既可以保证多次插拔后的接触可靠性，也能降低接触电阻避免音频信号传输过程中出现损耗、杂音等问题，内部的弹片行程经过优化，插头插入时的插拔力控制在行业通用的舒适区间，既不会因为插拔力过松导致插头容易松脱，也不会因为插拔力过大导致用户操作费力、甚至损坏板载焊接结构。从实际应用场景出发，这类连接器除了用在常规的音频功放、耳机放大设备上，也广泛应用在电吉他、电贝斯等电声乐器的输入接口，专业调音台的线路输入输出接口，以及部分工业通讯设备的音频对讲接口上，设计这款三维结构的时候，特意还原了实际生产中的工艺细节，比如塑料本体的脱模斜度、金属外壳的卷边结构、插针的折弯角度，都完全按照量产零件的实际尺寸建模，结构工程师在做整机布局的时候，可以直接调用这个模型进行PCB排布、面板开孔设计、装配干涉检查，不需要再反复核对零件规格书的尺寸参数。

　　很多工程师在做板载连接器布局的时候，容易忽略插件的焊盘间距与周边元件的安全距离，这款模型完整还原了插针的实际位置与本体的外轮廓，在进行PCB布局时，可以直接参照模型预留焊盘位置与周边元件的避让空间，避免出现插针与周边贴片元件干涉、焊接时连锡的问题。另外，这款母座的金属外壳预留了接地焊脚，焊接到PCB上之后可以直接连接板上的屏蔽地，进一步提升音频信号的抗干扰能力，这一点在高增益的音频放大电路中尤为重要，很多低成本的母座省略了外壳接地结构，在高增益状态下很容易引入外界的工频干扰，出现电流杂音，而这款结构的接地脚与插针同步设计，波峰焊时可以一次完成焊接，不需要后续额外补焊接地。

　　从安装流程的角度看，这款连接器属于标准的波峰焊兼容插件，生产时只需要将插针对准PCB对应的过孔插装，经过波峰焊即可完成固定，本体底部的定位柱可以在过炉时防止连接器偏移，不需要额外增加治具固定，能够有效提升生产装配的效率，降低生产过程中的不良率。在结构细节上，接口内部的绝缘隔层完全按照大三芯插头的电极分布设计，兼容单声道、立体声、平衡音频信号的传输需求，不需要针对不同的信号类型更换连接器型号，能够提升物料的通用性，减少整机BOM的物料种类，降低采购与仓储的管理成本。
