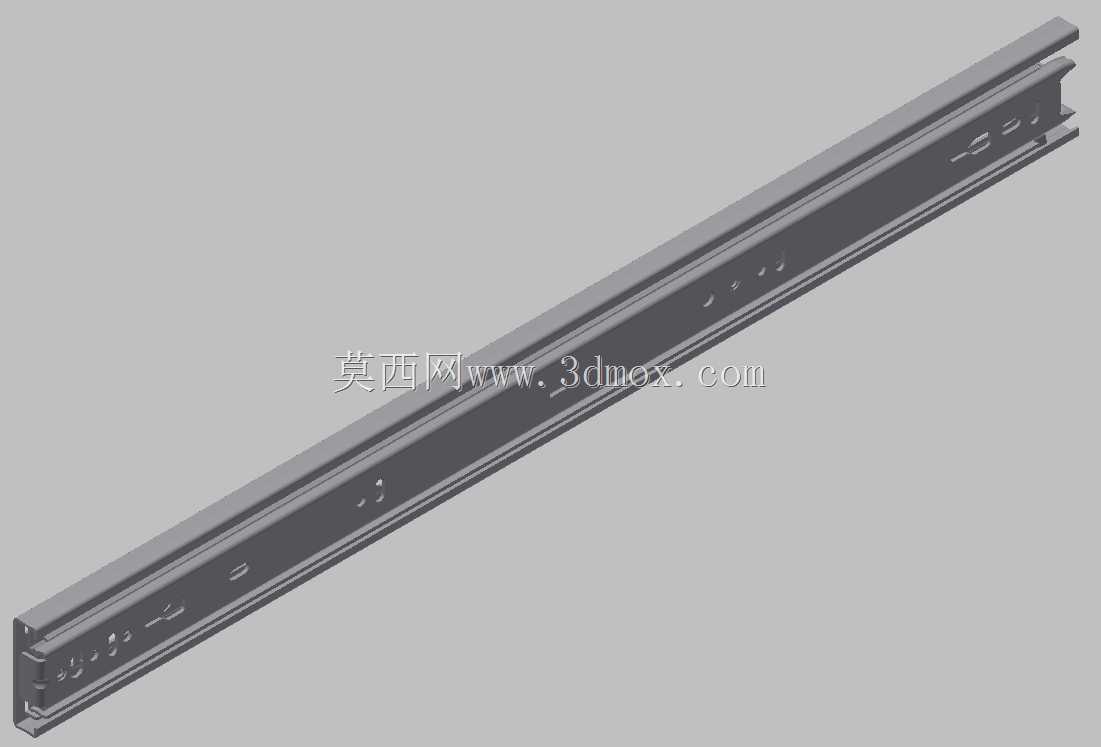

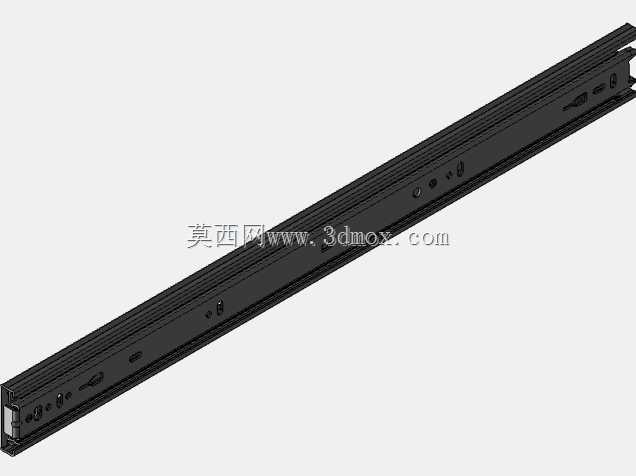

20英寸三节式重载橱柜抽屉滑轨结构

　　在商用橱柜、工业设备储物舱、特种车辆内嵌储物单元的结构设计中，抽屉滑轨是决定抽拉结构使用寿命、操作顺滑度与承载可靠性的核心五金部件，本次呈现的20英寸规格三节式抽屉滑轨，是面向中载储物场景开发的成熟滑动结构方案。从实际应用场景来看，这类滑轨常被用于实验室操作台储物抽屉、商用厨房橱柜高承载抽拉格、工业控制柜内嵌工具抽斗、改装车车载储物舱等场景，这类场景普遍要求滑轨在满负载状态下抽拉无卡滞、长期使用无明显旷量，同时要适配常规柜体的安装预留空间，不需要额外对柜体侧板做特殊开槽改造。

　　从功能特性上看，这款滑轨采用三节全伸展结构，完全拉出后可以让抽屉内部空间完全暴露，不会出现普通两节滑轨拉出后抽屉尾部藏在柜内、取放深处物品不便的问题；滑轨的钢珠滚动轨道采用冷轧钢板冲压成型，轨道接触面做了硬化处理，配合均匀排布的钢珠保持架，抽拉过程中滚动摩擦阻力均匀，不会出现局部卡顿、推拉发涩的问题；滑轨侧边预留的标准安装孔位采用长圆孔设计，安装时可以根据柜体侧板与抽屉侧板的实际公差做微调，降低现场安装的对位难度，即使柜体侧板存在1mm以内的平面度误差，也能通过孔位间隙补偿保证滑轨安装后滑动顺畅。

　　从设计思路层面拆解，这款滑轨在结构设计时优先平衡了承载能力与安装空间占用的矛盾：滑轨闭合状态下的截面厚度控制在常规橱柜侧板预留的安装间隙范围内，不需要额外扩大柜体与抽屉之间的侧边间隙，不会压缩抽屉内部的可用储物宽度；三节轨的嵌套结构做了防脱限位设计，完全拉出时内外轨之间的限位卡扣会自动卡合，避免抽拉力度过大时抽屉直接从柜体中脱出造成物品坠落，日常维护时只需要按压侧方的解锁拨片就可以将抽屉整体从滑轨上拆下，不需要额外工具就能完成抽屉的清洁或滑轨的维护更换。从外形尺寸与安装边界来看，这款滑轨单支长度为20英寸，完全伸展后的总长度接近闭合长度的两倍，适配的抽屉深度范围在480mm到510mm之间，安装时要求柜体侧板的安装平面平面度公差不超过1.5mm/m，左右两支滑轨的安装平行度公差控制在1mm以内，否则会出现抽拉阻力变大、钢珠异常磨损的问题；滑轨的固定孔位沿长度方向等距分布，首尾两端的孔位距离滑轨端面的距离符合通用橱柜五金的安装规范，可以直接替换同规格的其他品牌滑轨，不需要重新在柜体侧板上打孔。

　　在实际选型过程中，这类滑轨的单支额定动态载荷可以满足常规储物抽屉的承载需求，安装时需要注意左右滑轨的安装高度保持一致，避免抽屉出现倾斜导致滑轨单侧受力过大，长期使用出现轨道变形的问题；滑轨的表面采用镀锌防锈处理，可以适应厨房、实验室这类存在一定湿度的使用环境，不会因为短期受潮出现表面锈迹影响滑动性能。对于结构设计从业者来说，这类滑轨的三维模型可以直接导入到柜体、设备储物舱的整体装配模型中，用来验证抽屉抽拉过程中是否会与柜体内部的其他结构发生干涉，确认安装预留间隙是否足够，提前在设计阶段规避安装后出现抽拉卡滞、结构碰撞的问题，减少实物打样阶段的修改成本。在建模还原过程中，需要重点关注滑轨各节段的嵌套配合间隙、钢珠保持架的运动行程、限位卡扣的触发位置，这些细节直接影响装配验证时运动仿真的准确性，如果模型忽略了这些配合细节，就会导致仿真过程中出现滑轨穿模、行程计算错误的问题，无法为实际结构设计提供准确的参考。
