GM-5B音频功率真空三极管结构设计

　　在广播发射、专业音频功放以及高压调制电路的设计选型中，这类大功率真空三极管始终是核心功率放大器件，本次拆解建模的GM-5B（对应俄标ГМ-5B、3CX300A1规格）器件，在结构设计上完全围绕高功率工况下的散热、绝缘、引脚定位三个核心需求展开。从剖视结构能清晰看到，器件采用同轴圆柱式外形布局，金属外壳作为阳极散热主体，外壳外侧预留的光滑圆柱段是标准安装接口，可直接适配配套的管座散热夹，安装时需保证外壳与散热基座的接触面积不低于外壳圆柱面的70%，避免阳极过热导致的器件寿命衰减。

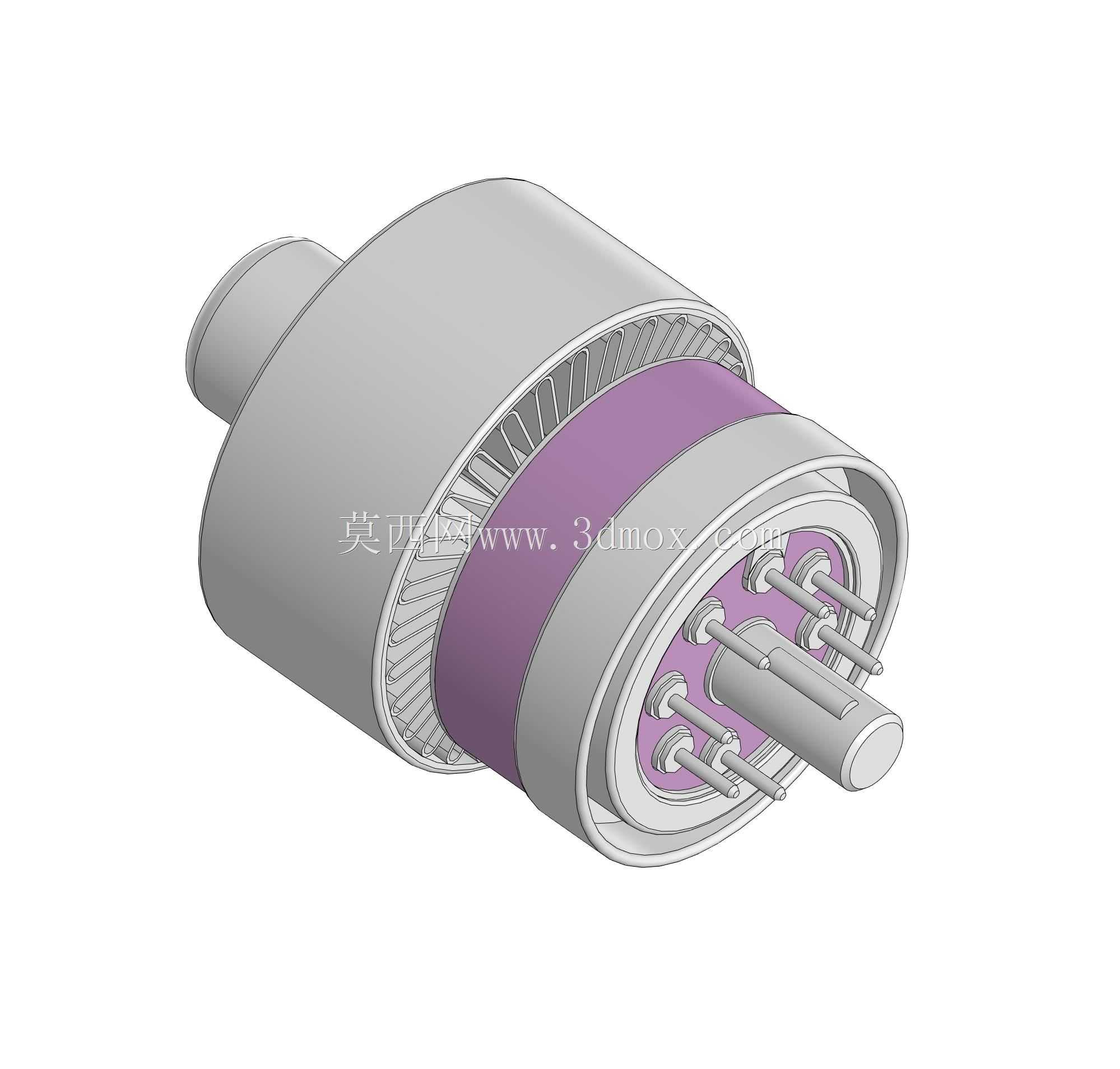

　　器件内部的紫色绝缘构件是高铝瓷材质的芯柱，这部分承担着电极绝缘与引脚定位的双重作用，所有引出引脚都烧结固定在瓷芯柱上，引脚的排布采用非对称圆周布局，安装时可通过中心突出的定位柱与管座对位，避免插装时引脚错接，中心定位柱的直径与伸出长度都有严格公差要求，建模时需保证定位柱与引脚的相对位置公差控制在0.1mm以内，否则会出现插装卡滞。从功能特性来看，该器件属于旁热式阴极功率三极管，主要应用在串联阳极调制电路、电子电压调节器以及中大功率音频功放的末级放大环节，工作时阳极需要承受千伏级的高压，因此外壳与内部电极之间的绝缘距离经过严格计算，瓷芯柱的爬电距离设计完全满足高压工况下的绝缘要求，避免高压打火。

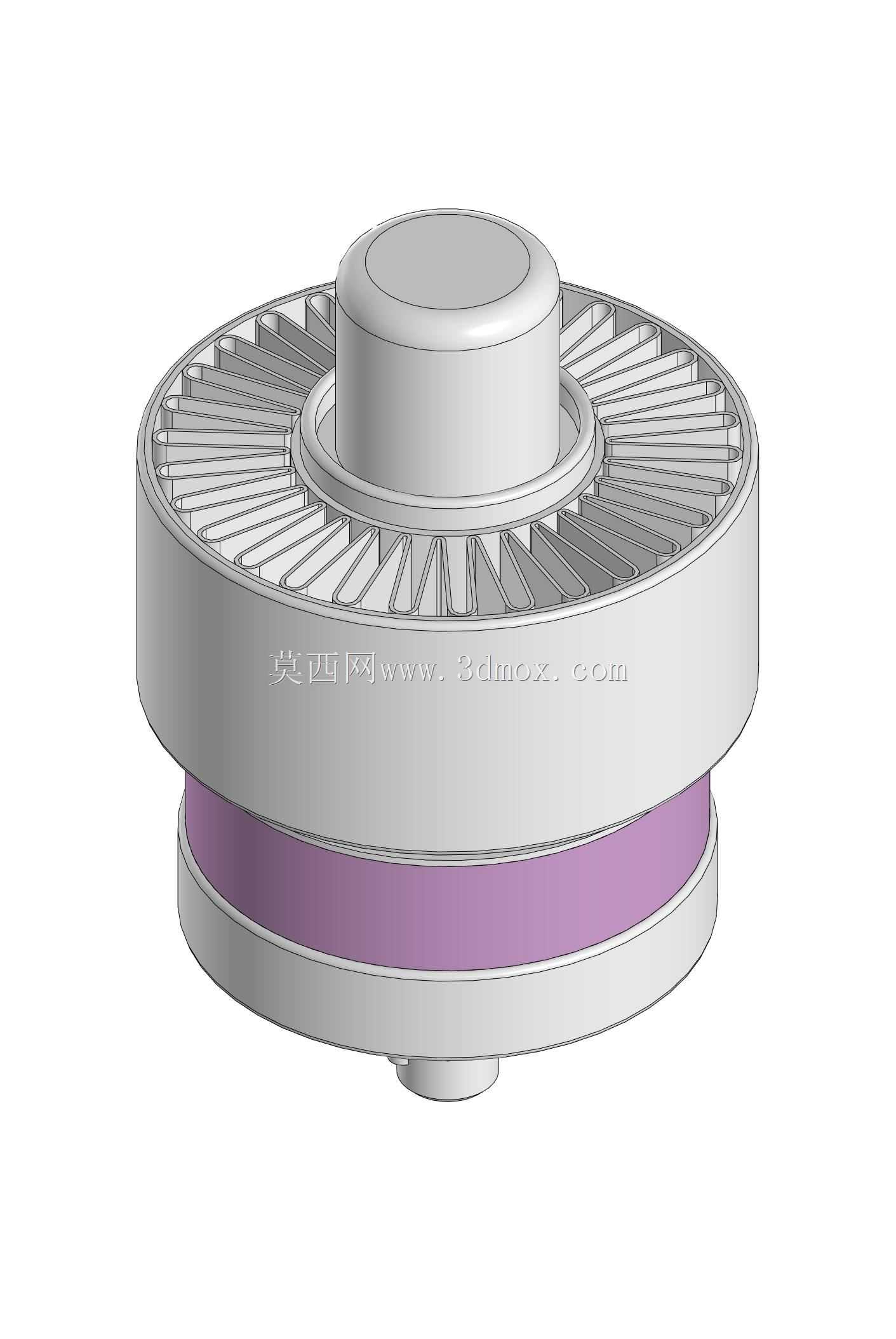

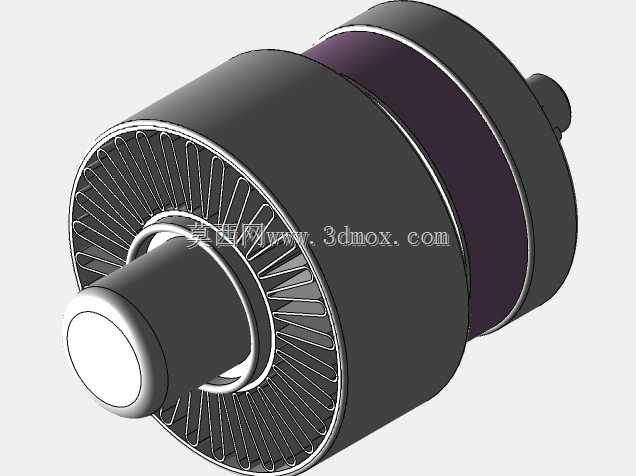

　　在建模过程中，首先需要确定整体的同轴基准，所有回转体结构都以中心轴线为基准绘制草图，外壳的散热鳍片采用圆周阵列特征生成，阵列时需保证鳍片的间距均匀，鳍片的厚度与高度匹配实际散热需求，建模时不能随意更改鳍片参数，否则会影响后续热仿真的准确性。引脚部分采用拉伸加端部倒角的特征构建，每个引脚的直径、伸出长度以及在圆周上的角度位置都需要严格对应实物尺寸，引脚根部与瓷芯柱的结合处做了圆弧过渡处理，避免应力集中导致的瓷件开裂。器件两端的接口分别对应阳极引出与阴极、栅极的引脚端，安装时阳极端通常需要连接高压引线，引脚端插入配套管座后，管座的屏蔽罩可覆盖整个引脚区域，避免外界电磁干扰影响放大性能。

　　在实际设备布局中，这类电子管的安装位置需要预留足够的散热空间，器件周围30mm范围内不能布置不耐高温的塑料构件，同时高压引线需要与周边低压构件保持足够的绝缘间距，建模时可将安装边界设定为以器件轴线为中心，直径120mm、长度180mm的圆柱空间，该空间内不能布置其他结构件，保证器件的安装与散热需求。另外，瓷芯柱与金属外壳的封接部位采用了阶梯式配合结构，建模时需要还原封接面的阶梯特征，这部分是保证器件真空密封性的关键结构，尺寸偏差会直接影响封接强度。内部的栅极与阴极支撑结构也采用圆周阵列布局，栅极的栅丝间距均匀，建模时可通过阵列特征还原栅极的网状结构，不需要过度细化每根栅丝，但要保证栅极与阴极、阳极之间的相对位置准确，这直接关系到器件的电气参数仿真准确性。
