这套仿生扑翼传动结构,核心是复现鸟类飞行时翅膀的复合运动轨迹,区别于固定翼、旋翼类飞行结构的运动逻辑,其运动输出需要同时兼顾翅膀上下扑动的主行程、以及翼面沿展向的小幅扭转角度,才能在扑动循环中形成有效升力差,这也是这类仿生结构设计的核心难点。从实际应用场景来看,这类结构目前主要适配微型仿生飞行器的原理验证、高校机械原理课程的机构运动演示、以及仿生机器人领域的前置技术验证,部分小型扑翼侦查无人机的核心传动单元,也会采用类似的齿轮-连杆组合传动方案,相比纯连杆或者纯齿轮的传动形式,这套结构的运动拟合度更高,能在较小的驱动输入下,输出更接近真实鸟类翅膀的运动曲线。

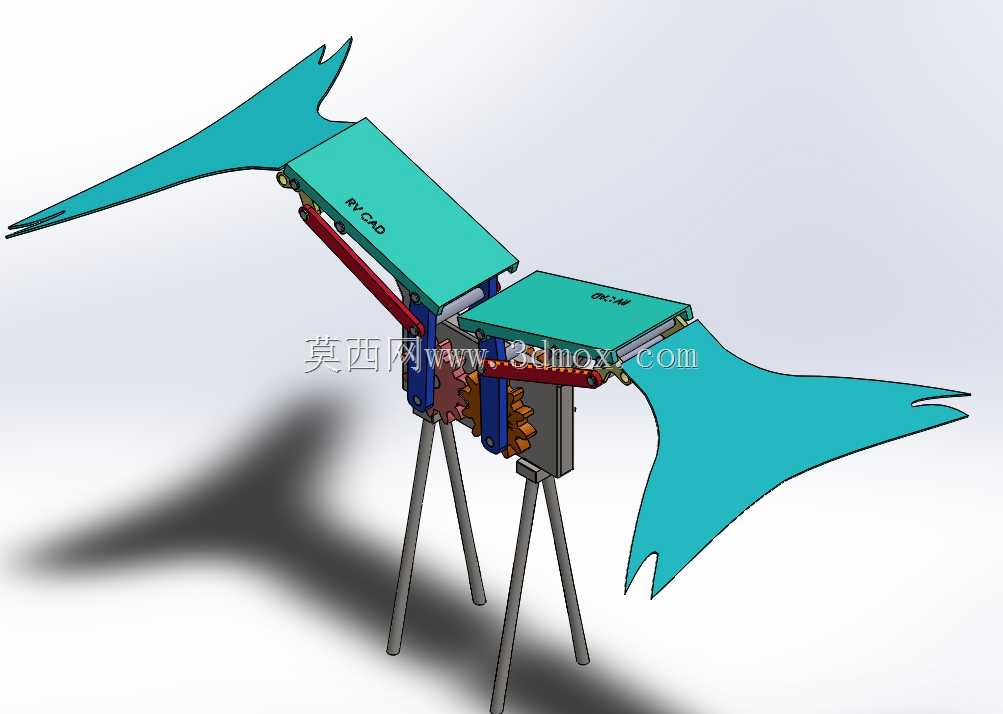

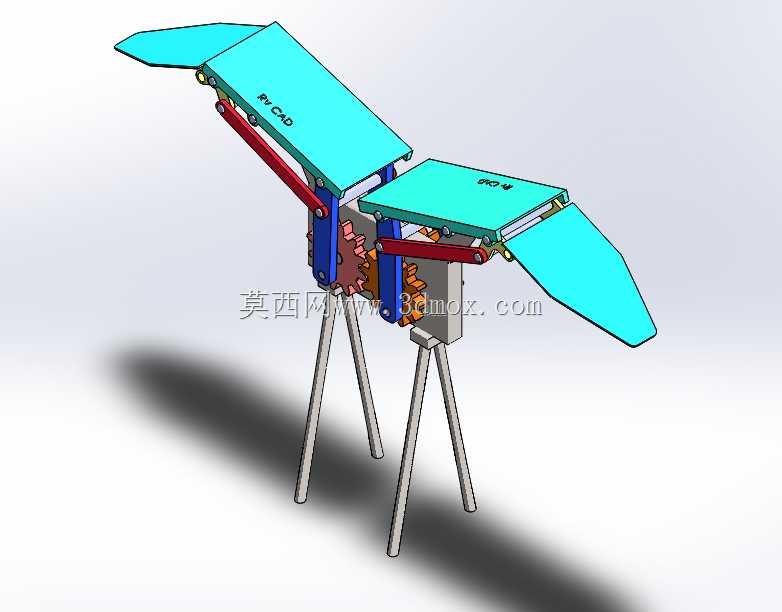

从结构设计思路来看,整套机构以中部的齿轮组作为动力输入核心,采用对称布置的正齿轮实现两侧翼面的运动同步,避免单侧传动带来的力矩不平衡问题;齿轮输出端连接多组长度经过匹配计算的连杆,连杆末端与翼面的铰接点位置经过反复迭代调整,确保动力从齿轮输出后,经过连杆的运动转换,能让翼面在上下扑动的极限位置自动形成合适的攻角,下扑行程时翼面保持较大迎风面积获得升力,上抬行程时翼面随铰接结构自然扭转减小迎风阻力,不需要额外增加独立的扭转驱动结构,大幅简化了整体机构的复杂度。支撑部分采用细杆式支腿结构,一方面是作为原理展示时的静态支撑,避免翼面结构直接接触放置平面造成铰接件变形,另一方面支腿的安装位置避开了两侧翼面的运动包络范围,不会对翼面的全行程运动造成干涉。
从安装边界与尺寸适配角度来看,整套结构的动力输入轴位于中部齿轮组的中心位置,安装时需要保证输入轴的轴向与两侧翼面的对称轴线垂直,齿轮组的中心距需要严格控制在公差范围内,避免齿轮啮合间隙过大导致两侧翼面运动不同步,出现扑动时的相位差;连杆与齿轮、连杆与翼面的铰接处均采用小直径销轴连接,铰接处的间隙需要控制在合理范围,间隙过大会导致翼面扑动时出现多余的晃动,影响运动轨迹的准确性,间隙过小则会增大传动阻力,提升驱动端的功率损耗。翼面采用分段式设计,靠近机身的内段翼面与连杆直接连接,主要承担扑动行程的主运动,外段翼面与内段翼面采用铰接连接,在扑动过程中可随气流压力产生小幅自适应形变,进一步提升翼面的气动效率,这种分段翼面的设计也能在发生碰撞时通过小幅形变卸力,避免刚性连接的翼面直接断裂。
在实际装配调试过程中,需要先手动转动输入轴检查全行程运动是否顺畅,观察两侧翼面在上下止点的位置是否对称,若出现一侧翼面扑动角度偏大或偏小的问题,可通过调整对应连杆的有效长度进行微调,确保两侧翼面的运动轨迹完全对称,避免运行时出现偏载力矩。整套结构没有采用复杂的异形构件,大部分传动件都可以通过常规的机加工方式制作,铰接销轴、齿轮等标准件可直接选用通用规格,降低了原理验证阶段的加工成本,对于需要快速搭建扑翼仿生验证平台的研发人员来说,这套结构的传动逻辑具备很高的参考价值,可根据实际的翼面载荷、驱动电机参数,等比例缩放各构件的尺寸,适配不同起飞重量的微型扑翼飞行器需求。需要注意的是,翼面的材质选择需要兼顾轻量化与一定的结构刚度,若翼面自重过大,会大幅提升驱动端的负载,导致扑动频率达不到设计要求,直接影响升力输出效果,通常这类原理验证结构的翼面会采用轻质薄板制作,在保证翼面形状精度的前提下尽可能降低自重。
