航空级钮子式开关断路器结构设计

　　这款钮子式开关断路器常见于小型通航飞机、机载电子设备的配电回路中，也可在工业控制机柜、特种改装车辆的低压直流配电支路见到同封装产品的应用，核心作用是同时承担电路手动分合开关与过载、短路故障自动脱扣保护的双重功能，替代传统“钮子开关+熔断器”的分立配置，减少配电回路的元件数量与接线节点，提升机载、车载这类对空间、重量有严苛要求场景的配电可靠性。从实际使用场景来看，这类器件的额定分断能力覆盖250V交流、50V直流工况，适配机载28V直流供电系统、工业现场低压交流控制回路的保护需求，当回路电流超过额定脱扣值时，内部热磁脱扣机构会自动触发钮子手柄跳脱，切断回路供电，同时手柄位置会给出明确的分断视觉指示，运维人员可直接通过手柄位置判断回路状态，故障排除后直接拨动手柄即可完成复位，无需更换熔断体，大幅降低运维操作的复杂度与备件成本。

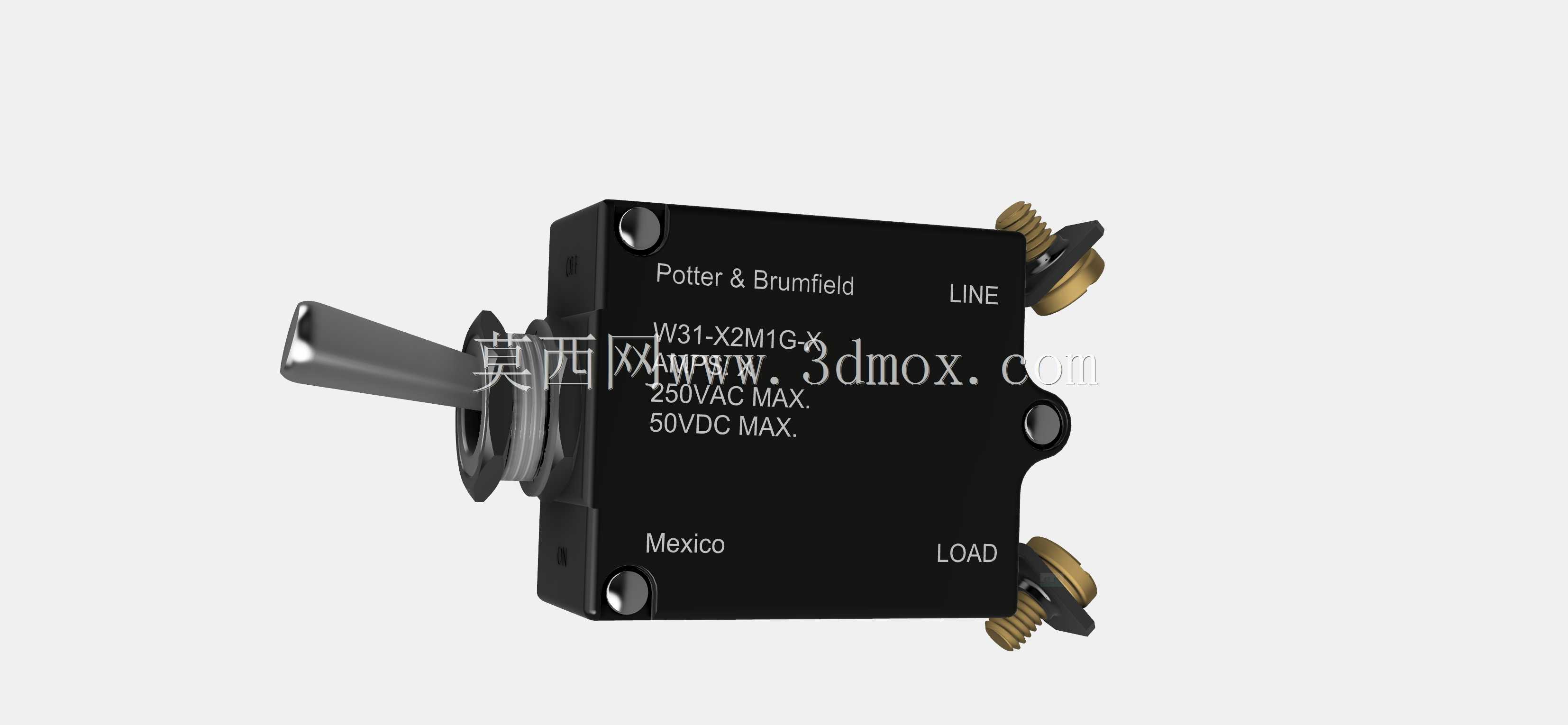

　　从结构设计思路来看，这款器件采用W31标准封装尺寸，外壳为耐高温热固性工程塑料模压成型，表面做哑光抗紫外线处理，适配机载设备外露安装的耐候需求，外壳上的LINE、LOAD标识直接模压在壳体表面，不会因长期摩擦、油污侵蚀出现标识脱落，避免接线时出现进出线端接反的问题。手柄采用金属拨杆外包绝缘防滑套的设计，拨杆摆动角度符合航空器件操作人机工程要求，拨动力度设置在合适区间，既可以避免飞行过程中振动导致的误触发，也能保证操作人员戴薄手套时可顺畅完成分合操作。接线端采用带锁紧垫片的螺纹接线柱，适配机载场景常用的冷压接线端子，接线柱的螺纹规格、伸出长度都严格匹配对应封装的安装标准，接线完成后锁紧垫片可以防止飞行振动导致的接线松动，避免接触电阻过大引发的发热故障。

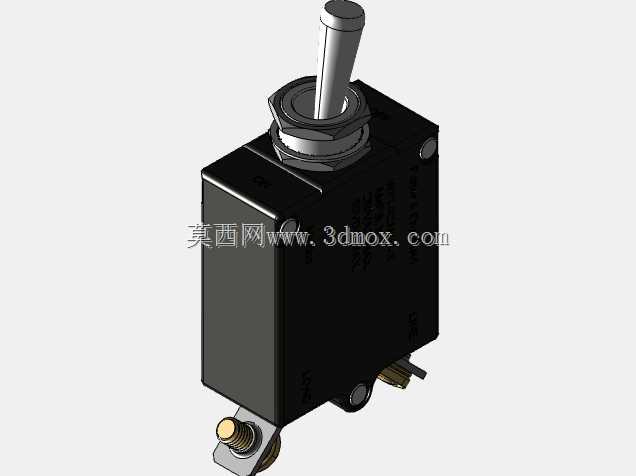

　　安装边界方面，这款断路器采用面板嵌入式安装结构，安装孔位、面板突出高度、背部接线空间都严格遵循W31系列器件的通用安装规范，可直接替换同封装不同额定电流值的同系列产品，无需修改安装面板开孔或调整接线空间。器件背部的安装定位凸台可以保证安装时的定位精度，避免拧紧接线端子时器件跟转，外壳上的两个固定孔位可配合螺丝将器件牢牢固定在安装面板上，耐受机载场景的高频振动、冲击工况，不会出现安装松动移位的问题。从内部结构的三维建模还原来看，这款模型完整复现了外部操作手柄、接线端子、壳体安装结构、标识细节的所有特征，建模时严格按照实物的尺寸比例进行特征构建，手柄的摆动角度、接线端子的螺纹细节、壳体表面的字符标识都做了精准还原，可直接用于机载配电盘、工业控制机柜的三维布线装配仿真，也可用于维修培训场景的拆装演示模型搭建。在进行配电盘三维布局时，可直接调用该模型进行安装孔位匹配、接线空间校核，提前验证不同额定电流规格器件在配电盘内的排布合理性，避免实际装配时出现器件干涉、接线操作空间不足的问题。这类集成开关与保护功能的器件，在设计时充分考虑了极端工况下的可靠性，壳体的密封结构可以防止潮气、盐雾进入内部机构，适配沿海作业、高海拔飞行等复杂使用环境，脱扣机构的动作特性经过校准，在-40℃到85℃的工作温度区间内都能保证脱扣精度，不会因环境温度变化出现误脱扣或者拒动的问题。
