多孔法兰式机械安装定位基座结构

　　这类带中心通孔的异形法兰基座，在中小型机电设备的动力输出端、传动衔接工位应用十分普遍，日常做设备改造、工装夹具设计时经常会碰到类似结构的建模需求。从实际装配场景来看，这类零件通常承担两个核心作用：一是作为轴系部件的端盖限位，中心通孔需要穿过传动轴或者轴承外圈，孔的同轴度公差直接影响轴系运转的径向跳动量，设计时通常会根据配合的轴承外径给定H7级的公差带，避免装配后出现卡滞、运转异响的问题；二是作为相邻两个部件的连接定位载体，周边分布的多个安装孔，需要和对接端面上的螺纹孔、定位销孔逐一匹配，孔位的位置度公差一般控制在0.05mm以内，防止装配时出现螺栓强行别劲、密封面贴合不严的情况。

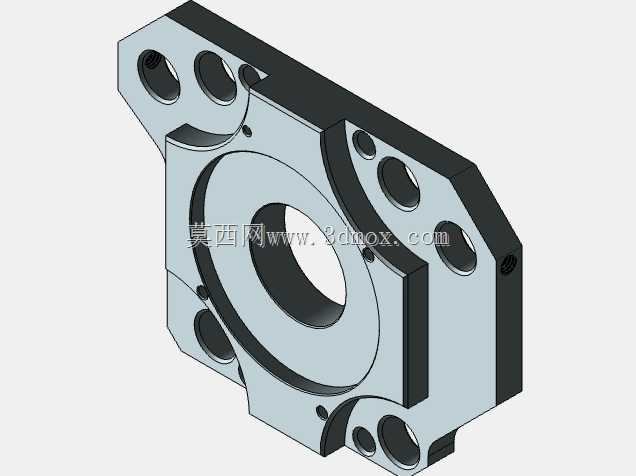

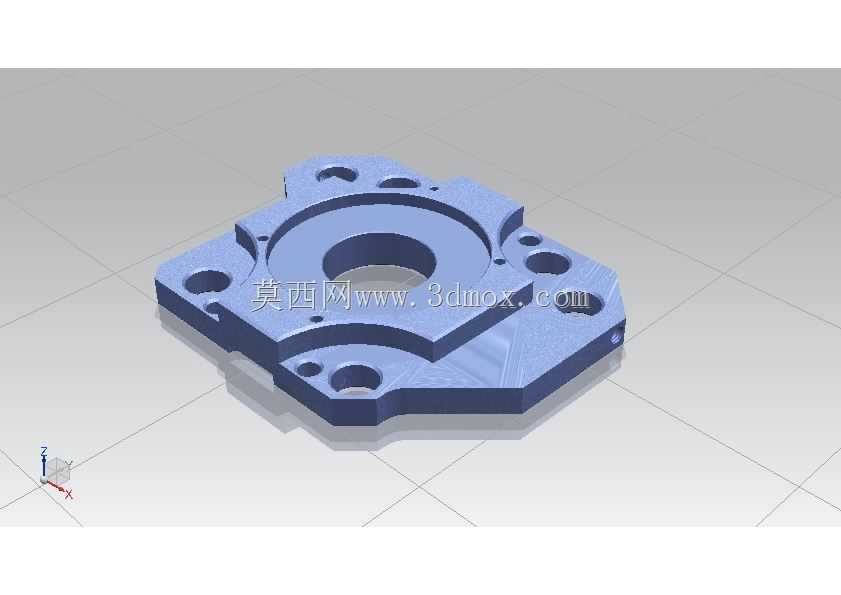

　　从结构设计思路来看，这类零件不会采用规则的圆形法兰轮廓，而是根据对接部件的外形边界做切边处理，图中可以看到基座的几个边角都做了直边切削，主要是为了避让周边的管线接头、传感器安装位，在有限的安装空间里压缩零件的整体占用尺寸，避免和相邻部件产生运动干涉。零件上不同直径的安装孔也做了功能区分：直径稍大的通孔是穿装固定螺栓的过孔，孔径比螺栓公称直径大0.5-1mm，预留一定的装配调整余量；直径偏小的孔是定位销孔，装配时先打入圆柱销完成两个部件的精准对位，再拧紧固定螺栓，能大幅降低现场装配的调整难度，也能避免设备长期运行后连接位置出现错位偏移。

　　零件的厚度方向也做了差异化设计，中心轴承位的区域做了局部加厚，用来承受轴系运转带来的轴向载荷，避免薄壁结构在长期交变载荷下出现形变；外缘安装孔的区域厚度适当减薄，在保证结构强度的前提下尽可能降低零件整体重量，对于需要随动的工位来说，减重还能降低运动部件的惯量，提升设备响应速度。零件的安装边界需要严格匹配对接腔体的止口尺寸，基座背面通常会设计一圈浅止口，和对接部件的凸台配合，装配时止口先嵌入定位，能进一步提升连接的同轴度，止口的配合面粗糙度一般要求达到Ra1.6，保证贴合紧密，防止腔体内部的润滑油、冷却介质出现渗漏。

　　建模过程中需要注意几个容易出错的细节：一是所有安装孔的沉头深度要和选用的螺栓头尺寸匹配，保证螺栓拧紧后头部不高出零件表面，避免和周边运动部件产生刮擦；二是零件的所有棱边都要做C0.5的倒角处理，既可以去除机加工产生的毛刺，也能避免装配时锋利的边角割伤密封胶圈；三是中心通孔的端面要和孔轴线保证垂直，垂直度公差控制在0.02mm以内，否则轴承装配后会出现端面受力不均，缩短轴承的使用寿命。这类零件的材料通常选用45号钢或者铝合金，根据使用场景的载荷大小选择，重载场景下会做调质处理提升零件刚性，轻载场景下用铝合金做阳极氧化处理，既能减重也能提升表面防锈能力。在做CAM加工编程时，这类零件适合采用一面两销的定位方式装夹，先粗加工外形和各孔位，留0.2mm的精加工余量，再精加工配合面和孔位，保证各尺寸的形位公差符合设计要求，加工时要注意薄壁区域的切削参数，避免进给量过大导致零件让刀变形。
