带安装底座外啮合齿轮式液压供油结构

项目分类:泵 发布时间:2025-01-01 ID:875310

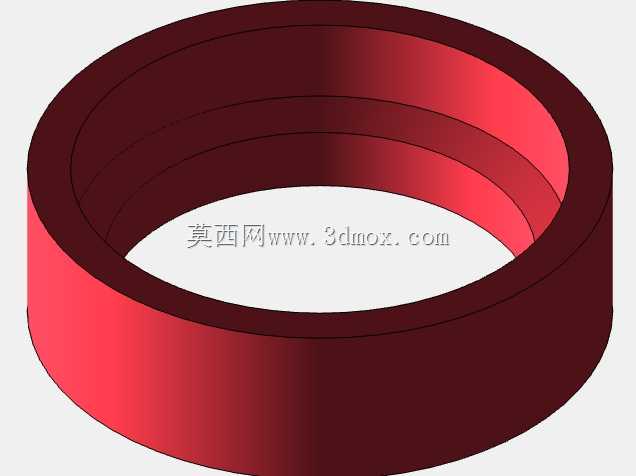

  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构
  • 带安装底座外啮合齿轮式液压供油结构

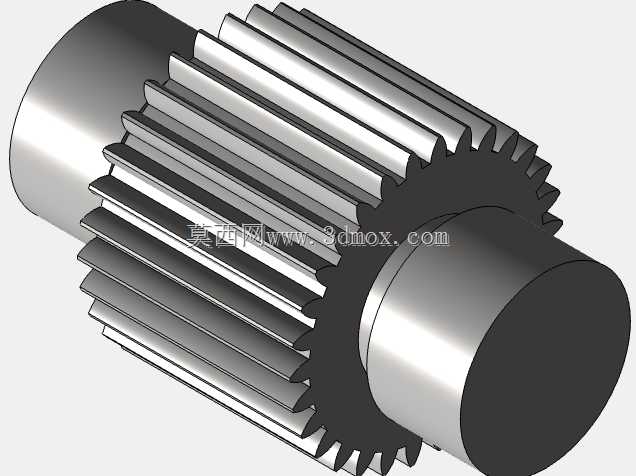

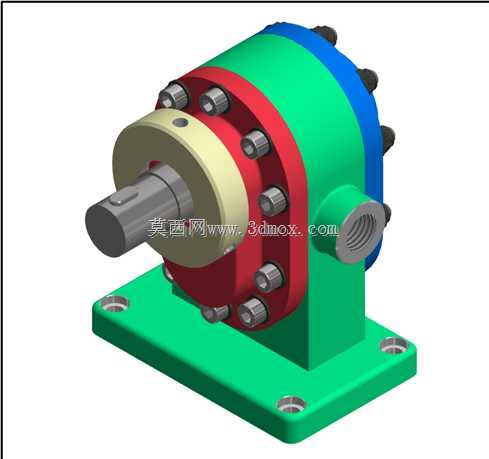

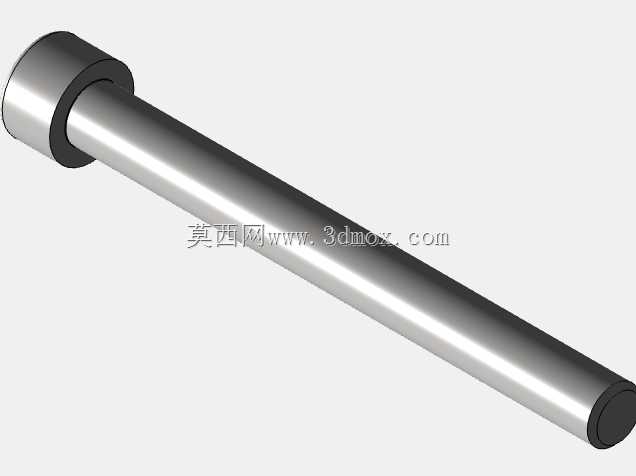

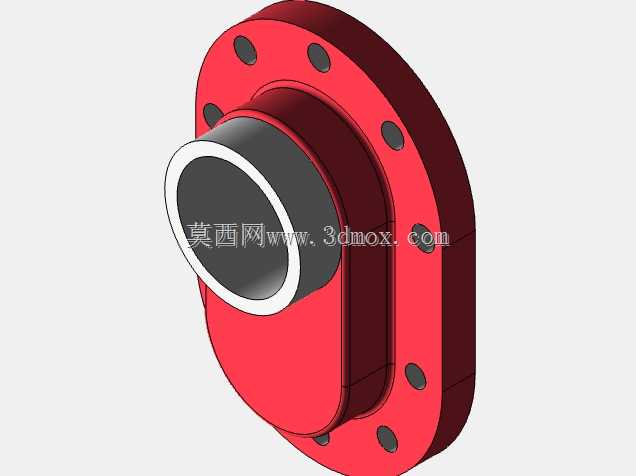

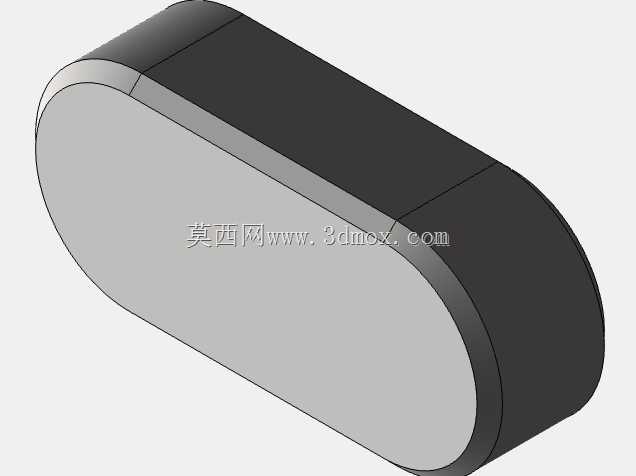

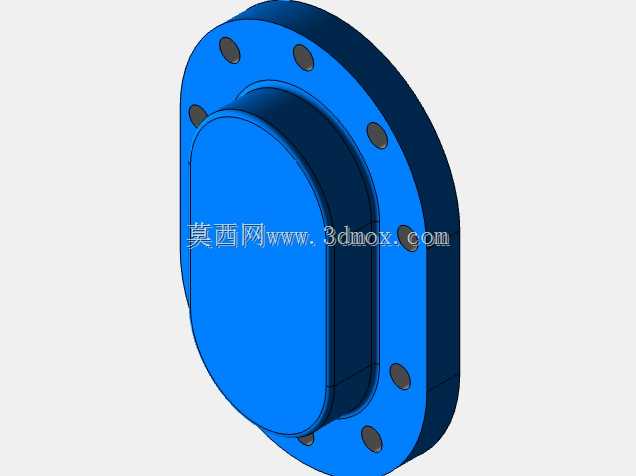

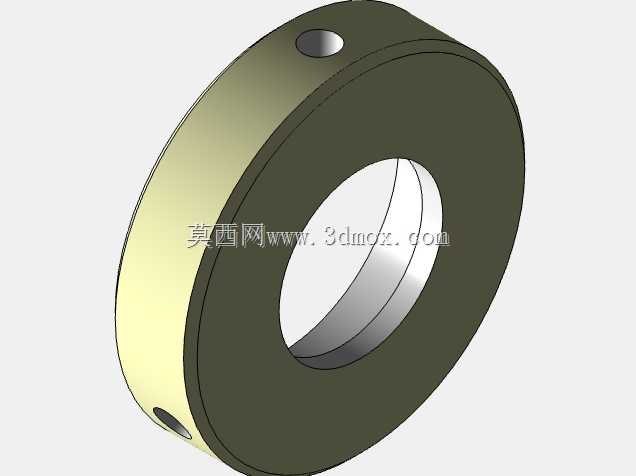

  这套齿轮式液压供油结构,是液压系统里最常见的容积式动力元件,日常在小型液压站、机床润滑回路、轻工机械的液压进给系统里都能见到它的身影,核心作用是给回路提供稳定压力的液压油输出,也可用于低粘度润滑油的定量输送。从结构设计来看,整体采用分体式三段壳体布局,靠周向均布的内六角螺栓完成三段壳体的锁紧密封,这种布局的好处是加工时壳体的内腔形位公差更容易保证,后期拆解维护更换密封件或者齿轮副的时候,不需要完全破坏安装基准,松开周向螺栓就能拆分端盖、泵体、后端盖三个部分。输入端的伸出轴做了轴伸定位台阶,配套的密封端盖直接压装在前端盖的止口内,轴上预留了键槽位置,不管是连联轴器驱动还是带轮驱动都能适配,不需要额外做轴头改装。

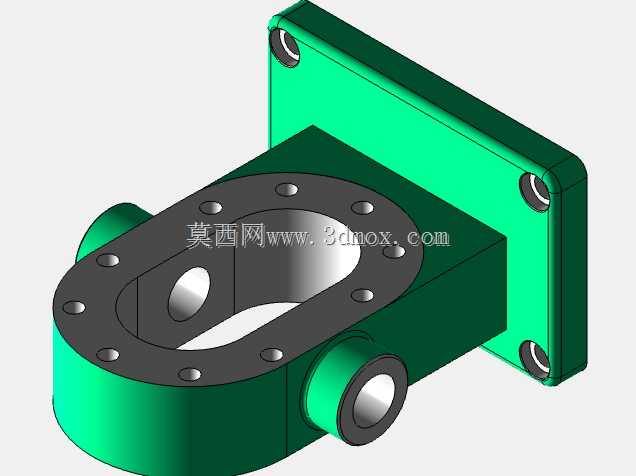

  侧面的进出油口采用内螺纹接口,接口位置做了加厚凸台处理,避免接管时的拧紧力矩导致壳体开裂,油口的通径匹配额定流量下的流速要求,不会因为通径过小产生过大的沿程压力损失。底部的安装底座和泵体是一体化铸造成型的结构,底座上开了四个沉头安装孔,孔位的跨距按照常规小型液压元件的安装间距设计,安装时可以直接通过螺栓固定在设备的安装面板或者机架台面上,不需要额外做转接支架,底座的底面做了铣平加工,保证安装后泵体的轴伸水平度符合要求,避免轴承受额外的径向力导致早期磨损。

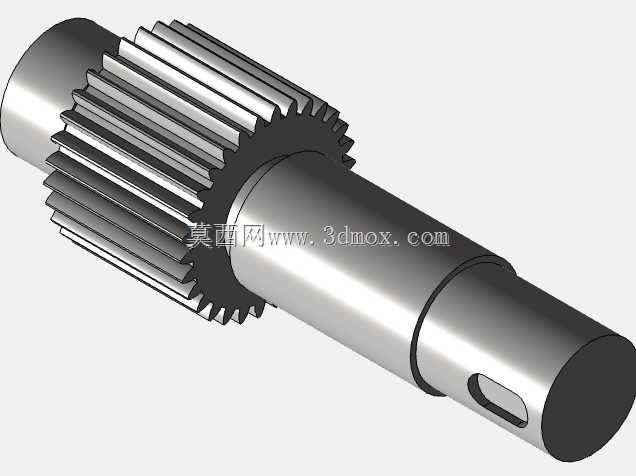

  设计齿轮副的时候,齿轮的齿宽、模数都是按照额定工作压力下的容积效率来匹配的,齿轮和壳体内腔的径向间隙、端面间隙都控制在合理范围,既保证转动时没有卡滞,又能把内泄漏控制在允许范围内,保证容积效率不会因为间隙过大下降太多。端盖内侧预留了轴承安装位,采用滑动轴承支撑齿轮轴,这种支撑方式在中低压工况下足够耐用,而且抗冲击载荷的能力比滚动轴承更好,适合液压系统里可能出现的压力波动工况。进出油口的位置设计在泵体的侧面,接管的时候可以根据实际安装空间选择侧面或者顶部方向?不对,这个模型的油口是在泵体侧下方,接管时管路可以顺着底座方向排布,不会和输入端的驱动部件产生干涉。

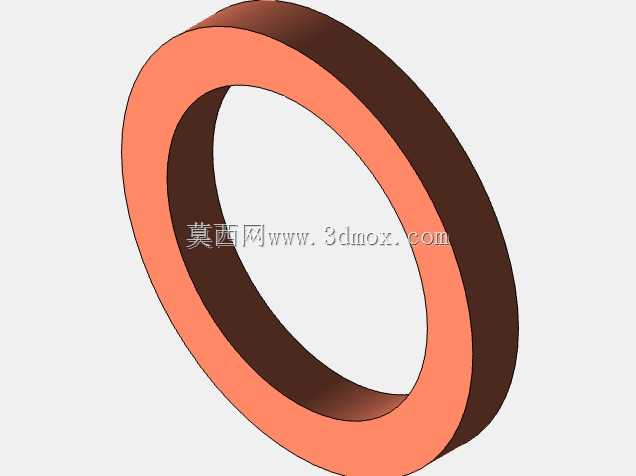

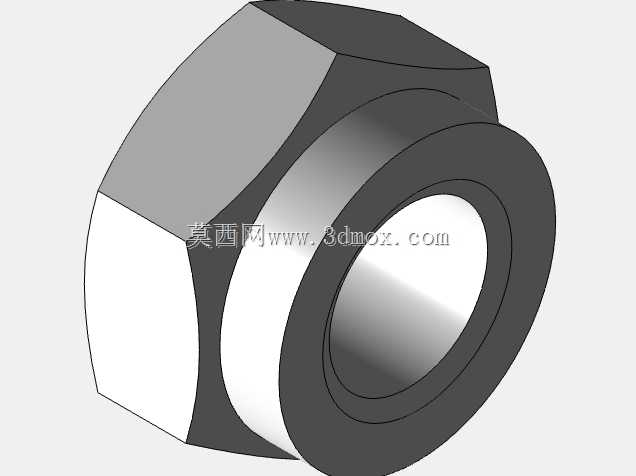

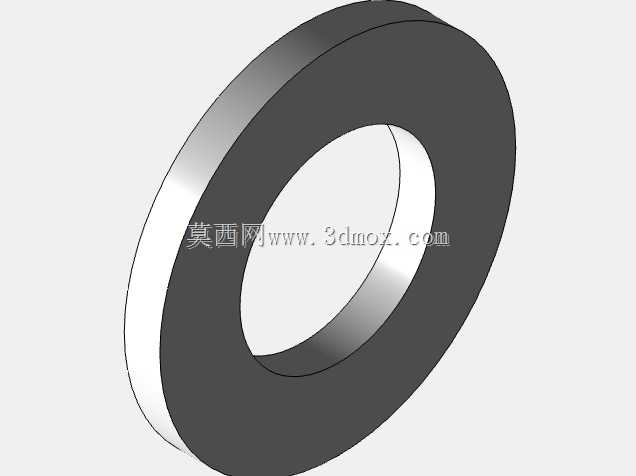

  实际选型应用的时候,要注意这个结构的额定工作压力属于中低压范畴,适合润滑系统、小型液压夹具的供油回路,不能用在高压重载的液压系统里,安装时要保证驱动轴和泵轴的同轴度,同轴度误差过大会导致轴封过早损坏,出现漏油问题,同时吸油口的管路阻力不能太大,不然会出现吸空,导致泵产生噪音和气蚀,缩短使用寿命。从建模细节来看,所有的螺栓连接位置都做了对应的沉孔、螺纹孔特征,密封槽的位置也按照标准O型圈的尺寸预留,齿轮的齿形是标准渐开线圆柱齿轮,建模时还原了齿顶圆、齿根圆的正确尺寸,安装底座的沉孔深度也符合对应螺栓的头部尺寸要求,不会出现螺栓头高出安装面的问题。整体结构没有多余的冗余设计,所有特征都是服务于功能实现,比如周向螺栓的数量是根据壳体的密封压力要求确定的,均匀分布的螺栓可以让端盖的压紧力均匀作用在密封面上,避免局部压紧力不足导致漏油。
