液压齿轮泵两接头油口结构设计

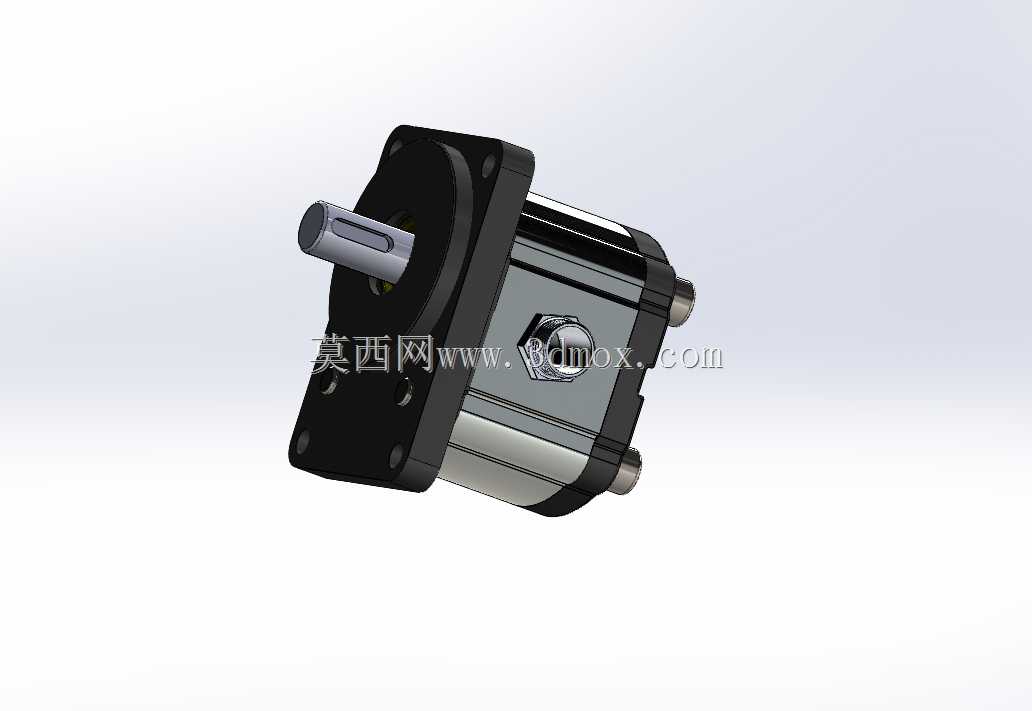

　　在各类行走机械、工业液压站、机床液压夹紧系统、工程机械执行回路的动力源配置中，外啮合齿轮泵是应用占比极高的动力元件，这类元件依靠一对啮合齿轮在泵腔内容积变化完成吸压油动作，相比叶片泵、柱塞泵，其结构简单、抗污染能力强、转速适配范围宽，在中低压液压回路中有着极高的性价比优势。本次呈现的两油口结构齿轮泵，采用法兰式安装端面设计，输入轴为平键传动结构，可直接匹配标准电机输出轴或者内燃机取力口，无需额外定制连接轴套，能大幅缩短液压系统集成时的装配周期。从结构设计逻辑来看，该泵的壳体采用分段式叠装结构，前端盖集成安装法兰与输入轴密封腔，密封腔位置预留了标准骨架油封的安装槽位，可适配不同线速度的双唇口油封，避免泵在高转速工况下出现轴端渗漏问题；中段壳体为齿轮容腔，加工时严格控制腔体内孔与齿轮齿顶圆的间隙在0.02-0.04mm区间，间隙过大会导致内泄量升高、容积效率下降，间隙过小则会在齿轮受热膨胀时出现齿顶刮蹭壳体内壁的问题，引发运转卡滞、异常磨损。

　　泵体设置的两个液压油接口分别对应吸油口与压油口，接口采用内螺纹连接形式，可直接对接标准液压管接头，吸油口通径设计大于压油口通径，这一设计是为了降低吸油阻力，避免泵在高转速工况下出现吸空、气蚀问题，延长泵的使用寿命；压油口位置集成了内泄油道，无需单独设置外泄油管，可将齿轮端面与侧板之间的泄漏油液直接引回吸油腔，简化管路布置的同时保证泵体内部压力平衡。安装边界方面，前端法兰的安装孔采用对称分布设计，止口尺寸符合通用液压泵安装规范，可直接替换同规格的其他品牌齿轮泵，无需修改安装基座的孔位与止口尺寸；输入轴的伸出长度、键槽尺寸均遵循行业通用标准，装配时只需保证联轴器的同轴度误差控制在0.1mm以内，即可避免运转时出现轴承受力不均、油封偏磨的问题。

　　从实际应用场景来看，这类齿轮泵可用于小型装载机的转向液压回路、数控车床的液压卡盘夹紧回路、自动化生产线的举升机构动力回路、农用机械的液压悬挂系统，也可作为小型液压站的主泵，为液压缸、液压马达提供压力油源。设计过程中，齿轮参数采用了修正齿形设计，降低齿轮啮合时的困油现象，在泵盖对应齿轮啮合的位置开设了卸荷槽，将困油区的高压油引导至压油腔、低压油引导至吸油腔，有效降低泵运转时的振动与噪音，即使在1500rpm的额定转速下，运转噪音也能控制在工业设备允许的范围内。

　　壳体的连接螺栓采用均匀分布布局，预紧时按照对角顺序拧紧，保证壳体结合面的压力均匀，避免出现局部间隙过大导致的渗漏问题；齿轮两侧的耐磨侧板采用铝合金基体烧结铜合金层的材质，具备良好的抗磨损性能与自润滑特性，在液压油清洁度满足NAS9级的工况下，可保证长期运转无异常磨损，维持稳定的容积效率。需要注意的是，这类齿轮泵的转向有明确要求，装配前需要根据吸压油口的位置确认输入轴转向，反转会导致吸压油口互换，无法建立正常压力，甚至会导致油封被高压油冲坏；首次启动前需要向泵腔内注满液压油，避免干摩擦导致内部零件快速磨损。
