壁挂式自行车收纳置物支架结构设计

　　这款壁挂式自行车收纳支架，主要面向家庭车库、公寓阳台、骑行俱乐部储物区、户外装备门店展示区等空间有限的场景使用，核心作用是解决自行车日常停放占用地面空间、易倾倒磕碰的问题，同时可搭配放置骑行头盔、护具等配套装备，实现骑行相关物品的集中收纳。从实际使用场景来看，多数城市家庭的阳台或入户区域宽度有限，传统落地式自行车架需要预留至少1.2米的地面通行与停放空间，而壁挂安装的形式仅占用墙面垂直区域，下方空间仍可正常放置鞋架、收纳箱等物品，空间利用率提升十分明显；骑行门店使用时，这款支架可将自行车抬升至离地一定高度，既方便顾客直观查看车架细节，也能避免展车被过往人员剐蹭。

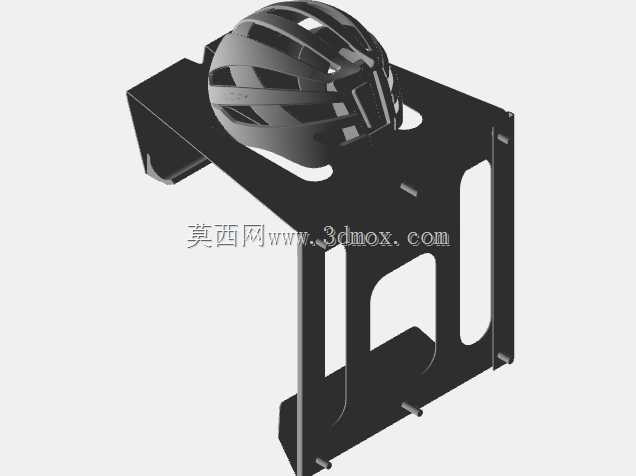

　　设计层面，支架主体采用单块板材弯折成型的结构思路，没有多余的拼接焊缝，整体刚性更好，生产环节也能减少焊接工装的投入，降低批量制造成本。支架上部预留了与头盔轮廓适配的弧形承托区域，不需要额外加装绑带就能稳定放置常规尺寸的骑行头盔，承托边缘做了小幅度的翻边处理，避免取放头盔时刮蹭外壳漆面。中部的镂空区域一方面是为了减轻支架整体重量，降低墙面挂载的负荷，另一方面也能作为穿线孔位，用户如果需要额外加装密码锁、防盗绳，可以直接从镂空处穿过，不需要在支架上额外打孔。下部的承托臂做了内凹的弧度设计，刚好可以卡住自行车车架的下管位置，承托臂末端有向上的小挡边，即使自行车受到轻微外力触碰，也不会从支架上滑落。

　　安装边界方面，支架背部预留了四个沉头安装孔位，孔位间距适配常规的墙面龙骨间距，不管是实心砖墙、混凝土墙还是带龙骨的石膏墙面，都可以搭配对应的膨胀螺丝或者自攻螺丝完成固定，安装时支架底部距离地面的高度建议控制在1.2米到1.5米之间，这个高度既方便用户抬升自行车完成挂载，也不会因为高度过低导致下方预留空间不足。支架整体的承重设计参考常规成人自行车的重量，静态承重阈值覆盖日常通勤车、山地车的重量范围，不建议挂载重量超过阈值的电动自行车或者重型载货自行车。从结构受力角度来看，支架的弯折处做了小半径的圆角过渡，避免应力集中导致长期使用后出现金属疲劳开裂的问题，板材厚度的选择兼顾了刚性与自重，不会因为过薄导致挂载后出现明显形变，也不会因为过厚增加不必要的材料成本与安装难度。

　　实际使用时，用户只需要将自行车车架下管对准支架下部的承托臂，平稳推入即可完成停放，不需要额外的锁扣结构固定，取放流程十分顺畅，上部的头盔承托区与自行车停放位置上下对应，取完车可以顺手拿下头盔，使用动线十分合理。支架表面做了哑光的耐磨处理，日常使用中不容易留下划痕，即使沾染上骑行带回来的泥点，也可以直接用湿抹布擦拭清理，维护难度很低。针对不同管径的自行车车架，承托臂的内凹弧度做了通用化设计，不管是圆管还是异型管的主流车架，都能稳定承托，不需要额外加装调节垫块，适配性覆盖市面上绝大多数民用自行车与运动自行车的尺寸。
