户外探险用管架式越野全地形车结构

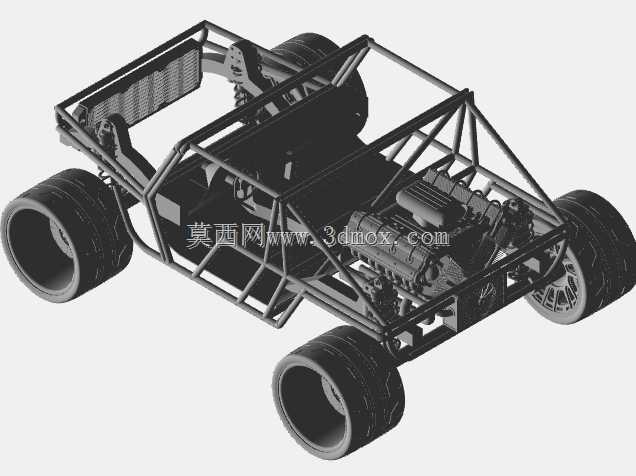

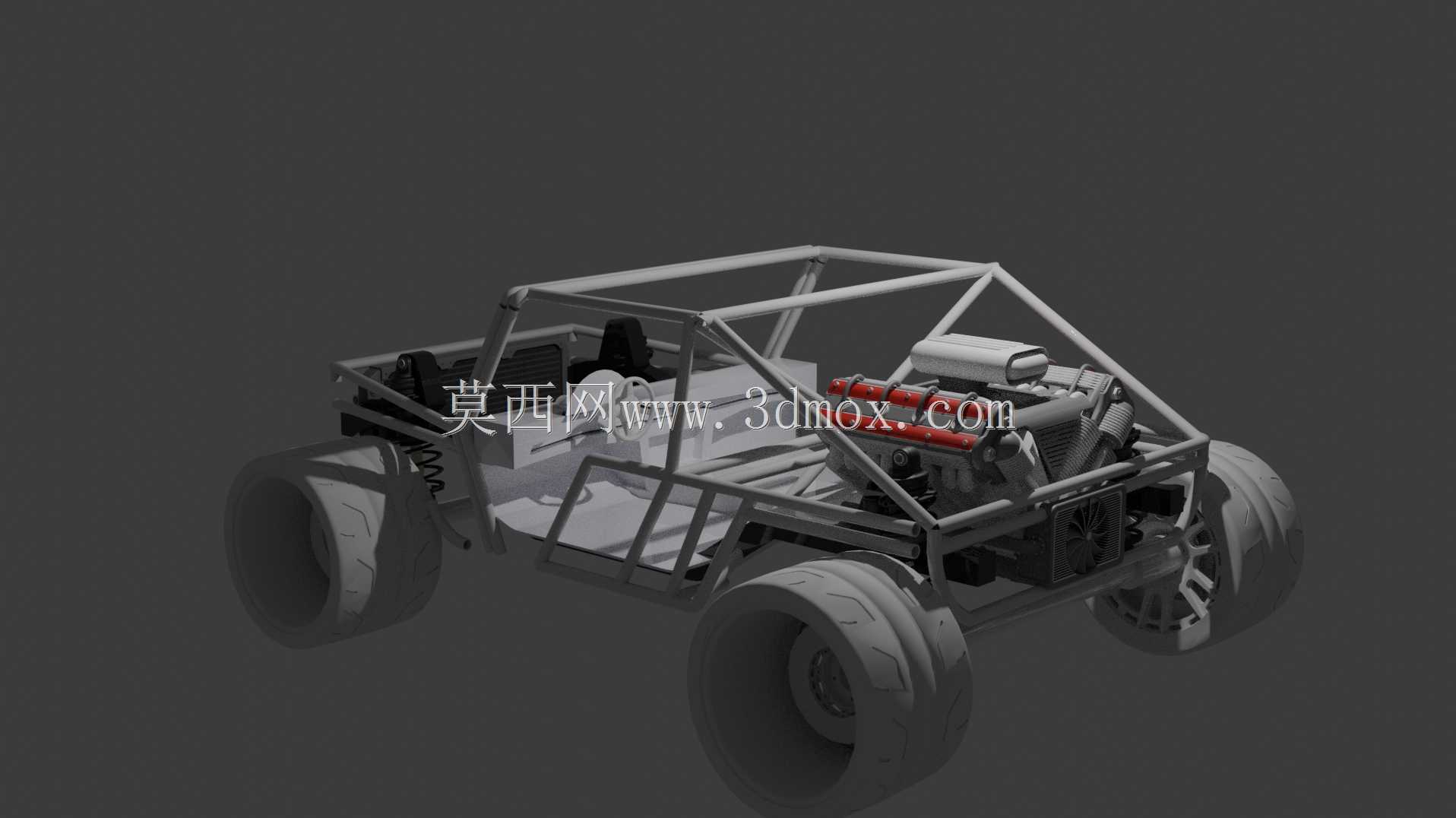

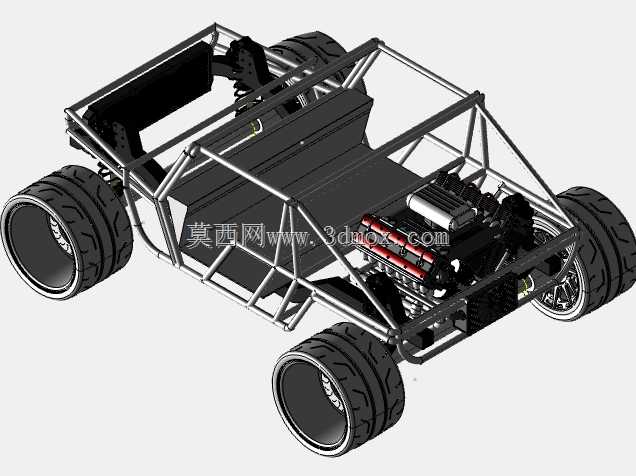

　　这套全地形车结构针对户外非铺装路面探险场景设计，核心采用裸露式管架承载结构，区别于常规民用车辆的冲压焊接承载式车身，所有受力杆件均采用圆形合金钢管弯制拼焊而成，车架整体形成连续的空间桁架受力体系，在野外复杂地形行驶时，路面传递的冲击载荷可以通过多根管件分散传递，避免局部应力集中导致的车架开裂问题，同时管架结构预留了充足的改装冗余空间，使用者可以根据实际探险需求加装副油箱、储物架、防滚护板等附加部件，不需要对主承载结构做破坏性改动。

　　从实际用途来看，这款车型主要面向荒漠、山地、林道等无硬化路面的户外穿越场景，没有设计多余的外观覆盖件，所有部件均直接外露，一方面可以在野外故障时快速排查故障点，不需要拆卸大量装饰护板，另一方面外露结构也能避免泥泞、沙尘堆积在车身缝隙内，降低野外环境下的维护难度。行走机构部分采用大尺寸深花纹越野轮胎，搭配长行程悬架结构，悬架摆臂的铰接点位置经过反复校核，在车轮上下跳动时可以保证轮距、倾角参数保持在合理区间，避免大冲击行程下轮胎异常磨损，同时悬架的阻尼与弹簧刚度匹配偏向大冲击吸收，在连续颠簸路面行驶时可以有效过滤路面高频振动，降低车架与车载部件的振动疲劳损伤。

　　动力单元采用中置布局，安装位置位于驾驶座后方的车架中部区域，这种布局可以让整车前后轴荷分配接近1:1，在爬坡、侧倾行驶时拥有更好的重心稳定性，避免前置或后置动力带来的转向不足或转向过度问题。动力周边的进排气、散热部件均做了高位布置，在涉水行驶时可以避免水流直接进入进气道导致动力失效，排气出口朝向侧上方，防止越野过程中泥沙灌入排气系统。传动系统采用四轮驱动结构，前后桥均配备差速机构，在单侧车轮打滑时可以将动力传递至有附着力的车轮，提升泥泞、松软路面的通过能力。

　　设计过程中优先考虑了野外工况下的结构可靠性，所有管件连接节点均采用相贯线焊接处理，焊缝沿着管件贴合面满焊，没有采用点焊或者角焊缝敷衍处理，关键受力位置还额外增加了三角形加强筋结构，利用三角形结构的力学稳定性提升节点抗扭、抗冲击能力。车架的安装边界经过统一规划，动力总成、悬架、转向机构、座椅的安装孔位均在建模阶段做了同轴度、位置度公差匹配，后期实物装配时不需要额外配焊支架，可以直接按照孔位完成总装，减少装配过程中的误差累积。

　　整车的外形尺寸控制在紧凑区间，轴距与轮距的比例适配狭窄林道穿越需求，不会因为车身过宽无法通过林间狭窄路段，同时车架上部的防滚结构完全覆盖驾乘人员的活动区域，在车辆发生侧翻时，管架结构可以先于驾乘人员接触地面，形成足够的生存空间，避免人员被挤压受伤。转向系统采用大传动比设计，在低速越野行驶时不需要大幅度打方向就能完成转向操作，降低驾驶员在复杂路面的操作强度，制动系统采用四轮盘式结构，制动管路沿着车架管件内侧布置，避免越野过程中被飞石、树枝刮破导致制动失效。

　　从结构建模的角度来看，这套模型完整还原了所有部件的装配关系，管架的每一段弯管角度、拼接位置都和实际设计参数一致，悬架的摆臂、减震器、转向拉杆均按照实际运动关系做了装配约束，可以直接用于运动干涉检查，验证车轮上下跳动、转向过程中是否会与车架、周边部件发生碰撞，动力单元周边的安装支架、固定点位也都做了详细建模，能够直接用于后续的工程出图、实物试制参考，对于从事越野车辆改装、全地形车设计的从业者来说，可以直接参考这套结构的受力布局、安装边界设计，优化自身项目的结构方案，避免在载荷传递路径、部件布置位置上出现设计失误。
