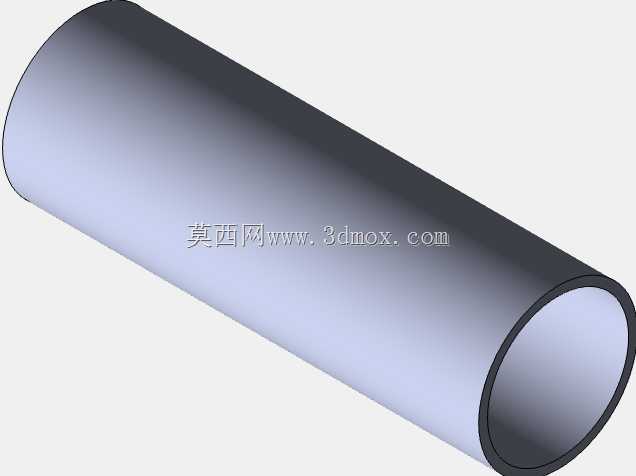

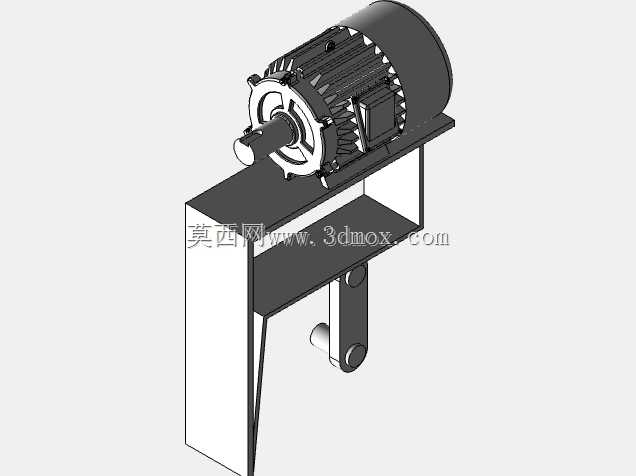

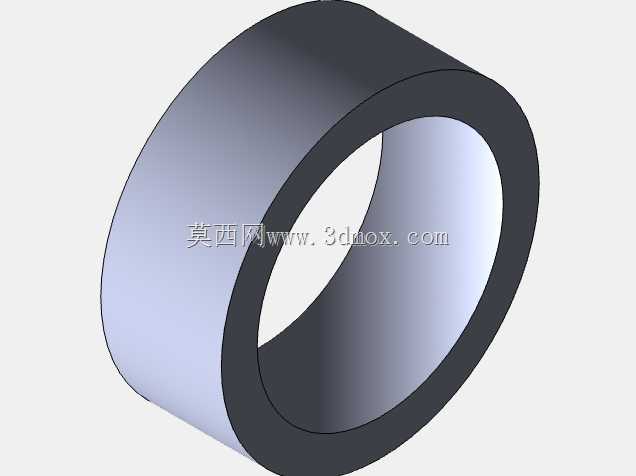

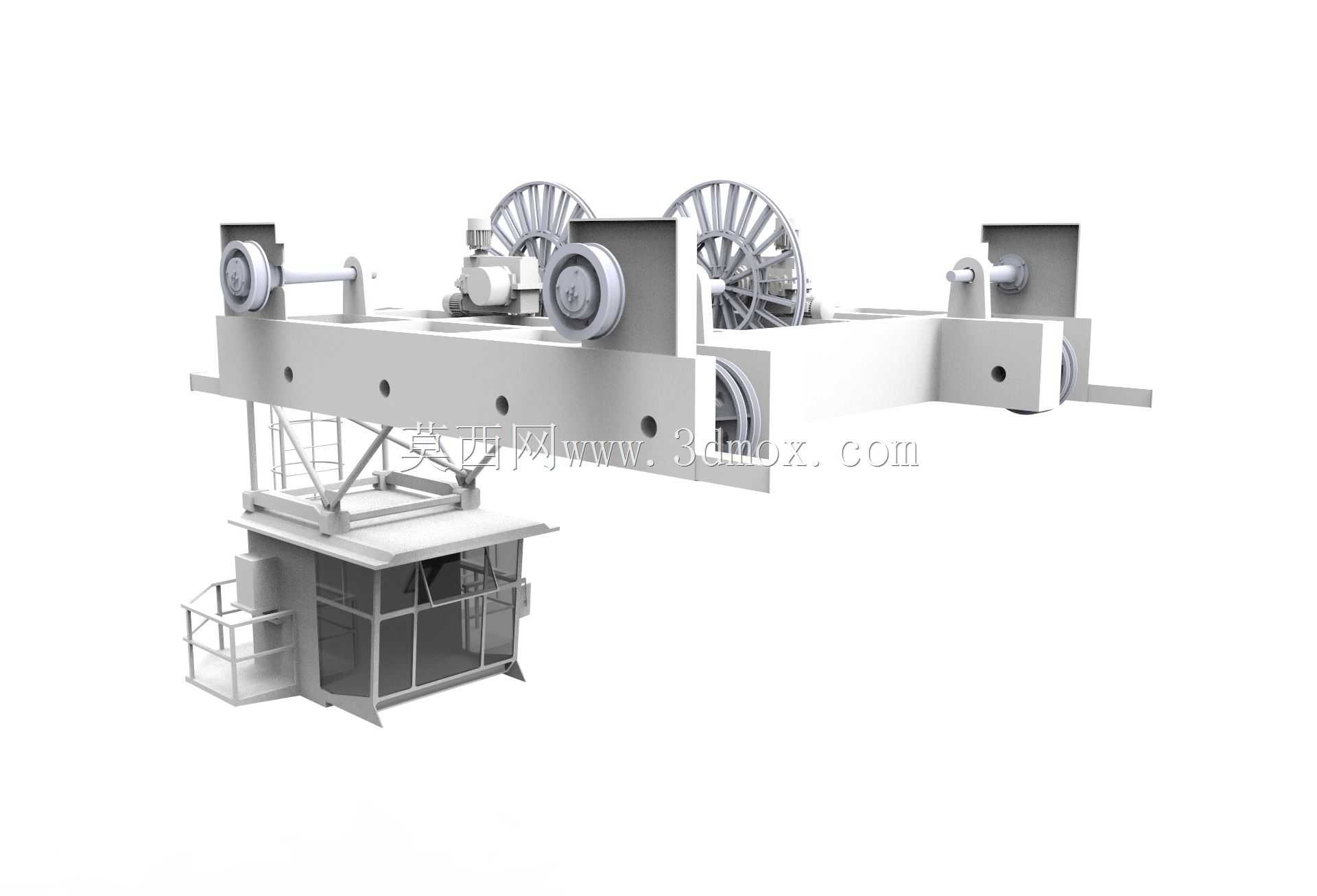

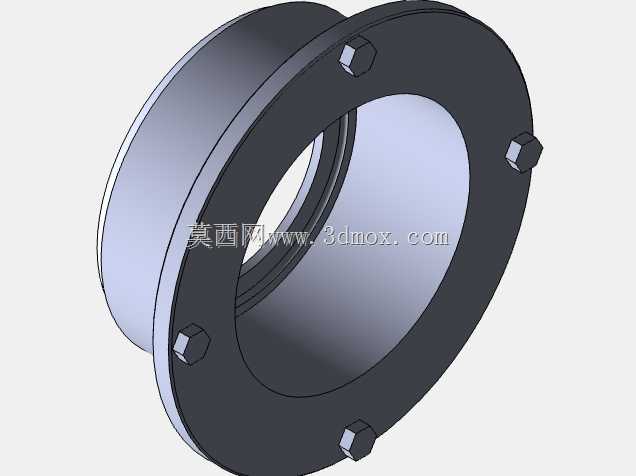

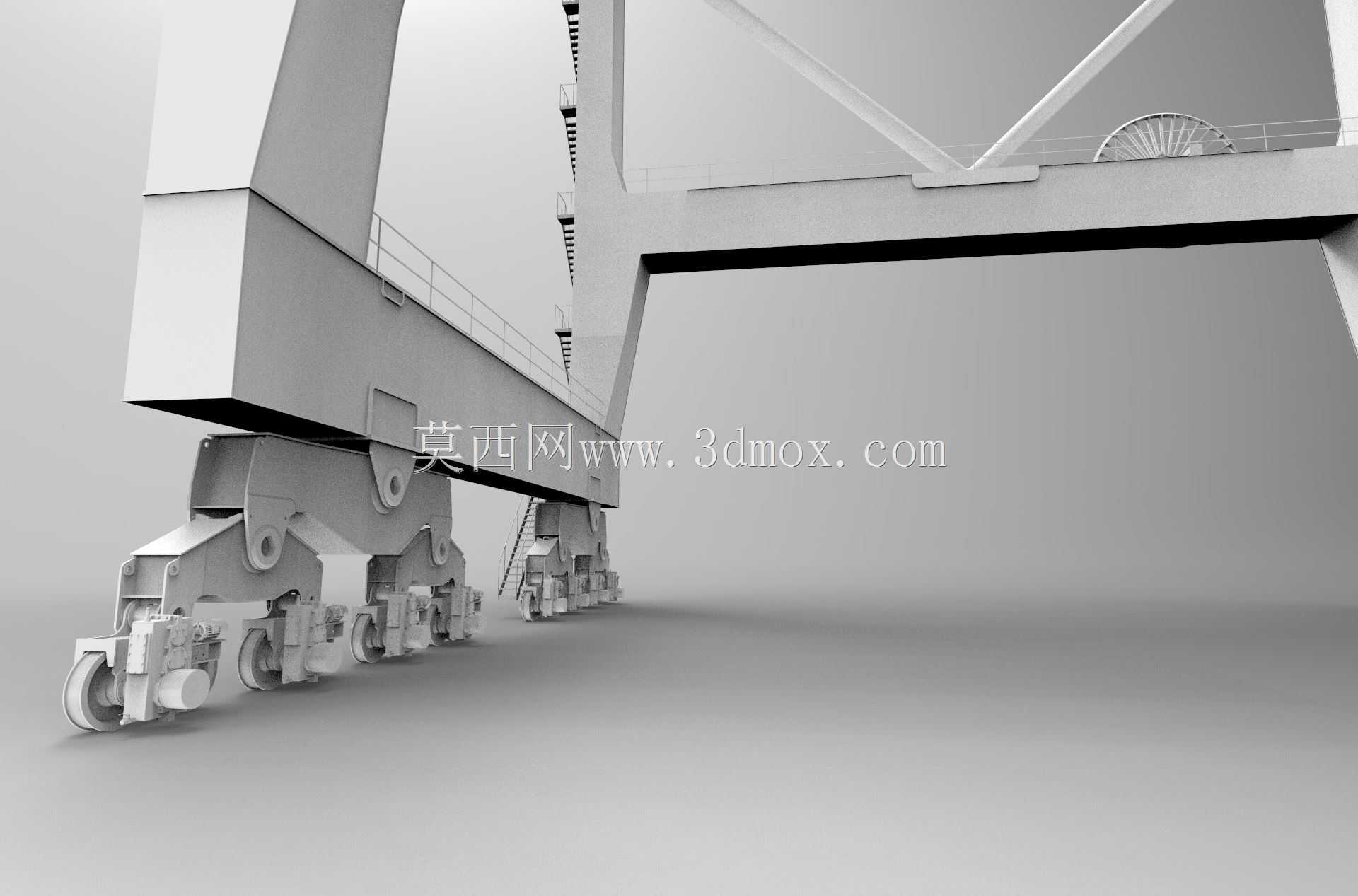

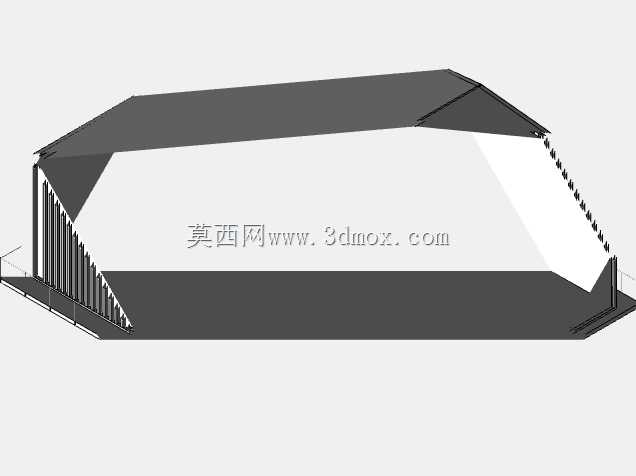

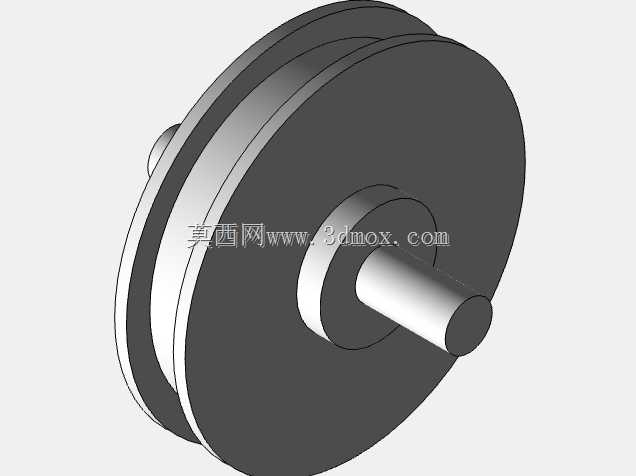

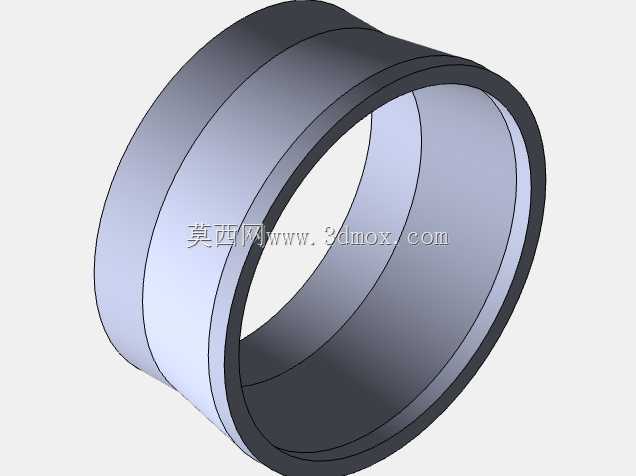

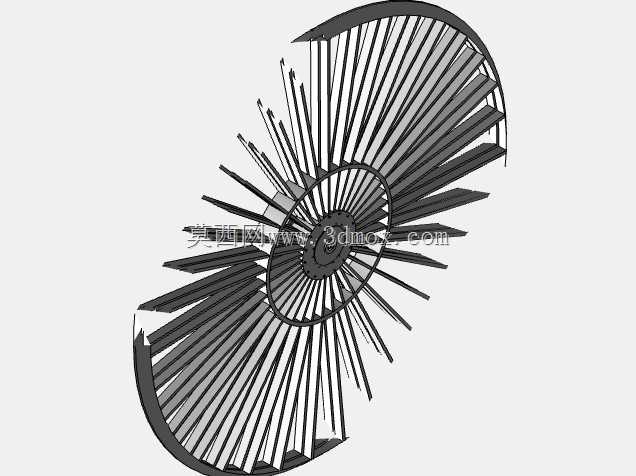

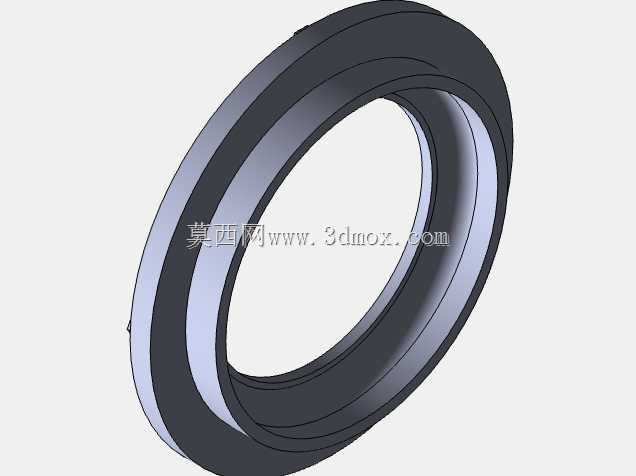

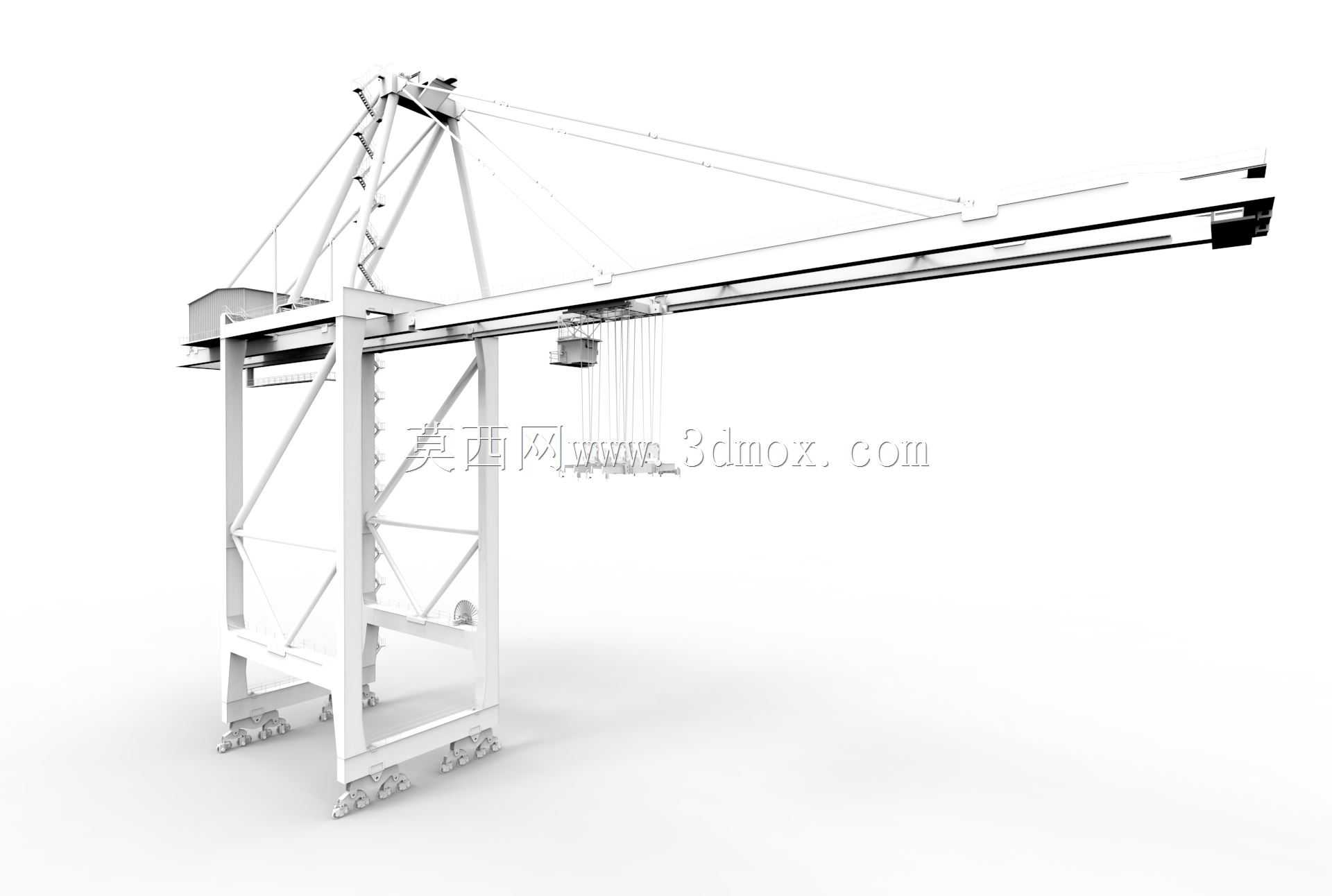

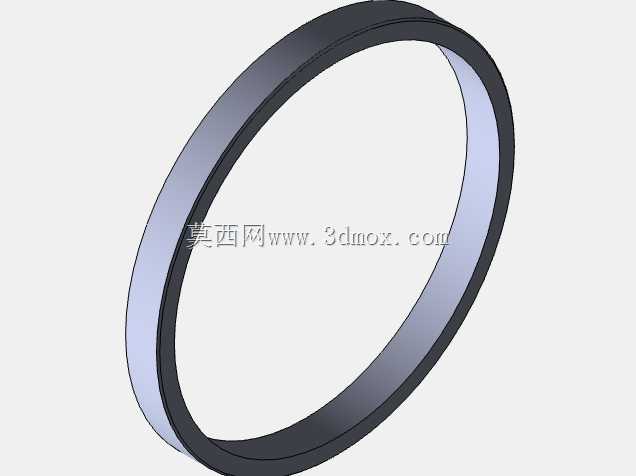

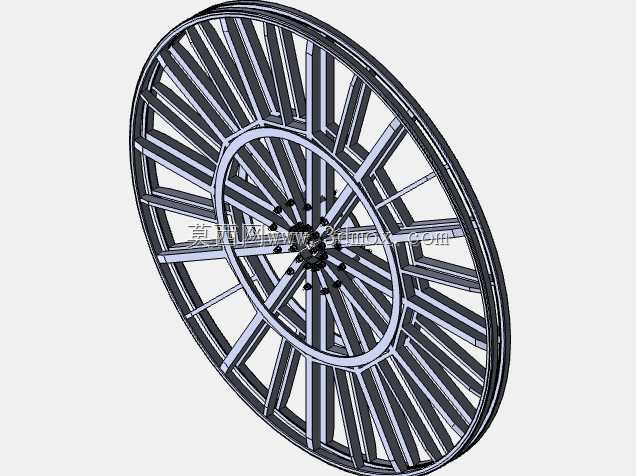

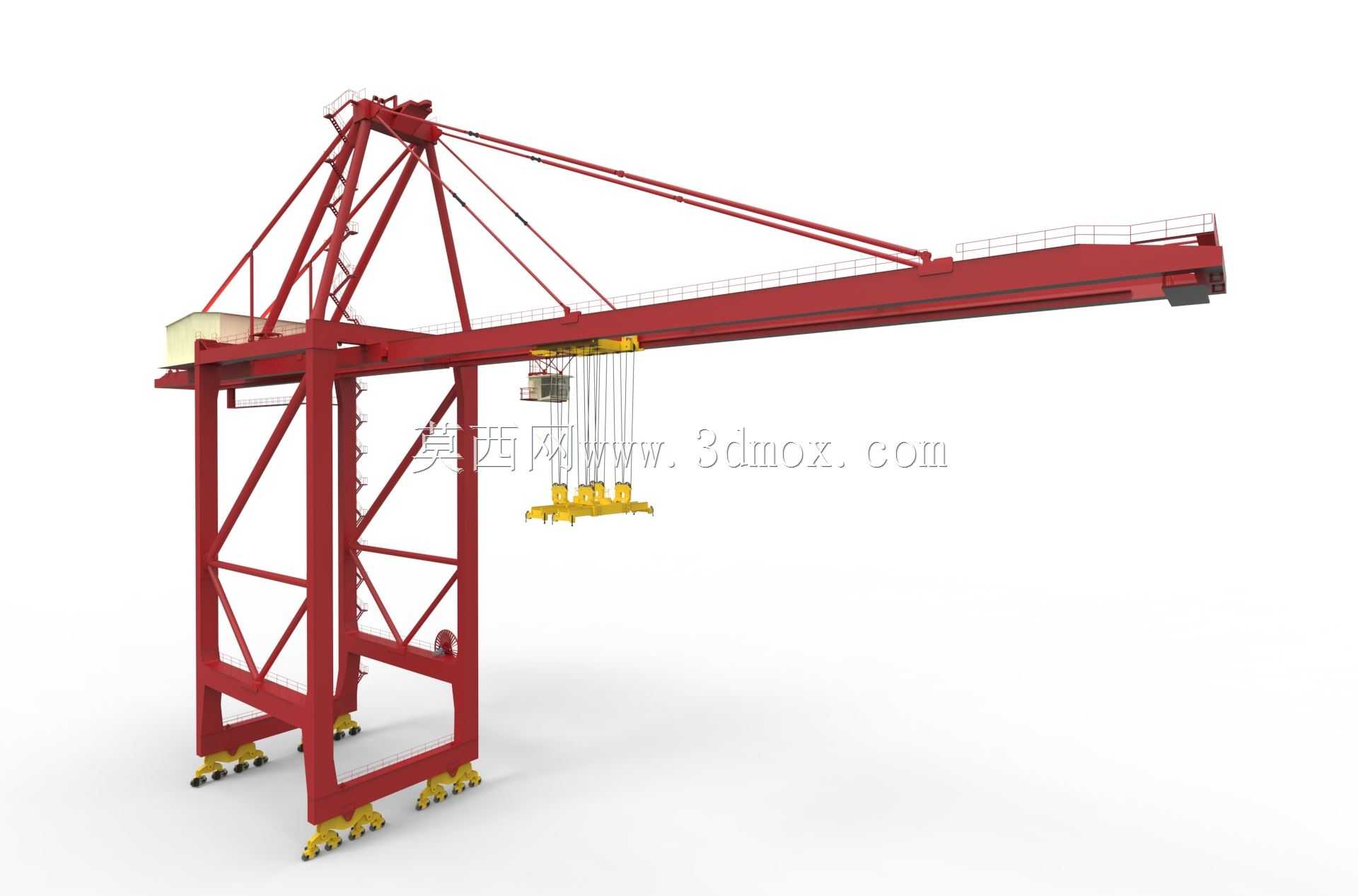

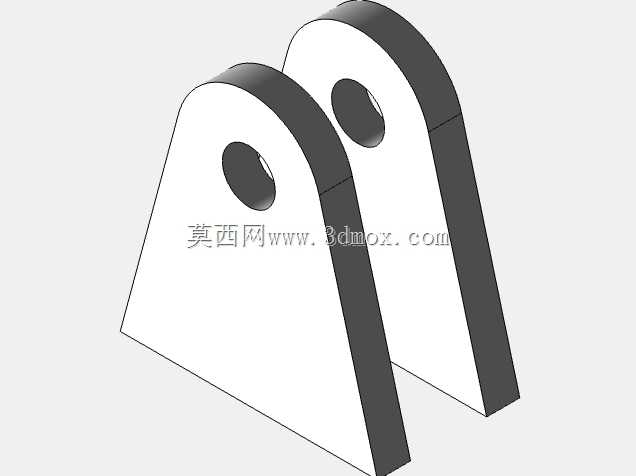

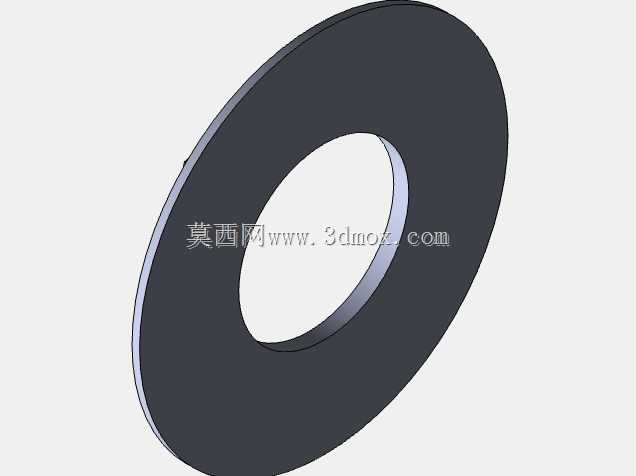

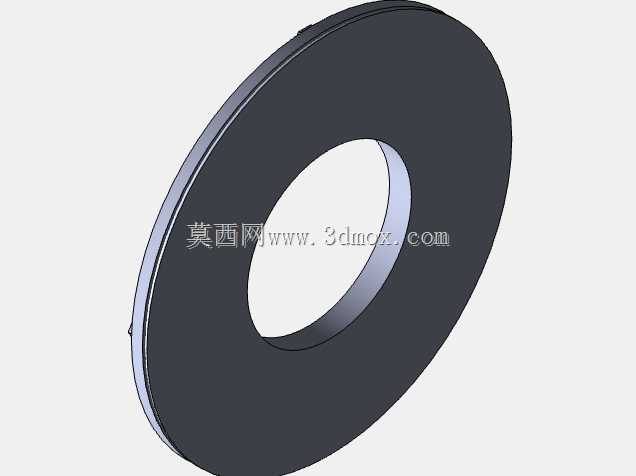

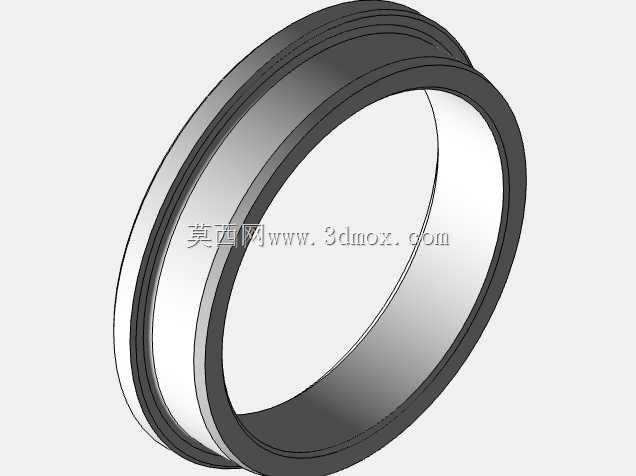

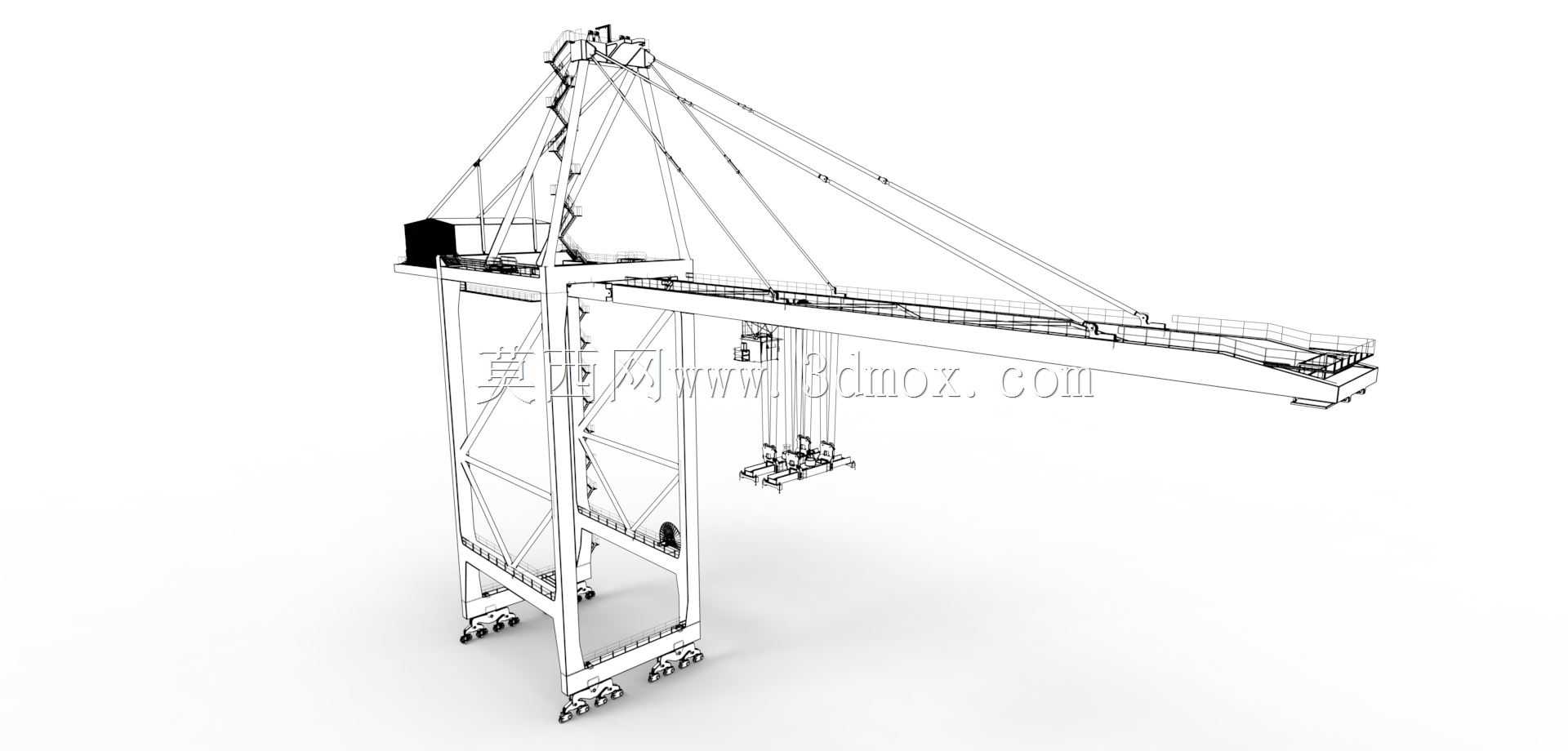

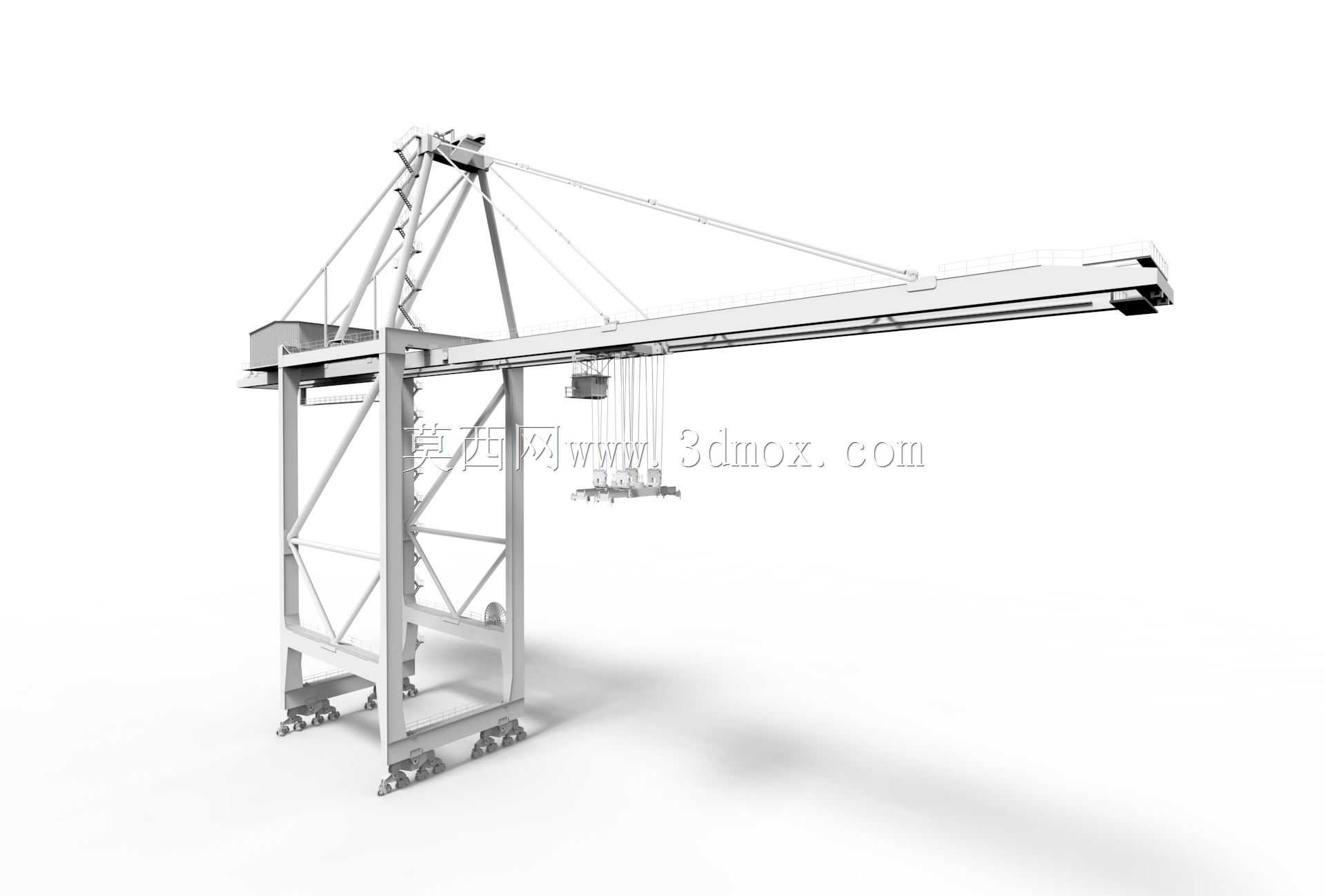

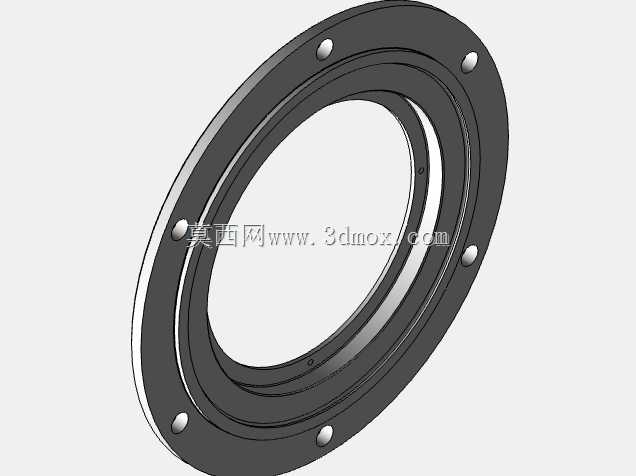

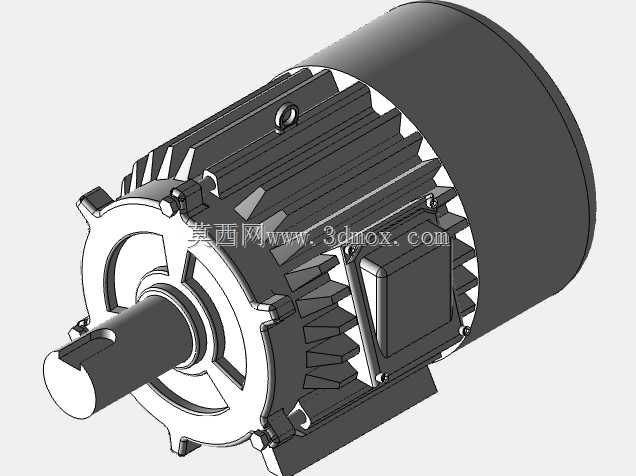

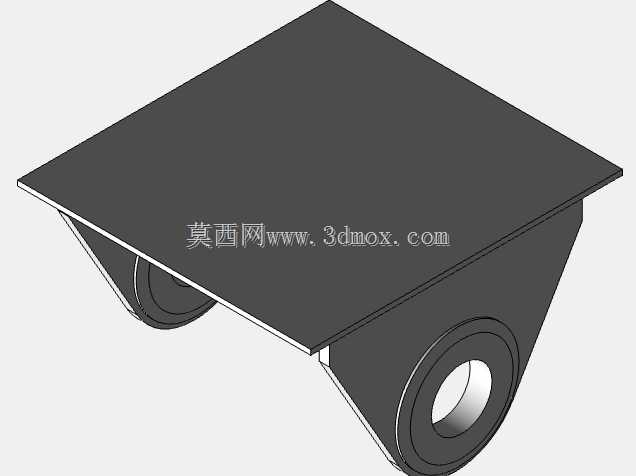

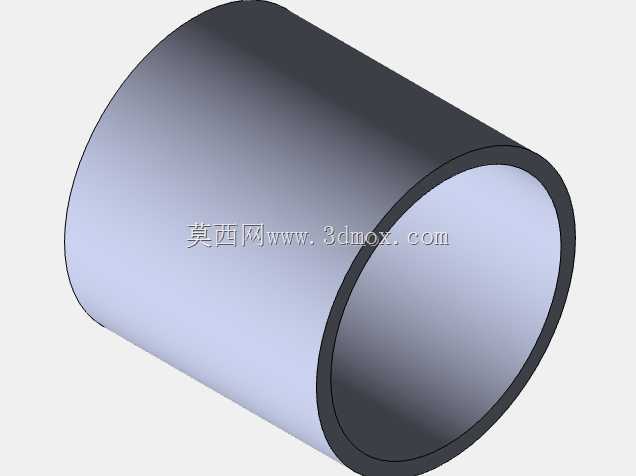

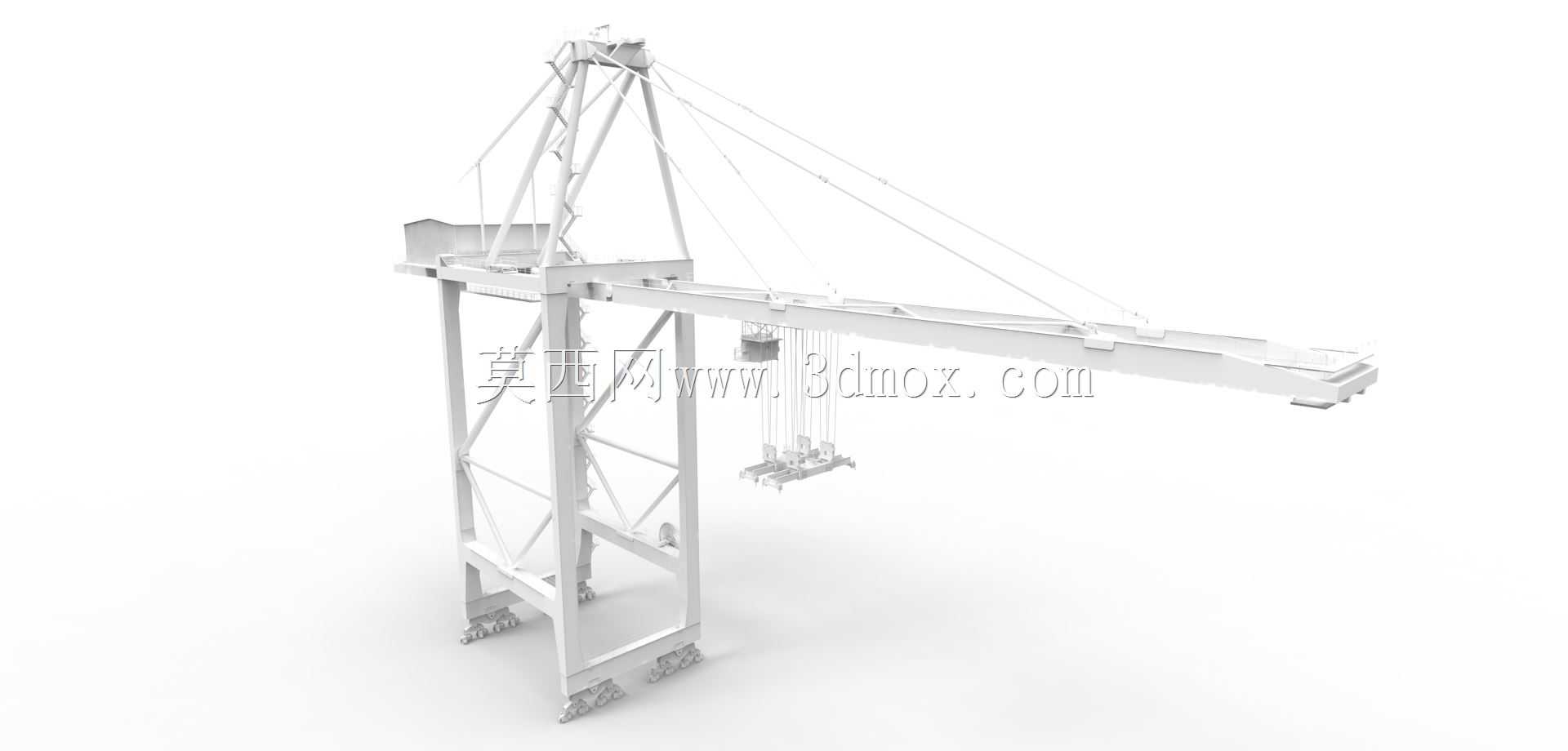

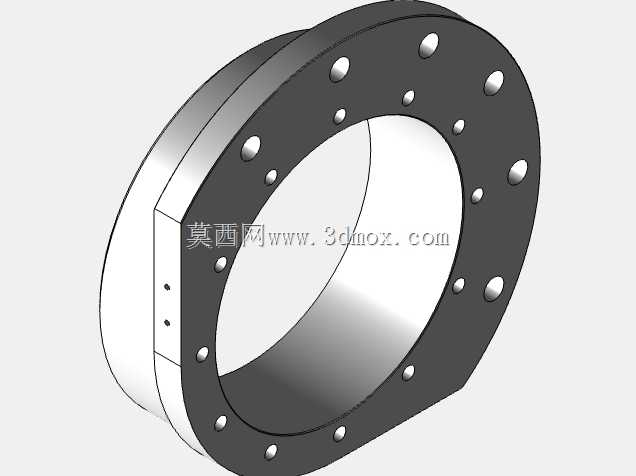

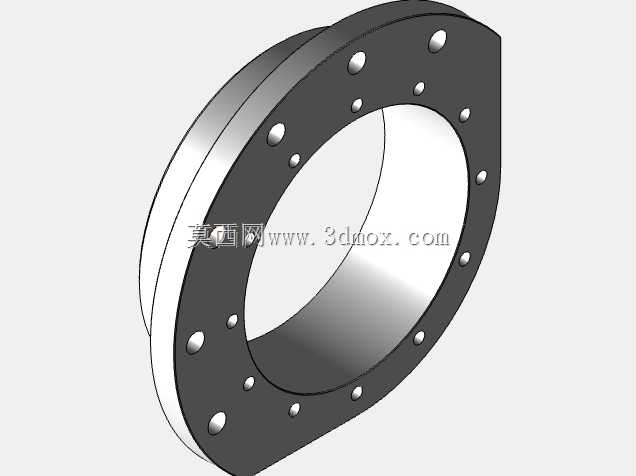

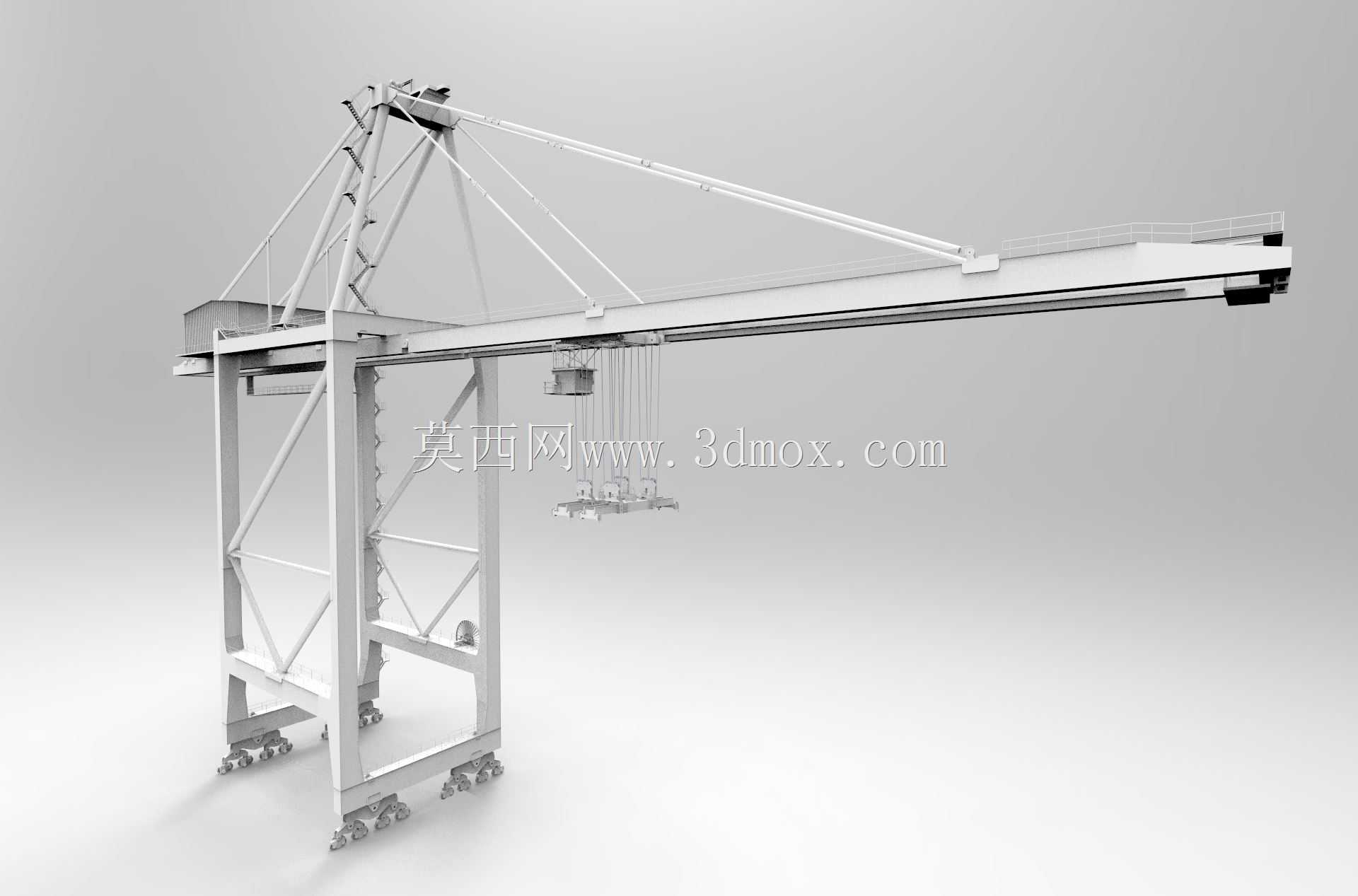

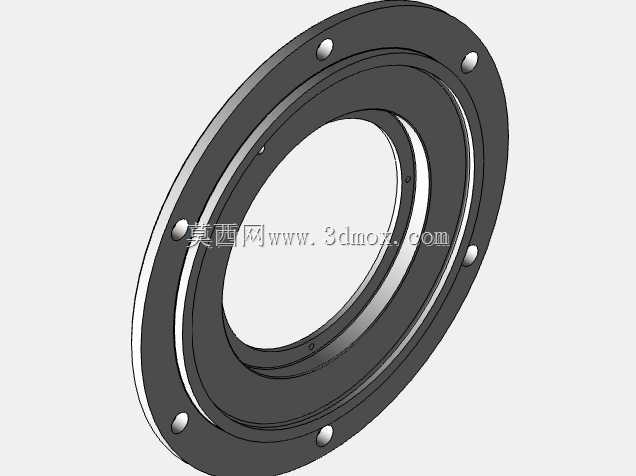

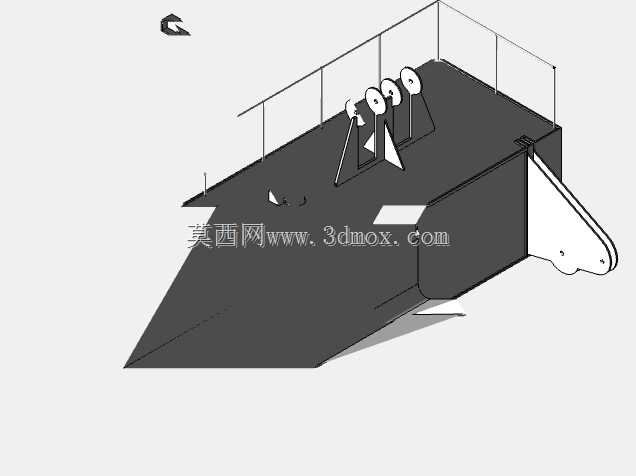

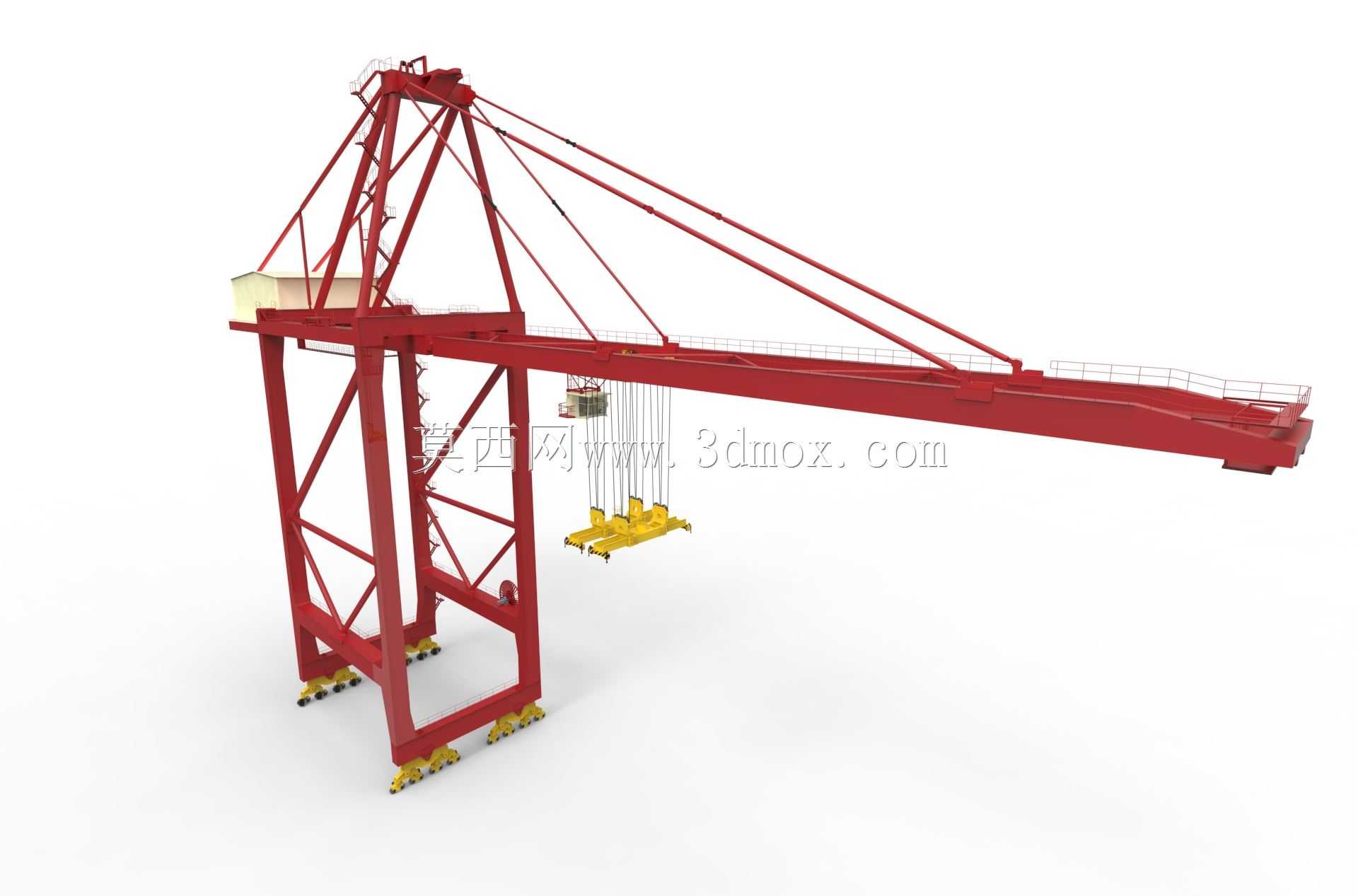

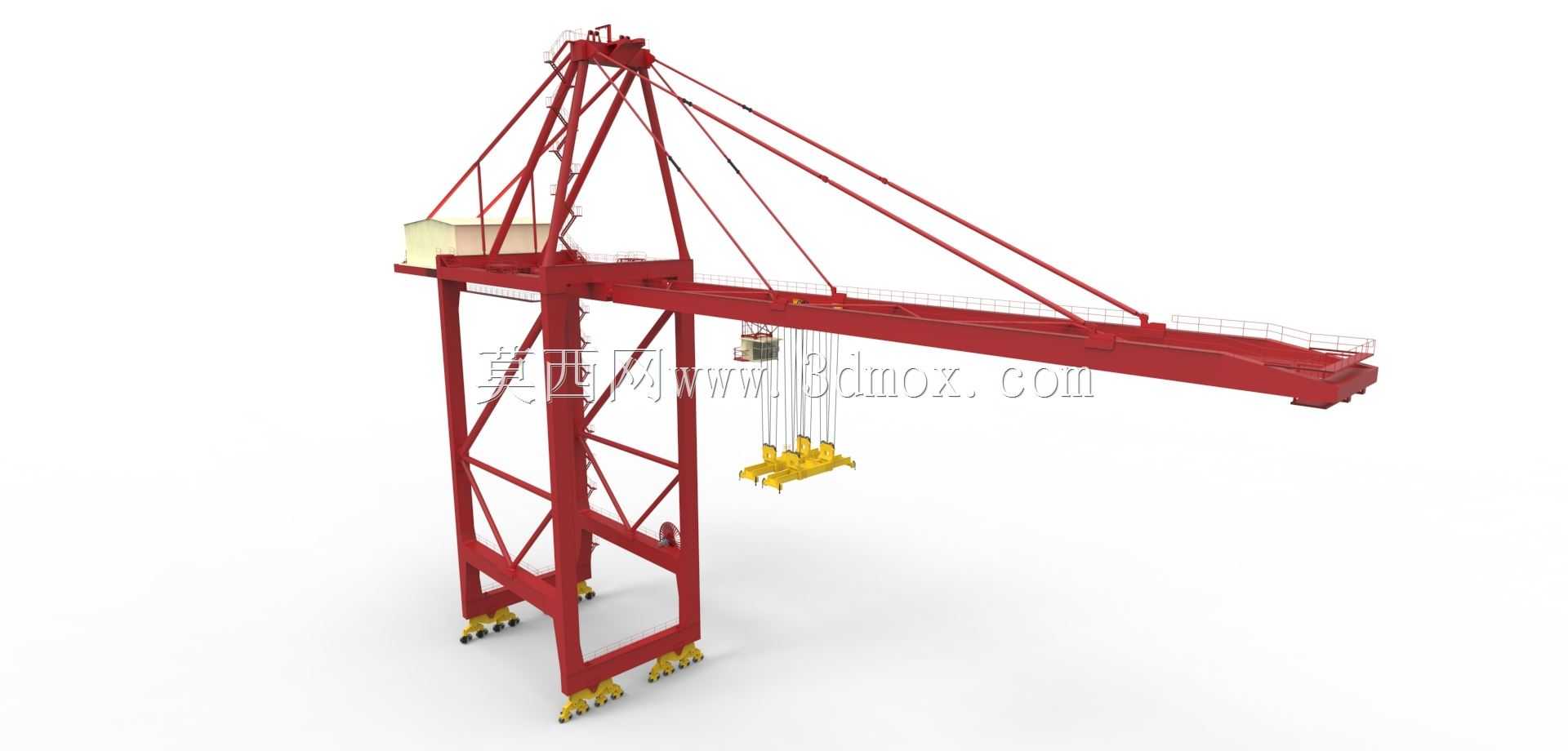

在重型机械加工车间、钢材仓储库区、装配式构件预制场这类场景里,物料的垂直转运与短距离水平移位始终是生产流程里的核心环节,这类起重结构的设计合理性,直接决定了现场作业的流转效率与操作安全性。做这套结构设计的时候,最先要锚定的是现场的安装边界:常规中型加工车间的立柱间距多在6米到9米区间,轨顶标高普遍在8米到12米范围,所以主梁的跨度设计要适配常规厂房的柱网排布,不能出现主梁跨度过大导致的下挠超标问题,同时端梁的行走轮距要匹配现有厂房的轨道安装尺寸,避免后期安装时需要额外改造厂房基础。从功能特性来看,这套起重结构的起升机构采用了卷筒缠绕钢丝绳的传动方案,相比环链传动,钢丝绳的抗冲击载荷能力更强,在吊运钢坯、焊接结构件这类不规则重载物料时,能更好抵消起吊瞬间的动载荷冲击,避免传动部件出现过载崩裂的问题。行走机构的设计上,分别设置了主梁沿厂房纵向的大车行走结构,以及起升小车沿主梁横向的移动结构,两个方向的移动都配置了双限位挡块,在行程末端提前触发减速信号,避免硬碰撞对结构焊缝造成疲劳损伤。

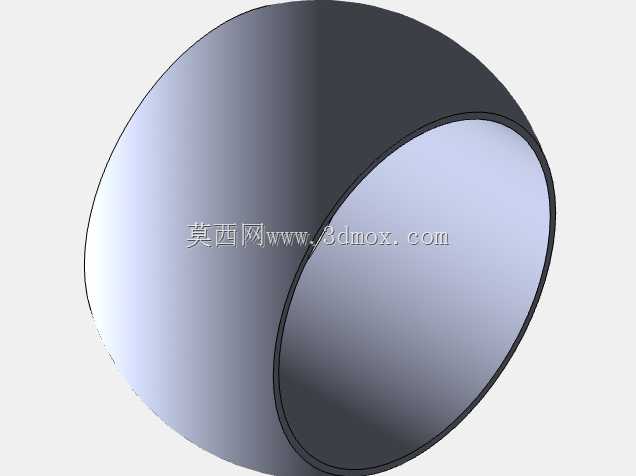

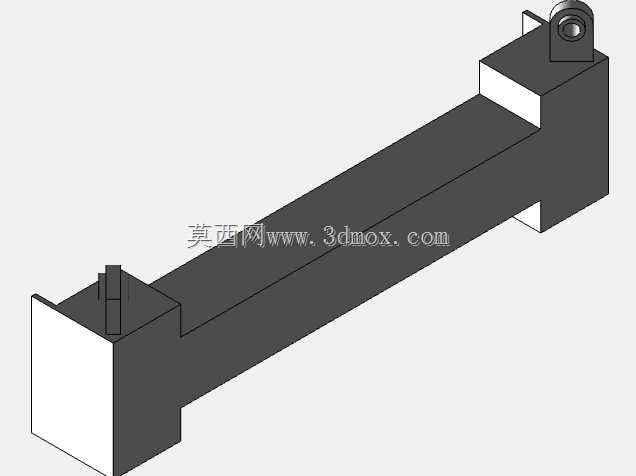

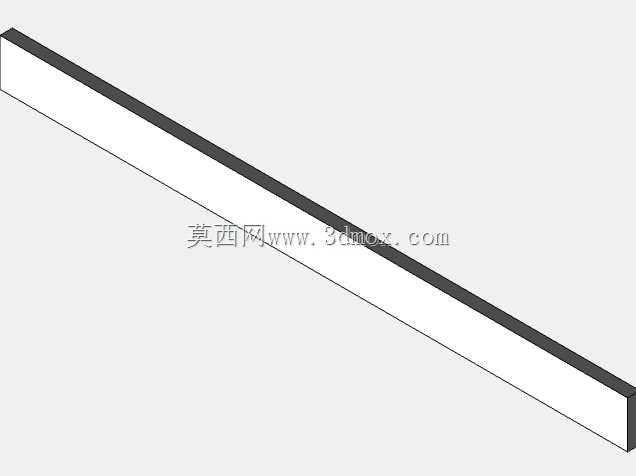

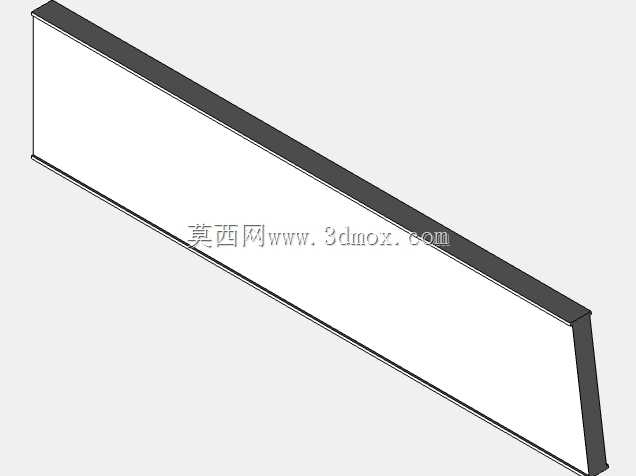

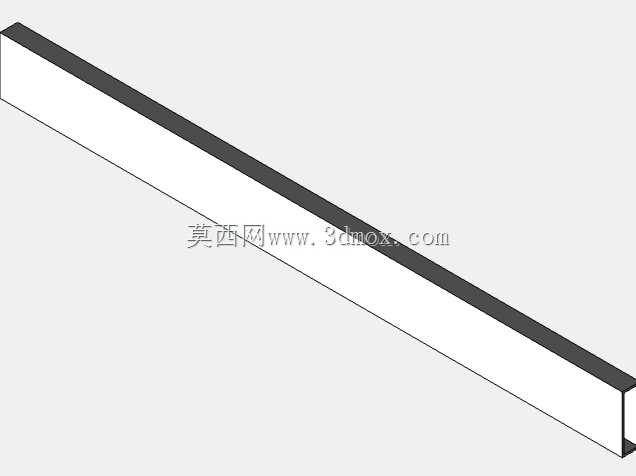

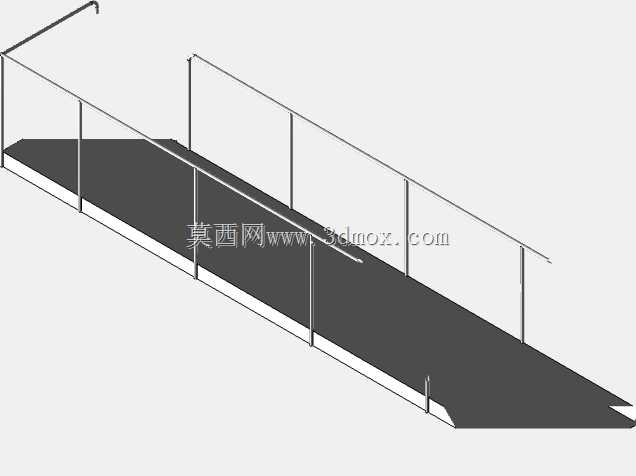

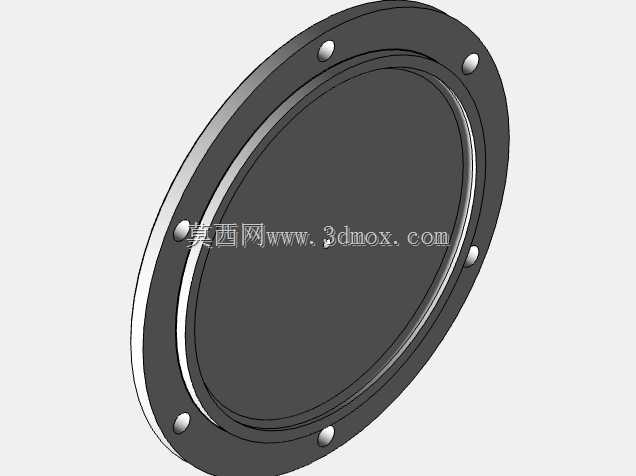

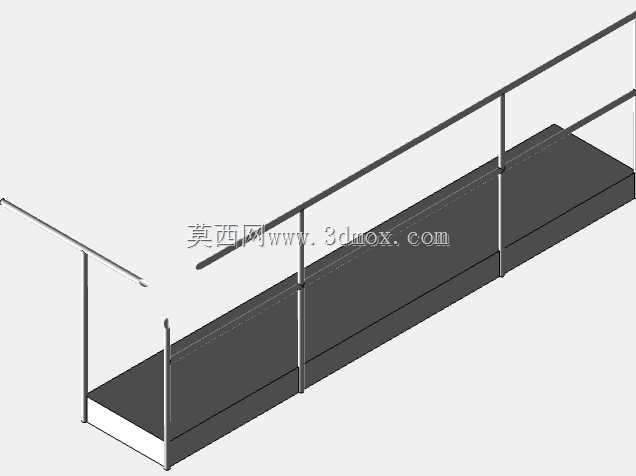

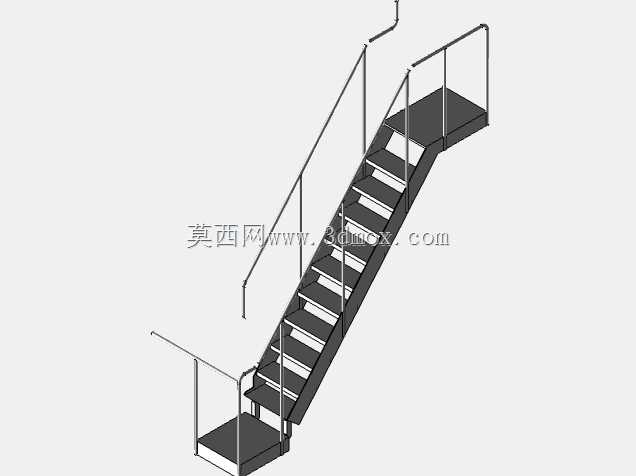

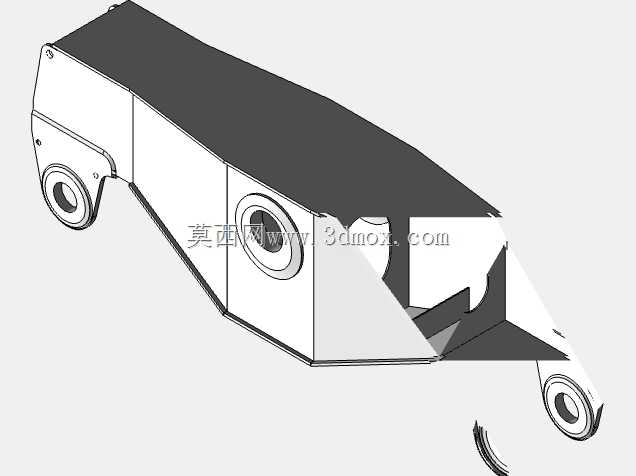

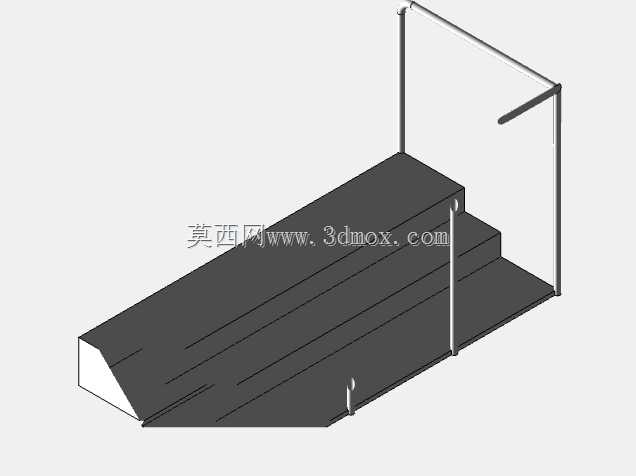

设计过程中特意对主梁的截面做了优化,没有采用传统的等截面箱型梁结构,而是在跨中受力最大的区域适当增加腹板高度,向两端逐步过渡减小截面,这样既能保证跨中位置的静刚度满足满载下挠量不超过跨度1/1000的要求,又能尽可能降低主梁自身重量,减少端梁行走轮的轮压载荷,降低对厂房轨道承载能力的要求。安装边界的考量上,这套结构的最高点与厂房屋架下弦的安全距离预留了不小于400mm的间隙,避免起升机构冲顶时碰触屋架结构,同时小车的电缆滑线排布在主梁侧面的专用线槽内,不会在行走过程中出现电缆剐蹭构件的问题。

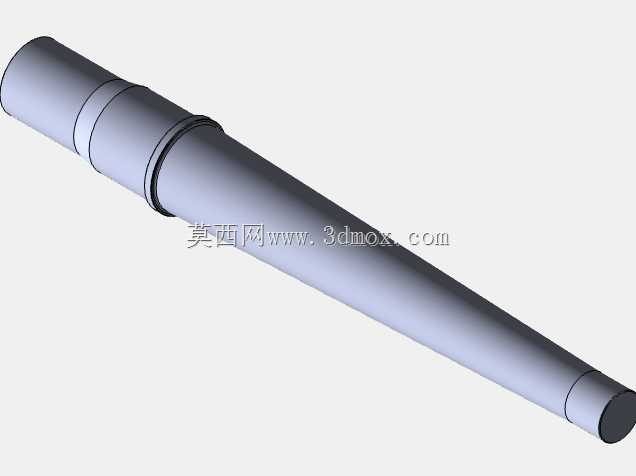

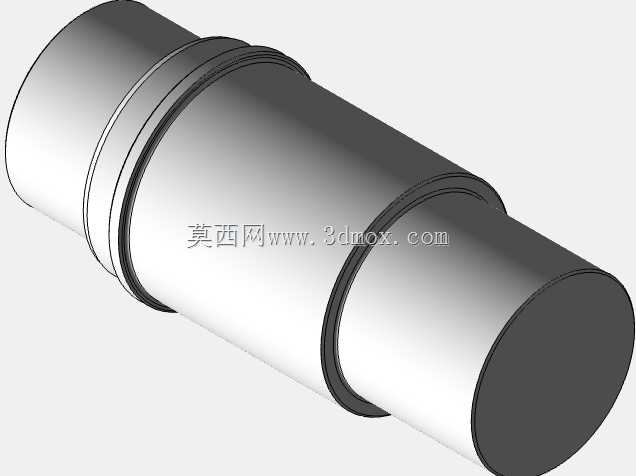

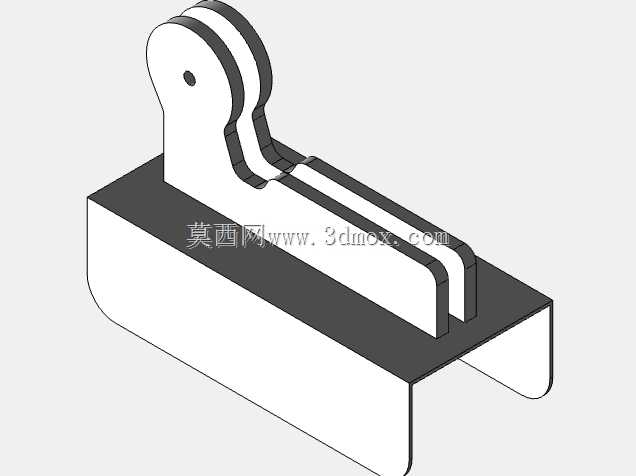

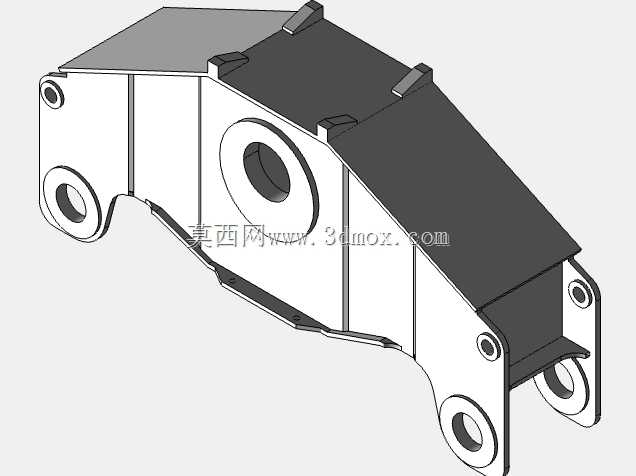

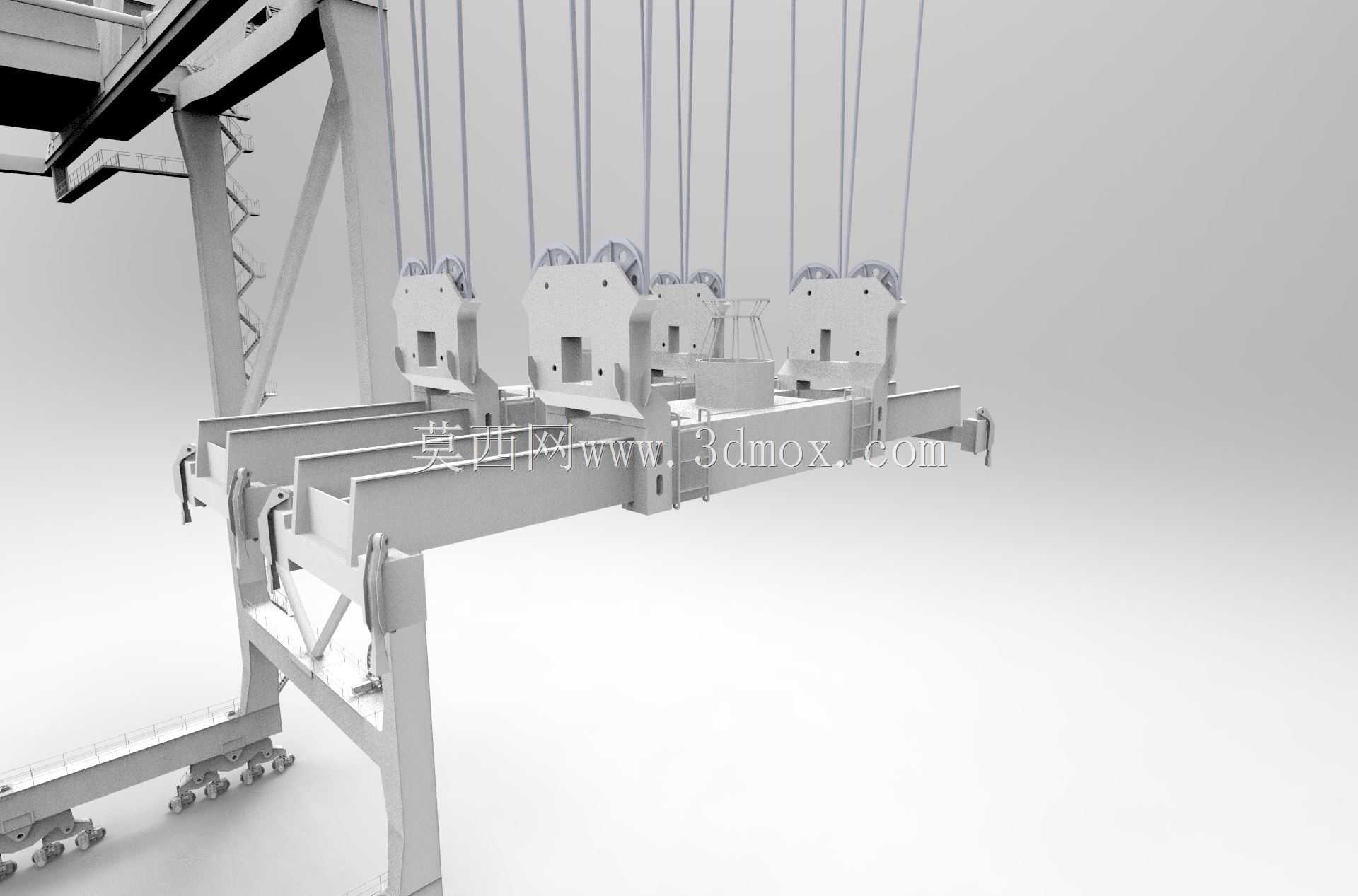

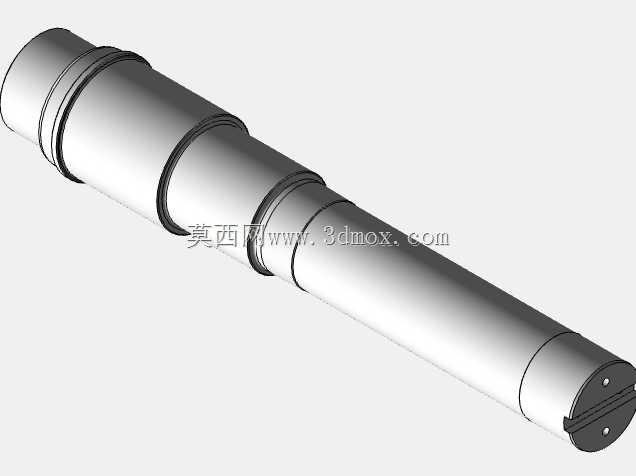

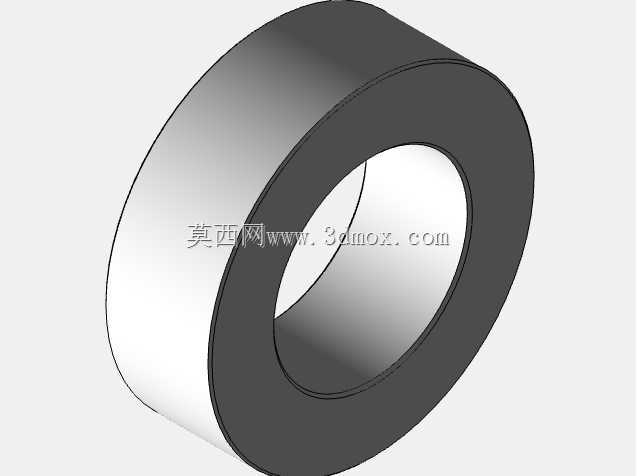

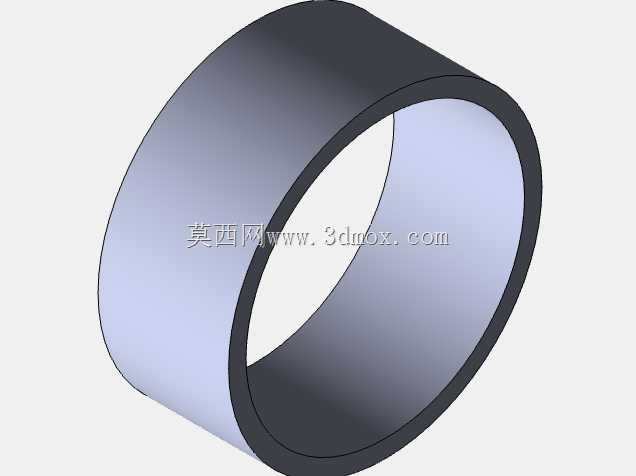

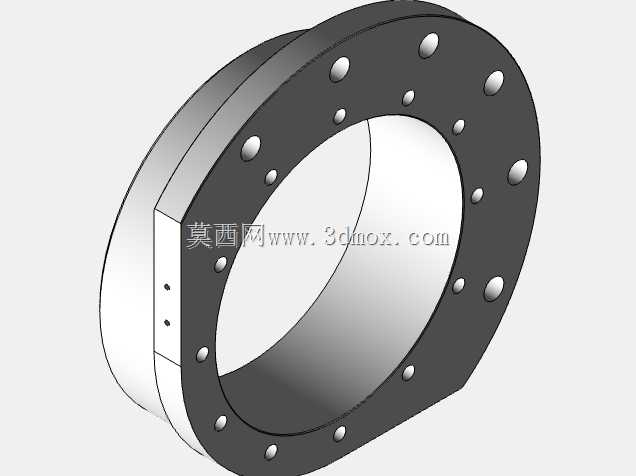

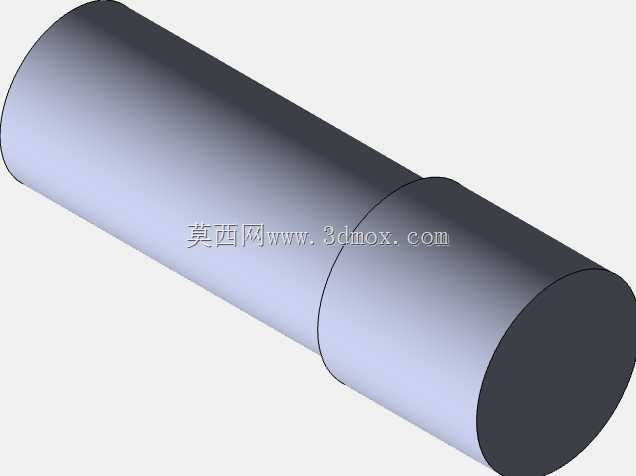

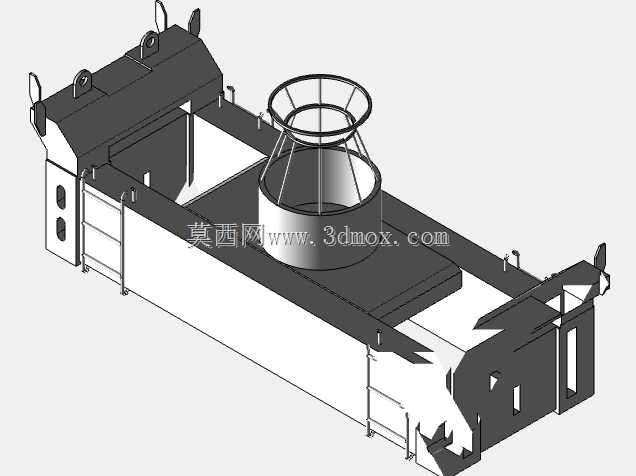

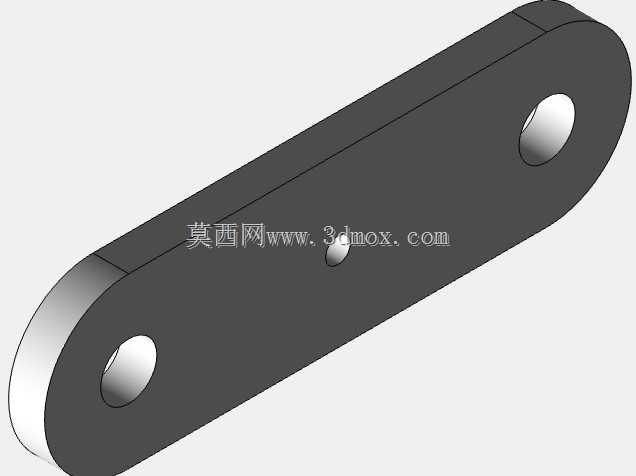

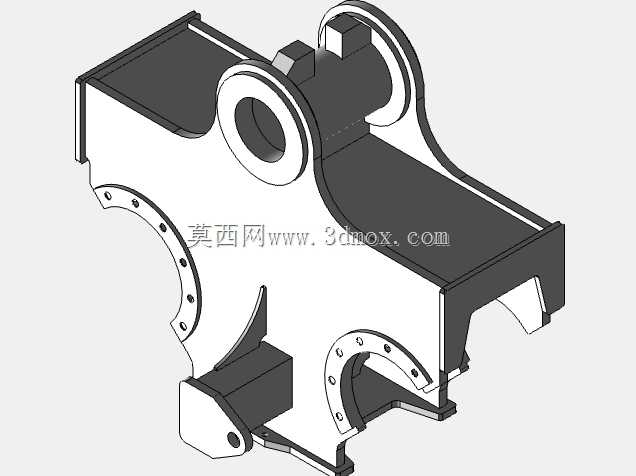

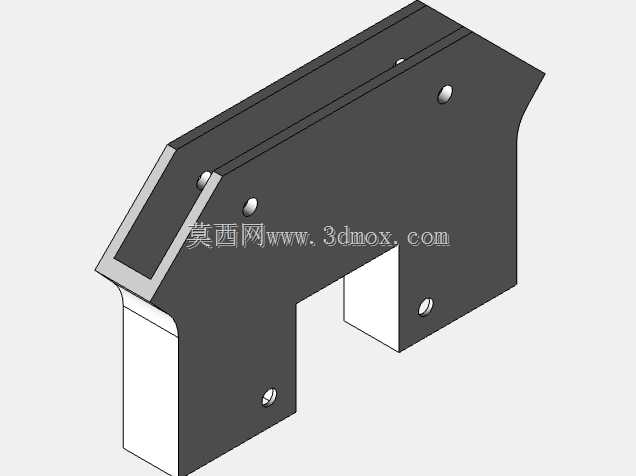

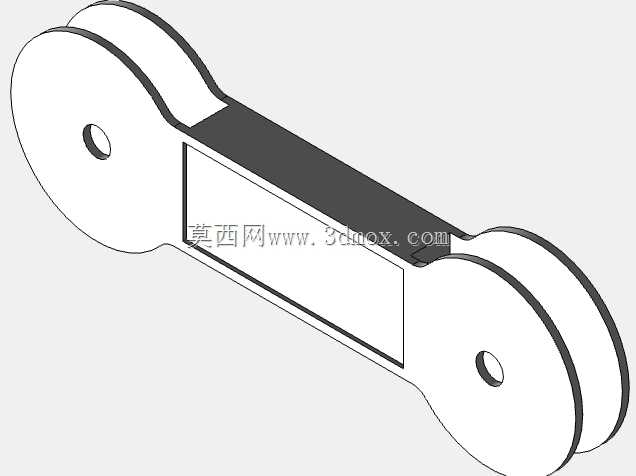

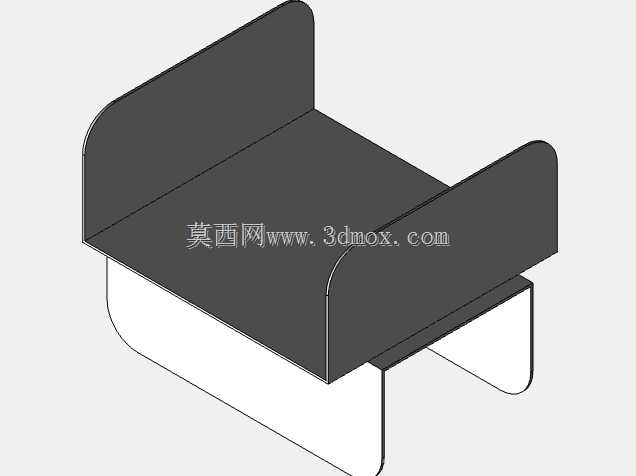

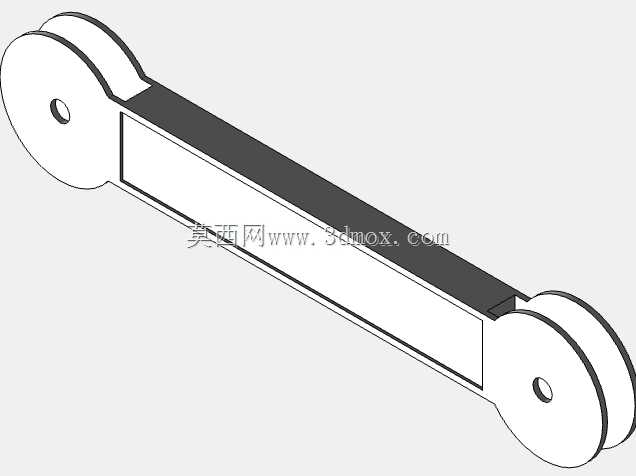

在实际作业场景里,这类起重设备主要承担车间内机床上下料的工件转运、原材料库区的钢材卸车码放、大型部件装配过程中的姿态调整等工作,所以在起升吊钩的位置预留了附加吊具的安装接口,可以根据作业需求更换电磁吸盘、夹钳、吊梁等不同属具,适配不同形态物料的吊运需求。结构的受力校核阶段,重点验算的是主梁跨中满载工况的正应力、端梁与主梁连接节点的剪应力、以及行走轮轴的弯曲疲劳强度,所有焊缝的焊高要求都按照等强度原则设计,主受力焊缝要求全焊透并做无损检测,避免长期交变载荷下出现焊缝开裂的隐患。

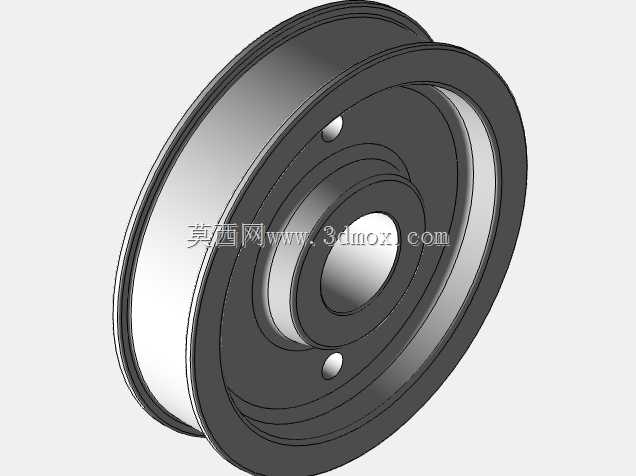

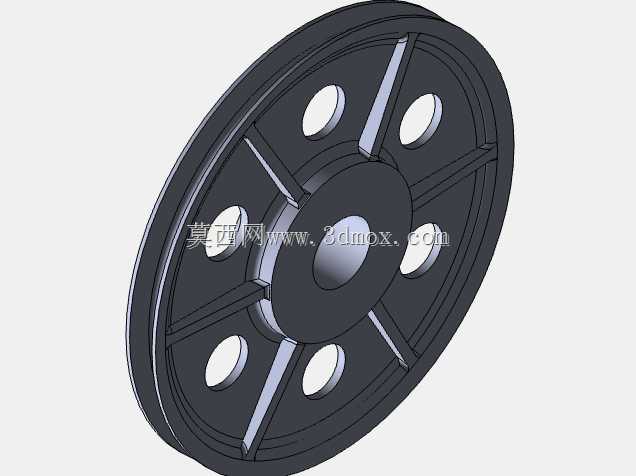

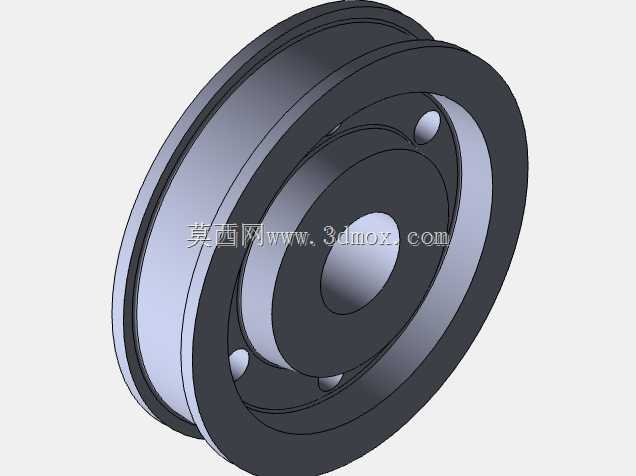

操作端的设计上,采用了地面遥控操作的方案,相比传统的司机室操作,操作人员可以站在视野更好的位置观察吊运路径,避免吊物遮挡视线引发的碰撞风险,同时遥控系统设置了急停联锁,一旦信号中断会立即触发所有机构的制动,防止吊物失控滑移。考虑到车间内多台设备同时作业的场景,这套起重结构的端梁两侧都安装了防碰撞光电传感器,当与同轨道的其他起重设备距离小于2米时会自动减速,小于0.5米时强制停车,避免设备之间发生碰撞事故。钢丝绳的排布设计了防脱槽装置,在卷筒和定滑轮组的位置都加装了挡绳杆,即使出现钢丝绳松弛的情况也不会从滑轮槽内脱出,减少日常维护的频次。整套结构的安装不需要对现有厂房做大规模改造,只要轨道的承载能力满足轮压要求就可以直接架设,对于老旧厂房的起重设备升级改造场景也有很好的适配性,在吊运5吨到10吨区间的常规工业物料时,作业效率比传统的叉车转运高出40%以上,尤其是涉及高位码放、跨设备转运的场景,优势更为明显。
