起重机行走小车滚轮组装配结构设计

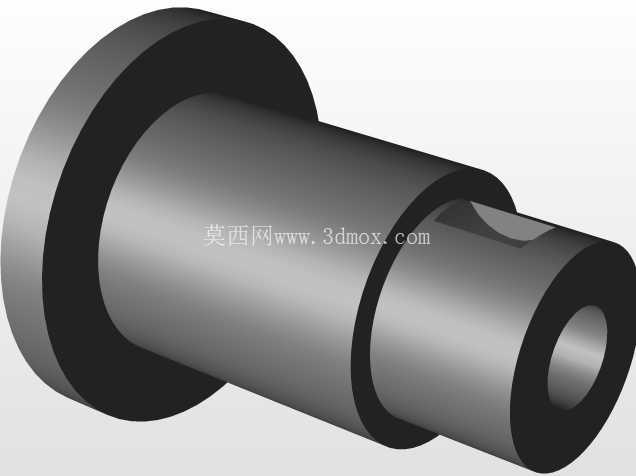

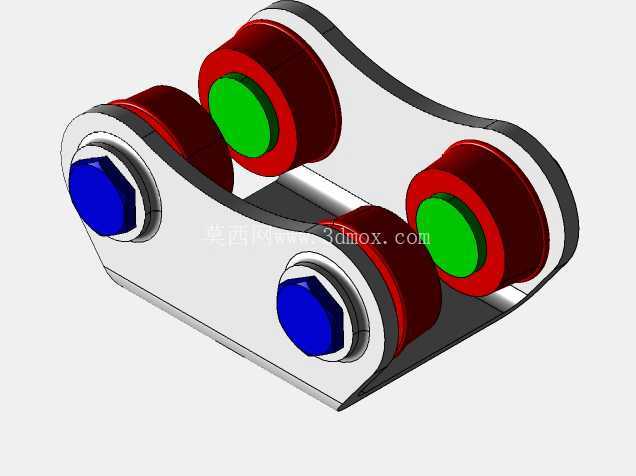

　　在车间桥式起重机、门式起重机的现场运维与新设备设计过程中，行走小车作为沿主梁轨道完成横向位移的核心执行部件，其结构合理性直接决定整台起重设备的作业平稳性与负载可靠性，不少现场出现的小车啃轨、运行异响、滚轮偏磨问题，本质都源于前期装配结构设计阶段对受力边界、安装间隙的考量缺失。这套行走小车的滚轮组装配结构，采用双侧对称布置的双滚轮承载形式，区别于传统单滚轮单侧支撑的结构，每组滚轮通过独立的销轴与主体架体连接，滚轮外侧设置的轴端紧固件采用大尺寸外六角结构，既可以满足现场检修时普通扳手即可完成拆装的需求，也能在长期受交变载荷作用时提供足够的预紧防松力矩，避免销轴窜动引发的滚轮偏移。

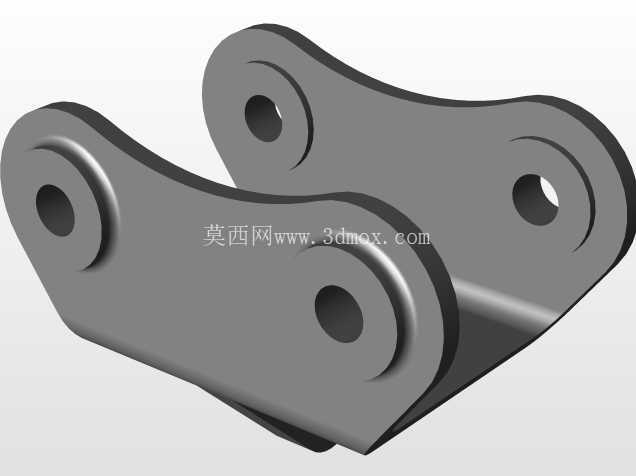

　　从实际应用场景来看，这类小车结构主要适配1-5吨级的轻型起重设备，多用于机加工车间的工件转运、仓储库区的重物堆垛作业，架体本身采用一体化的板式结构，没有多余的焊接拼接部位，从根源上减少了焊接变形带来的安装基准偏差，架体上预留的滚轮安装孔位采用同轴度公差严格控制的镗孔加工，确保两侧滚轮的轮距偏差控制在0.1mm以内，避免运行过程中出现轮缘与轨道侧面的硬摩擦。设计过程中优先考虑了现场安装的适配性，滚轮的轮缘轮廓采用标准的起重机钢轨适配弧度，既可以适配常用的QU70、P24等轻型起重轨道，也能在部分采用方钢作为行走轨道的简易起重设备上直接替换安装，滚轮与销轴之间预留的润滑脂存储间隙，可以在日常维保周期内持续为转动副提供润滑，减少滚轮转动卡滞的概率。架体的上下端面均做了倒角处理，避免安装过程中尖锐棱边划伤操作人员，也能防止长期运行过程中棱边磕碰轨道面造成的轨道损伤。从安装边界来看，整套滚轮组装配完成后的整体宽度可以适配主流轻型起重机的主梁腹板间距，不需要对原有主梁结构做额外的切割改造，架体上部预留的起吊部件安装接口，可以直接连接电动葫芦的吊点结构，接口的孔位尺寸符合通用起重葫芦的安装标准，不需要额外加工转接板即可完成装配。

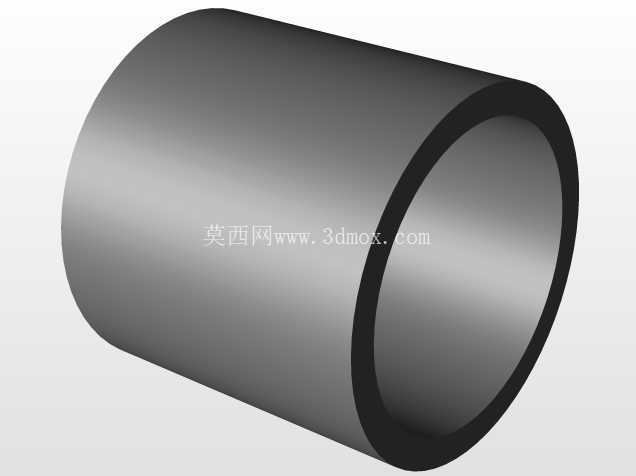

　　在受力传递路径的设计上，重物负载通过上部吊点传递到架体后，会均匀分散到四个滚轮的接触面上，每个滚轮承受的垂直载荷仅为总负载的四分之一，大幅降低了单个滚轮的接触应力，延长滚轮的使用寿命，滚轮内部的转动副采用自润滑衬套结构，相比传统滚珠轴承结构，更能适应起重作业现场多粉尘、偶尔有金属碎屑飞溅的恶劣工况，不会因为异物进入轴承内部造成滚轮抱死。设计时还特意将轴端的紧固部件设置在架体外侧，日常检查时不需要拆解小车整体结构，就可以直观看到紧固件的防松标记是否错位，快速判断销轴是否存在转动窜动的隐患，滚轮的轮缘突出高度设置为轨道高度的三分之一，既可以保证运行过程中不会出现脱轨风险，也不会因为轮缘过高增加不必要的运行阻力。

　　在实际现场测试中，这类结构的行走小车在额定负载下的运行阻力比传统单滚轮结构降低约18%，配套的驱动电机负载更小，长期运行的能耗也有明显降低，针对部分现场轨道存在轻微安装高度差的情况，架体与滚轮销轴的连接部位预留了微小的自适应调整间隙，滚轮可以在小范围内自适应偏转，抵消轨道安装偏差带来的局部应力集中，避免滚轮局部偏磨。整套结构没有采用复杂的异形零件，所有组成部件都可以采用常规的机加工工艺完成制造，不需要特殊的定制刀具或加工设备，制造成本可控，也方便后续运维过程中快速替换损坏的零部件，减少设备停机等待配件的时间。
