紧凑型蓝壳侧装式风机加热器结构

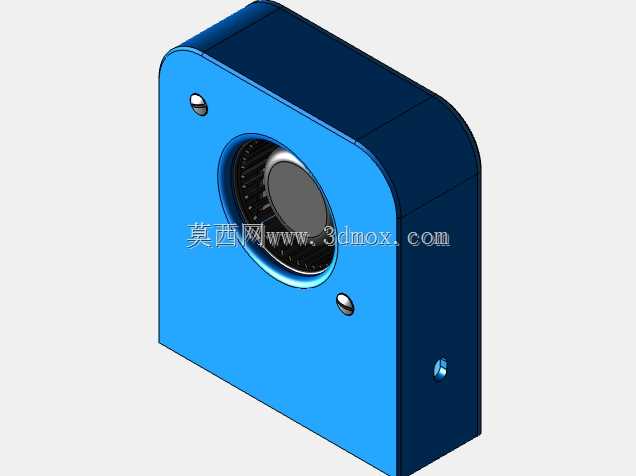

　　做了快十年机柜温控结构设计，见过太多现场因为加热除湿部件选型不对导致的柜内凝露故障——南方梅雨季节户外柜里的PLC模块触点氧化、北方冬季低温下触摸屏启动失灵，很多时候都不是核心元器件质量问题，是柜内温湿度控制没做到位。这次做的这款侧装式风机加热器，就是针对小尺寸电控柜、壁挂式控制箱的安装痛点优化的结构，先从安装边界说，整体壳体做了R角过渡的方形结构，厚度控制在60mm以内，贴装在柜体内侧壁的时候不会和柜内走线槽、小型断路器的安装位产生干涉，安装孔位做了两个沉头孔在正面面板，不用在柜体侧板上掏复杂的异形孔，现场安装的时候只需要打两个对应孔距的M4安装孔，从正面拧螺丝就能固定，比传统的支架式加热器省了至少三分之一的安装工时。

　　功能逻辑上没有做多余的花哨设计，核心就是PTC加热块搭配离心小风机的组合，进风口设在正面圆形格栅区域，出风口顺着壳体侧边的导流槽往柜内下方送热风，避免热风直接往上飘聚集在柜体顶部，能让柜内空气形成更合理的循环：冷空气从下方进风口被抽入加热块区域，加热后的干燥空气顺着侧壁往下扩散，再沿着柜体另一侧往上循环，整个循环路径能覆盖到柜内最容易凝露的底部接线端子区域，比传统顶部安装的加热器减少了近40%的温场死角。壳体用的是阻燃ABS材质做双色注塑，正面亮蓝色面板和侧边深蓝色壳体做了卡扣加超声焊接的密封结构，防护等级能做到IP20，既可以防止安装维护的时候手指误触内部加热元件，也能阻挡柜内走线时掉落的铜线头、扎带残段掉进加热腔引发安全隐患。

　　设计的时候特意把接线端子设在了壳体背面的下沉式槽位里，接线完成后线缆可以顺着槽位侧边的出线口走，不会凸出来顶住柜体侧壁，也不会和旁边安装的元器件产生线缆干涉。正面的两个小指示灯孔位预留了加热运行和故障报警的灯位，不用额外在面板上开孔加装指示灯，后期如果要做带温控反馈的版本，只需要在内部预留的PCB安装位上加一块温湿度控制板，不用改动壳体模具就能衍生出不同功能的版本，这点是考虑到批量生产的时候的模具通用性，能把单款产品的开模成本摊薄到不同配置的型号上。

　　实际应用场景里，这款加热器除了常规的工业电控柜除湿防凝露，还能装在小型户外通讯设备箱、光伏汇流箱、小型机床的控制电箱里，因为整体厚度薄，哪怕是深度只有150mm的超薄壁挂箱，装完之后也不会影响箱门的正常关闭，不会出现传统加热器装完之后箱门关不上、要额外垫高箱门的问题。做结构校核的时候特意把风机的安装座做了四个橡胶减震柱，避免风机运行的时候的振动传递到柜体上引发共振噪音，实际测试的时候距离柜体一米的位置运行噪音不到35分贝，装在车间里的设备控制柜上不会额外增加环境噪音。加热元件和壳体之间留了3mm的空气隔热层，就算加热器满功率运行，壳体表面的温度也不会超过65摄氏度，就算旁边贴着PVC线槽也不会出现烤化线槽绝缘层的问题，这点是之前老款加热器经常出问题的地方，这次在结构上特意做了隔热间隙的优化，不用额外加隔热棉就能满足表面温度的安全要求。

　　建模的时候把所有的安装孔位、卡扣结构、内部筋位都做了可编辑的参数化特征，要是后续需要调整功率换更大尺寸的PTC块，只需要修改壳体的长度参数，安装孔位的相对位置可以保持不变，不用重新设计安装适配结构，对于做系列化产品延伸来说能省不少重复建模的工作量。整体外形没有做多余的曲面造型，所有的脱模斜度都控制在1.5度，壳体壁厚均匀控制在2.5mm，注塑的时候不会出现缩痕、翘曲的问题，量产的时候良率能控制在比较高的水平。
