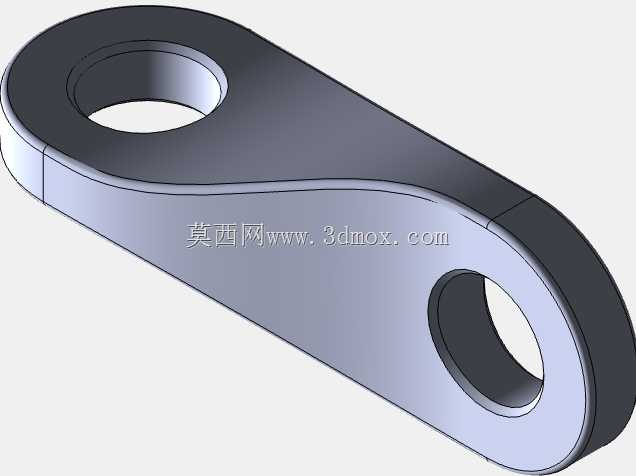

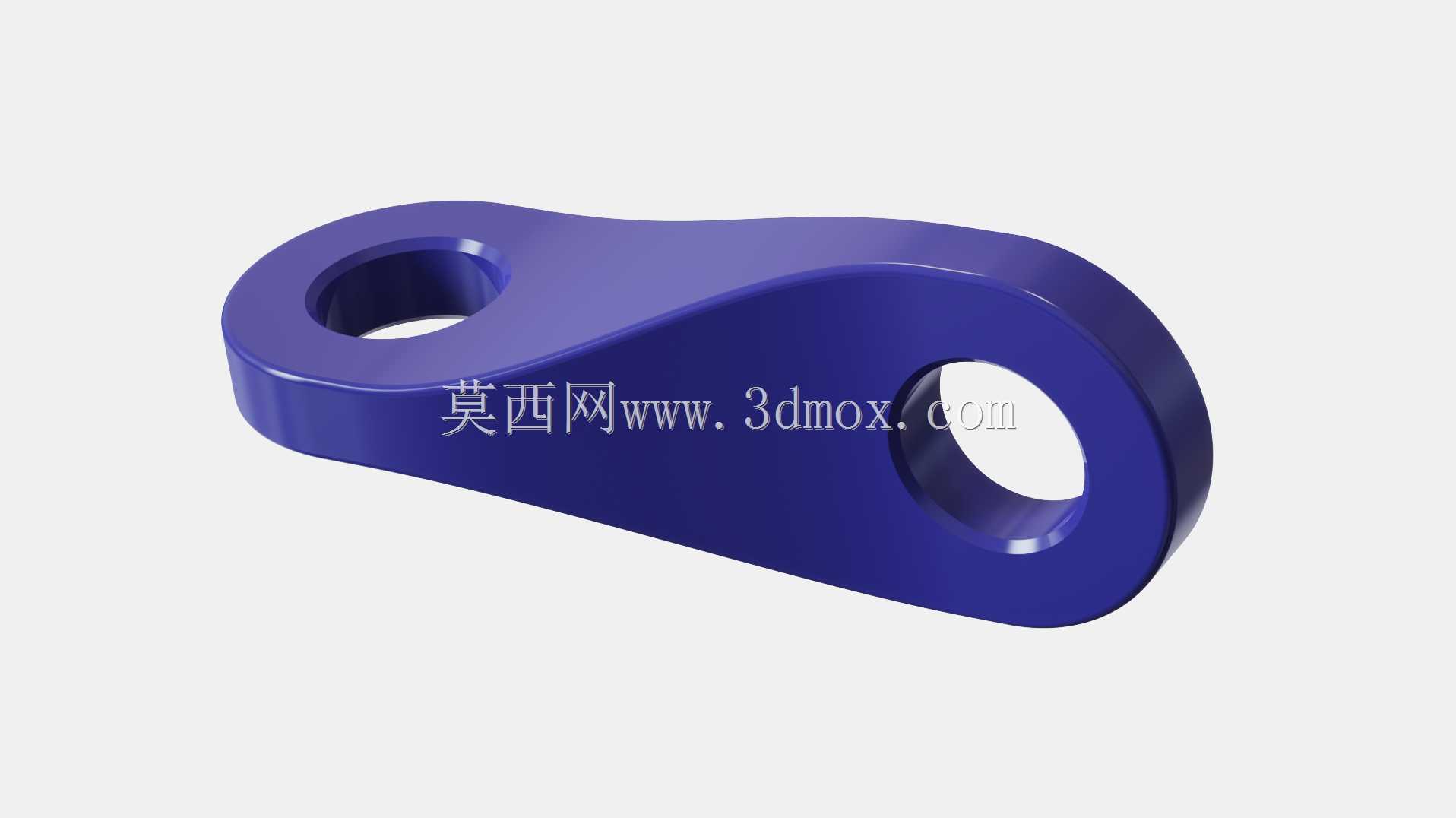

双孔曲面连接摇臂结构设计

　　这类双孔曲面摇臂在轻工自动化输送线、小型包装设备的间歇传动机构里应用十分普遍，很多人做这类零件建模时容易忽略安装边界的干涉问题，最后打样装配才发现摇臂转动时和周边机架剐蹭，反复修模耽误项目进度。从实际使用场景来看，这类摇臂主要承担动力传递的中间连接作用，一端通过销轴铰接在固定机架的铰接座上，另一端和执行端的连杆或者摆杆连接，把旋转动力转化为指定角度的往复摆动，常见于小型物料推送机构、工位转位的拨杆组件里，相比直杆式连杆，这种流线型曲面结构的摇臂在同等臂长下能获得更好的结构强度，同时转动过程中不会和相邻的管线、紧固件产生运动干涉。

　　设计这类零件的时候，首先要确定两个安装孔的中心距，这个尺寸直接决定了摆动端的行程范围，不能只看理论传动比来定尺寸，要预留至少2mm的安装调整余量，避免加工误差导致铰接点位置偏移，最终行程达不到设计要求。两个安装孔的内径要匹配常用的销轴公差，一般选基孔制H7公差，孔内要预留卡簧槽或者衬套安装位，长期往复摆动的工况下，直接用基体和销轴摩擦磨损很快，加装铜衬套或者自润滑衬套能大幅提升零件使用寿命，衬套压装的过盈量要控制在0.02-0.05mm之间，过盈量太大会把衬套压变形，导致销轴转动卡滞。

　　外形的曲面过渡不是为了好看做的装饰设计，整个摇臂的截面厚度要根据传递的扭矩来核算，两个孔位周边的应力集中区域要做局部加厚，中间连接段的曲面做等强度设计，沿着应力传递的路径做平滑过渡，避免直角转折带来的应力集中，很多新手建模时直接用拉伸做直杆连接，加载后很容易在孔和杆的连接位置出现断裂。曲面的外轮廓还要考虑转动包络范围，建模完成后要做运动仿真，模拟整个摆动角度范围内的零件外轮廓轨迹，确认和周边的机架、其他运动部件之间至少保留3mm以上的安全间隙，尤其是设备内部走线的区域，要避免摇臂摆动时磨破线缆外层绝缘皮。

　　安装边界方面，零件的整体厚度要匹配铰接座的开口宽度，两侧要预留平垫或者防松垫片的安装空间，孔的端面要做倒角处理，一方面去除加工毛刺，另一方面方便销轴装配时的导入，不会刮伤销轴表面的镀层。如果是用在有腐蚀或者潮湿的工况下，曲面的外表面要做圆弧过渡，避免出现积液的死角，表面处理选氧化或者喷塑的时候，平滑曲面的涂层附着力也比直角结构更好，不容易出现涂层脱落的问题。

　　建模过程中要注意曲面和实体的衔接精度，两个孔的圆柱面和侧面的连接位置要做相切过渡，不要出现碎面或者棱角，不然导出工程图的时候标注尺寸会出现轮廓线断裂，加工编程时也容易出现刀路计算错误。这类零件一般用铝合金或者45号钢加工，铝合金材质的话要做硬质阳极氧化处理提升表面硬度，钢件的话根据载荷情况选择调质或者表面淬火，孔位的配合面粗糙度要达到Ra1.6，非配合面的粗糙度Ra3.2就可以满足使用要求，不需要过高的加工精度徒增成本。

　　实际装配的时候，两个铰接点的同轴度要控制在0.1mm以内，不然摇臂摆动时会出现别劲的情况，长时间运行会加剧销轴和衬套的磨损，甚至导致驱动电机过载。设计时还要考虑拆装的便利性，摇臂的曲面外形要预留扳手的操作空间，不要把紧固件的位置藏在曲面下方，导致后期维护时无法拆卸。很多同类零件在设计时为了追求轻量化，会在中间非受力区域做减重槽，但减重槽的位置不能破坏整体的应力传递路径，槽的边缘也要做圆角过渡，避免减重槽位置成为新的应力薄弱点。
